Level shifter ，电平转换器，就是将信号的电压（电平）一个电压域切换到另一个电压域，为什么需要电平转换？ 手机AP更新换代，在低压化的趋势下（低压意味着更高的集成度、更低的功耗），GPIO的电源域从3.3V、1.8V一步步走到1.2V，后续甚至更低。而SIM卡，当前常用的有B类（3V）和C类（1.8V）卡。 AP和SIM卡电源域不同，现代手机必须兼容不同电压的SIM卡，电平转换器能够帮助实现两者之间的通信。 电平转换的核心任务是在不改变信号逻辑（0还是1）的前提下，将信号幅度从一个电压域转换到另一个电压…

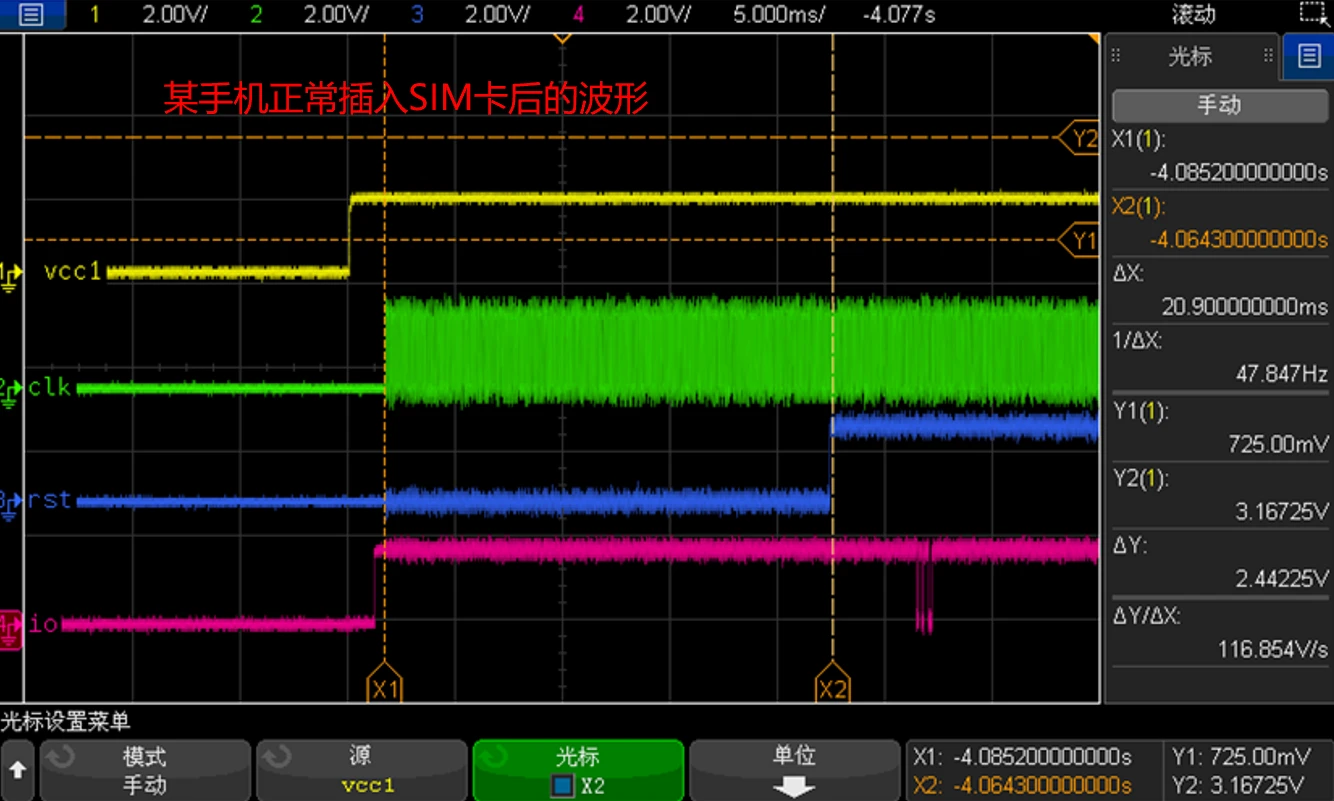

尽管基站与手机之间的数据沟通随时随地进行着，但断定哪个时刻数据沟通往往很难，但有两点必能断定： 当手机开机时与基站进行鉴权时必有数据沟通，SIM卡引脚上一定有波形。 当前手机均支持SIM卡热插拔，因此在已开机状态下，重新插入SIM卡，引脚上一定有波形 某手机，在插入SIM卡后，示波器丈量到SIM_I/O、SIM_CLK、SIM_RST信号，如下图： 这张波形实际上是SIM卡初始化波形，初始化流程总结如下： VCC、CLK先后上电，CLK上电之后，SIM卡应在200个时钟周期（ta）内将I/O设置为状态H，并且将RS…

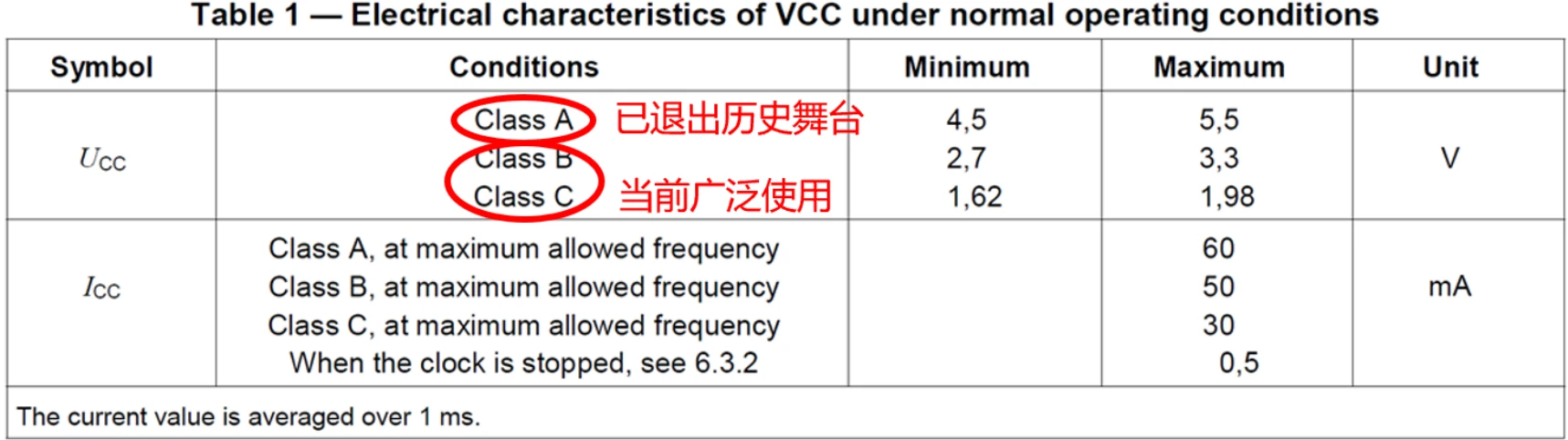

SIM卡有VCC、RST、CLK、GND、VPP、I/O几个引脚，系统通过VCC脚给SIM卡供电。 当前手机上常用的是B类（3V）和C类（1.8V）卡，5V的A类卡已经不再使用，退出潮流了。 为什么你的手机能自动识别不同电压的SIM卡，即是如何识别B类和C类卡的呢？ 流程如下图，可分为如下几个步骤： VCC、CLK先后上电，CLK上电之后，SIM卡应在200个时钟周期（ta）内将I/O设置为状态H，并且将RST保持在低电平状态至少400个时钟周期（延迟tb）。当RST处于状态L时，手机AP应忽略I/O上的电平状态。…

十九年夏，吴伐越，越王句践迎击之槜李。越使死士挑战，三行造吴师，呼，自刭。吴师观之，越因伐吴，败之姑苏，伤吴王阖闾指，军却七里，吴王病伤而死。   -  《史记·吴太伯世家》 公元前496年，吴王阖闾起兵攻打越国，越王勾践派敢死队在阖闾军前排成三队、齐声高呼、尔后集体自刎，彻底惊呆吴国众将。勾践趁机掩杀，击败吴军，阖闾最终受伤，不治而亡。 上述事情可以看出勾践之奇，确非寻常之辈，甚至他后续的卧薪尝胆都不足为奇了，但这种手段多多少少带些阴损。 在本人的手机行业职业生涯中，也遇到过类似的行为艺术。与勾践的敢死队自杀一般…

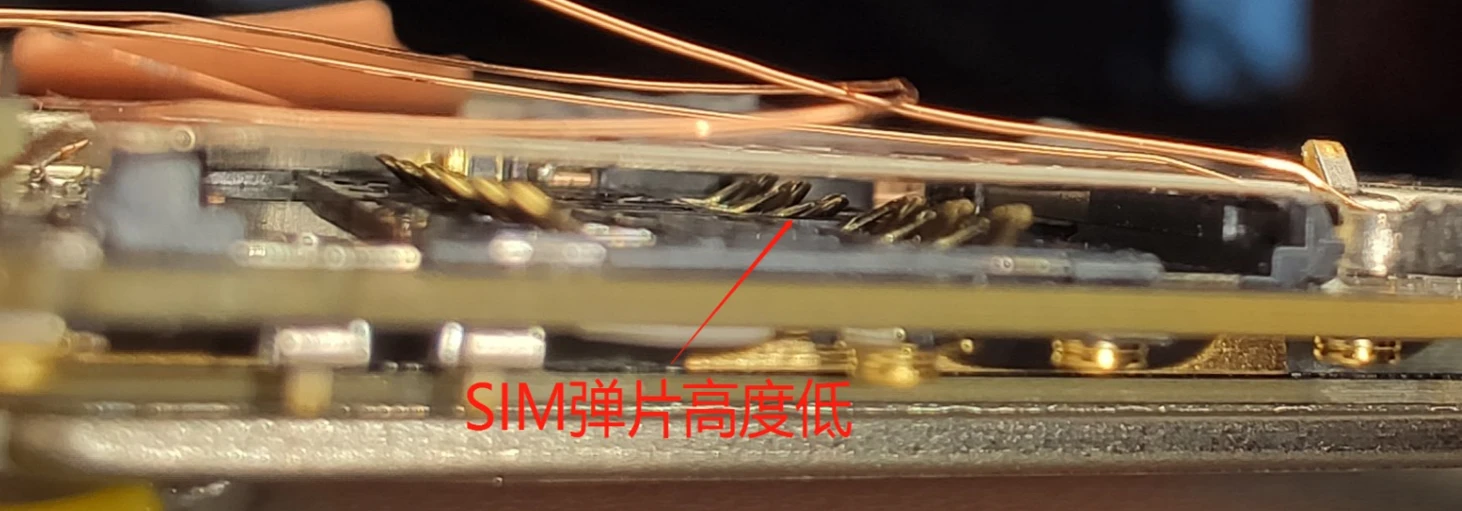

某款手机售后出现不识SIM卡，进行如下排查： 检查外观，排除SIM卡座脏污、排除用户SIM卡脏污磨损。 拆机，通过显微镜查看SIM卡座弹片，发现很低，几乎未弹起来，侧视图如下图： Nano SIM卡标准厚度为0.67mm +0.03mm/-0.07mm，如果弹片不弹，则容易接触不良。 寄供应商分析结果为弹片压合制具有问题，出厂前，弹片弹高检测漏检流出。 需要供应商加强来料管控。

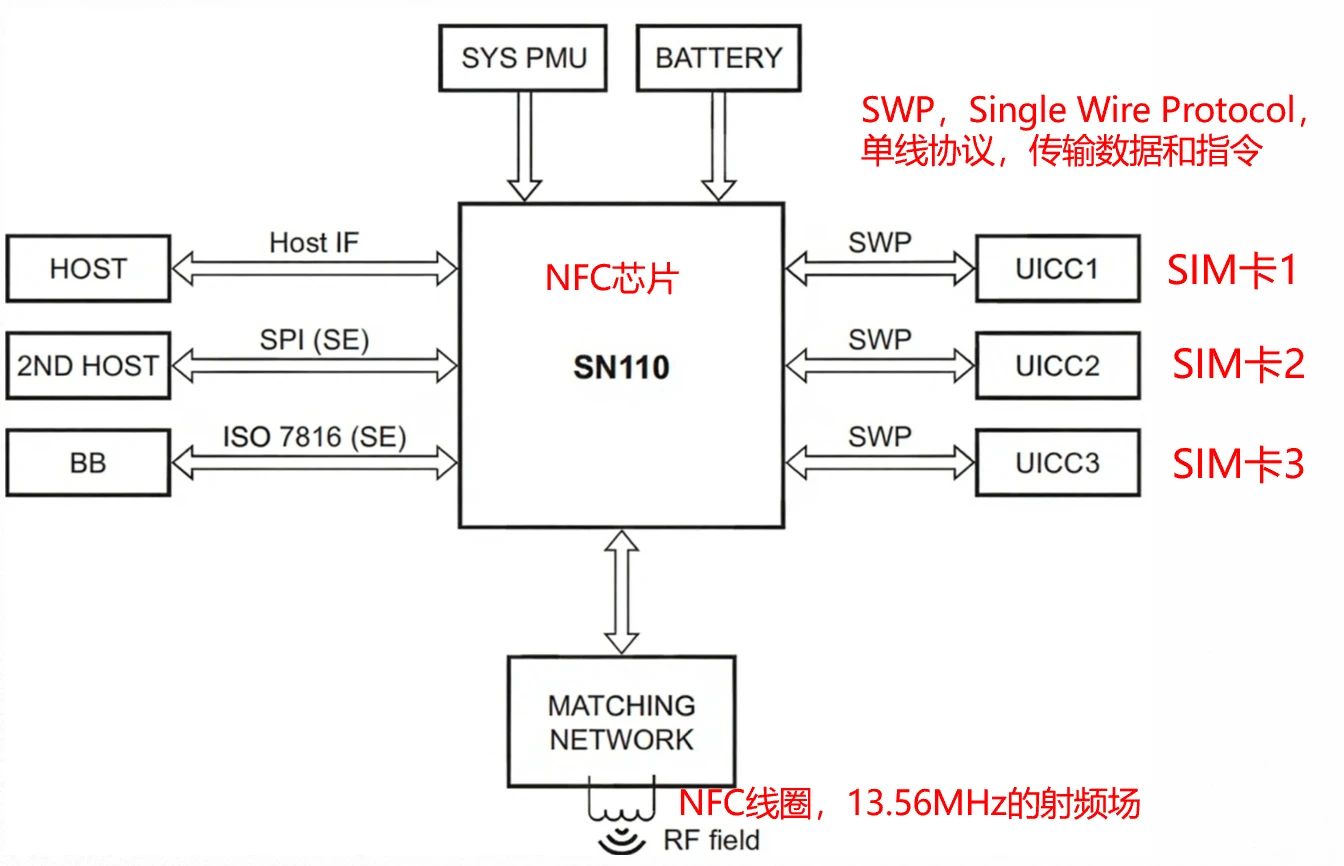

NFC是一种近场通信技术，而SIM卡可以作为实现NFC安全相关功能的关键元件（Secure Element, SE）。两者结合在一起，手机才能成为一个安全、可靠的移动支付工具（如银联云闪付）、门禁卡或交通卡等。 NFC有三种工作模式： 读卡器模式 (Reader/Writer Mode)，手机作为NFC读卡器，可以读取 NFC 标签（如海报、商品标签）或写入信息。与SIM卡基本无关，此模式由手机主芯片和NFC控制器直接实现，不涉及SIM卡。 点对点模式 (Peer-to-Peer Mode)，两台NFC设备之间交换…

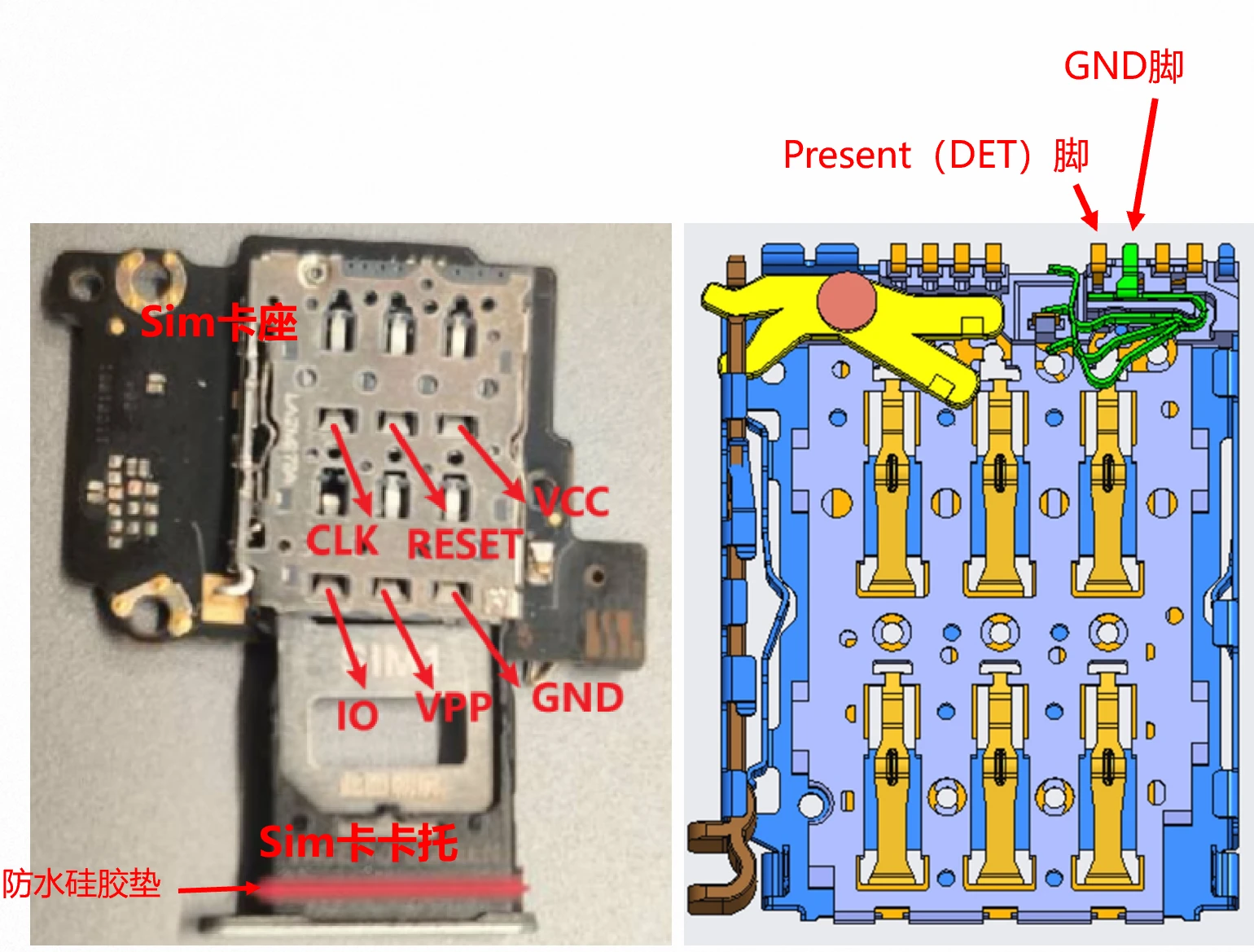

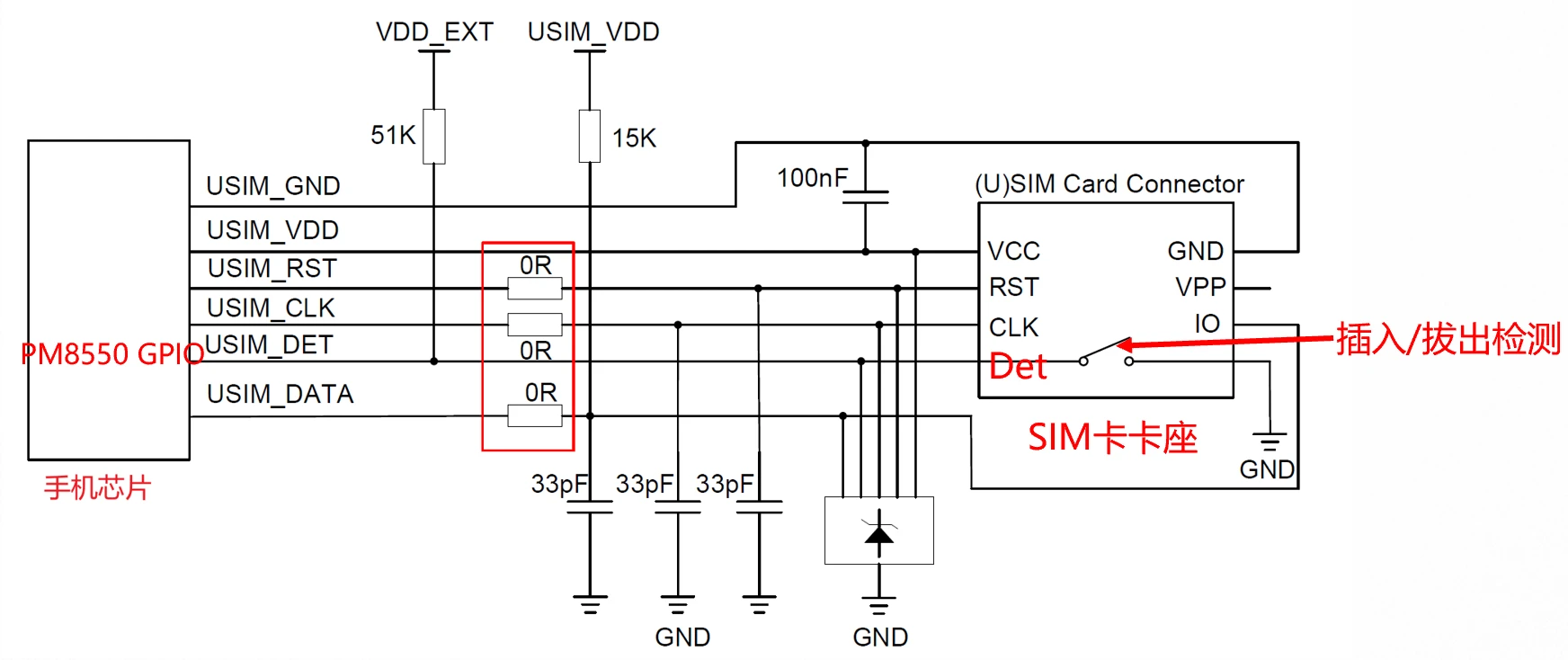

当前手机基本上都支持sim卡热插拔，即手机处于已开机状态，插入SIM卡，功能就能正常启动。那么必然涉及插入/拔出检测电路，是如何实现的呢？ SIM卡座上有个DET脚（也称present脚，在位检测之意），本质上是一个机械开关。请注意present脚只存在于卡座上，SIM卡上没有这个脚。 当卡托插入后，DET和GND之间的机械开关断开（被顶开了），DET信号被上拉到高电平；当卡托拔出，机械开关导通，DET对地短路，为低电平。det信号连接到平台芯片的GPIO。检测到DET脚电平变化后，开启SIM电源给SIM卡供电。 …

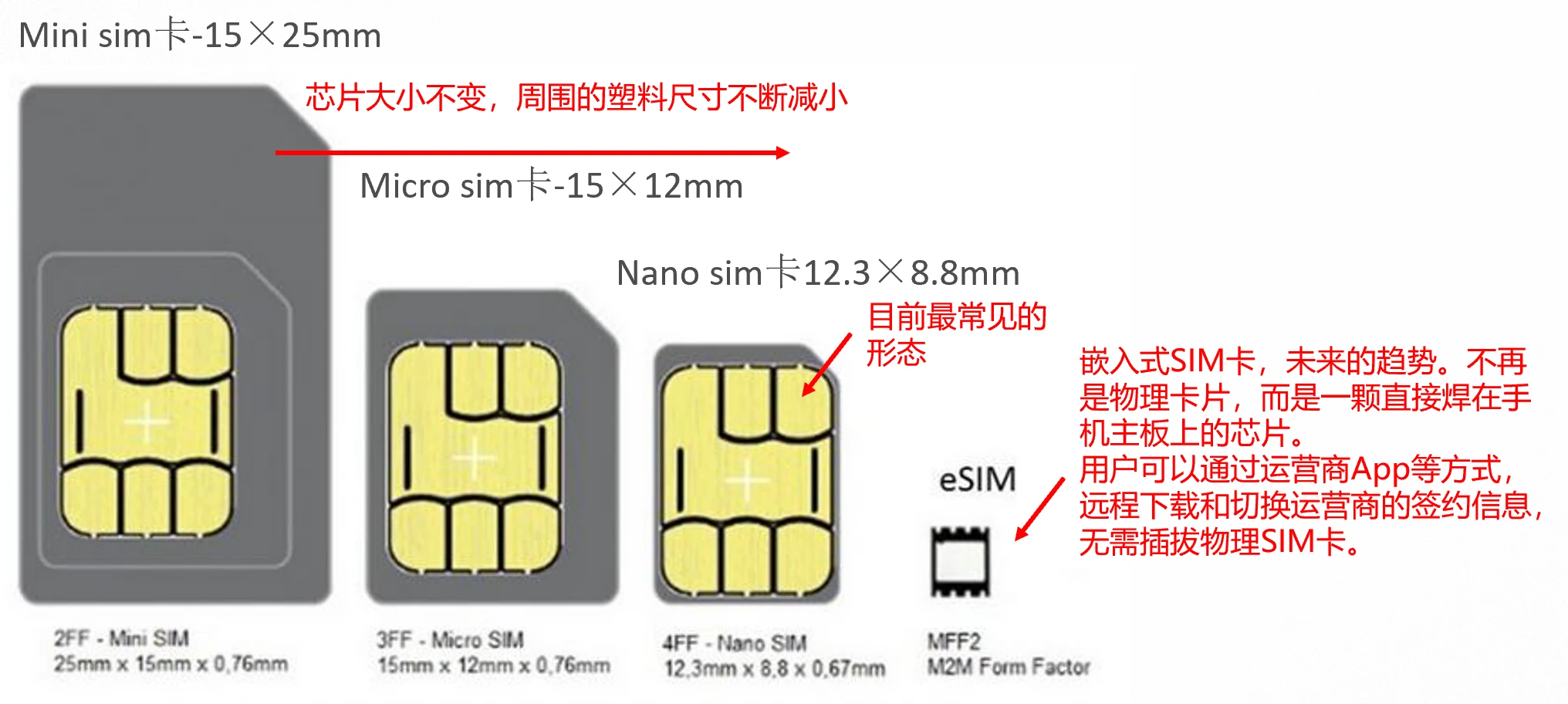

SIM的全称是Subscriber Identity Module，用户识别模块，也称为智能卡（UICC，高通就把SIM卡称为UICC卡）。 它的接口和协议符合ISO/IEC 7816（国标GB/T16649）标准，它的物理实体是一个封装在PVC卡片上的集成电路。 随着手机的发展，SIM卡的尺寸越变越小。 SIM卡的本质就是一张包含CPU和存储器的智能安全芯片，它就是你的个人网络身份证和安全密钥（防止被窃听），让移动网络（如中国移动、联通、电信）能够识别“你是你”，并允许你接入网络进行通话、发短信和上网。 拆开SI…
