道可道，非常道；名可名，非常名。 - 老子·《道德经》
命名这种行为，首先可能带来僵化，可以被命名、定义的概念，就不是永恒不变的，比如“爱情”、“美好”、“善意”等体验，一旦被定义，就有可能僵化，就失去了其鲜活的本质，一千个读者有一千个哈姆雷特，只有集权社会才追求思想统一、审美统一。
其次，命名这种行为可能带来误解，本质相同的东西，却命名不一，这对初学者不友好，容易一脸懵逼，比如你去喝奶茶，那么请问“波霸”和“珍珠”到底有啥区别？
故语言和概念只是对现实的映射，而非现实本身，我们不应执着于文字和概念，而应透过表象去悟本质。
比如在阅读MTK PMIC datasheet时，能看到一种叫做“SLDO”的LDO类型。那么这种SLDO是什么LDO？是开天辟地的新技术、新概念、新器件？No，它就是业界业已存在的、带偏置的LDO，只是叫法不同而已。
带偏置LDO的原理
手机里面LDO的调整管，NMOS居多。因为NMOS的载流子为电子，电子的迁移率大于空穴。同等条件下NMOS容易把导通电阻做小，适合大电流、低压差的情形。
但NMOS用作调整管时，需要控制电压（Vg）大于源极电压（Vs），否则NMOS无法正常工作。相比较之下，PMOS型LDO的驱动就简单多了。
那么如何解决NMOS LDO的VGS电压门槛呢？实现起来通常有两种方案：在LDO内部集成电荷泵；使用带有BIAS功能的LDO。

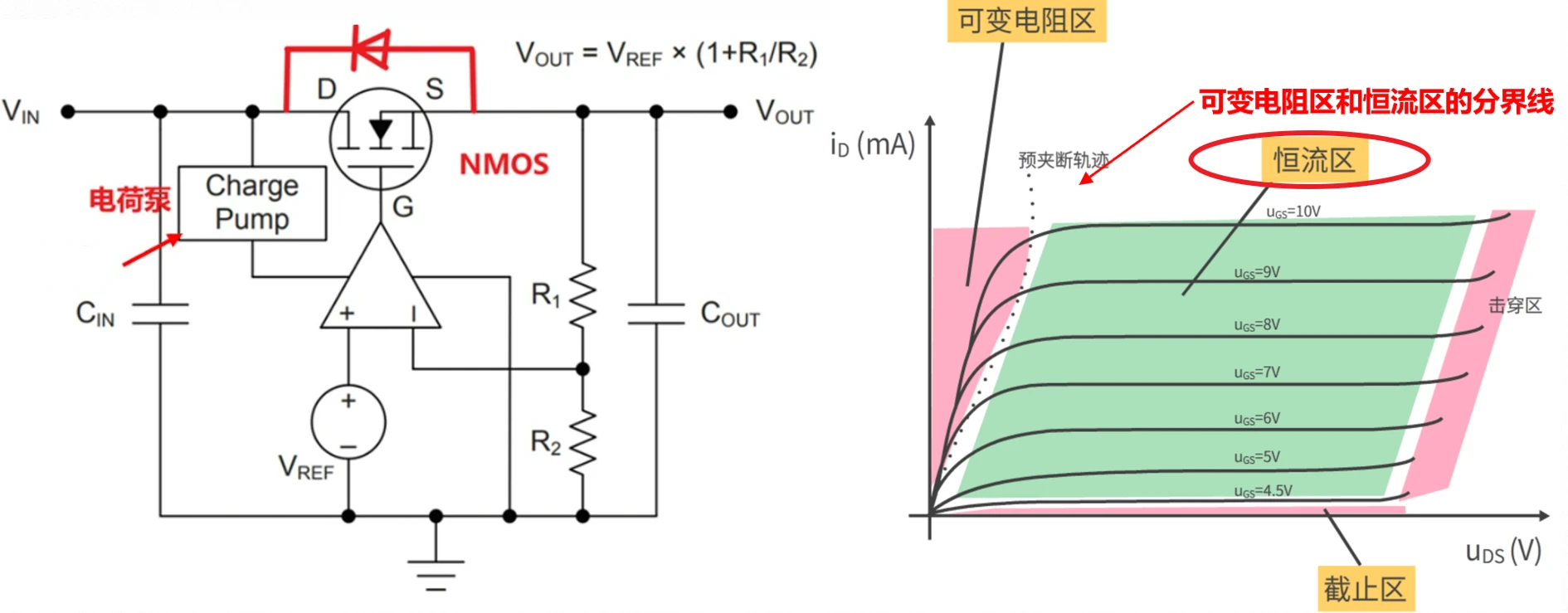

电荷泵很好理解，它属于信号级的升压电路，将Vin电压抬上去给误差放大器供电，给它穿上高跟鞋，使它输出足够的电压让NMOS处于恒流区，如下图所示。
业界的另外一种方案是使用带BIAS功能的LDO，那什么是带有BIAS功能的LDO？

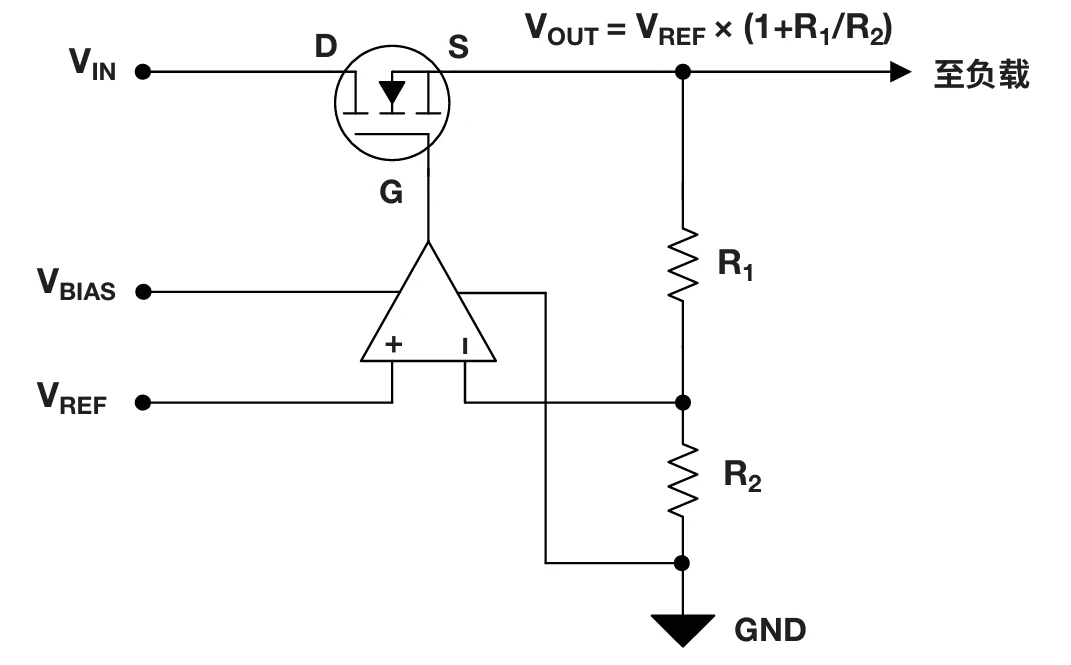

如下图所示，它的核心原理是将功率通路和控制通路分开供电。功率通路从Vin取电，负责能量传输，走大电流。而控制电路通路不从Vin取电，而是从一个独立的VBIAS 取电。有点像配了个女秘书的意思，有事秘书干（Vin），总监只负责控制（Vbias）或其他（正经脸）。

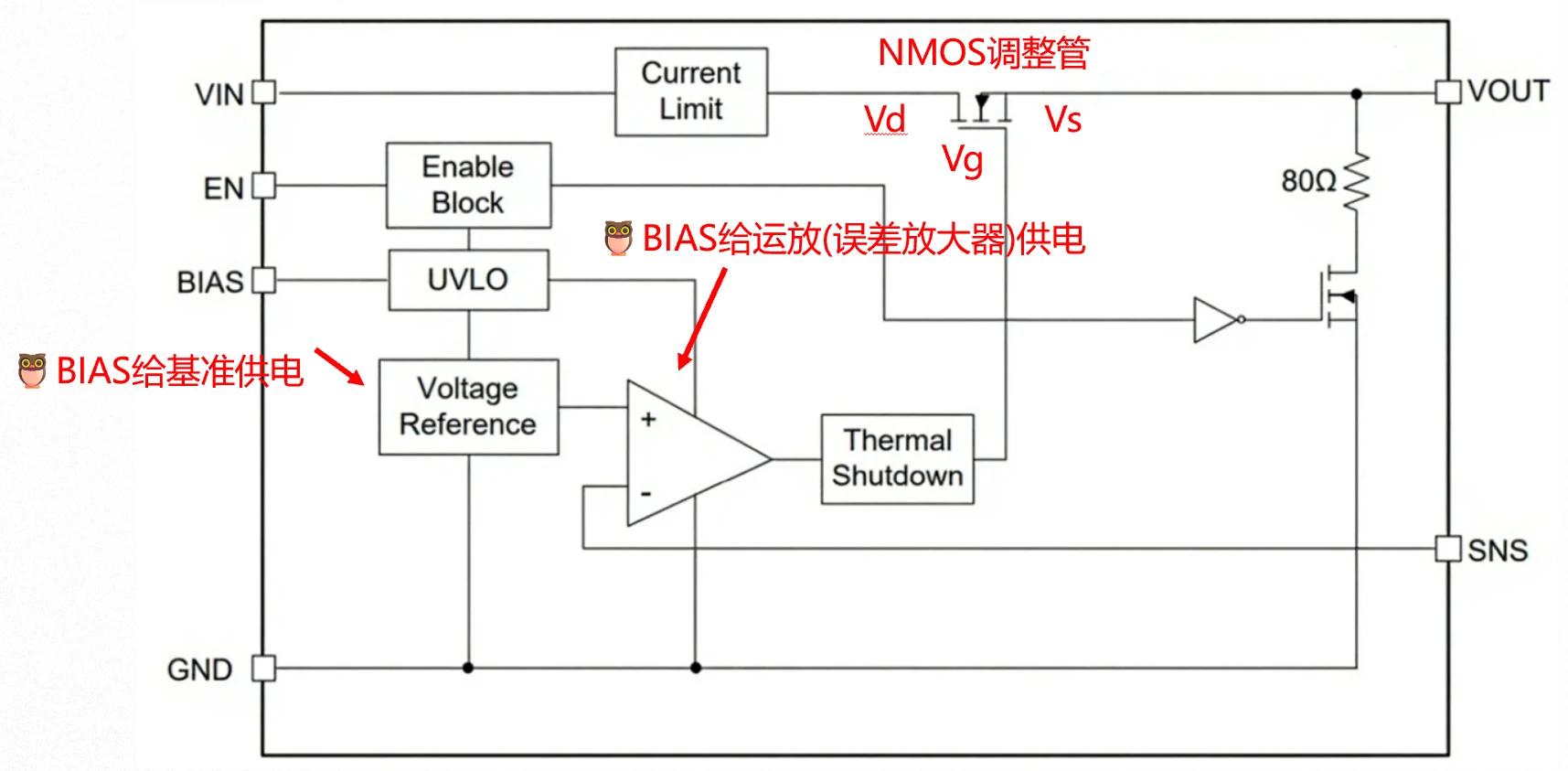

以某家的LDO内部框图为例，可见VBIAS给基准、误差放大器模块供电，VBIAS大于VIN，使得NMOS调整管能够满足Vg>Vs，从而工作在恒流区。
带BIAS的LDO更容易实现低压差，因为误差放大器由独立的VBIAS供电，在VIN较低、电流很大时亦不影响VBIAS，这是最显著的优势。
其次，VBIAS通常更为干净、稳定（Vin的纹波和噪声通常很大），这也提升了LDO的PSRR性能，使其非常适合对小信号模拟电路的供电。
MTK SLDO

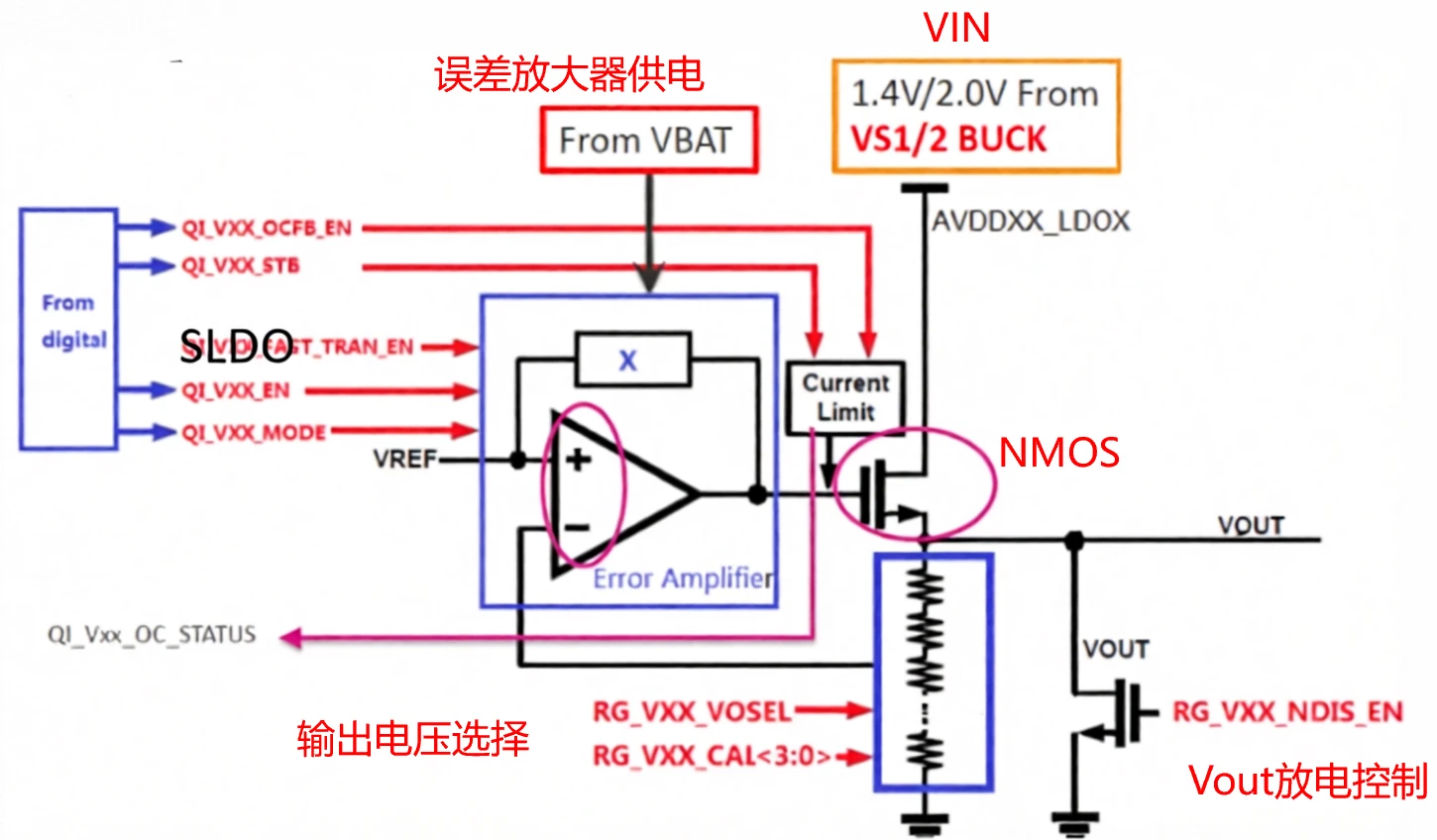

现在我们回到MTK SLDO的框图，其VIN来自VS1（2V）、VS2（1.4V）或一些低压Buck的输出，总体来看VIN很低，不适合给误差放大器供电而驱动NMOS。
于是MTK改由VBAT给误差放大器供电，VBAT的电压范围大致为（3.2~4.45V），容易满足运放的供电需求和驱动NMOS的需求。
可见SLDO本质上就是带BIAS功能的LDO，两者相差无几，换汤不换药，只是MTK命名比较奇特而已。
总结
MTK仍是本人内心尊敬的公司，MTK的廉价平台芯片才让广大底层人员享受科技带来的乐趣成为可能。
相比之下，那些技术上有短板，以营销为长的公司，除了擅长给土豆起名“马铃薯Pro Max Ultra”；就是擅长使用视网膜高清屏、碾压iPhone、地表最快、遥遥领先等高大上词语，这才是言过于实，玩弄消费者。
