前一篇文章中讲述了四开关管BOB（Buck or Boost）变换器，它在手机系统电源中起到了重要作用，链接如下：
出将入相，四开关管BOB(Buck or Boost)变换器简介 -
这种四开关管BOB不仅能在电源里混，充电芯片里它也照样打工，也曾有较多的手机项目用到过。与BOB电源相比，BOB charger变换模式更多，集成的feature也更多。
BOB charger，有的芯片也称为Buck-Boost charger，为了把李逵和李鬼区分开，不与负压Buck-Boost混淆，在这里统称为BOB charger。
背景

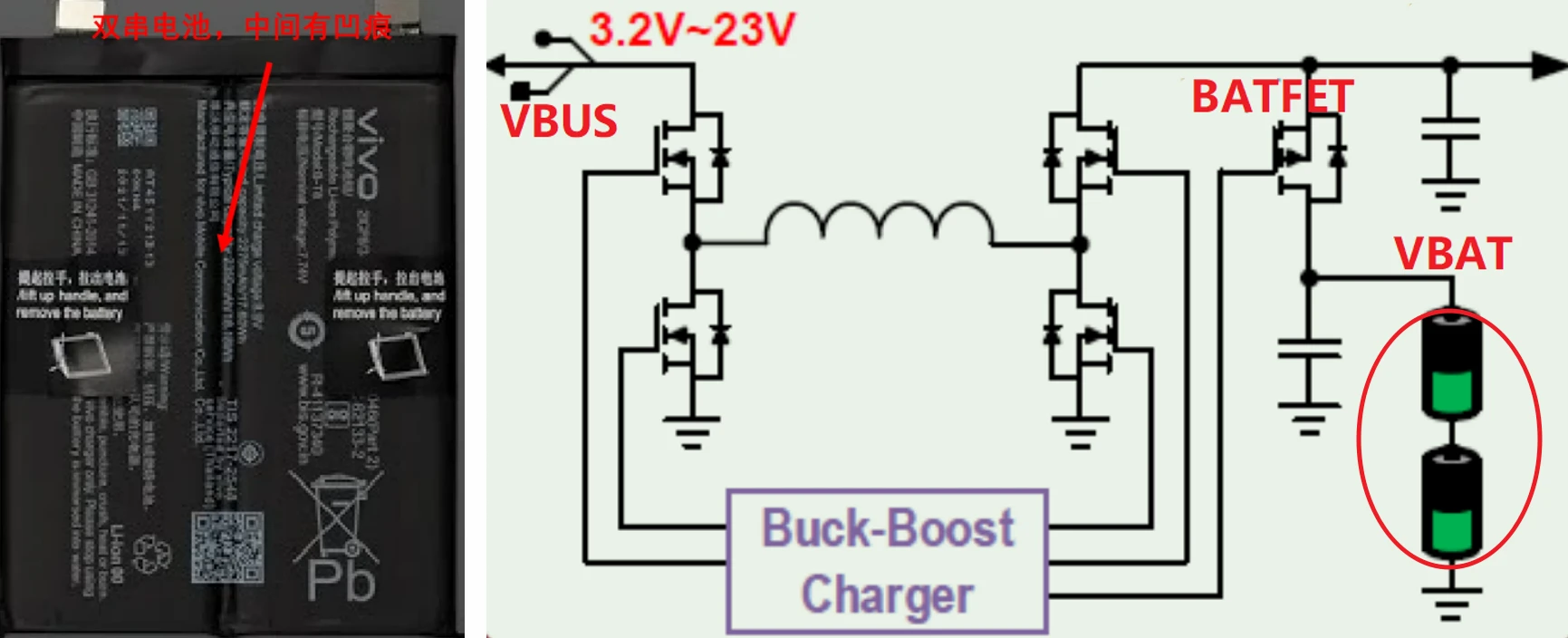

初期，手机项目的普充（普通充电，与快充相区别）基本上都是buck charger，尔后随着手机快充技术的发展，业界引入了双串电池（2S）技术。这个玩意搭配4：2电荷泵，可实现百瓦以上的快充，风头一时无两，这种技术路线广泛为VIVO所采用，下图的右半部分列出了VIVO 120W的充电架构图。
但双串电池项目有它自己的尴尬：由于是双串电池，其VBAT电压大致为6~8.9V，而USB口的输入电压可能为5V或9V或12V或20V。Buck充电IC是降压变换，是无法处理5V电压的充电器的。
故双串电池的手机，则要求充电芯片既能工作在BUCK模式，又能工作在BOOST模式。基于以上背景，四开关管BOB（Buck or Boost） charger临危受命，广泛应用在双串电池项目中。
采用四开关管BOB架构的charger，电池电压（VBAT）可以低于、高于或等于输入电压（VBUS）。
Boost工作模式
当VBUS<VBAT，比如使用5V充电器给双串电池充电时，便会触发Boost充电。业界的5V充电器有电脑USB口、早期的充电头（苹果五福一安）等等。

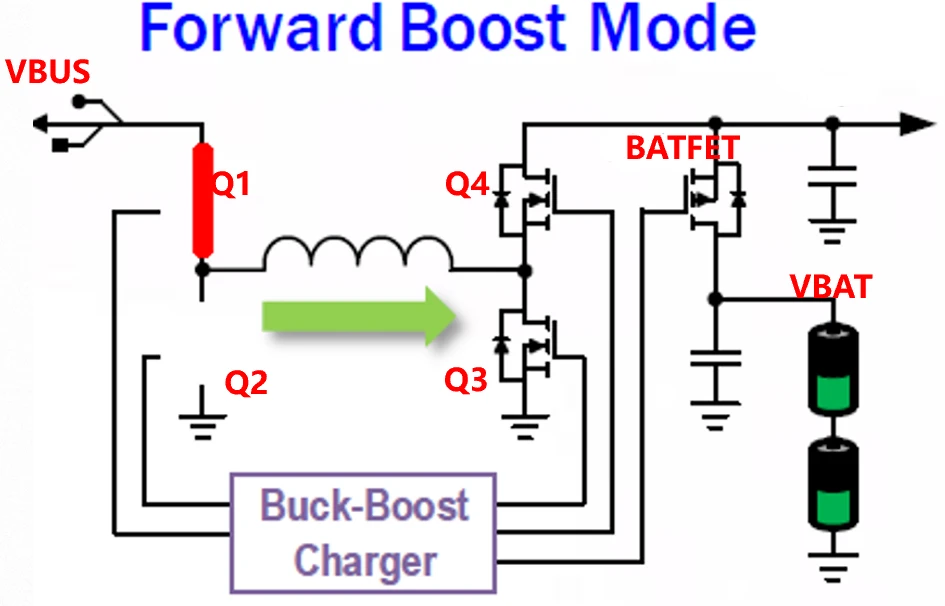

如下图，Q1常闭，Q2常断，Q3和Q4组成同步Boost变换器，能量从输入端升压后传输到双串电池。
Buck工作模式
当VBUS>VBAT，比如使用9V或12V充电器给双串电池充电时，便会触发Buck充电。充电器有QC充电器、PD2.0充电器等等。

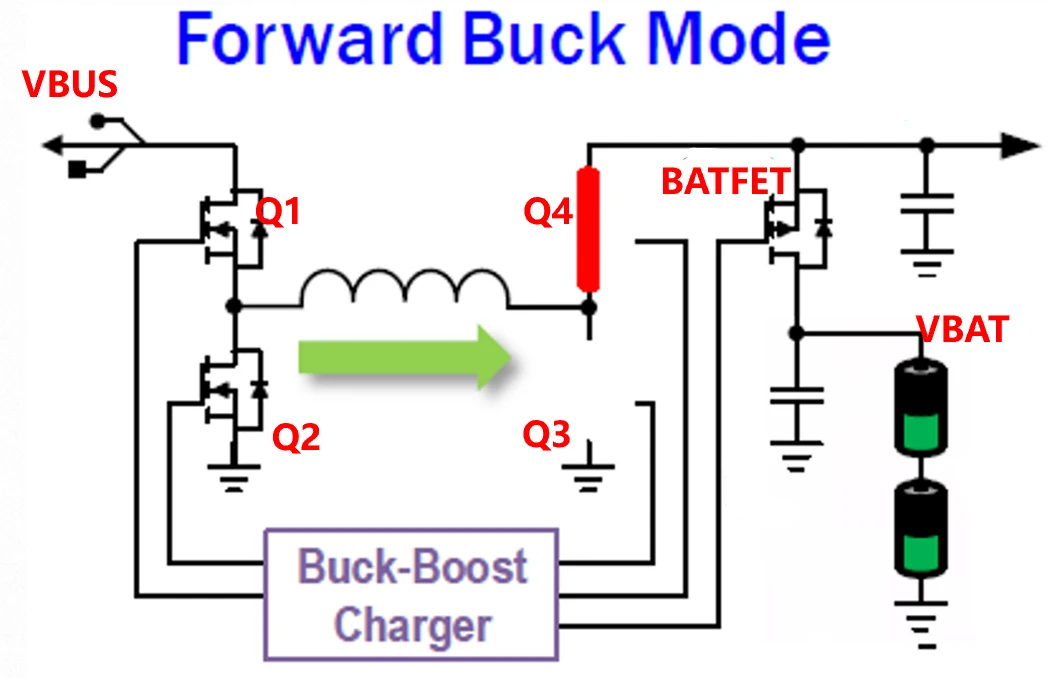

如下图，Q3常断，Q4常闭，Q1和Q2组成同步Buck变换器，能量从输入端降压后传输到双串电池。
Reverse Buck工作模式
手机也具备OTG的功能，当要求OTG反向输出时，一般要求输出5V，故需要使用Buck拓扑，使双串电池反向对外放电。

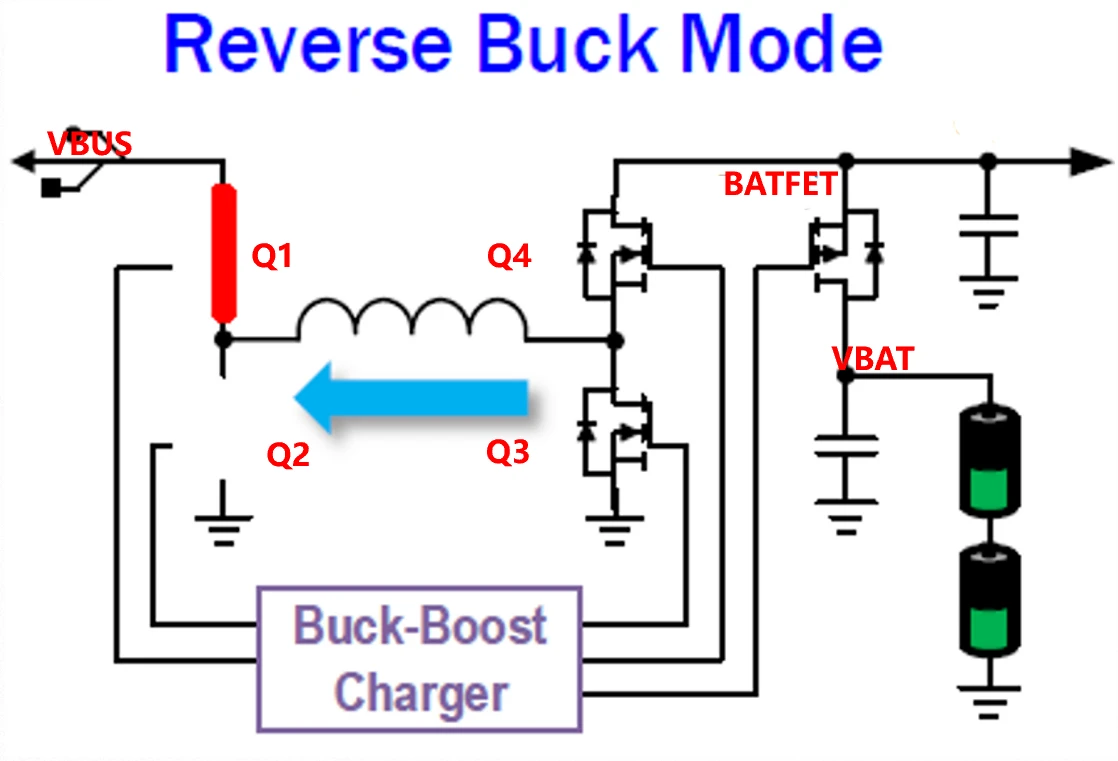

如下图，Q1常闭，Q2常断，Q3和Q4组成同步Buck变换器，能量从双串电池端降压后传输到VBUS端。

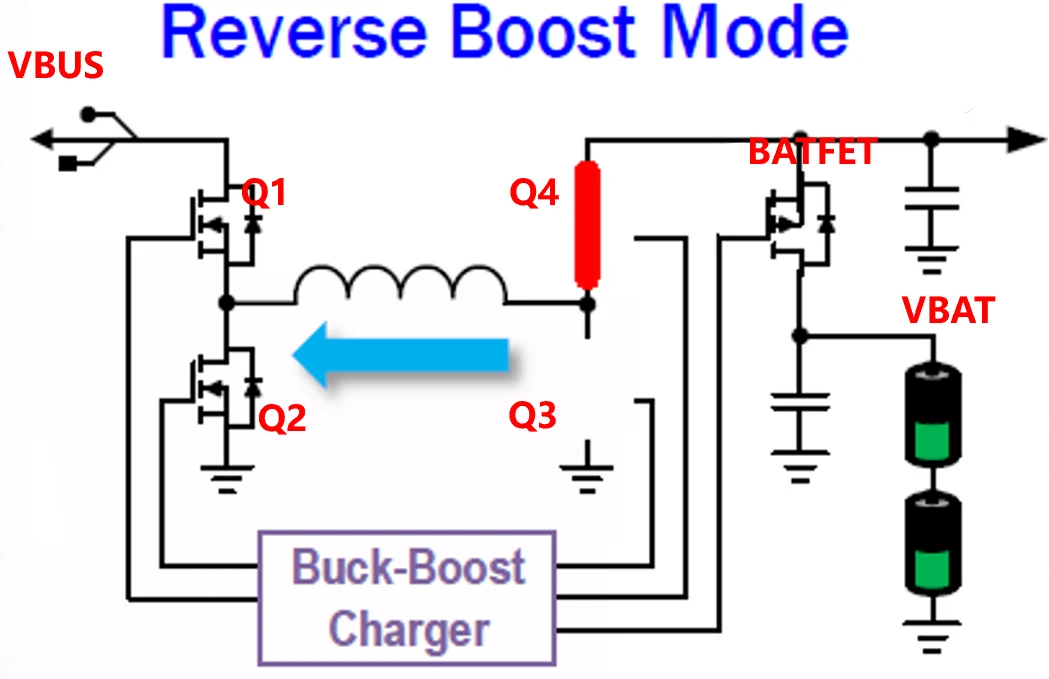

除了Reverse Buck，四开关管架构也能实现Reverse Boost，但在手机项目上没有应用场景，因为OTG的规范是5V，故没有开发。但为了完整起见，也把Reverse Boost的框图列举如下，就当留个念想。
BOB charger的相关feature

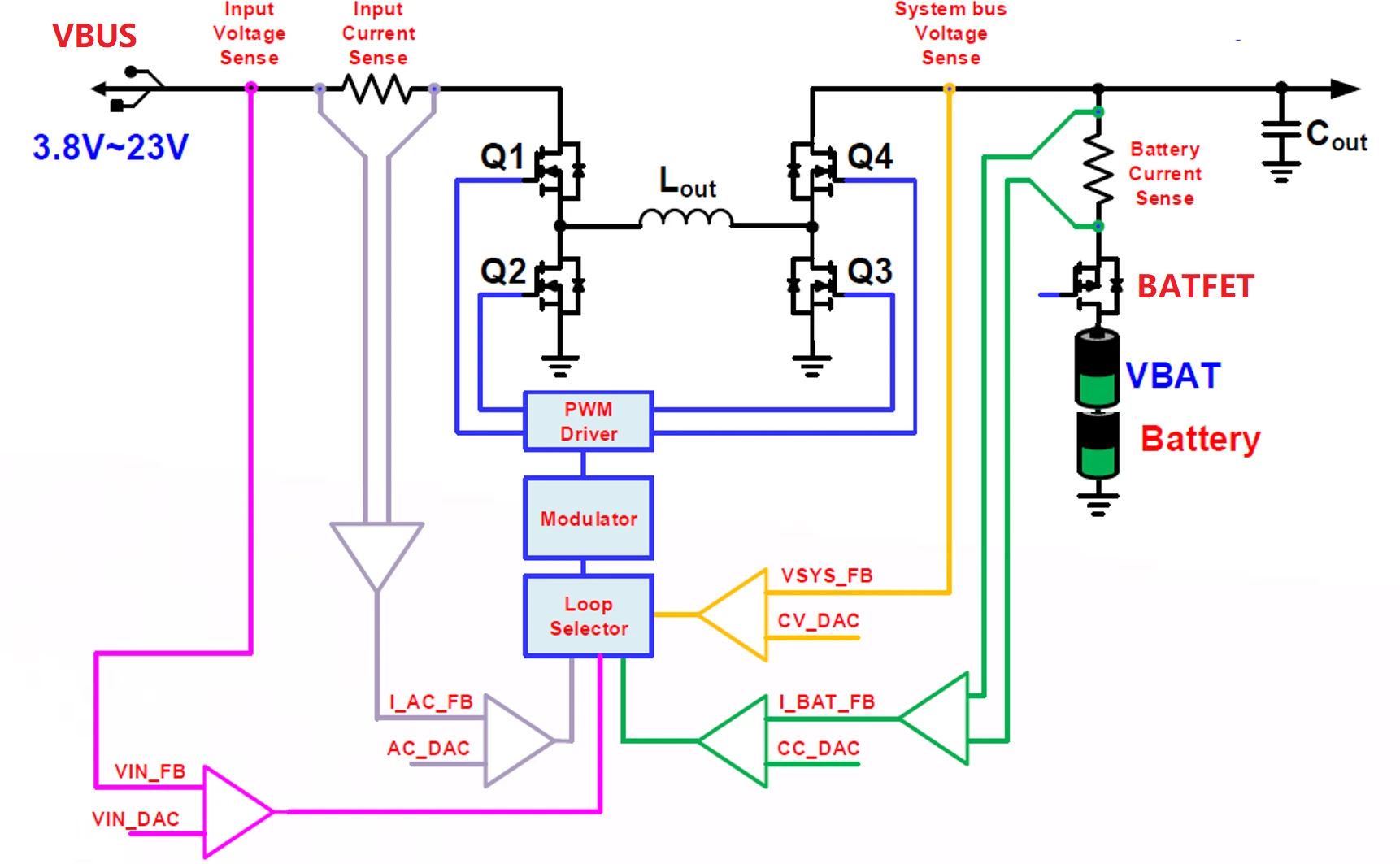

四开关管BOB充电芯片不仅仅是功率转换器，更是面向各种充电场景，为了充的又快又安全，而集成了各种feature的充电管理系统，其示意图如下图所示：
集成feature通常包括：
- 状态机： 涓流、预充、恒流、恒压、充电截止等完整锂电池充电曲线管理。
- 多个误差放大器：用于多个环路的实现，调节输入电流、充电电流和电池电压等。
- 自举电路：四开关管中的高侧MOS的驱动，就像给穿高跟鞋一样，使驱动电压足够使高侧MOS开启或关闭。
- NVDC电源路径管理： 在电池充电的同时，优先为系统负载供电，通过BATFET管实现举足轻重的路径管理功能（NVDC），具体来说有以下功能：
- 在电池过放，能够提供一个的足以让系统启动的电压，能即时开机。
- 当电池充满后，切断电池充电路径，能够继续由适配器给系统供电。
- 在系统抽载超过充电器输入功率时，让电池辅助参与供电。
- 另外，系统与电池之间的充放电路径通常可以双向阻断，也可以利用此路径实现运输模式（Ship mode），让电池与系统彻底断开以降低电池的功耗。
- I2C接口： 允许AP或MCU灵活地配置充电电流、电压、截止等各种参数。
- 高精度ADC和数字逻辑：用于采样、监控和计算。
- 全面的保护： 输入过压/欠压保护、电池过压保护、过流保护、温度监控（NTC）、看门狗定时器等。
- 协议：通常包含BC1.2、QC等协议，集成度更高，可以不用外部的协议芯片。
如下图，为MPS的BOB charger芯片框图，从中可了解一二。
