在LDO电路上，有一种称为前馈电容的设计，该电容就像伍子胥一样可以洞察先机，提前预判负载的骚操作，由此改善负载瞬态响应，是谓履霜，则坚冰至！
背景
负载瞬态响应是衡量LDO动态性能的一个核心指标，当前负载模块越做越牛逼，愈来愈喜欢动态、大跨度抽载，比如CPU、FPGA、射频模块等等。
负载瞬态响应描述了当负载电流发生快速阶跃变化时，LDO的输出电压随之变化的动态过程。理想的LDO应始终保持输出电压恒定。但现实中，电流的突变会导致输出电压产生波动（过冲和下冲），过大的波动容易导致负载芯片复位或工作异常。
而对于FB（feedback，也称ADJ）脚外露的LDO，如果我们在上分压电阻并联一个电容（CFB），形成前馈（Forward Feed），便能改善负载瞬态响应。即当输出电压发生快速、剧烈的变化时，ΔVout能绕过常规通道，第一时间将紧急情况上报给误差放大器，从而触发快速反应。
原理

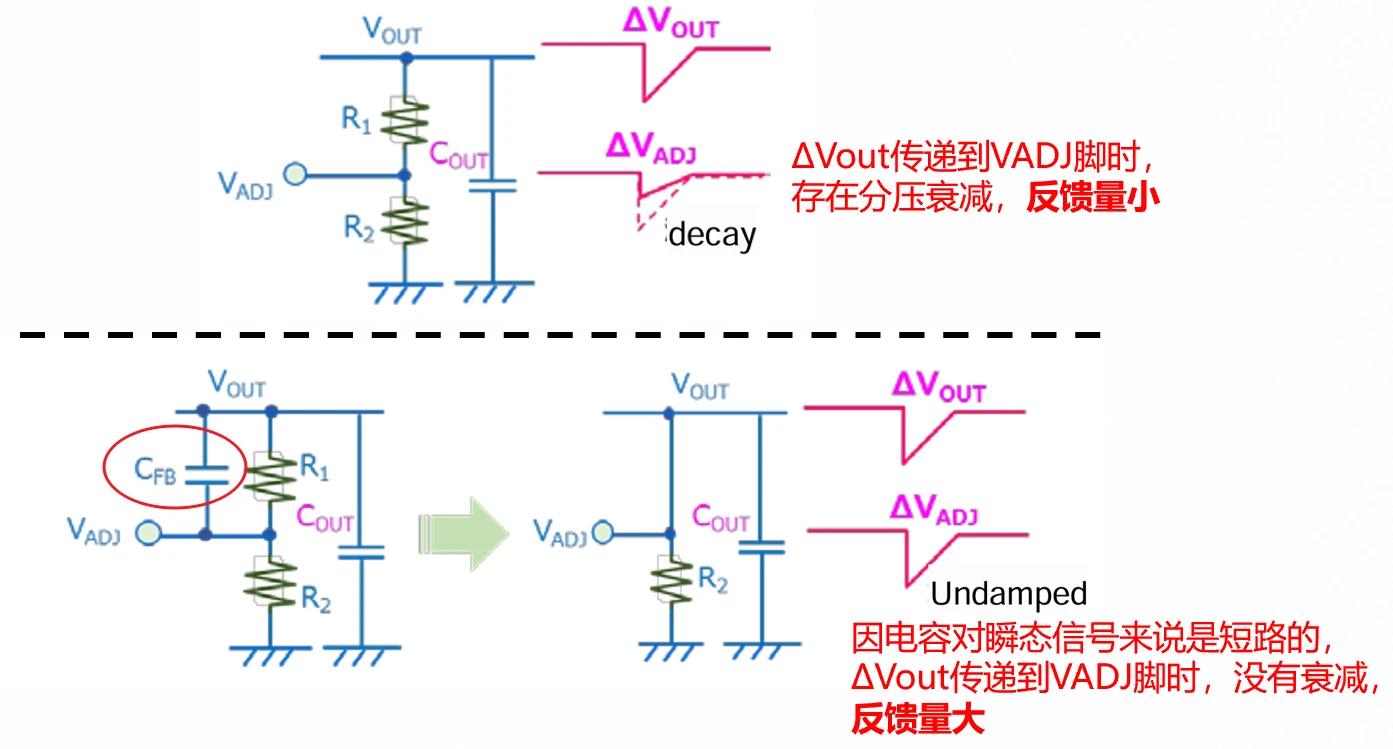

如下图，当在电阻R1两端并联一个电容（CFB）后，由于CFB的作用，R1在高频下相当于被短路，因此LDO输出电压波动ΔVout会无损地传递到其Feedback引脚（V_ADJ）。
这样一来，LDO内部的误差放大器会收到一个电压更高的误差信号，促使调整管提供更大的输出电流。结果就是，LDO对负载的响应更快，从而进一步抑制输出电压的波动。
波形实测

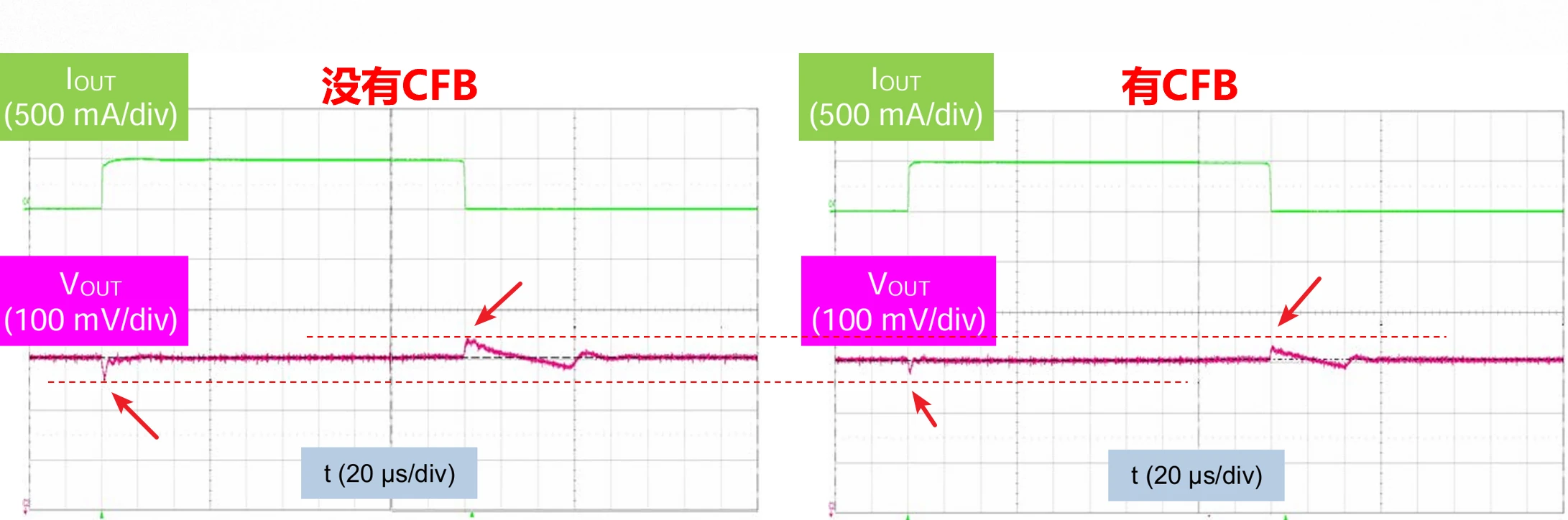

如下图，为东芝某款LDO，没加CFB和加了CFB（10nF）的波形对比。可见通过添加CFB，能显著减少因负载电流突变引起的输出电压波动。
其他
铃木雅臣《晶体管电路设计》曾介绍过加速电容的概念，它和LDO前馈电容本质上相同，都是利用电容两端电压不能突变的特性。

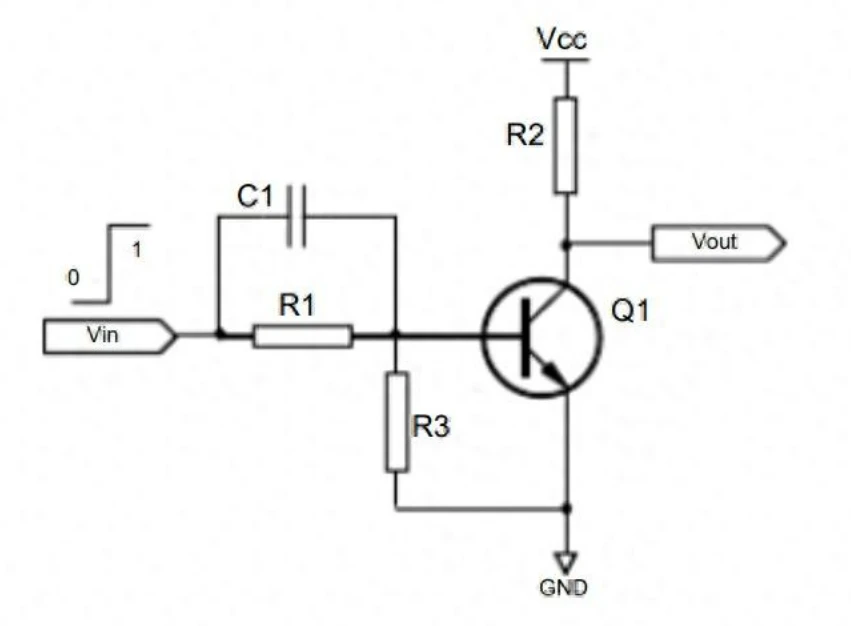

如下图，在电阻R1两端并联一个电容C1，当Vin端给一个阶跃时，由于C1两端的电压不能突变，可将电阻R1短路，由此可以迅速驱动Q1管，Vout电压随之迅速变化。

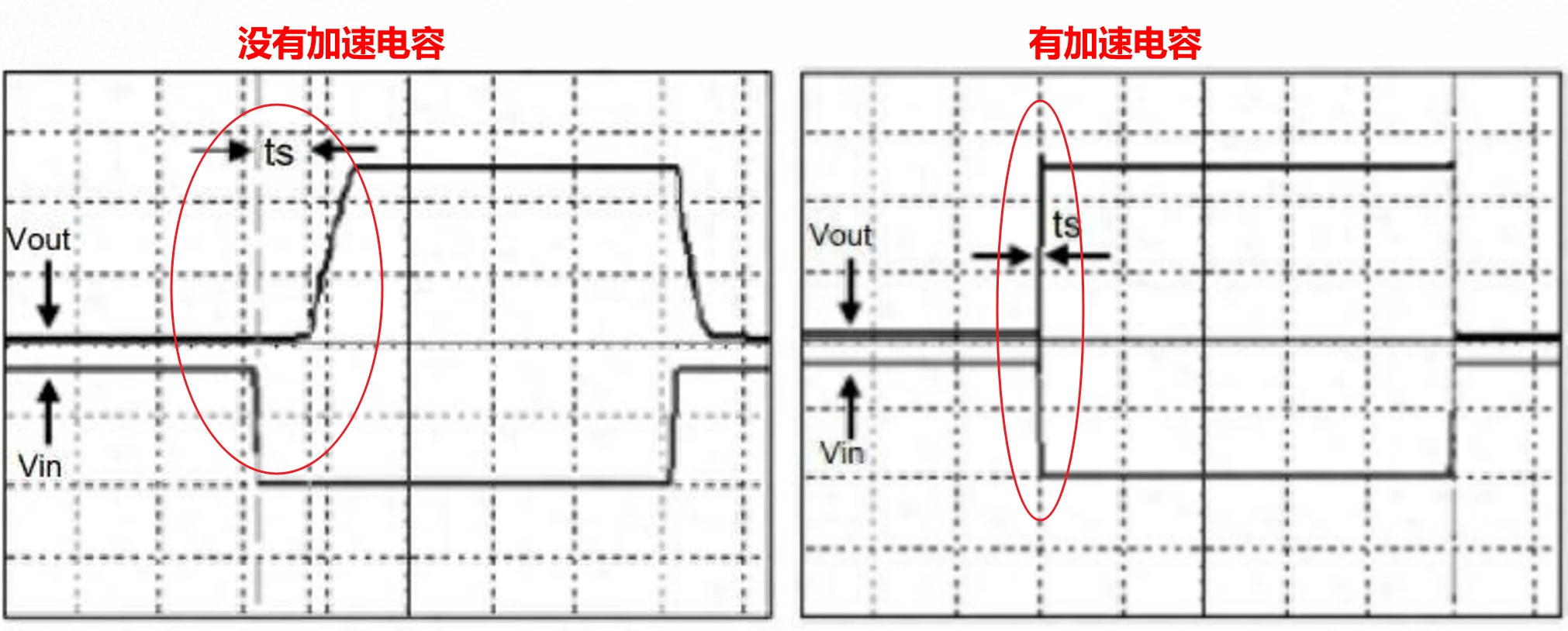

下图列出了没有加速电容和有加速电容的波形对比，可见加速作用的显化。
总结
电容这个器件，电流超前于电压，i = C * dU/dt。
这个超前效果如果用在控制领域，便有些未卜先知的味道。它能立刻洞悉信号的变化趋势，当误差刚刚开始有增大的苗头时，这个微分项就有预见性，就产生一个正向的控制去抑制它，产生超前的调节效果。
当然，我们也可以从环路带宽的角度去看待这个现象：前馈电容在误差放大器的反馈路径上引入一个零点，抵消环路中的低频极点，从而扩展环路的带宽、提高相位裕度，最终实现更快的瞬态响应。但这不如电容“微分先行”的角度直观。
