吴兴富民沈秀（沈万三）者，助筑都城三之一，又请犒军。帝（朱元璋）怒曰：“匹夫犒天子军，乱民也，宜诛。”后（马皇后）谏曰：“妾闻，法者诛不法也，非以诛不祥之民。富敌国民自不祥，不祥之民天将灾之，陛下何诛焉？”乃释秀，戍云南。 - 《明史·孝慈高皇后传》
沈万三在姑苏以富足而名满天下，可谓妇孺皆知、人皆艳羡。张士诚败亡后，他主动向朱元璋示好，资助筑城资金三分之一，尔后又向朱元璋请求代出犒军所用银两。但权力敏感而强势，明太祖忌惮沈万三的财力及收买军心的意图，起意欲杀之，最后经马皇后劝说改为戍边。
朱元璋作为明代开国皇帝，为巩固皇权，将权力渗透到社会各个层面。集权之广，控制之严在中国历史上极为罕见。他曾经写过一首诗：“诸臣未起朕先起，诸臣已睡朕未睡。何以江南富足翁，日高三丈犹披被。”在这首诗中，你能捕捉到他微妙的心态。
江南首富又怎样？当遭到权力的垂涎和忌惮，杀身之祸虽可免，但也免不了流放他乡的命运。
在手机电路设计中，功率电感就像朱元璋一样，它的影响如水印泻地般无孔不入。甚至于就算没有孔，也会展现出具有穿透之力的权力场强，影响到社会的层层面面。而此时，如果你把寓意富足生活的摄像头，放置在功率电感的正对面，使两者在垂直方向上有重叠，那么便可能产生难以解决的摄像干扰问题。
干扰的机理
如果你见过功率电感的波形，并知道些电磁方面的基础知识，你将意识到上面有快速变化的电场和磁场，尤其在PFM模式下，可能是个干扰大户。
电感的一端是SW节点，其上快速的dV/dt会通过寄生电容，以电场的形式耦合到附近的走线上，如果附近走线是高阻特性的小信号，则影响尤为显著。
其次，电感上的瞬态电流变化会产生一个强烈且快速变化的磁场。
- 如果磁场泄露到周边（水平方向），就会在周边环路上感生出电压（磁生电，变化的磁场会在闭合回路中产生感应电动势），从而产生噪声信号。

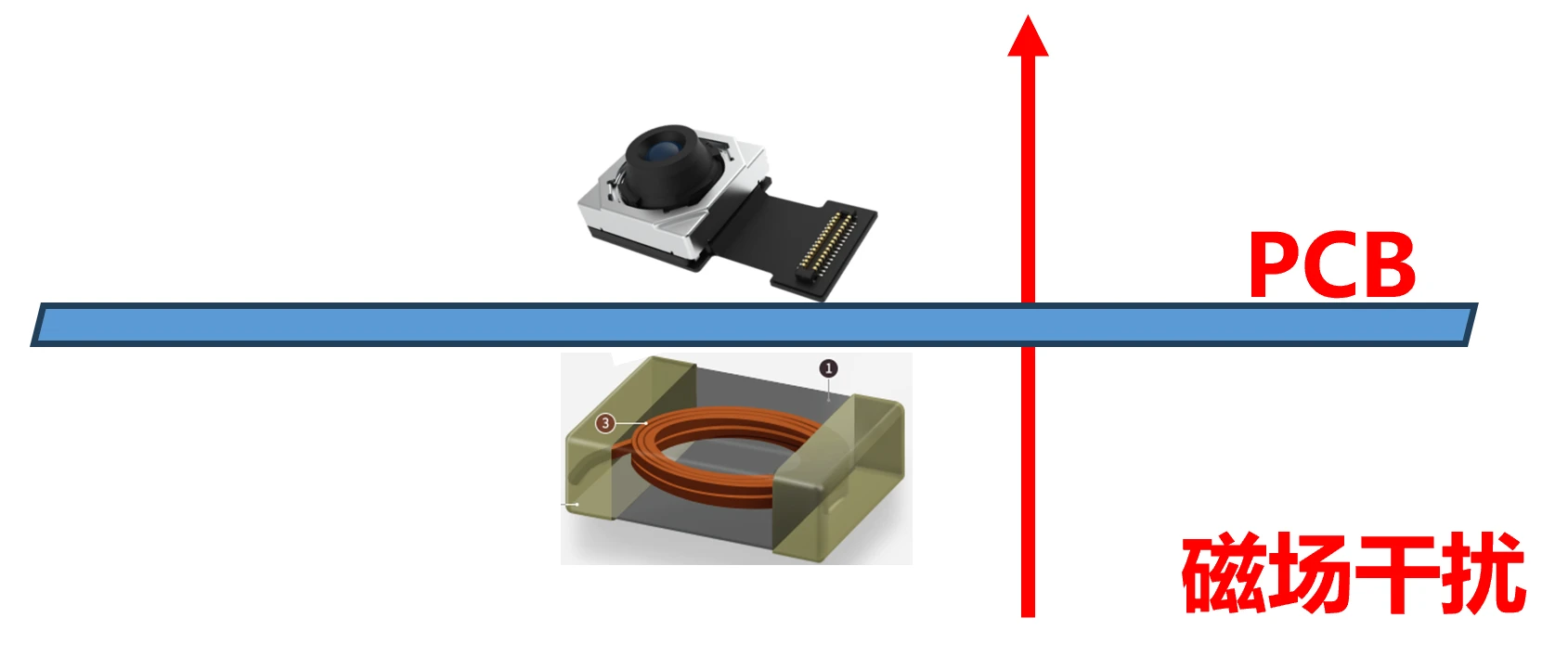

- 如果磁场垂直穿透到竖直方向上的敏感模块，比如摄像头，其内部模拟电路对噪声极其敏感，容易导致暗条纹问题，给画面蒙上一层挥之不去的阴霾。
相关案例

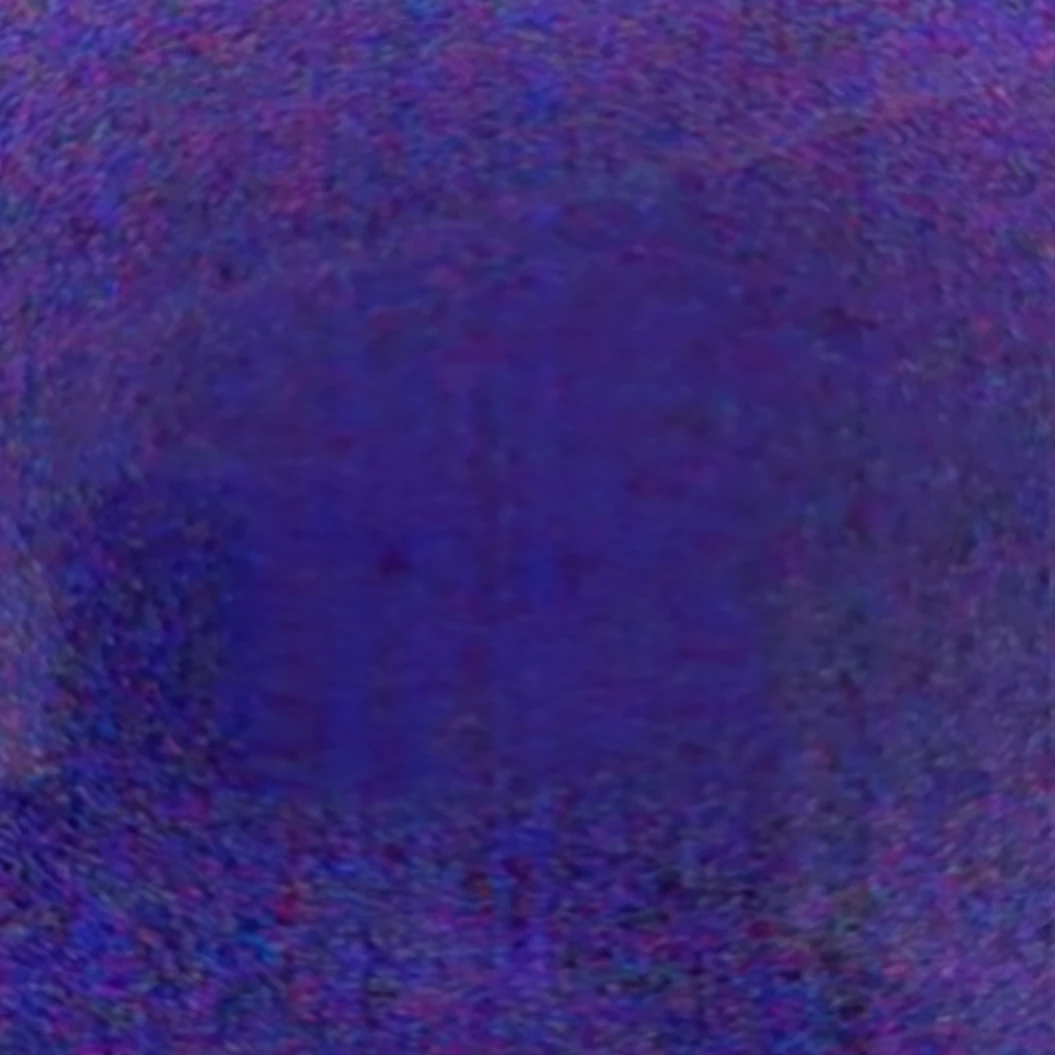

如下图，某手机项目微距镜头在暗环境下摄像，有明显的竖条纹的表现，影响手机成像质量。
经过一番定位，发现：
- 其他不变，将摄像头用转接线飞到外面，竖条纹便消失；
- 其他不变，将底部的功率电感通过飞线的方式飞到外面，挪出摄像头模组下方投影区域，条纹亦消失。

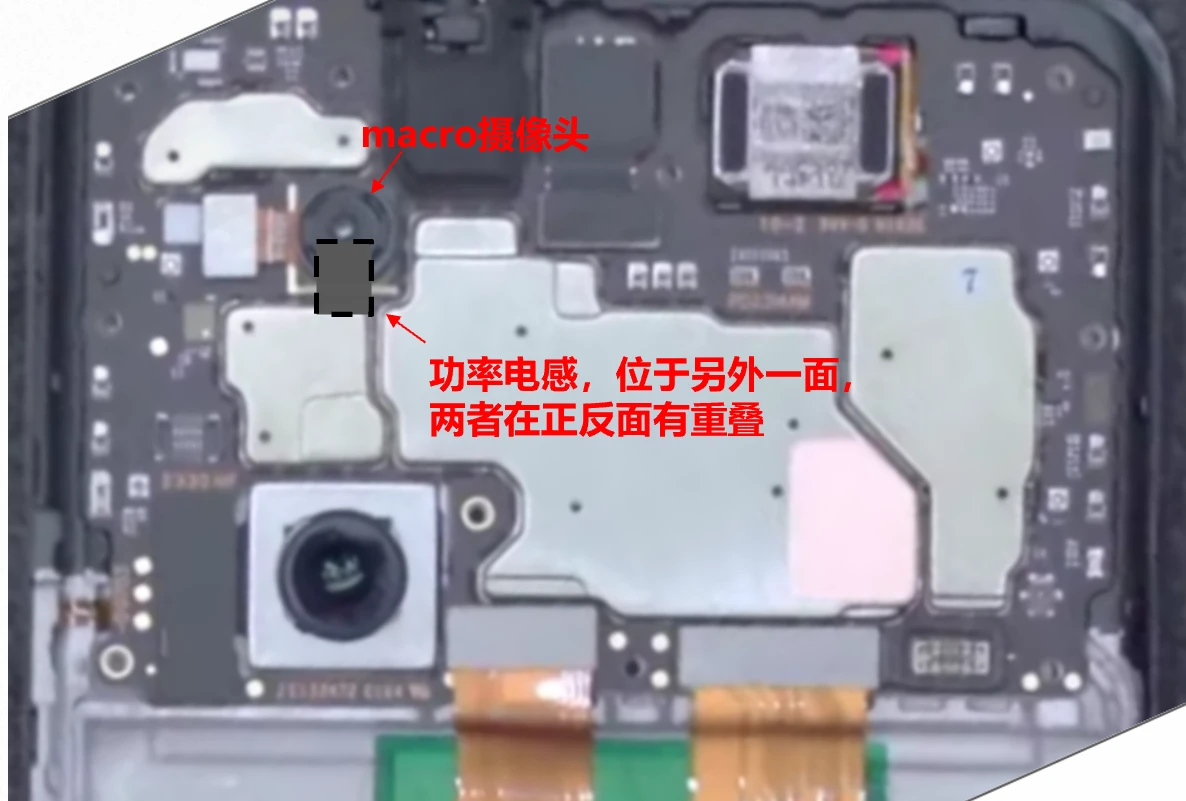

由此意识到相机条纹的来源和电感有直接的关系，确实该手机项目将电感和摄像头模组放置在了PCB板的两面，投影区互有重叠，如下图，是个布局上的失误。
需要说明的是，该项目为10层PCB设计，电感表层和摄像头表层之间有完整的主地平面，但这个地平面仅能显著减少电场耦合，对低频磁场的隔绝效果有限。
因此，当相机模组置于PCB板上时，需要保证相机的投影区域不要有功率电感，以规避功率电感所发射的磁场干扰。此外，摄像头投影区下方尽量不要有瞬态大电流走线，这也会带来磁场干扰（变化的电场生成变化的磁场）。
总结
系统性的总结下，为了减少该问题，有如下几点需要注意：
- 在PCB布局阶段，就避免任何重叠，远离权贵，寄身山林，将功率电感远离摄像头放置；不仅如此，大电流走线也要远离摄像头。
- 其次，关注功率电感屏蔽性能，比如磁场泄露参数等，推动供应商更好的去优化，选用磁场泄露小的功率电感。
- 如果必须重叠，切勿让电感磁路轴线垂直穿过摄像头。可以尝试调整电感方向，使其磁力线方向平行于PCB平面，以减小穿透到另一面的磁通量。

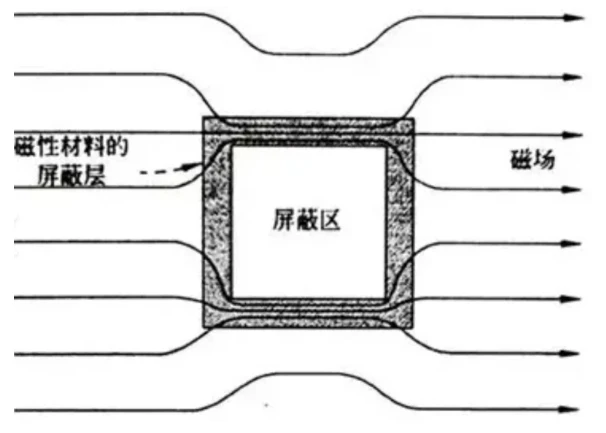

- 如果必须重叠，可以考虑增加软磁材料隔离，以期改变磁场的大小和方向，好比在权力与财富间设置一道柔性的屏障，如下图所示。
