在检索资料时无意间看到一种拓扑，链接如下，需要注册，看不到完整内容，仅能看到几张图片，遂仅根据图片信息进行推演，发现它是一种很有趣的混合拓扑。
这个混合拓扑混合了二倍压电荷泵和LC整流滤波，既能实现Buck，也能实现Boost，与传统的Boost变换器相比，它以电容作为升压器件，并且可籍占空比的参数实现可控电压输出，可以外加PWM闭环反馈控制。
一切要从二倍压电荷泵拓扑讲起。
二倍压电荷泵
如下图，所谓的1:2倍压电荷泵是个倍压转换器，由四个开关管和两个电容组成，实现Vout=2*Vin的目标。
其变换动作分成两个阶段：
第一阶段：

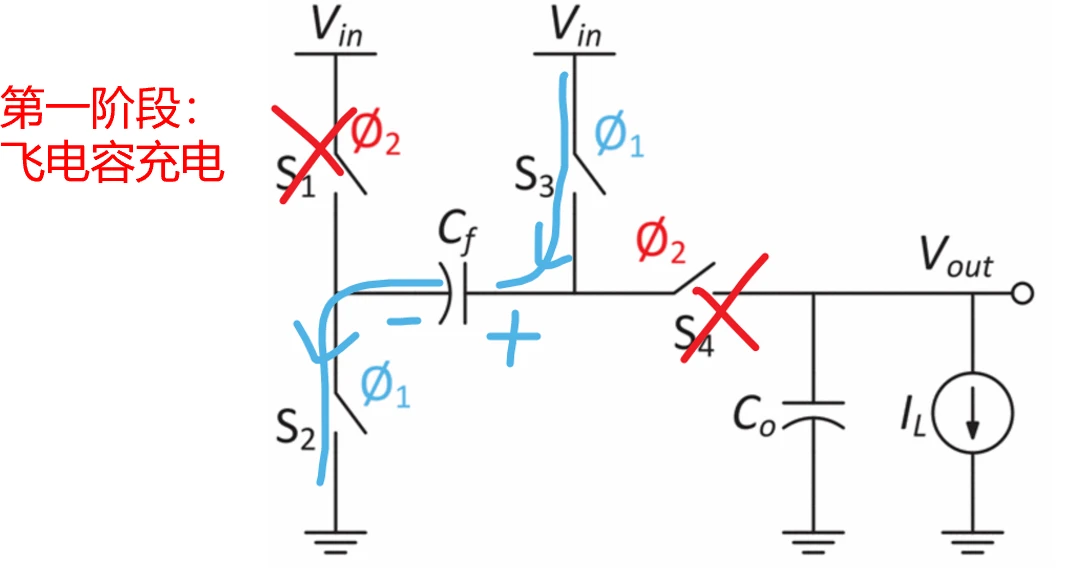

开关S3、S2闭合，S1、S4断开，Vin对Cf充电，Cf上的电位左负右正，电容吃电而蓄力；
第二阶段：

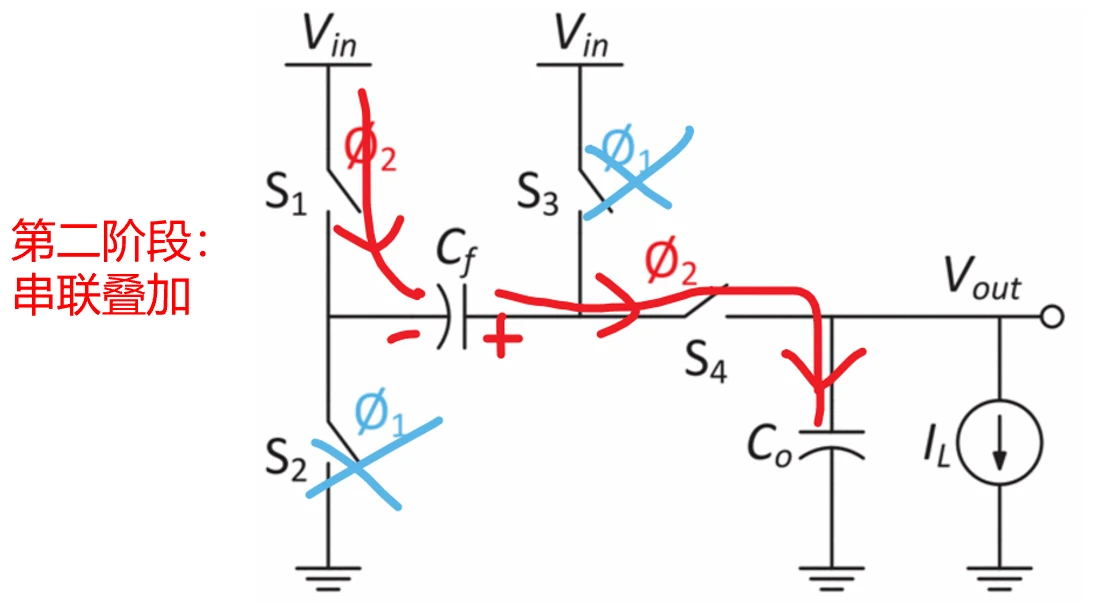

开关S3、S2断开，S1、S4闭合，此时Vin与Cf两端的电压串联叠加，然后给Co和负载供电。因为串联后的总电压值为2*Vin，所以会把Co两端的电压充至2*Vin。
通过这2个阶段的循环动作，得到Vout = 2*Vin的结果。但这个1:2电荷泵只有倍压的作用，输出的为固定的2*Vin电压，没法任意设定输出电压值，因而应用场景受限。
混合变换器
那如何变为可控输出呢？我们需要一个能屈能伸的电路。
我们知道，传统的Buck变换器，基于PWM占空比、LC滤波，可以控制输出电压。因此能不能将电荷泵和DC/DC混合起来，做出来一种兼具效率高（电荷泵特点）、输出电压可控（DC/DC特点）的电路呢。
如下图，便是一种混合方式。

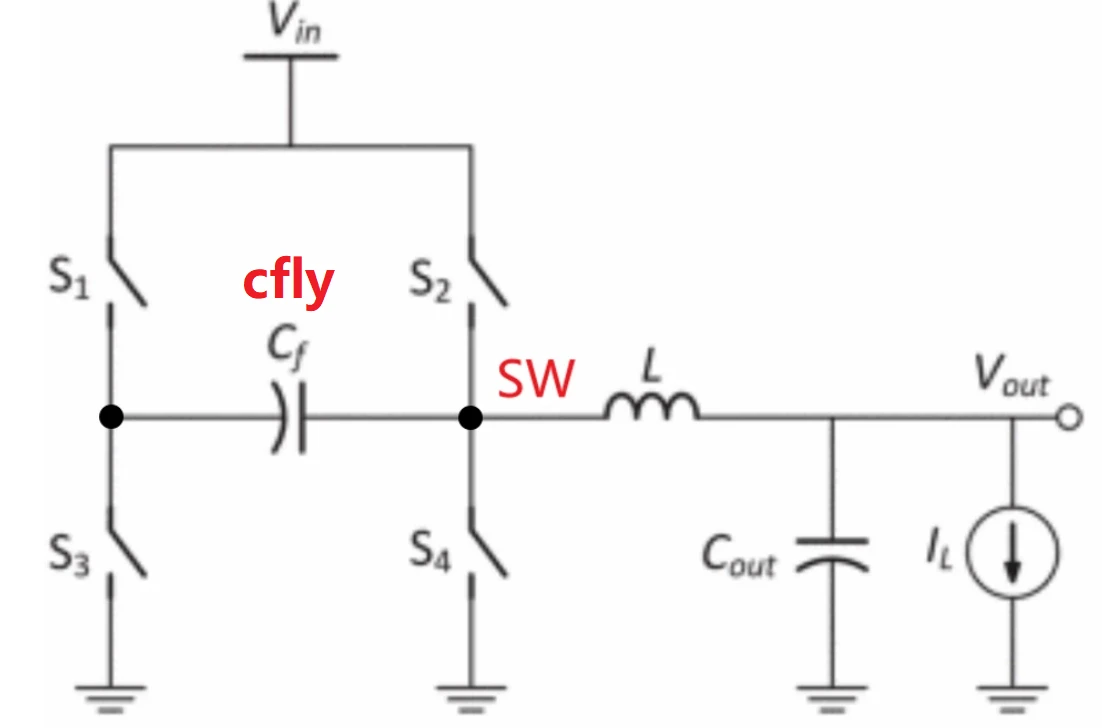

该变换器由Cfly电容器、四个开关管，后面再跟一个电感和一个输出电容组成。

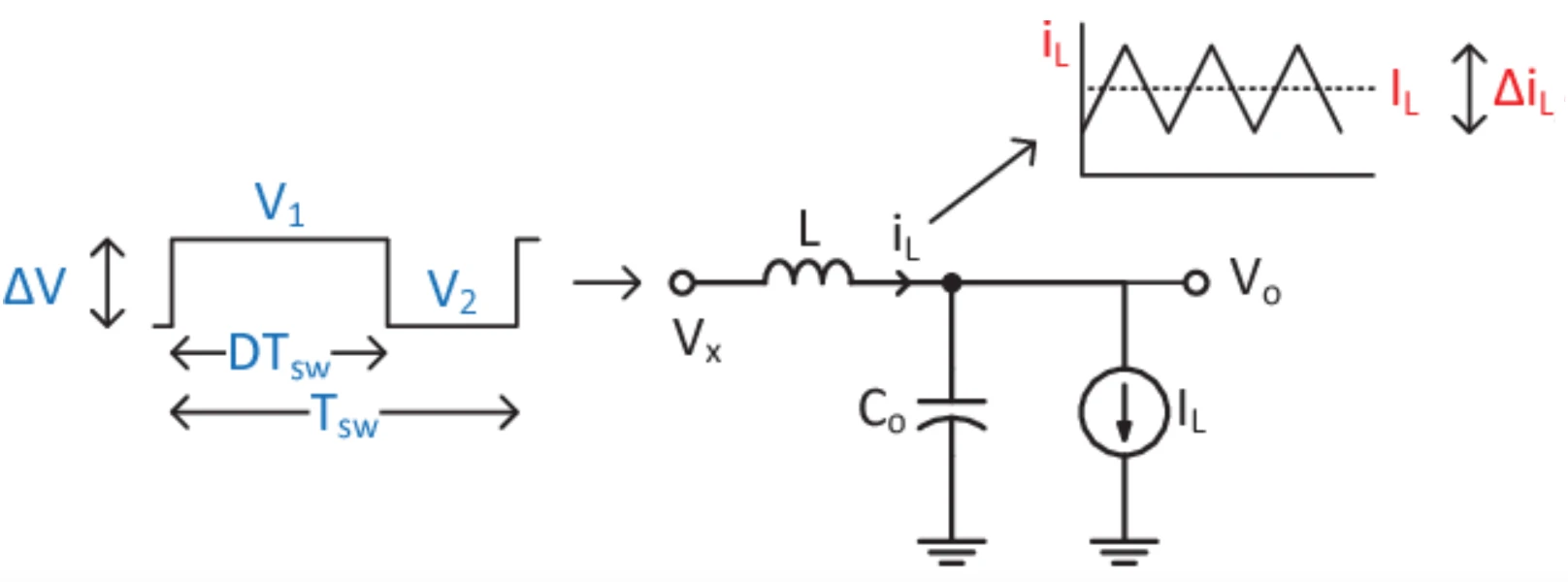

通过开关管的变换，以及电感L和Cout电容的低通滤波器作用，能够将SW节点的开关电压波形取平均值，产生一个受占空比控制的输出电压。并且该转换器可籍由开关管的动作配置为Buck或者Boost模式，如下。
混合变换器 - Buck模式

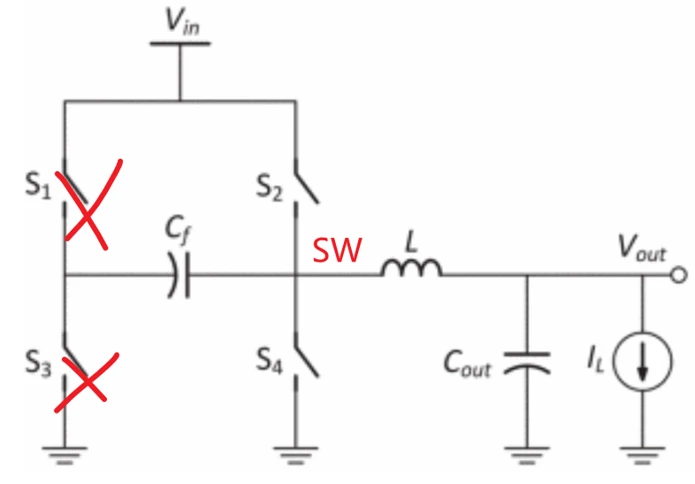

如下图，我们让S1、S3断开，Cfly电容便不工作，这时候便是传统的buck变换器了。

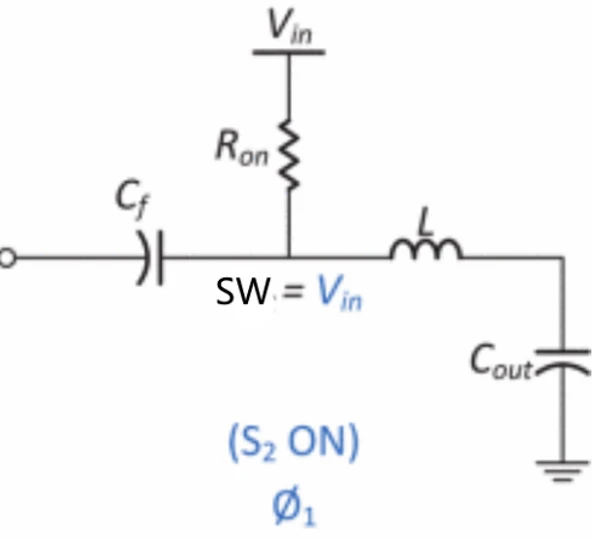

第一阶段：打开开关S2，SW节点的电压为Vin，给电感充电；

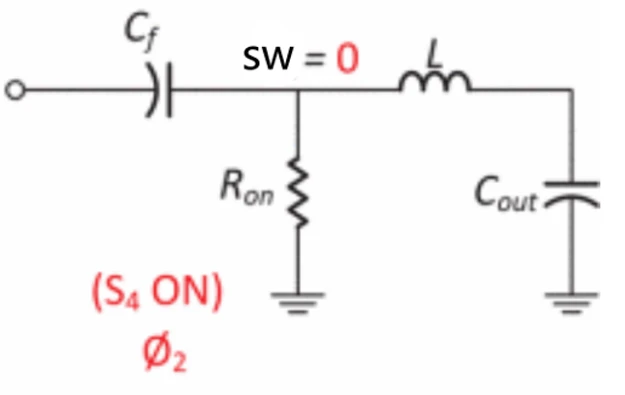

第二阶段：打开开关S4，起到续流的作用。

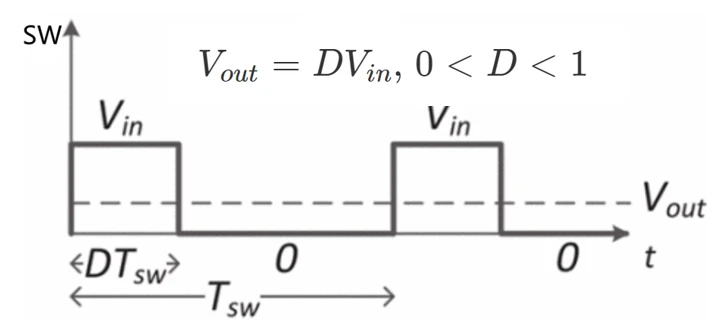

SW节点的电压由此在零和Vin之间变动，如下图所示，再通过LC滤波，输出电压由D*Vin给出。
混合变换器 - Boost模式
升压模式很有趣，与传统Boost相比有很大变化，它的Boost储能器件不再是电感，而是飞电容，此时的电感更像是Buck拓扑中的电感，和Cout搭配起到滤波的作用，它同样有两个操作阶段：

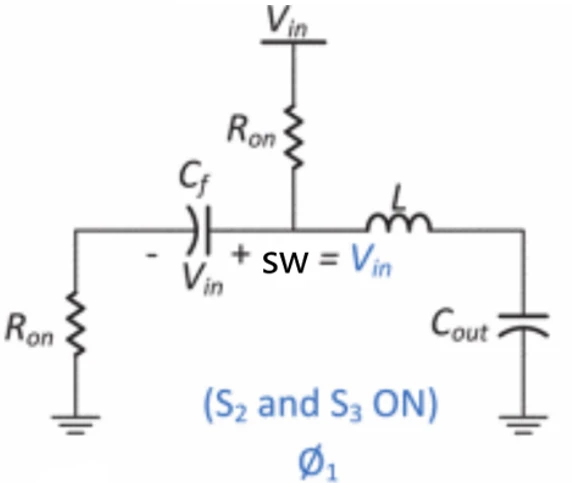

第一阶段：闭合开关S2和S3，Ron为开关导通内阻，关断开关S1和S4，Cfly电容将被充至Vin，左负右正，SW节点电压为Vin。

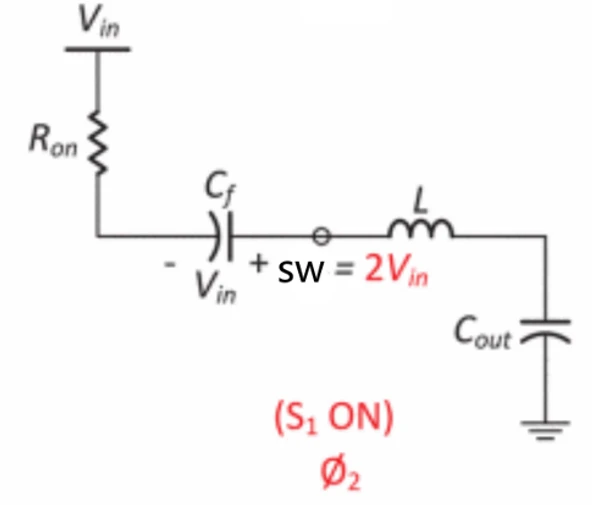

第二阶段：闭合开关S1，其他开关关断，则Cfly电容上的电压与输入Vin串联叠加，在SW节点产生2*Vin的电压。

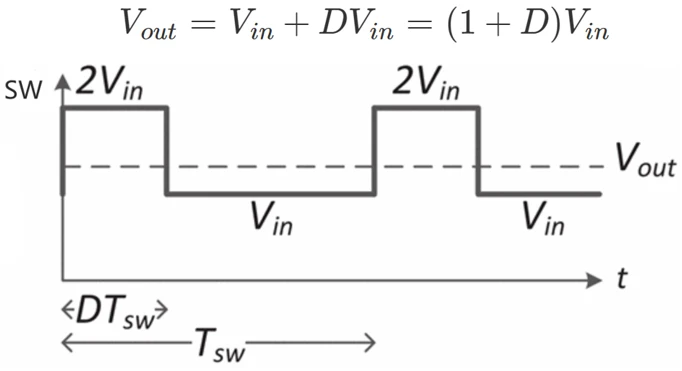

因此Boost模式下，SW节点电压将在Vin和2Vin之间周期性地变化，在经过L和Cout构成的低通滤波器滤波滞后，将取该SW节点波形的平均值作为输出电压，此时输出电压Vout由Vin+D*Vin给出，D的变化将导致Vout变化，改善了倍压电荷泵输出电压死板（2*Vin）的问题。
因为SW节点的电压有三种电平，即2*Vin，Vin和零，因此某种程度上也算三电平变换器。
总结
这个电路虽然有趣，但存在不少限制，表现为：
- Buck模式下，就是普普通通的Buck，没有提升效率、降低器件尺寸一说。
- Boost模式下，理论上最高输出电压仅为两倍Vin，可见不算真正意义上的Boost。但因为Clfy电容的加持，一定程度上能提高电路效率，降低电感尺寸，同时能够外加闭环反馈，控制占空比，实现输出电压可变。
