吴起这种“舍生取义”的思想，也会在手机的防护领域展现出来。我们会特意将TVS放置在最靠近接口（受攻击入口）的地方，让其成为抵御外患的第一道防线。而它确实也在最需要的时刻，以血肉之躯承担外界的猛烈攻击。必要情况下，它甚至会牺牲自我来我捍卫了整个系统的安全与尊严，是真正的敢死之士。
防护背景
为什么电路上需要TVS，又花钱又占地方，不要行不行？

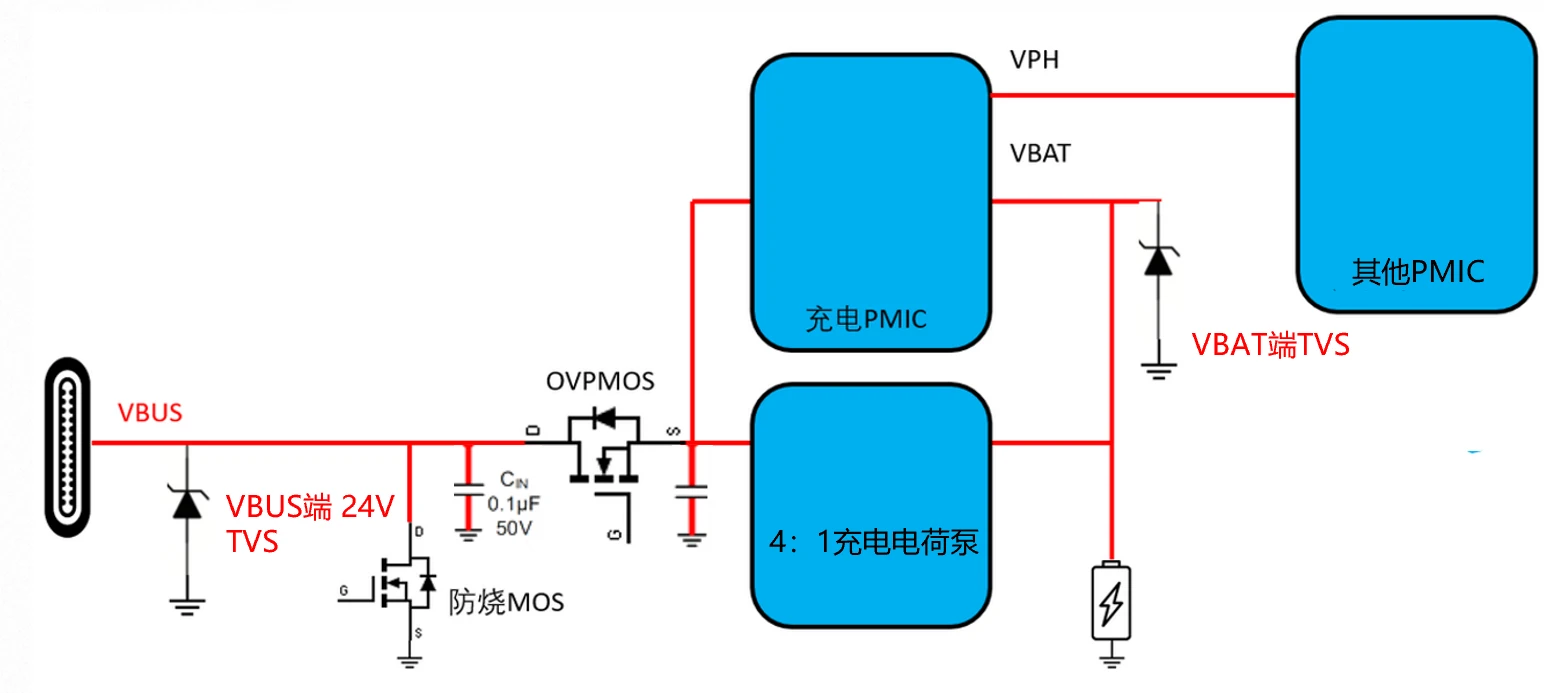

以手机的VBUS端口为例，其直接暴露在外，容易受到各种瞬态电压的威胁。
比如秋天人体产生的静电，其瞬态高压可能高达数千伏；
又比如浪涌，充电器插拔时可能产生高压尖峰；或者充电时，市电上有大功率电气设备快速通断，导致浪涌高压传导到手机端；或者充电时，刚好有雷电打在市电上，传导到手机端，表现为浪涌高压尖峰。
如果没有TVS，上述这些瞬态高压先会冲到手机的电源管理芯片，后冲到CPU、DDR、UFS等大件，造成永久性损坏，或者更为严重的间接故障，比如充电IC受浪涌打击后，过压充电，最终起火爆炸。
你自己出门不带伞，这没关系，但你会让你创造的产品出去害人吗？有良知的人不会做这种事情，人生赤条条来，赤条条走，坦坦荡荡，不亏欠任何人。回到某些“企业家”，在轮回的节点上，敢拍着胸脯说，没亏欠过任何人吗？敢说自己没偷工减料吗？尤其在用户认知不到的地方。
TVS原理
TVS，Transient Voltage Suppression，即瞬态电压抑制二极管，是手机中重要的防护器件。

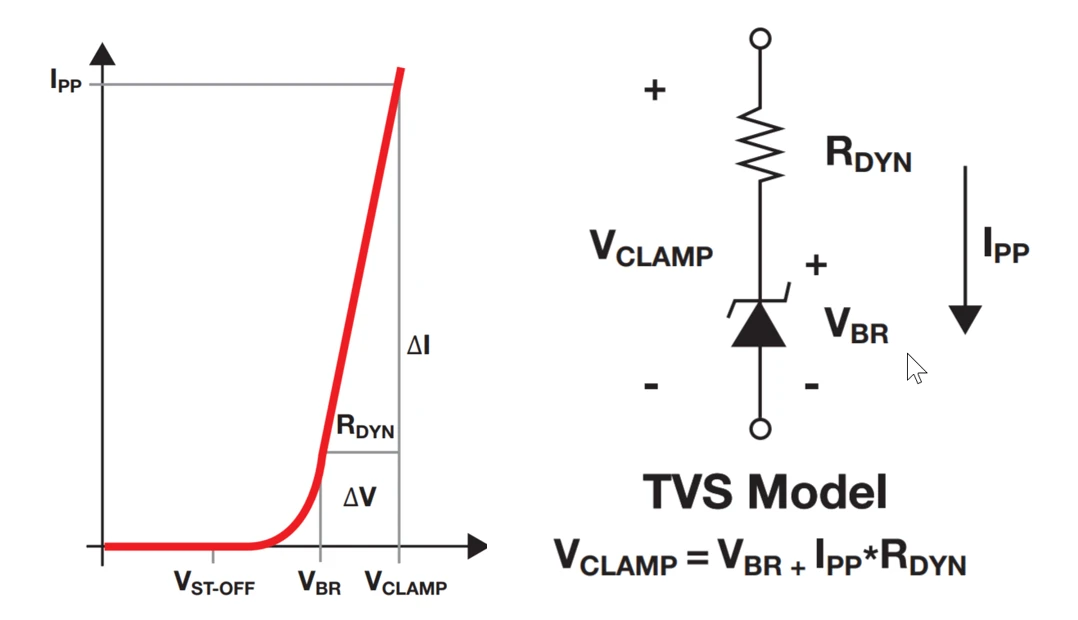

TVS反向并联在电路中，当电路正常工作时，处于高阻状态（截止），可以理解为开路；而当有异常高压时，TVS迅速由高阻状态变为低阻状态，用自己的身躯泄放异常高压（自身流过瞬时大电流），把异常高压钳制在后级电路可承受的电压之内，保护后级电路免遭高压击穿。当异常过电压消失后，TVS又恢复为高阻态。
TVS参数之Vrwm
如果问TVS中哪个参数最基础，那就是Vrwm，Vrwm也称工作电压，比如在沟通中常说某个24V的TVS，这个24V指的就是Vrwm。
TVS管的Vrwm电压要略高于线路最高工作电压，这样才能保证TVS不漏电或漏电流微弱到忽略不计。因为正常的情况下，TVS是不工作的，即处于截止状态。
那Vrwm能不能远高于电路的工作电压呢？
不能，原因有二：
- 通常Vrwm越高，其钳位电压Vc也会较高，Vc电压过高有可能损坏后级电路。
- 如果Vrwm远大于后级电路的工作电压，甚至超过了电路最大可承受的高压Vmax，则结果很明显，对于特定区间的高压，TVS处于划水摸鱼状态，它就不钳位，有相当于没有。
以手机VBUS端口的TVS为例，根据PD3.0-PPS规范，其充电电压最大为20V，所以手机上通常选择24V Vrwm的TVS。
TVS参数之Vc
如果问TVS哪个参数最重要，那就是Vc，钳位电压，选管子不关注Vc就相当于叶公好龙。
TVS作为敢死之士，真正起作用时，就是Vc时刻。它代表了在遭受浪涌冲击时，能将电压“压制”到多低。Vc必须低于后级芯片（如PMIC）的最大耐受电压。

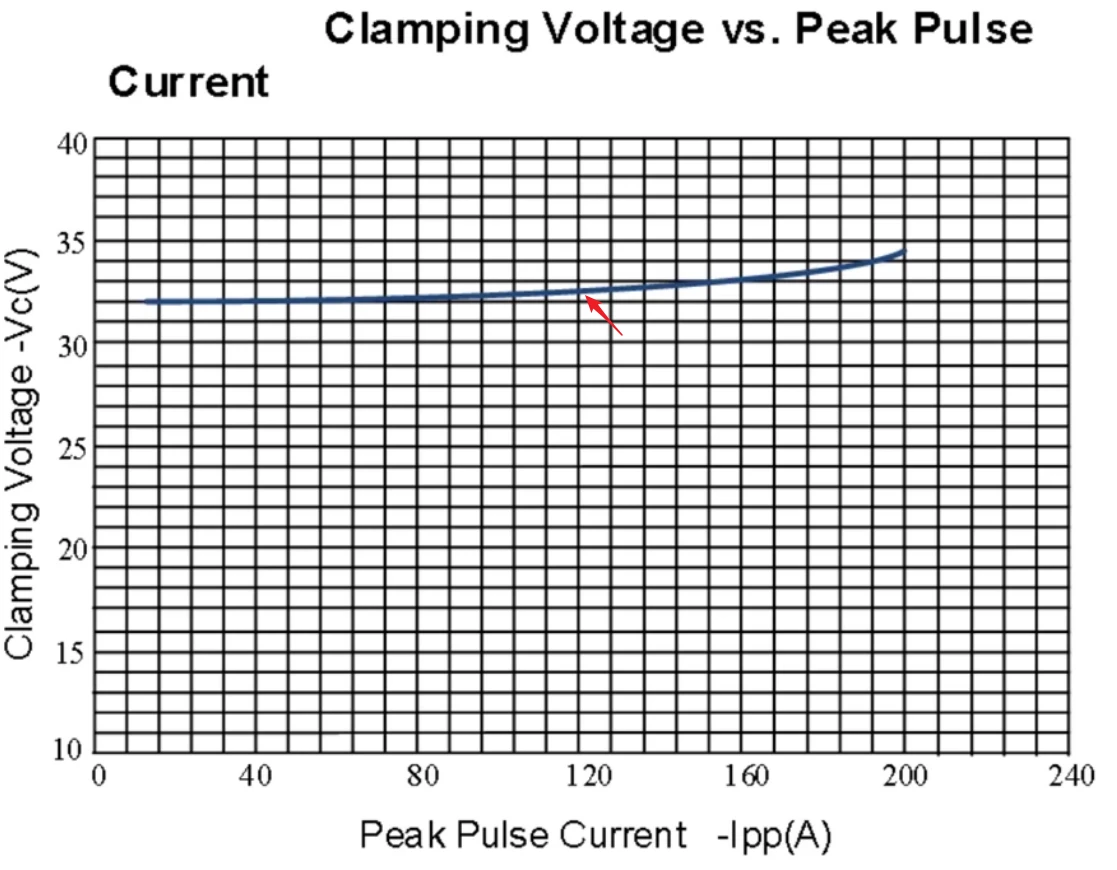

举例某24V TVS管的钳位电压与峰值脉冲电流关系曲线如下图，我们可看到TVS在承受IPP为120A的8/20μs脉冲时，Vc为32.5V，这意味着即使一个高压脉冲袭来，只要承受电流不超过120A，TVS能确保到达后方芯片的电压不会超过32.5V。
TVS参数之VBR
VBR通常指在规定的直流电流下测到的TVS两端电压。
测试电流通常选取1mA，但对于低压TVS，由于漏电流较大，部分TVS供应商选取的大一些，如5mA或者10mA，供应商的规格书会标明测试条件。

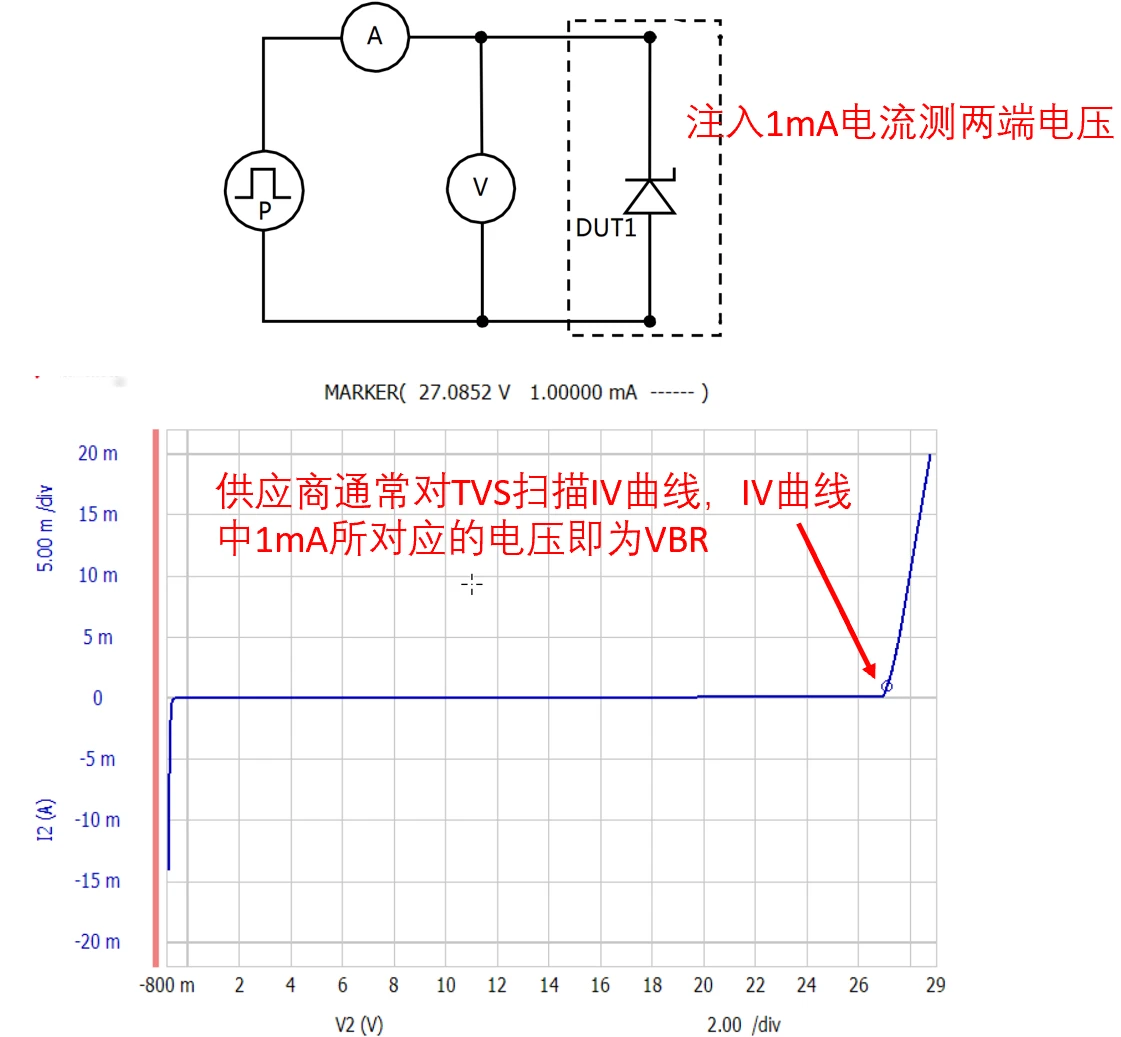

VBR测试电路下图所示，注入恒流源，读出TVS两端的电压即为击穿电压。电流施加时间应不超过400ms，以免TVS过热损坏。
TVS参数之IR

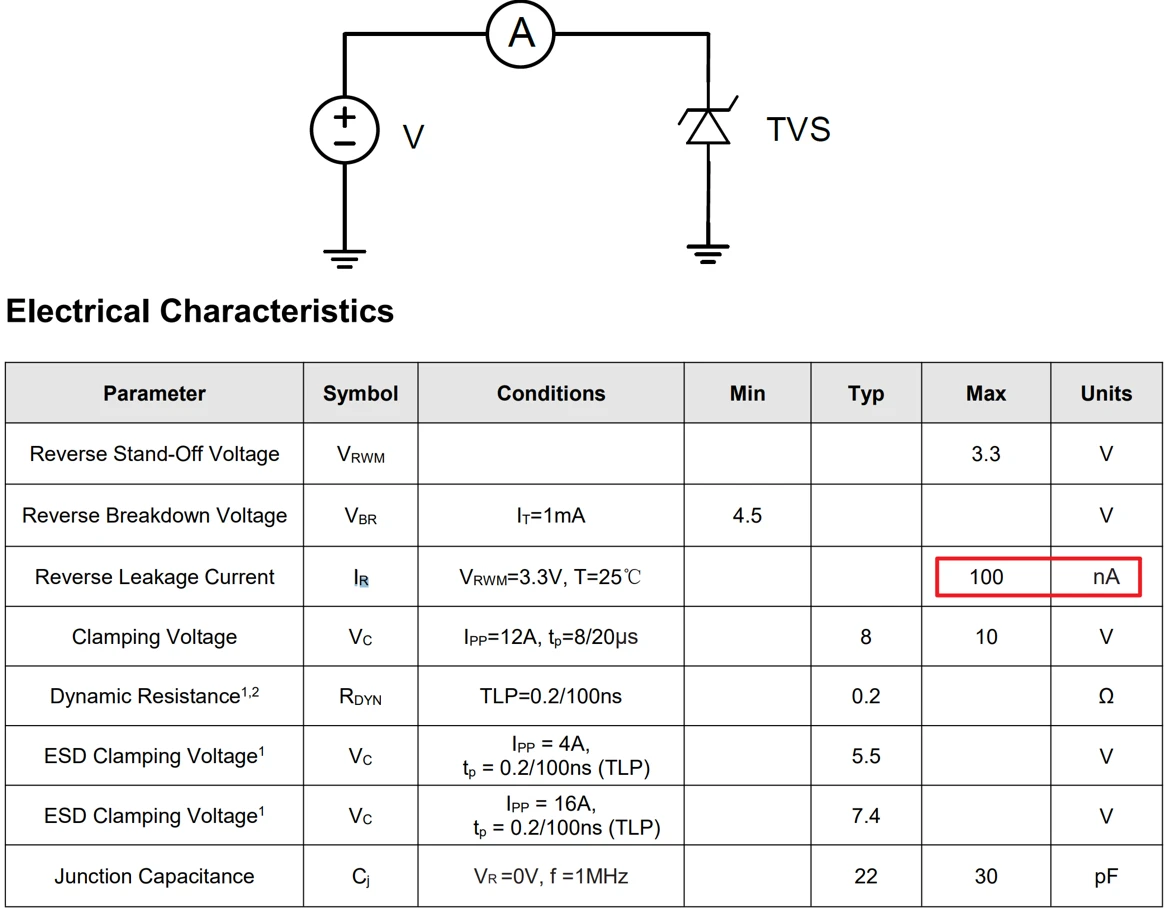

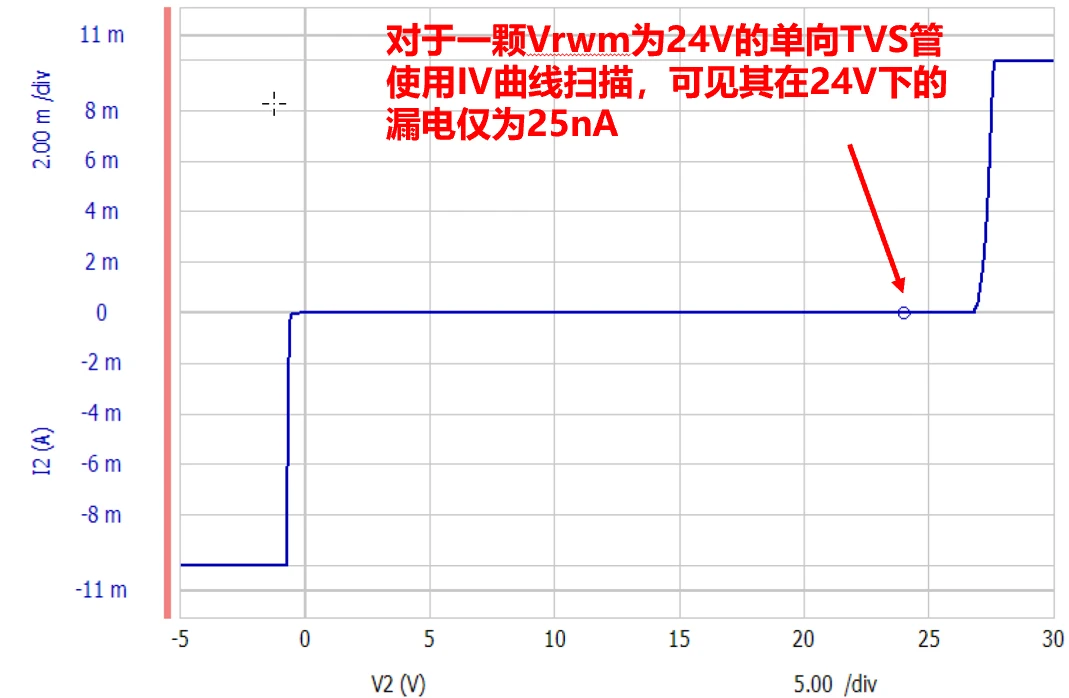

IR，漏电流，指在规定温度和Vrwm电压条件下，流过 TVS的最大电流。IR的测试电路如下图，采用电压源提供直流电压偏置，设置为Vrwm电压，然后用万用表测量电流，即为IR。
对于一些低功耗电路，要特别关注IR参数，以免对系统功耗造成影响。
TVS参数之结电容
结电容是指TVS的寄生电容，它由PN结面积和反向电压决定。TVS的功率越大，结面积就越大，寄生电容也越大。

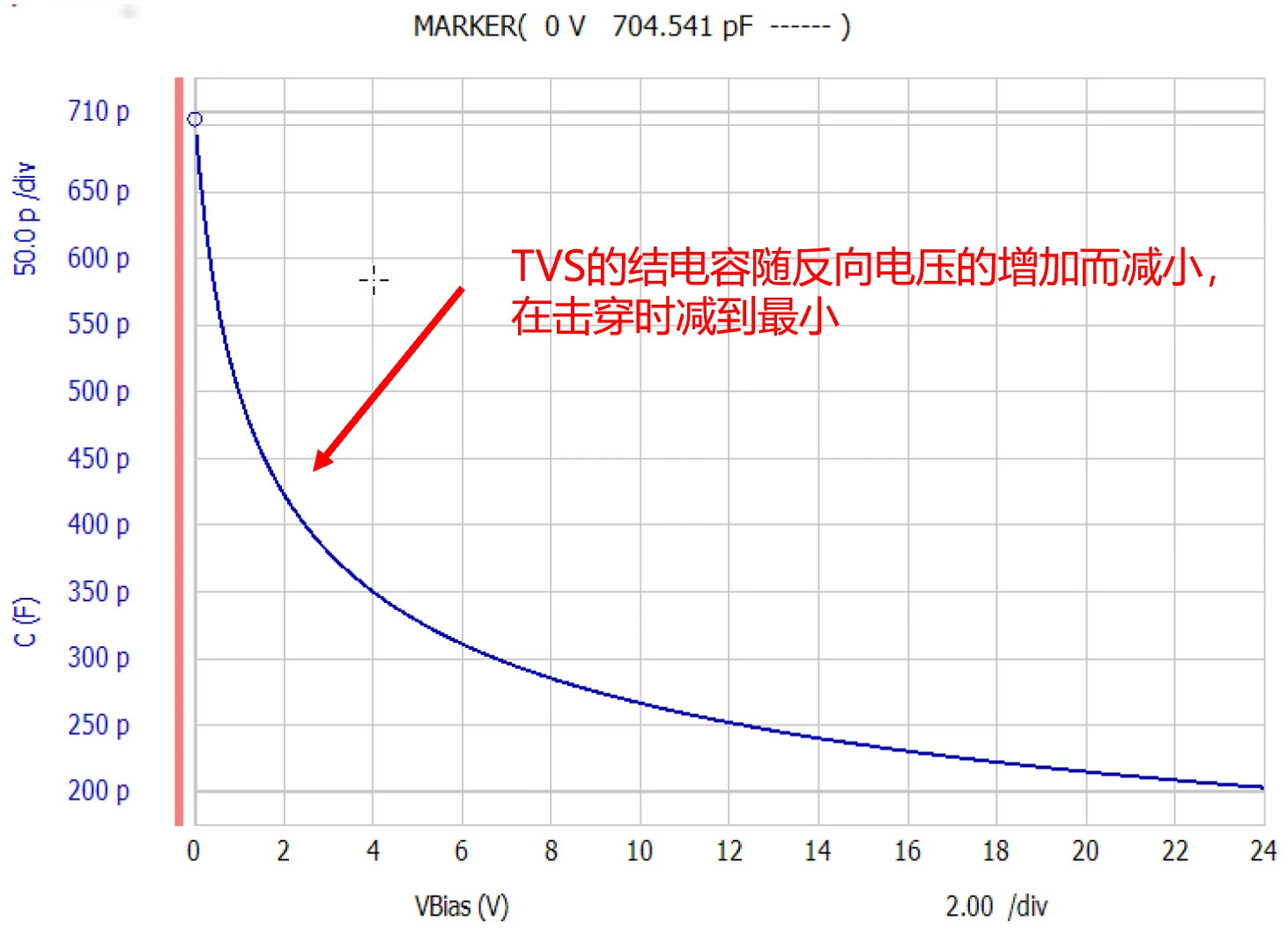

TVS的结电容随反向电压的增加而减小，在击穿时减到最小。
对于VBUS这种纯电源线，结电容通常不是大问题，可以容忍几百皮法甚至更高。但对于高速通信电路，其信号线上的TVS，要特别关注结电容参数，结电容越大，则边沿变缓，眼图变差，影响通信质量。
TVS参数之IPP
TVS所能安全承受而不损坏的最大瞬态脉冲电流。它代表了TVS的能量吸收能力。这个值越大，TVS能抵御的浪涌事件能量就越强。通常根据行业标准（如IEC 61000-4-2 for ESD, IEC 61000-4-5 for Surge）来规定测试条件。
总结
TVS没有C位出道的风光，却承担了最基础、最危险、最不讨好的工作。但正是这份默默奉献，才让屏幕的艳丽、相机的精彩、游戏的流畅成为可能。
生时，承担伤害；死时，就算死，也是独自赴死，防护电路不出其他的严重故障（比如燃烧、爆炸），把电路的维修成本降到最低。
故给TVS赋予一种悲壮崇高的色彩，它不再是冷冰冰的电子元件，接下来讲述由TVS和OVP模块组合构成的防护设计。
