对于一个电源工程师来说，在他初入江湖时，电源纹波测试是他新手期必不可少的一个业务。导师通常会手把手教他测试方法，有的导师甚至会为他阐述原理，让他知其然，更知其所以然。说到这里想感慨几句，导师的爱，是冰冷公司所少有的温馨瞬间，不为名、不为利，在相互倾轧的职场丛林是非常难得的。
那么，为什么要进行纹波测试，那么多电源，那么大工作量，枯燥无味，能不能不测啊？
背景
电源纹波是电源所固有的，是叠加在直流输出上的交流信号，一跳一跳的，像是电源的心跳一样。但它更是照妖镜，是评估电源质量的重要手段。因电源问题导致的产品故障案例比比皆是，不胜枚举。这其中任何一个故障事件都可能让新手期的你吃不了兜着走。
以前古早的电路电源，其输出电压是5V或3.3V，假如有100mV的纹波，可接受，没问题。但当今的电路，以手机为例，其最小的供电电源甚至低到了0.5V，哪怕几十毫伏的纹波都很危险，严重影响稳定性。因此小电压、大电流的电源设计越来越成为挑战，纹波的测试也越来越重要。
此外，由于产品集成的模块越来越多，以手机为例，里面的平台、马达、LCM、CCM、DDR、UFS、传感器、音频、射频等模块都不是省油的灯。塞进来的东西越多，客观上更容易产生耦合（A影响B，B影响C等等），纹波会更容易耦合到信号链中，导致信噪比（SNR）下降、测量精度变差、通信质量恶化等现象。
此外，长期在较大纹波下工作的电子元件会发热严重，从而加速老化，缩短整个产品的使用寿命。就像年轻人在高压下天天熬夜加班，被资本家的罪恶业火所榨干，在水泥森林中被抽取灵魂。
综上，很多行业、很多公司都会制定较为完备的电源纹波测试规范，对电源纹波进行系统性的测试。
通常的纹波要求是输出电压的+/-5%，有的甚至要求+/-2.5%。
如何测量纹波

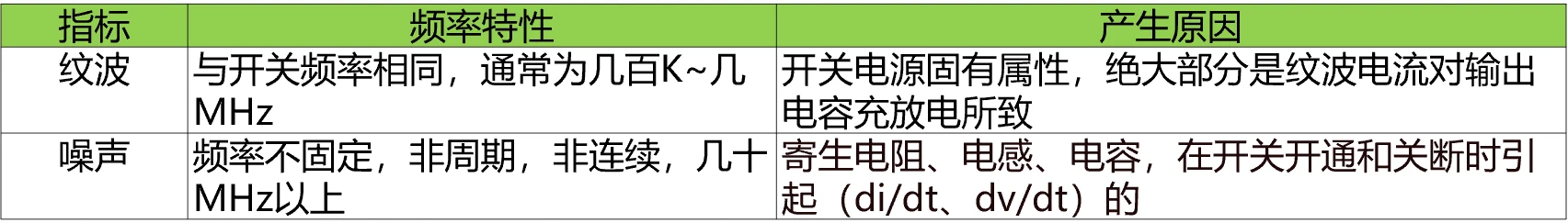

1、打开带宽限制，限制示波器带宽为20MHz，避免高频噪声影响纹波测量。因为你要测试的是纹波，而非噪声，纹波是电源闭环反馈过程中，电源的开关动作导致的，电源开关频率通常远小于20MHz，因此限制示波器带宽为20MHz。
打开带宽限制，就像给示波器上了一套滤镜，只让主角-纹波上场，把龙套-噪声赶下台。

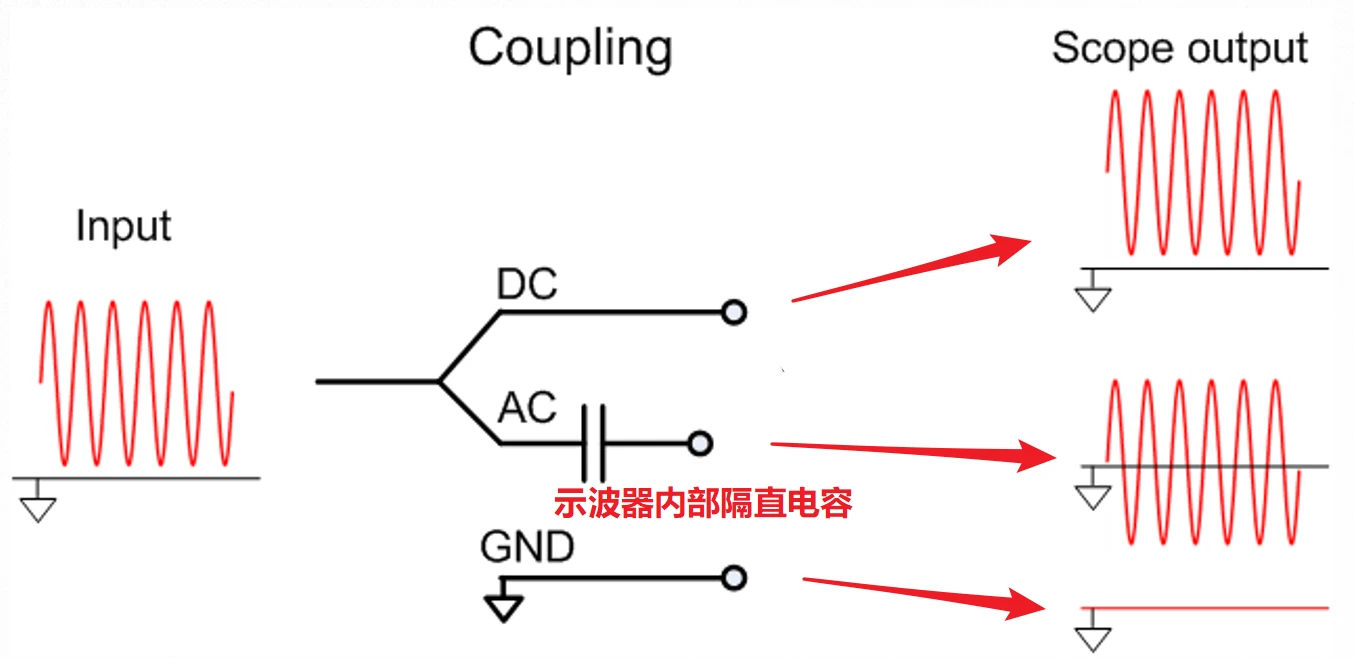

2、耦合方式选择为交流耦合，以便去掉直流电平，以更小的垂直档位（mV级）来仔细观测交流纹波，不关心直流电平。

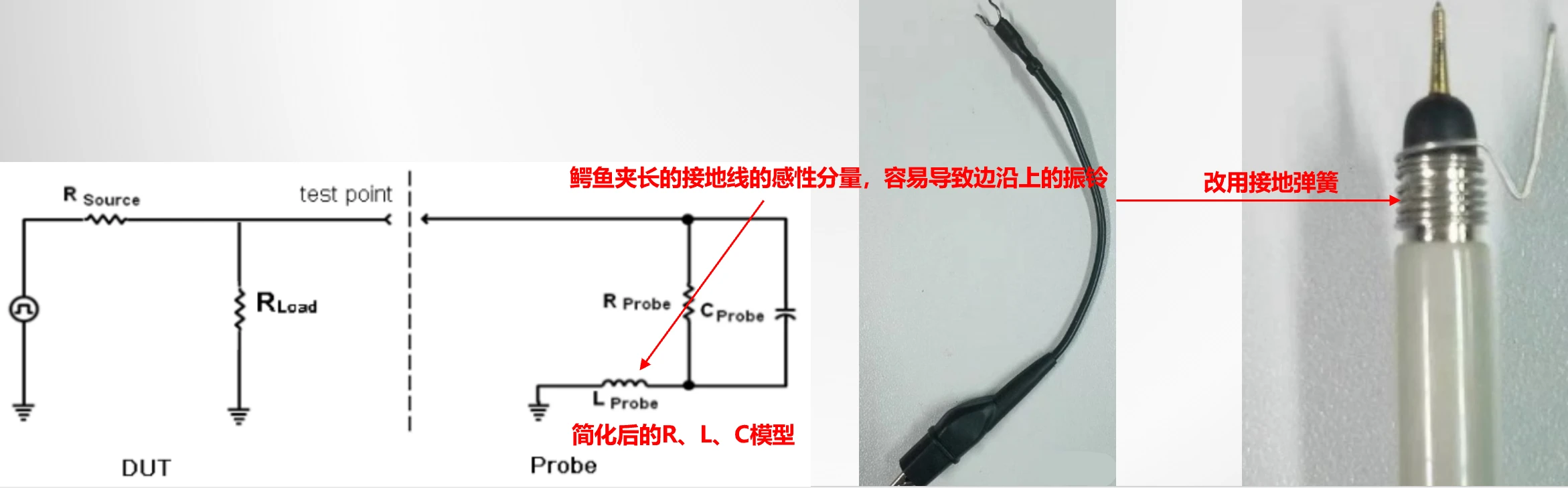

3、不要使用鳄鱼夹接地，而是使用接地弹簧。如果没有弹簧，可以自制接地线缠绕在探头地壳上。

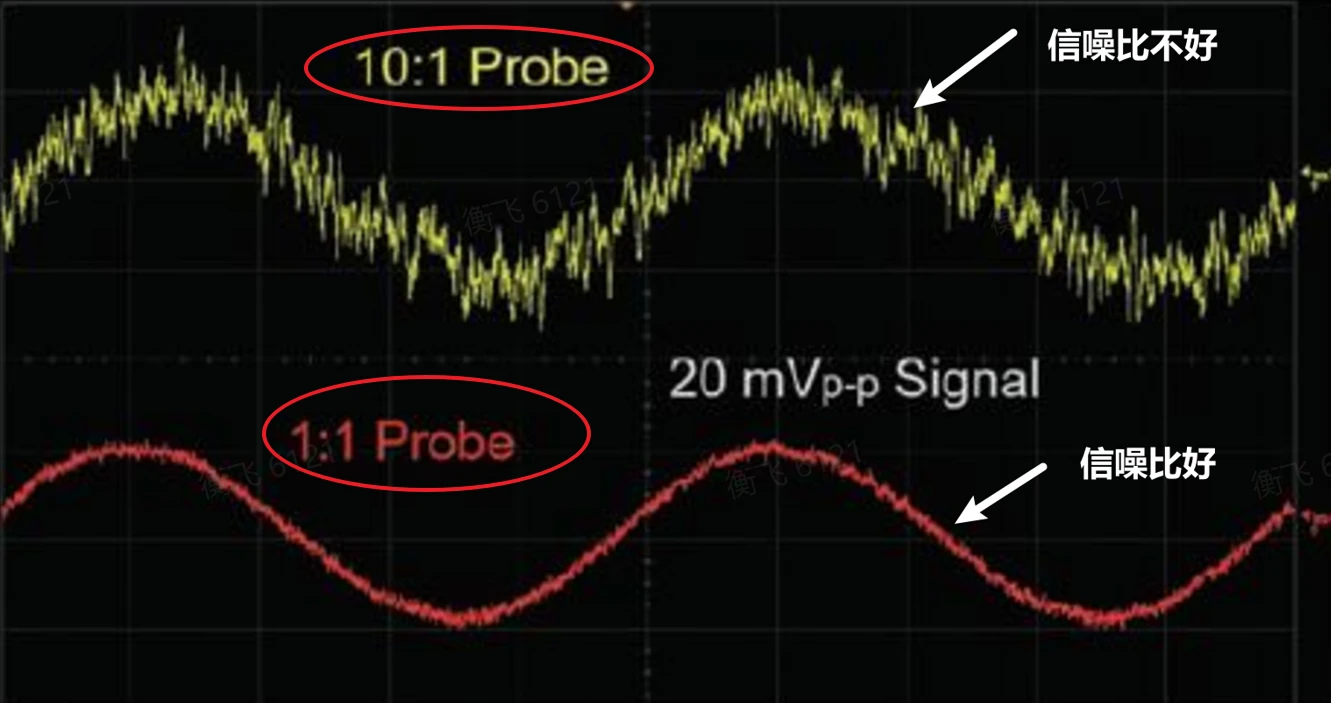

4、评估探头种类的影响，若探头为*10探头，其先缩小再放大的架构会降低信噪比，因为底噪也会被放大，看起来有点糊。所以*1探头要好于*10探头，50欧姆同轴线缆+隔直电容所做成的探头又好于*1探头。但根据实践经验来看，*10探头在手机电源测试中完全够用，*10探头也是最为方便获取的。
5、必要时可以打开示波器的无限余辉功能，有助于解决时基设置不当，或人眼疲劳，导致抓不到电路最大的纹波。
如果异常波形是偶发或者瞬态的信号，虽然示波器已经捕获并显示出来了，但人眼可能来不及观察，屏幕就刷新了。或者人不可能一直死死盯着屏幕，这就有可能错过故障信号，这时候可以采用余辉显示模式。
余辉模式其实就是信号的长时间的叠加显示，即存在历史效应。在余辉模式下，当新的波形到来时，原有的波形不会被抹掉，因此可以观察到曾经在屏幕上出现过的各种波形的情况。这样即使人去睡大觉，波形的异常也会被记录下来。
手机电源纹波实测

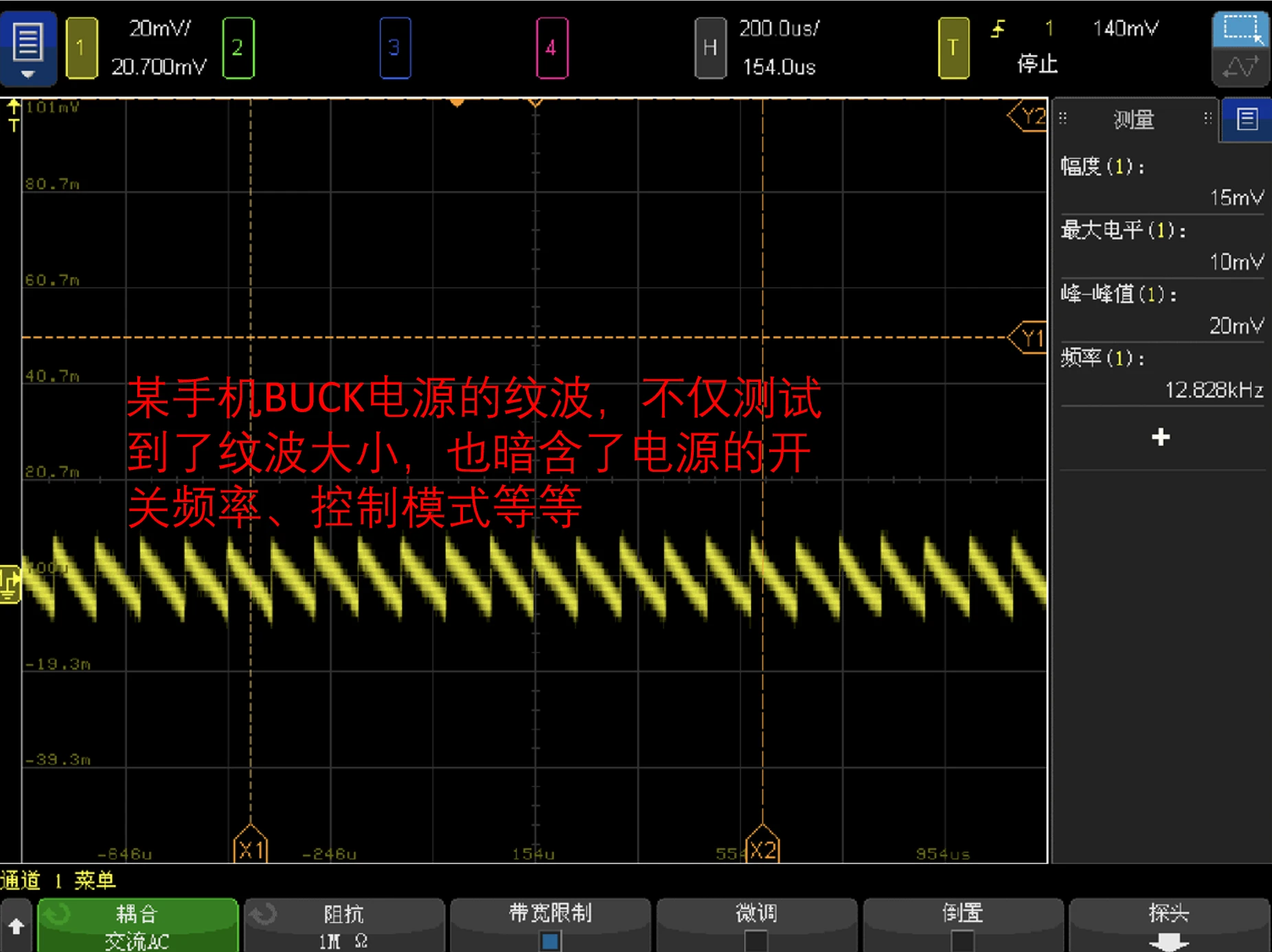

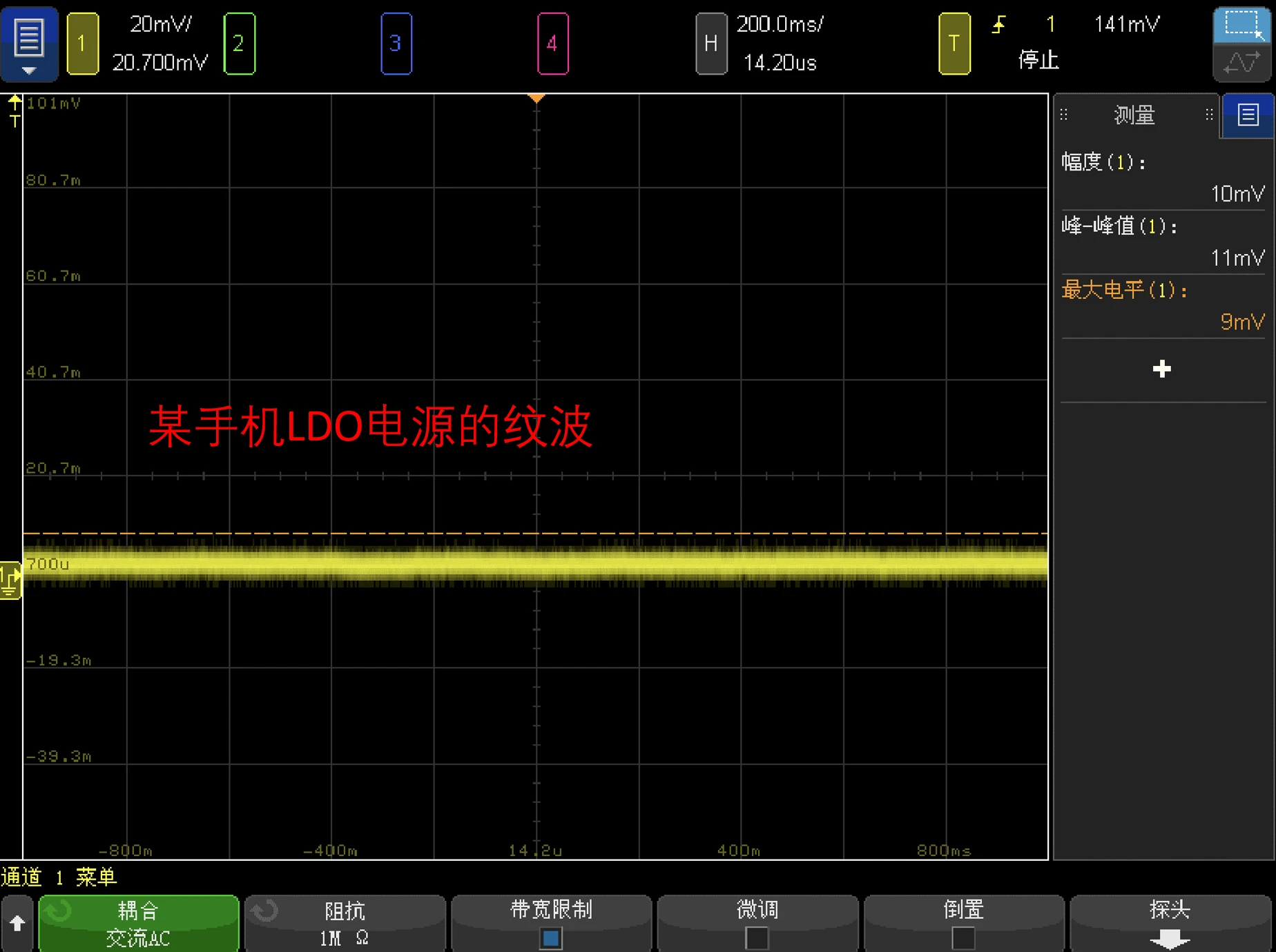

下面两张图是某手机电源纹波的实测，其实包含了很多信息，专业人士能通过纹波揣测出很多东西。
