SIM卡识卡波形

SIM卡有VCC、RST、CLK、GND、VPP、I/O几个引脚，系统通过VCC脚给SIM卡供电。
当前手机上常用的是B类（3V）和C类（1.8V）卡，5V的A类卡已经不再使用，退出潮流了。

为什么你的手机能自动识别不同电压的SIM卡，即是如何识别B类和C类卡的呢？

识卡流程

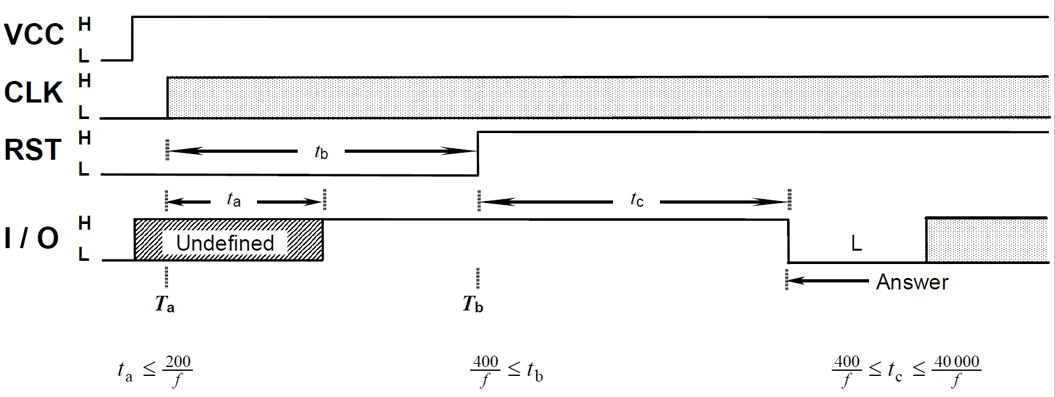

流程如下图，可分为如下几个步骤：

1. VCC、CLK先后上电，CLK上电之后，SIM卡应在200个时钟周期（ta）内将I/O设置为状态H，并且将RST保持在低电平状态至少400个时钟周期（延迟tb）。当RST处于状态L时，手机AP应忽略I/O上的电平状态。
2. 经过时间Tb，RST由AP端驱动进入高电平状态。在RST信号的上升沿之后，SIM卡的I/O应当在400到40000个时钟周期（tc）之间开始应答，即发送ATR（Answer To Reset）命令给CPU，ATR是一串有特定格式的字节。
3. 如果SIM卡没有发出ATR，说明没有插卡或者给的电压不对，手机的系统会再次发起更高电压的识卡流程。
4. 如果多次识卡均失败后，则识卡过程停止。

识卡过程波形

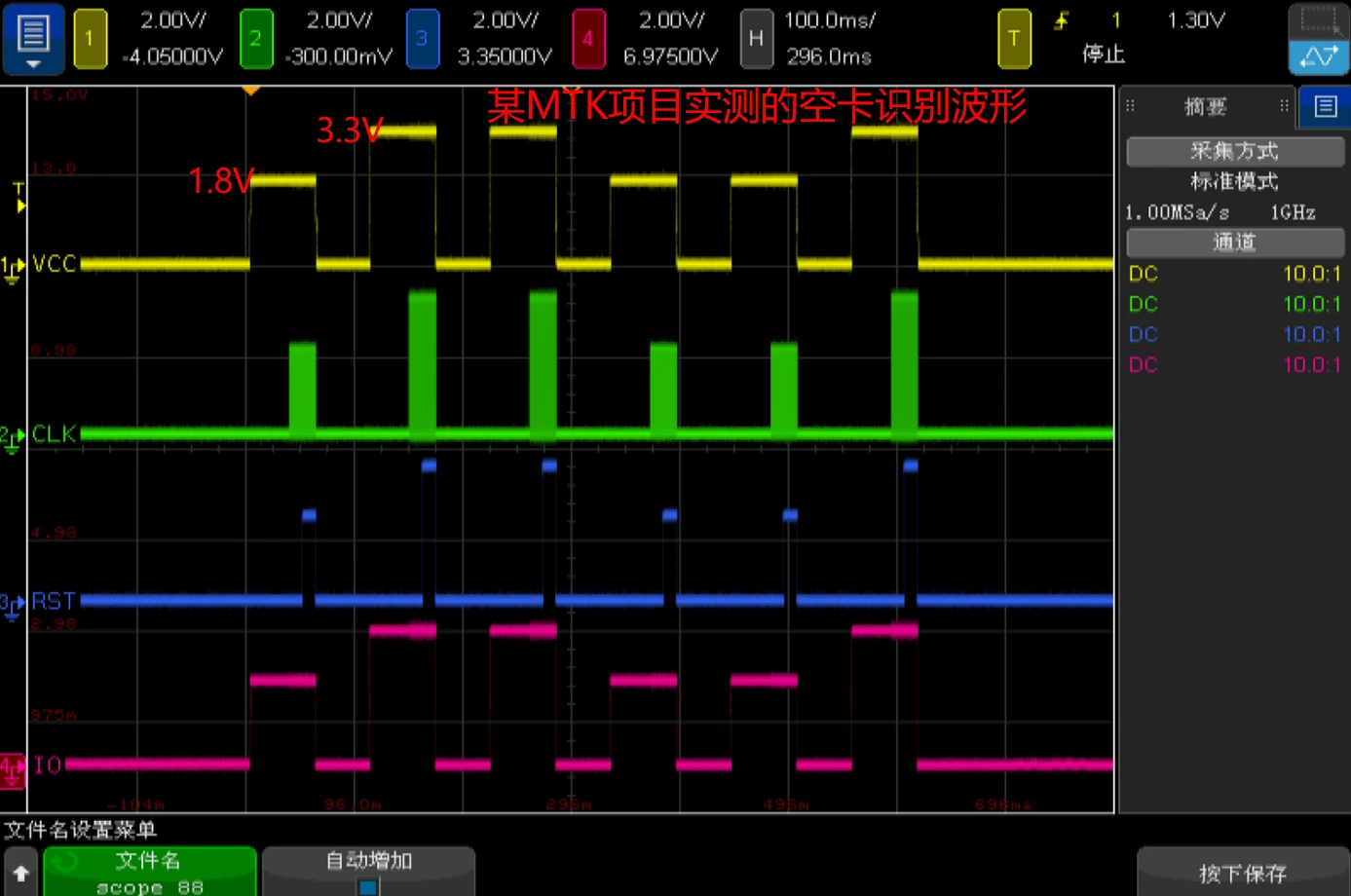

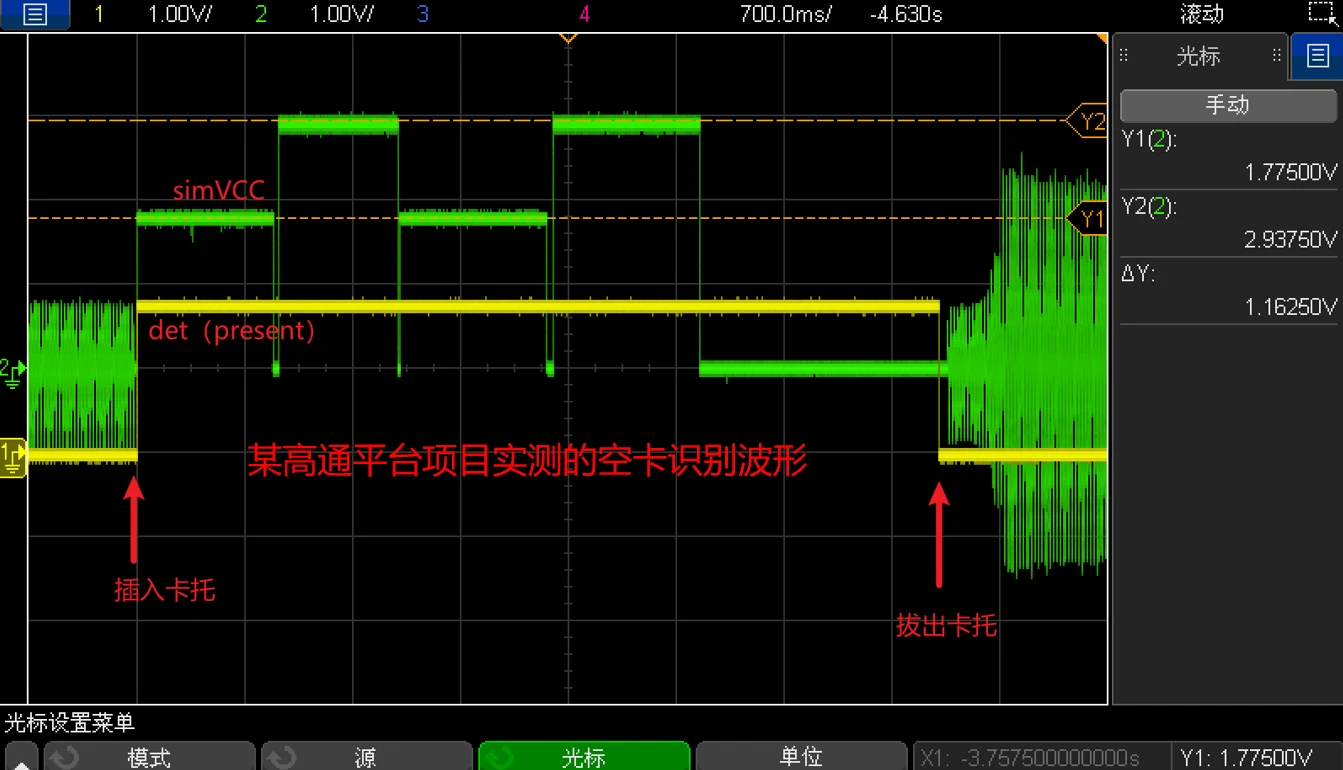

如下图，仅插入SIM卡托（没有SIM卡）以后，手统会先提供1.8V的电源给SIM卡供电，进行识卡。但法统发现识别不到卡，于是调整为3V供电再次进行识卡。多次识卡均告失败，识卡过程停止。
