故知胜有五：知可以战与不可以战者胜，识众寡之用者胜，上下同欲者胜，以虞待不虞者胜，将能而君不御者胜。 - 《孙子兵法·谋攻篇》
孙子说：“知道能作战或不能作战的一方会取胜”，打得过就打，打不过就跑，为将之智，贵在知止。就像打王者荣耀回城补血，打不过还硬刚，那不是送人头吗（鲁莽鲁班低头忏悔）？
如果把电源芯片比作国家，那么UVLO功能就是一个良将。UVLO知道何时该猛攻，何时该躺平，以规避恶劣条件下的徒劳。
UVLO 的全称是 Undervoltage Lockout，常译为欠压锁定（电压低被锁在门外），广泛集成在电源芯片内部，是一种关键且基础的功能，你随意翻看电源芯片datasheet，基本都有这个功能，举例如下图。
背景
简单来说，UVLO的作用是监控芯片的输入电压Vin，当Vin低于一个预设的阈值时，便强制关闭芯片，使芯片进入一种确定、安全的状态，关机大吉。
那为什么要强制规定一个范围呢？
电源芯片属于物理实体，它不可能0帧（伏特）起手，必定有个可正常工作的电压范围：
- 如果大于这个范围，大家都理解，芯片有过压损坏的可能性；
- 如果小于这个范围，仍强行让芯片工作，可能会导致不可预测的行为，猝死也不是不可能。
UVLO这个功能不接Vin过压的活，接的是Vin处于欠压时的活，它会关闭芯片（关闭后稳定），防止芯片背Vin的锅。
需要说明的是，UVLO不仅能保护芯片，也能保护供电方，比如若是电池作为Vin供电的话，UVLO功能一定程度上可防止防止电池被榨干到一滴不剩，因过放而损坏。
工作过程
UVLO电路包含两个关键阈值，非常像谈恋爱时的结合阈值和分手阈值。
- VUVLO_RISE阈值，当Vin从低向高上升时，必须达到这个电压值，芯片才会解除UVLO，开始正常工作。像男生追求女生时，要付出很多，才能获得芳心。
- VUVLO_FALL阈值，当Vin从高向低下降时，必须降低到这个电压值以下，芯片才会触发UVLO，并关闭输出。像情侣分手时，因为有太多美好经历，难以割舍，非要心灰意冷才会斩断情丝。
如果你谈过恋爱，你可能会察觉到这两个阈值之间存在一个差值，我们称为迟滞值。迟滞（滞回）特性增加了系统的稳定性，防止UVLO功能在阈值（单一阈值）处反复振荡。也避免情侣间感情来得快、去得快，分分合合不消停。
下面将整个过程分为四个阶段，讲述UVLO的工作过程：

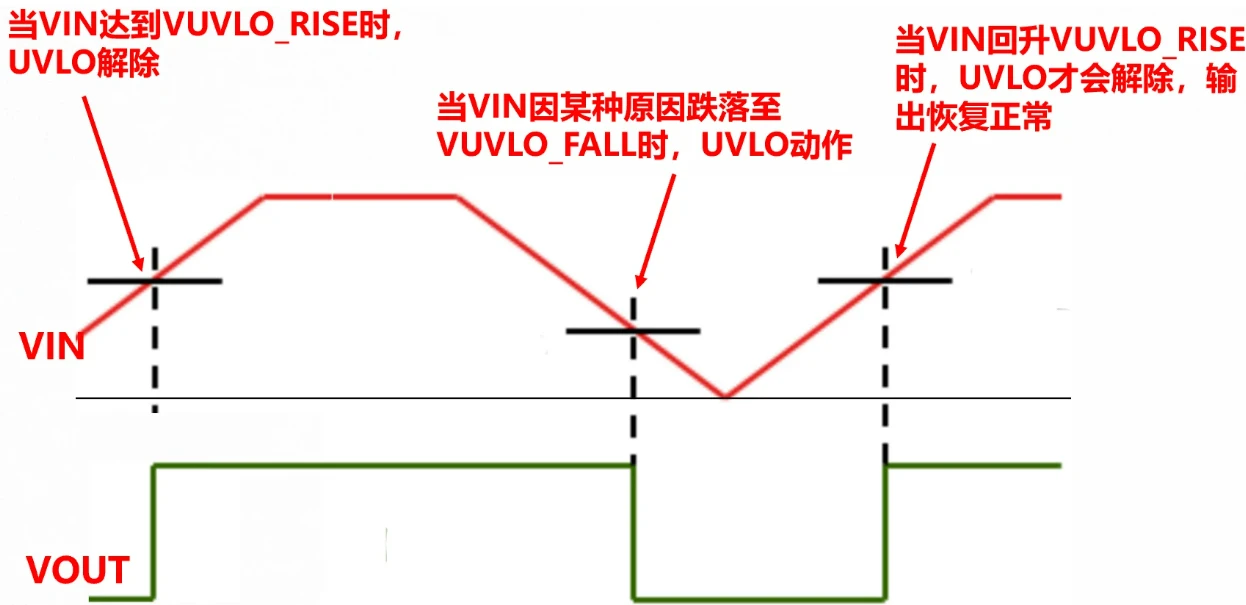

- Step1：如下图，芯片初上电，输入电压逐渐升高，在达到VUVLO_RISE之前，芯片保持，即为UVLO状态。
- Step2：当Vin超过VUVLO_RISE时，UVLO解除，芯片开始工作，输出电压开始建立。输入电压在正常范围内，芯片将持续稳定工作。
- Step3：但如果Vin因某种原因跌落，并降至VUVLO_FALL，UVLO功能被触发，芯片关闭输出。
- Step4：芯片保持关闭，直到输入电压再次回升到VUVLO_RISE以上才能恢复正常。

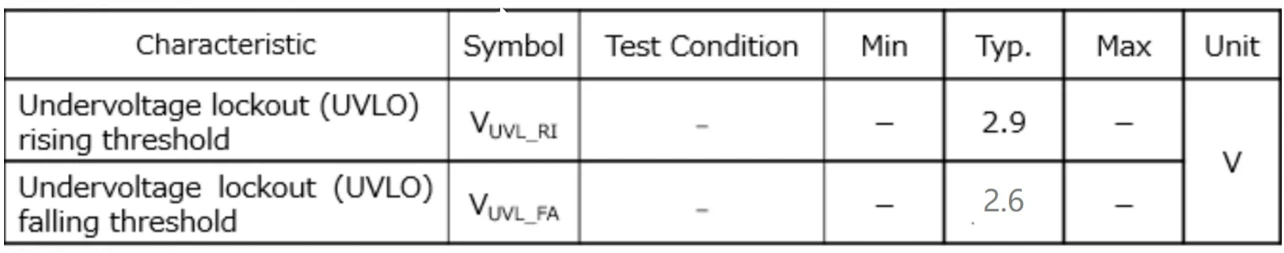

下图展示了某电源芯片的UVLO参数，可见VIN低于2.6V时，UVLO功能生效；当Vin回升到2.9V以上时，芯片恢复正常；芯片具有0.3V的迟滞。
实现原理
对于电子技术，我们要知其然，更要知其所以然，那么UVLO是如何实现的呢？

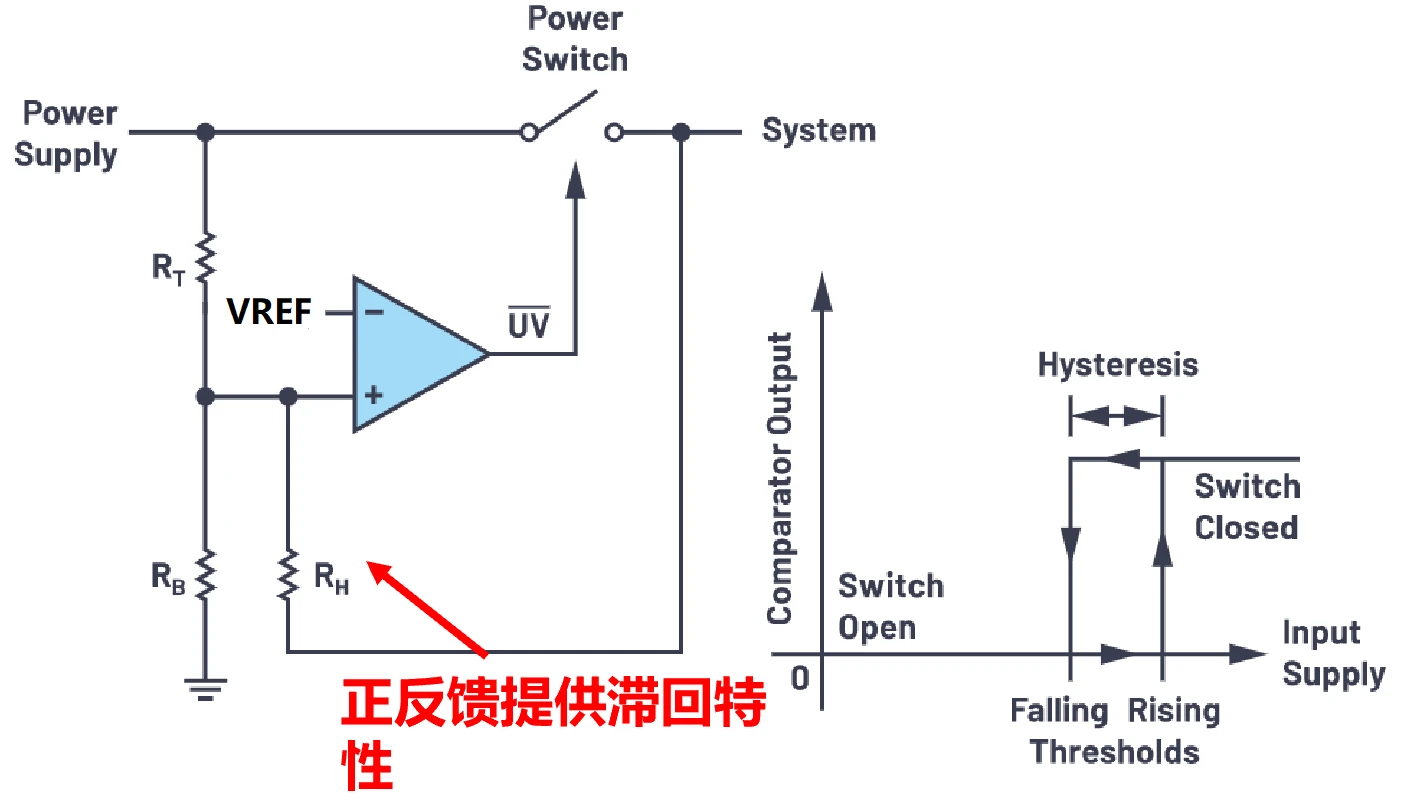

如下图（图片来自ADI官网），实现的核心就是个比较器，比较器的IN-接基准电压，IN+对Vin进行采样，比较器的输出控制一个开关。
通过正反馈电阻RH形成正反馈，带来滞回特性。
这种属于模拟电子领域的基础知识，在此不讲述的过多。

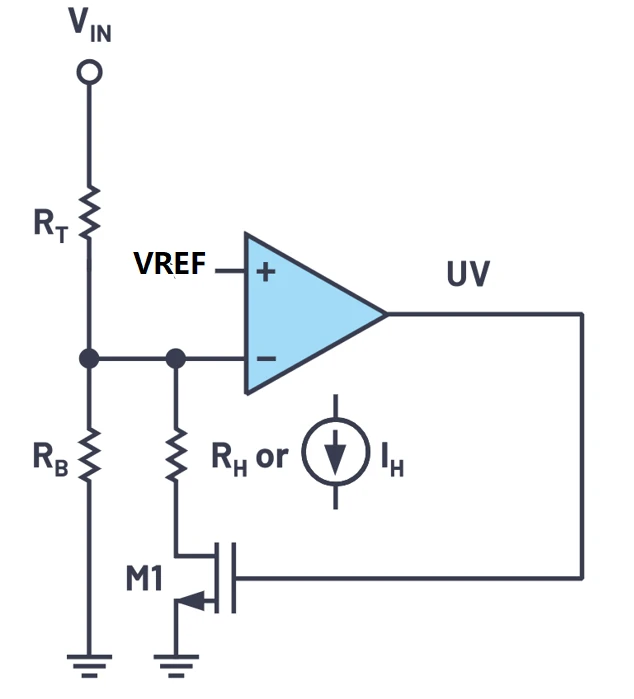

除了通过正反馈电阻方式引入滞回特性，还可以通过一个电阻和一个MOS来改变分压值，间接形成滞回特性，如下图所示：
- VIN处于正常电压时，比较器输出低电平，M1是关断的，此时的UVLO_FALL便是VREF*(RB+RT)/RB。
- 如果VIN因某种原因跌落，低于UVLO_FALL时，芯片将进入UVLO状态，M1闭合。
- 进入UVLO状态后，如果VIN接下来回升，必须回升到UVLO_RISE，即VT*((RB//RH)+RT)/(RB//RH)时，才会退出UVLO状态，整体才会恢复正常。
总结
UVLO可以看成是芯片的守门人。它确保芯片只在电压充足的条件下工作，避免了低压输入下的不稳定和潜在损坏，为芯片的可靠运行提供了保障。无论是LDO、Buck还是Boost，UVLO都是一个不可或缺的基础功能。
解读芯片的功能时，有时发现芯片比人更像人。芯片在电压够时就疯狂输出，电压不够就立马躺平，绝不搞996福报，累垮自己。而这个社会中的人，却因现实环境的无奈，佩戴牛马套装，终生为之而奔波劳苦。
