早期，3.5mm耳机接口曾是手机上的经典接口，这个老兄曾陪伴我们数年，带给我们欢乐。但现在业已退出时代浪潮，仅有部分低端机型在用。也许某一天，你会怀念由它所带来的那段简单、直接的电声转换过程，那段插着耳机摇头晃脑的青春时光。
我既然以夜枭手机网立派，记录这些逝去的老兄弟亦是我义不容辞的责任。
工作原理
3.5mm耳机是一个将电信号转化为声音的经典音频系统，其接口传输的是模拟信号，而不是0和1构成的数字信号。

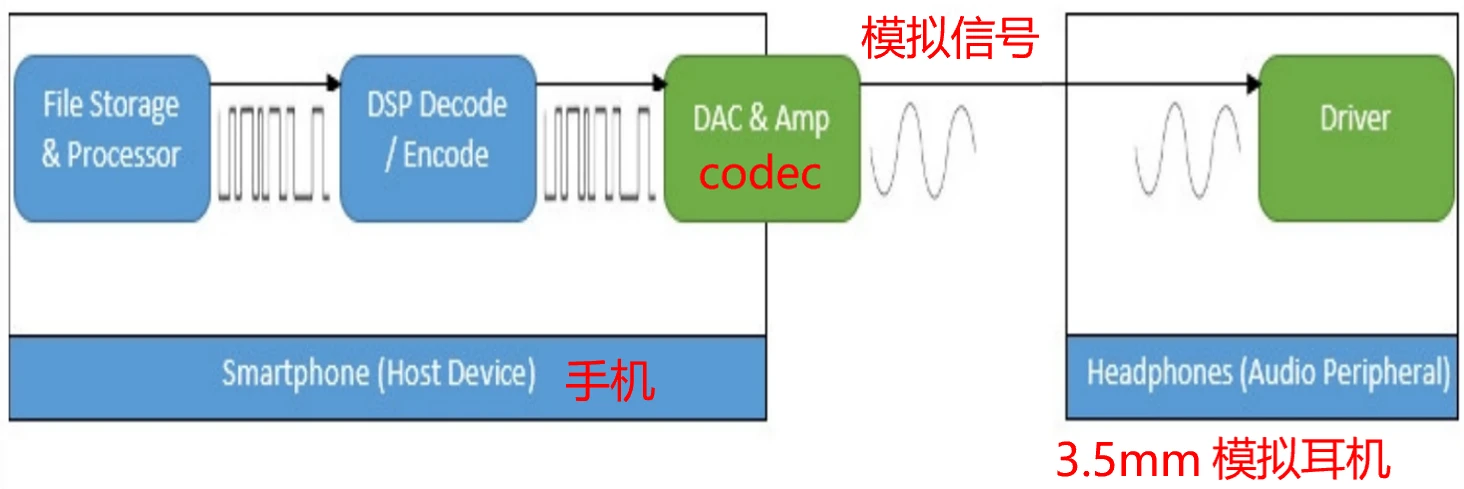

如下图，手机内部的关键音频芯片，codec，其内部的数模转换器（DAC），将手机中存储的MP3等音乐文件转换成两路（左、右）连续的、电压高低变化的模拟信号，然后再由codec芯片内部的放大器（小功率耳放）放大，最终被送到3.5mm接口上。
3.5mm耳机类型

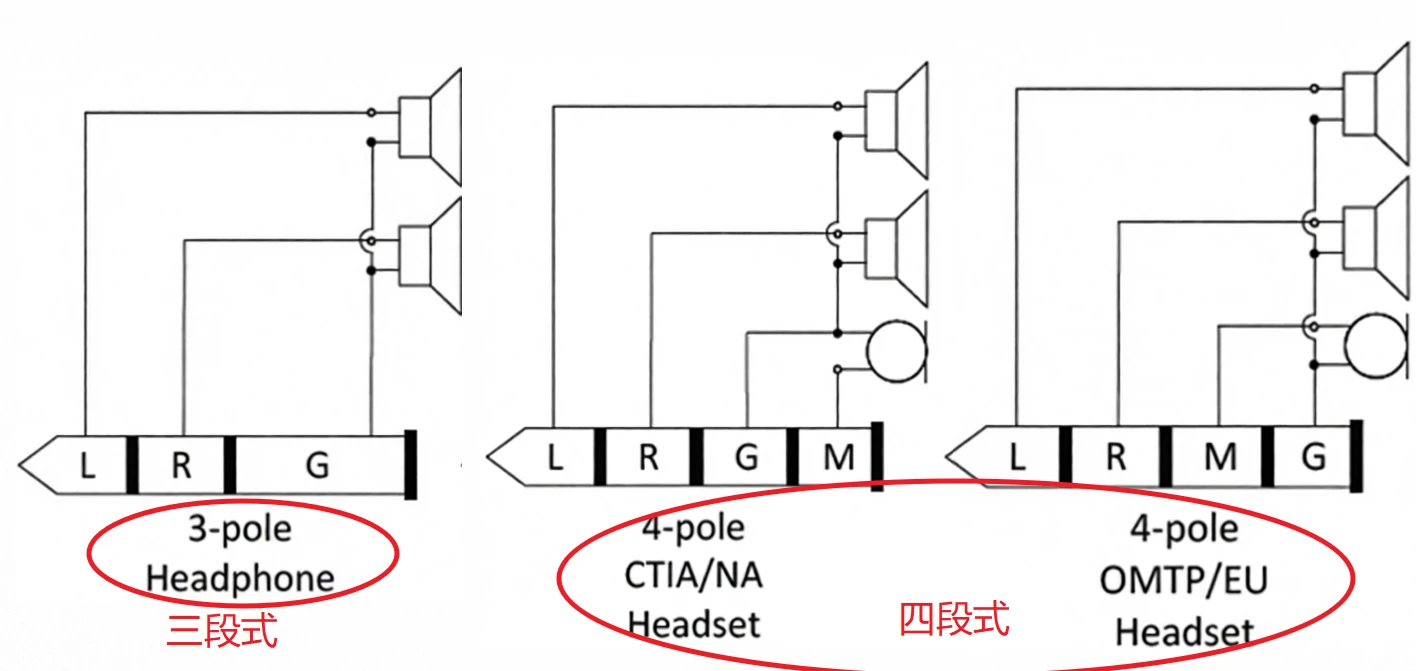

3.5mm耳机可分为三段式和四段式两种，两者的区别是三段式无MIC通话功能。两者从外形上很容易区分，看金属环的数目即可。

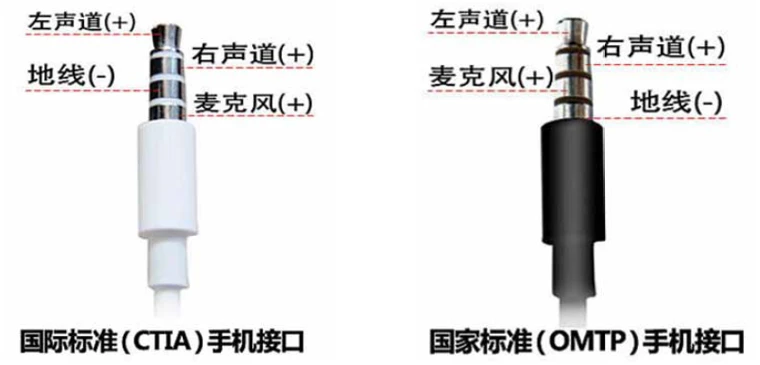

四段式则又可以继续分为美标（CTIA/NA）和国标（OMTP/EU）两种类型，当前大部分手机使用CTIA，他们的区别如下：
- CTIA/NA，其插头定义从尖端依次是：左声道—右声道—地线—麦克风，是市场上最流行，同时也是保有量最大的耳机类型，苹果、安卓手机、大多数设备都使用此标准。
- OMTP/EU，其插头接线定义从尖端依次是：左声道—右声道—麦克风—地线。在功能机时代，部分老款诺基亚、索尼爱立信手机曾使用过这种标准。
从上图可以看出，二者的区别仅是地线和麦克风的顺序不同。但正因为地线所处位置不同，CTIA和OMTP不能混用，否则地线会无法正常接地，将无法正常出声。
如果OMTP的耳机接到CTIA的手机接口上，就会出现地线接触不良，耳机输出音量很小，按住麦克风上的通话键才能出声的现象。
那么如何区分某四段式耳机是CTIA还是OMTP呢？
虽然外观不容易分辨出来，但我们可以通过万用表测量左/右声道与第三段或第四段之间的阻抗来确认，耳机扬声器线圈阻抗大约为35Ω，你能测到，说明你万用表的一端接了地。
插入检测

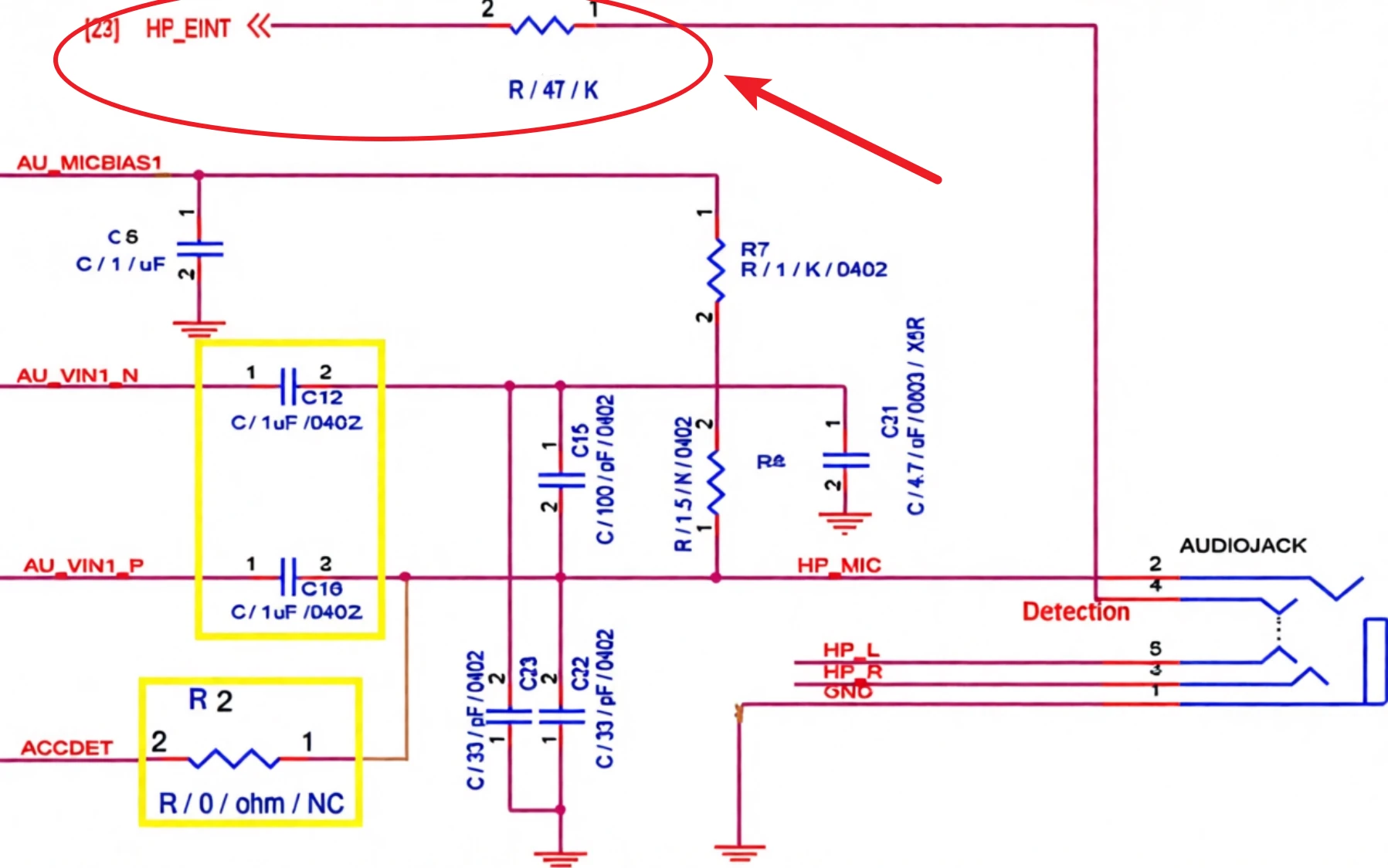

以MTK平台为例，它使用中断来检测是否有耳机插入。

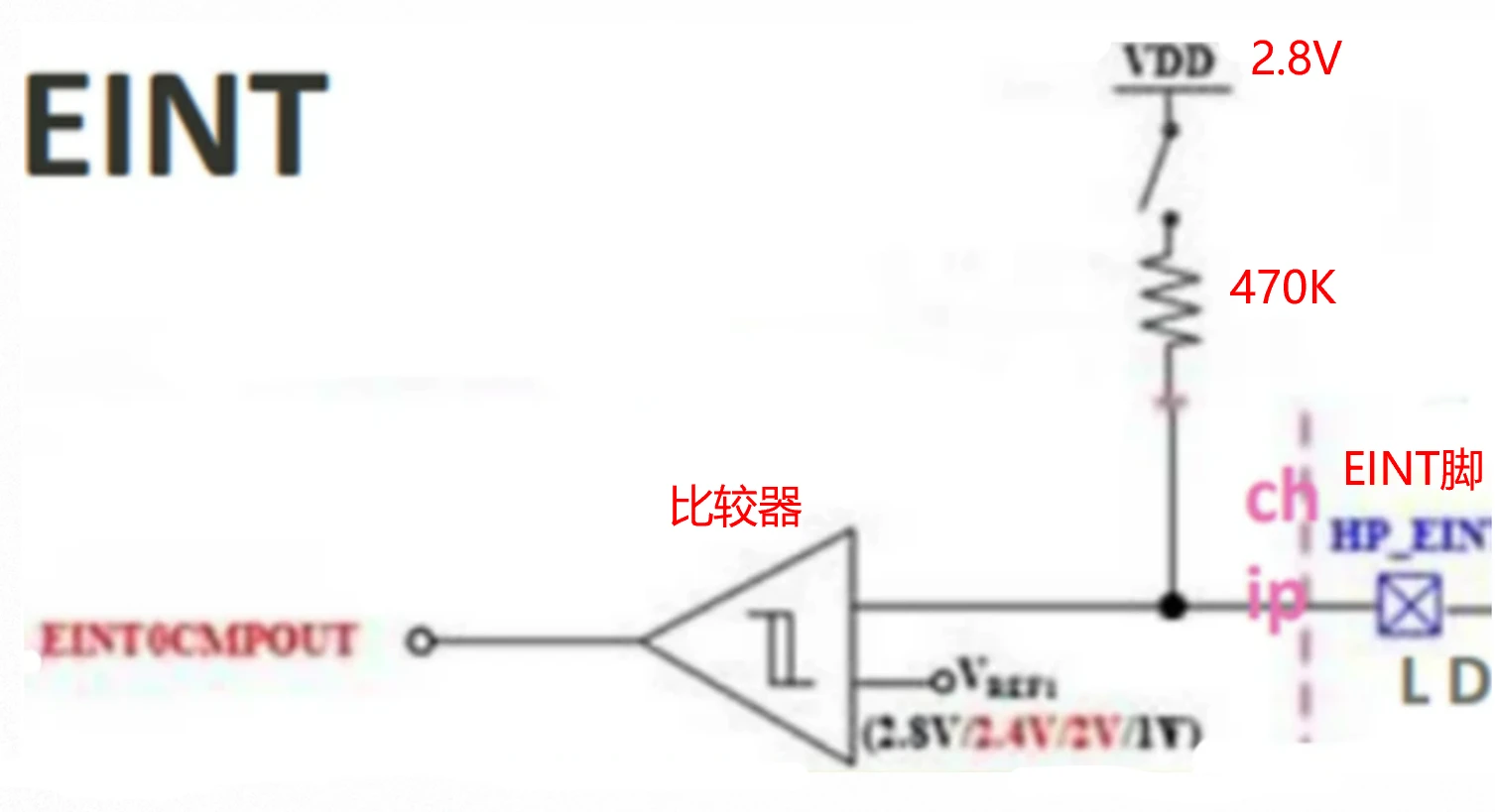

如下图所示，是用比较器做的，Vref值可通过软件进行修改，可为2.8V，2.4V，2V，1V。
- 无耳机插入时，Eint脚在手机内部通过470k电阻上拉到2.8V，大于Vref，手机上将无耳机图标显示。
- 当插入耳机后，EINT脚通过耳机接触到了L声道的脚，因L声道在耳机内部存在着几十欧姆的对地阻抗，因此Eint脚的电压值会被分压至小于Vref，此时手机虎躯一震：“哟！来客了！”判为有耳机插入，并显示耳机图标。
线控原理

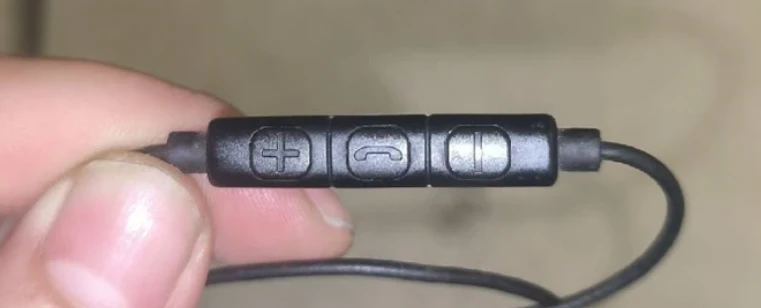

手机所搭配的四段式立体声耳机，通常还带有控制键，即带有线控功能，可以控制音乐暂停、音量+、 音量-等。

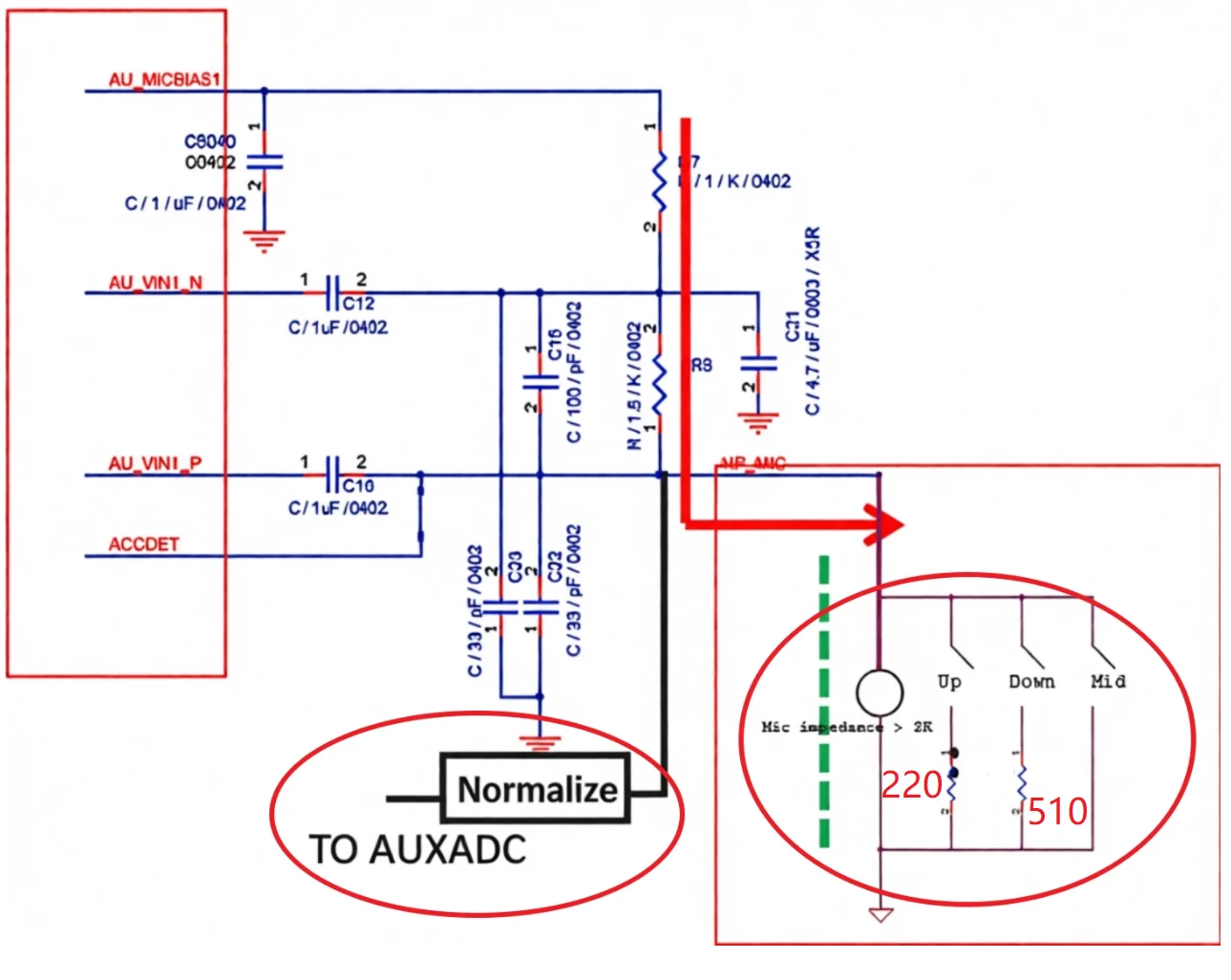

下面是MTK平台四段式耳机控制原理图，其原理是在麦克风线路的基础上，通过按下不同的按键，并联接入不同阻值的电阻，从而改变整个回路的阻抗特征，然后手机内部AUXADC（模数转换器）将其转换为数字信号进行检测和处理。
- 按下Up按钮，相当于并接一个220欧姆电阻，可以实现音量+；
- 按下Mid按钮，相当于被短路，则播放/暂停；
- 按下Down按钮，相当于并接一个510欧姆电阻，可以实现音量-。
3.5mm耳机座

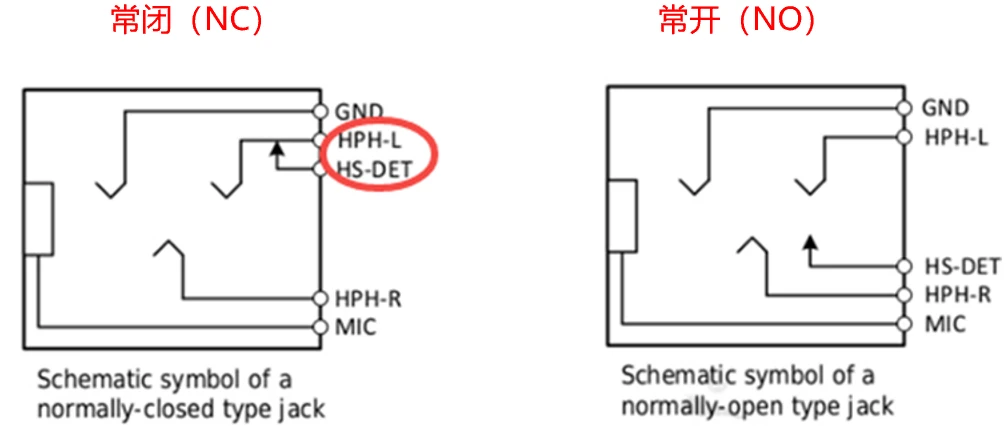

可分为常闭（NC）、常开（NO）两种类型。
- 在NC类型中，未插耳机时，耳机座左声道HPH-L和检测脚HS-DET是接触的，插入耳机后，HS-DET与HPH-L被顶开，成为非接触状态。
- 在NO类型中，未插耳机时，耳机座左声道HPH-L和检测脚HS-DET不接触，插入耳机后，HS-DET与HPH-L导通。
大部分手机耳机座属于NO类型。
总结
随着手机向一体化极简方向的演进，其接口也在进行精简，于是3.5mm耳机功能归一化到了Type-C口，带来的好处是：
- 手机可以做的更轻薄；
- 可以增加手机防水防尘能力，少一个开孔，就少一个进水进尘的门。
- 优化了手机内部的空间，可以放置更大的电池或其它元件。
但也有缺点：
- 有线充电和有线听音乐通常只能二选一，使用Type-C口听歌时，充电口就被占用，“边充边听”需要转接器或无线充电来解决。
- 需要增添音频开关（audio switch）芯片来管理Type-C口上复杂的音频、充电和数据信号的路由，设计变得更复杂。
3.5mm接口的离开，像35岁牛马黯然离开职场一样，没有鲜花，没有掌声。它或许不够有未来感，但它代表了一个即插即用、毫无牵挂、简单纯粹的模拟音频时代。
