上一篇文章讲述了手机上的圆脸兄弟，即3.5mm耳机接口的原理，链接如下：
传统的3.5mm耳机接口，耳机线路上传输的是模拟音频信号。但越来越多的手机取消了3.5mm耳机接口，改为了Type-C口，那么又该如何实现模拟耳机功能呢？
实现原理
Type-C接口是一个多功能接口，它的本意是用来传输数字信号，但为了传输模拟音频信号，借用了Type-C接口的部分引脚，做兼容性设计。
DAC和耳放仍处于手机内部的codec，音质仍由codec和走线决定，只是音频不再通向一个不存在的3.5mm接口了，而是被受控连接到Type-C接口的引脚上。
为了支持Type-C口模拟耳机，Type-C制定了如下的规范，手机在进行音频设计时，需要遵循规范而设计。

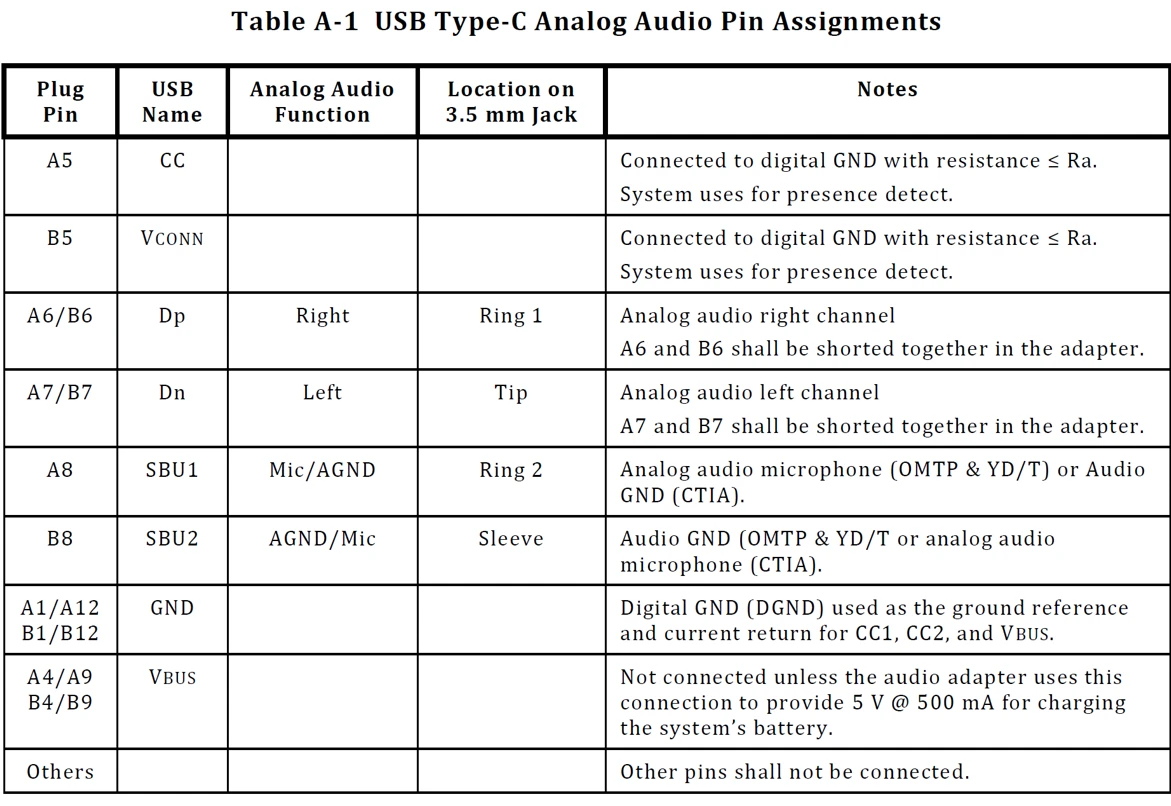

如上图，根据Type-C规范，当手机检测到插入的Type-C设备的CC脚和VCONN脚对地电阻小于Ra（0.8~1.2KΩ）时，便认为接入的是模拟耳机兄弟，便会将Type-C接口上原本用于传输USB数据的部分引脚（A6/A7/A8/B6/B7/B8等）的功能，切换为模拟音频功能，具体来说是：
- DP脚实现耳机右声道功能；
- DN脚实现耳机左声道功能；
- SBU1/SBU2实现麦克风的MIC/AGND。
Type-C耳机接收到这些模拟信号后，直接驱动耳机单元发声，如果有麦克风信号，也通过对应的引脚传给手机。
既然有了规范，理论上按照规范进行连线即可，如下图所示。
但是，我们要考虑到手机只有一个Type-C口，这个Type-C口要实现多种功能，不能仅支持Type-C模拟耳机。故业界引入一个叫做“音频开关”的器件来实现信号路径切换的功能，如下图所示。
音频开关属于模拟开关，支持USB2.0通信、模拟耳机音频、DP（Display Port）音频的功能，只需内部的开关打到相应位置即可，可谓是指哪打哪。
当检测到模拟耳机插入时，音频开关的DN_L连接到L，DP-R连接到R等，便能将Audio codec所发出的模拟音频信号，经由音频开关、Type-C口，传输给模拟耳机，耳机就能愉快地唱歌了。
Type-C口模拟耳机的线控原理与3.5mm耳机原理相同，而插入检测可以做在PD-PHY中的CC Logic中，也可以做在音频开关中。

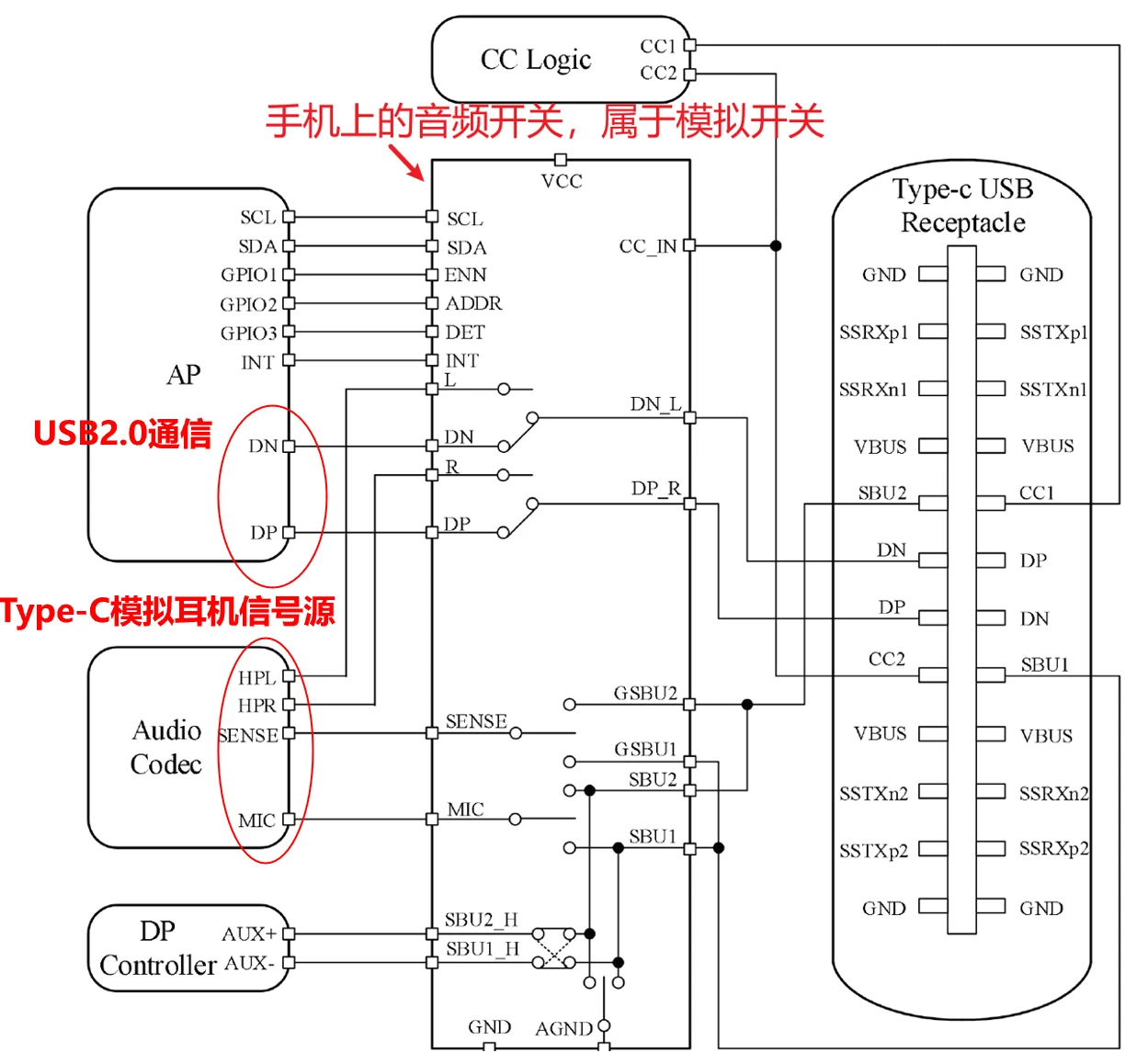

如下图，以安森美FSA4476音频开关为例，表述音频开关的工作过程，不同手机项目有细微差别，但大差不差。
- 正常情况下Type-C口默认为USB功能，一副爷默认传输数字信号的高冷脸。
- 当CC Logic检测到模拟耳机的插入后，会通知音频开关把audio codec的左声道、右声道、MIC、AGND接到Type-C口上。

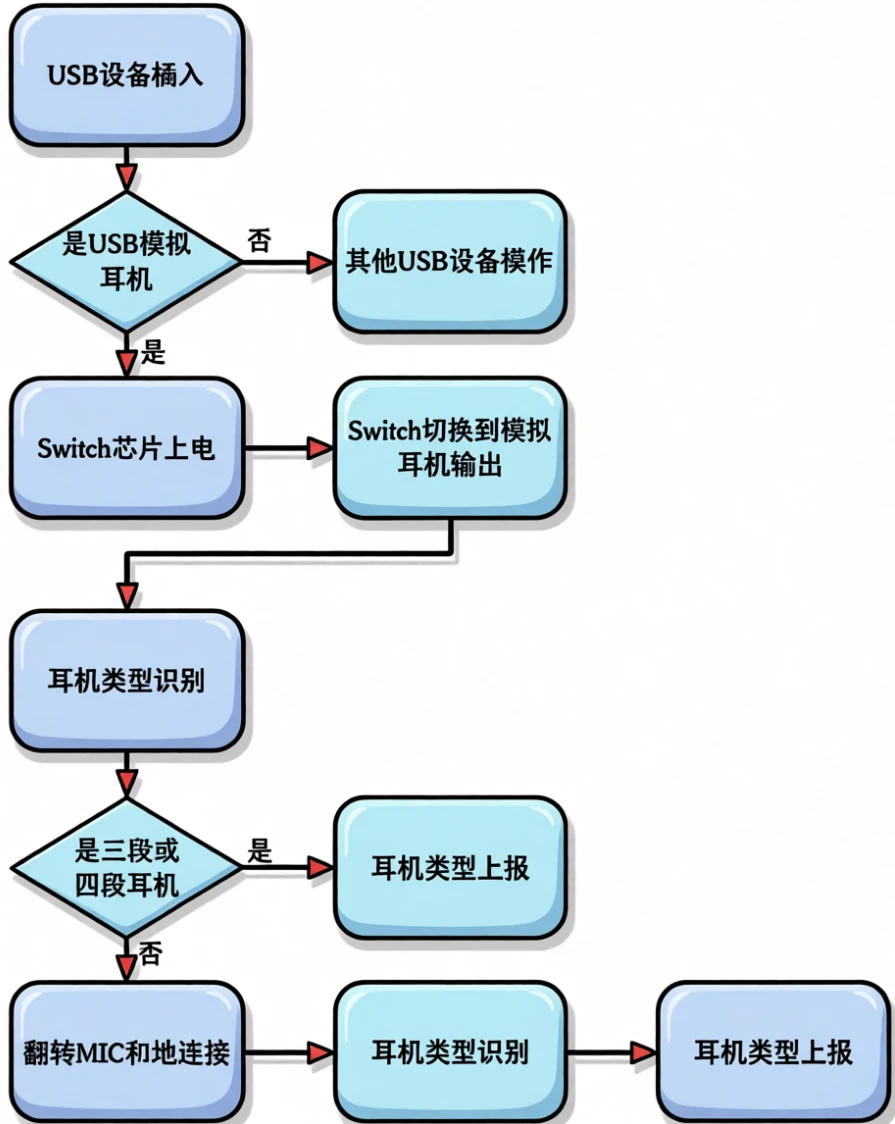

- 然后进行耳机类型检测（三段式 or 四段式，四段式的类型）的相关流程。
- 当检测耳机拔出后，亦会再将Type-C功能切换至USB功能上。
3.5mm耳机转接头原理
老哥们3.5mm耳机还能否再用，难道只能吃灰不成？

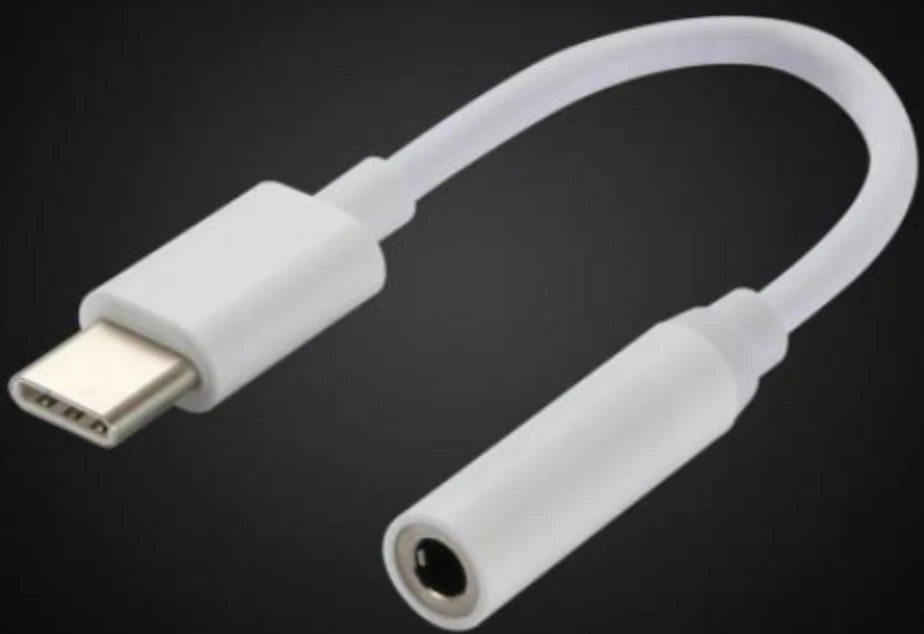

如下图，Type-C规范亦考虑了这种兼容性问题，可以买个Type-C转3.5mm转接头，该转接头的存在让3.5mm耳机起死回生，不再吃灰。
根据Type-C规范中对Analog audio的描述，Type-C公头上的CC pin和VCONN pin对地都小于Ra，则会被认为是模拟音频配件。手机界面上随之出现相关图标，如下图所示.

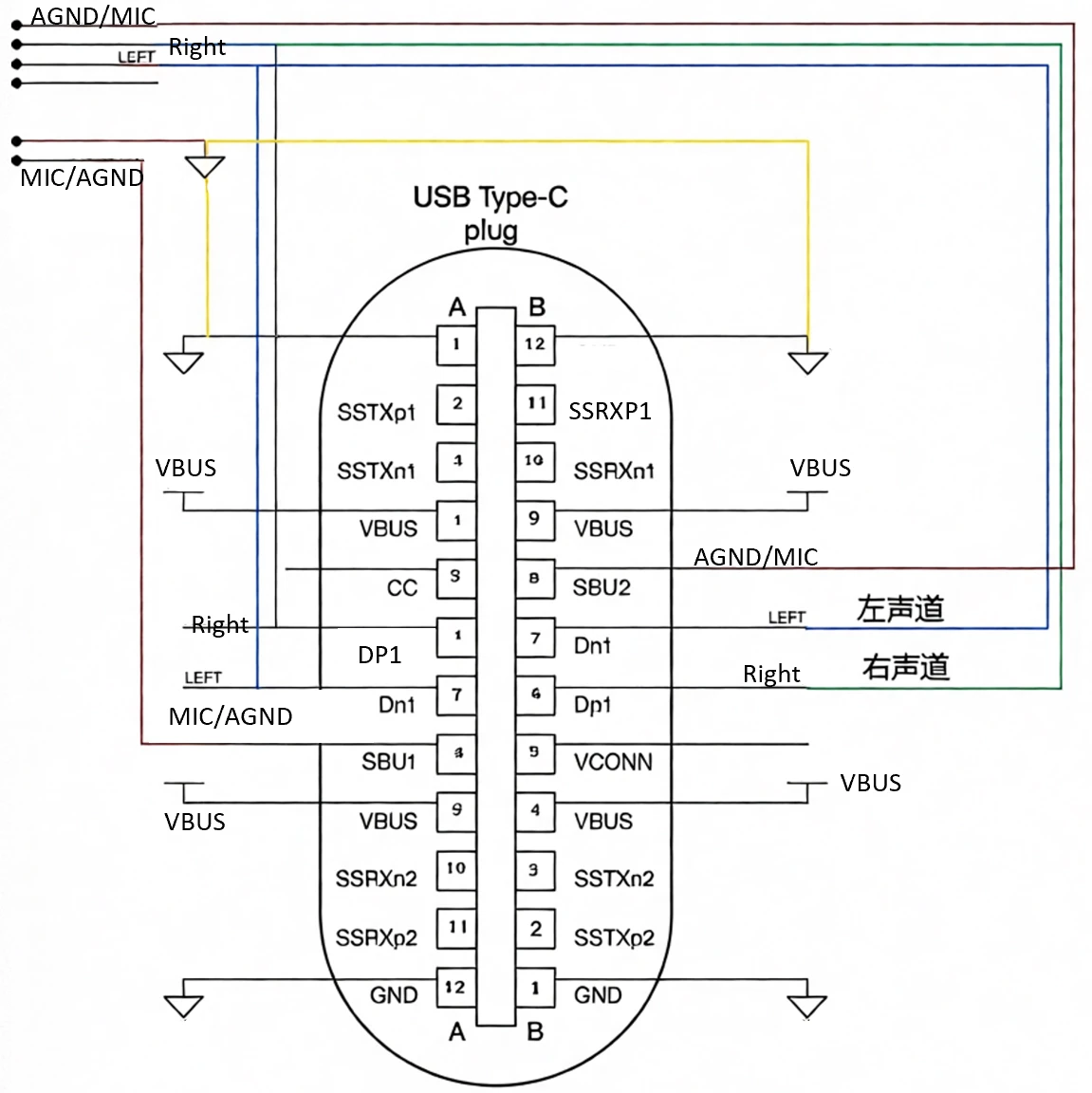

如下图，我们可以将3.5mm耳机座和Type-C接口做在一起。当插入3.5mm耳机后，该转接头的CC引脚和VCONN引脚，被插入动作所短接并且接地，小于Ra，手机就会判断该场景为模拟音频模式，由此把3.5mm接口转换为了Type-C口。
带充电功能的3.5mm转接头
但有人会问，使用Type-C模拟耳机后，Type-C口被占用了，此时便不能充电了，我想边充电边听歌怎么办？鱼和熊掌我全都要！
Type-C规范表示：“安排！”于是搞了个骚操作：如果在模拟音频场景下，在VBUS上提供5V电源，则允许给手机提供500mA充电电流，如下图所示：
市场上确实有这种配件，内部结构非常简单，就是按照Type-C规范进行设计而已。
总结
然而，随着数字耳机（蓝牙TWS属于数字耳机）出货量日趋增多，Type-C模拟耳机的命运如同3.5mm接口一样，在手机上正逐渐消亡，比如华为Mate50 PRO就业已取消支持模拟耳机，你接入模拟耳机是不会出声的。
但是这种低廉、直接、简洁、纯粹的耳机连接方案，会不会在某时某刻让你有爷青回的感慨呢？
