后台有网友私信，想了解音频伪差分电路设计，下面给粉丝朋友讲述下，希望能帮到他。
在手机音频领域的信号放大电路中，常常能看到伪差分电路设计，它是由单端接法演变而来，和单端接法的核心区别在于参考点的不同，而这决定了抑制周围环境噪声能力的不同。
我们首先要从单端接法开始讲起。
单端接法

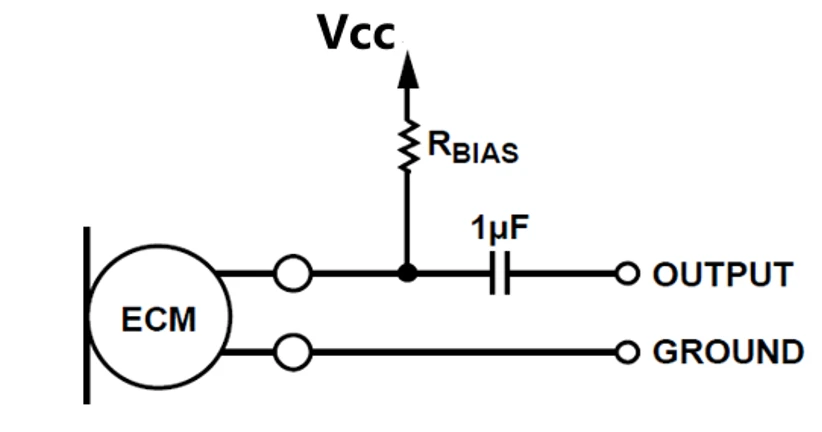

这是最简单、最直观的接法，如下图，有2条信号线对外输出，其中一端就是赤裸裸的GND。给到芯片后，芯片内部的放大器放大OUTPUT与GROUND之间的电压差。
那为什么还要加电阻呢？

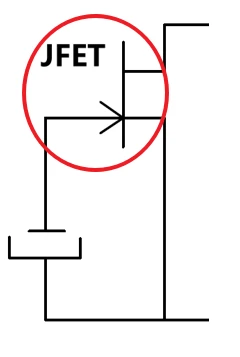

加电阻的目的是为了给麦克风内部的JFET提供偏置，使之能工作在放大的状态。
但需要选择多大的电阻呢？
这需要根据麦克风的参数来决定，电阻选择不合适，会降低放大电路的最大动态输出范围，我们可以先看下麦克风的规格书。

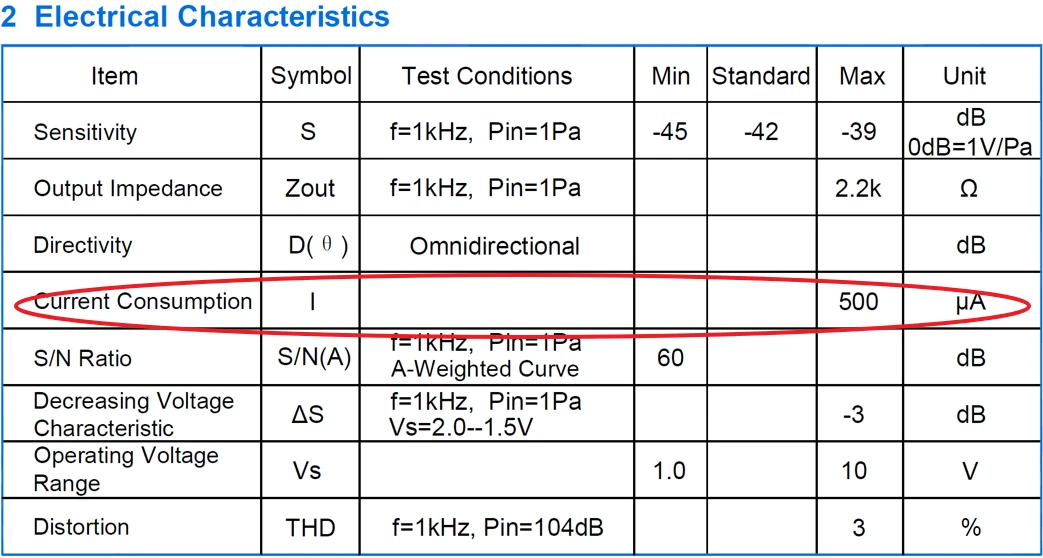

规格书中描述麦克风单体的工作电流是500uA，我们以此确定偏置电阻，确定静态工作点。假使Vcc供电为2V，则我们最好将静态工作点设在1V，则（2-1）/500uA，便得到Rbias 2K，我们可以选择2K周围的电阻。

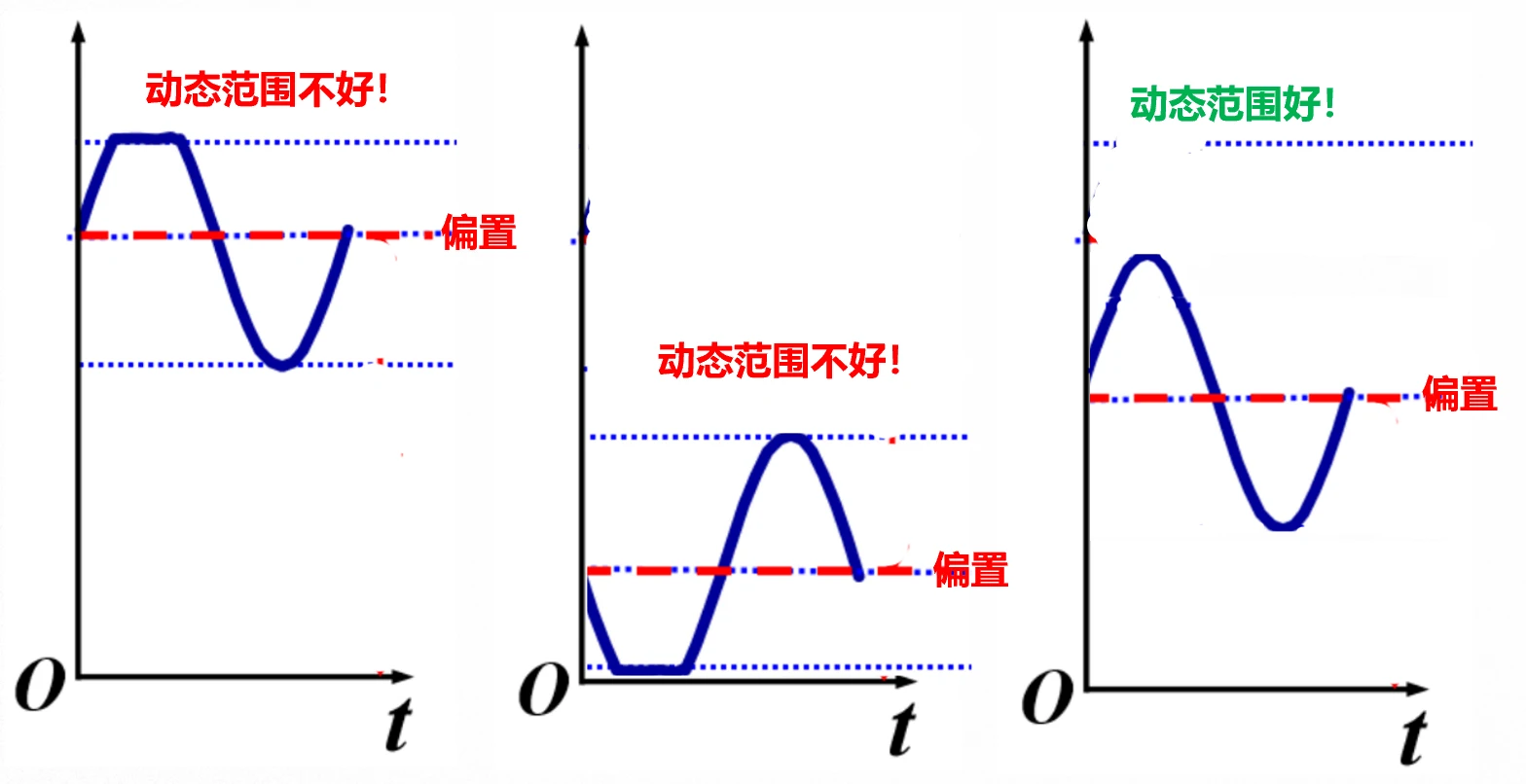

如下图中的右图所示，将静态工作点，即偏置电压，设为电源的中点，可以得到最大的输出动态范围。就像美女跳舞一样，可以尽情舒展肢体，舞姿更为狂野；而左图和中图，因为偏置设置的不好，容易被切削，导致动态范围一般，就像美女在狭窄的空间里面跳舞，碰到头或崴到脚一样。
单端接法电路简单，所需元器件少，但其存在如下致命缺点：
- 无共模抑制能力。麦克风信号走线通常较长，会拾取环境中的噪声，放大器无法区分哪些是想要的麦克风信号，哪些是噪声，因此会一并放大，导致输出信号中有严重的背景噪声。
- 电路中的地非常容易因其他模块的工作而变脏，形成的地弹噪声容易对输出信号产生影响。
伪差分接法
为了抵抗噪声干扰，当前最流行的做法是将MIC接成差分输出，如下图所示。
这是一种对单端接法的巧妙改进，放大器将放大两个信号线之间的差值，如果这两条信号线之间有相同的噪声（共模噪声），则会被放大器抑制掉（运放有个共模抑制比参数，专门干这种事情的）。R1与R2的阻值相等，才有最好的共模抑制效果。
此外，地上面如果有噪声，将通过R2耦合到IN-，也会通过麦克风内部阻抗耦合到IN+，因此部分地噪声也被抑制了。
但需要说明的是，V+和V-并不构成真正意义上的差分信号，因为其信号上的直流偏置不相同，但是其变化部分，即交流部分是满足差分要求的。

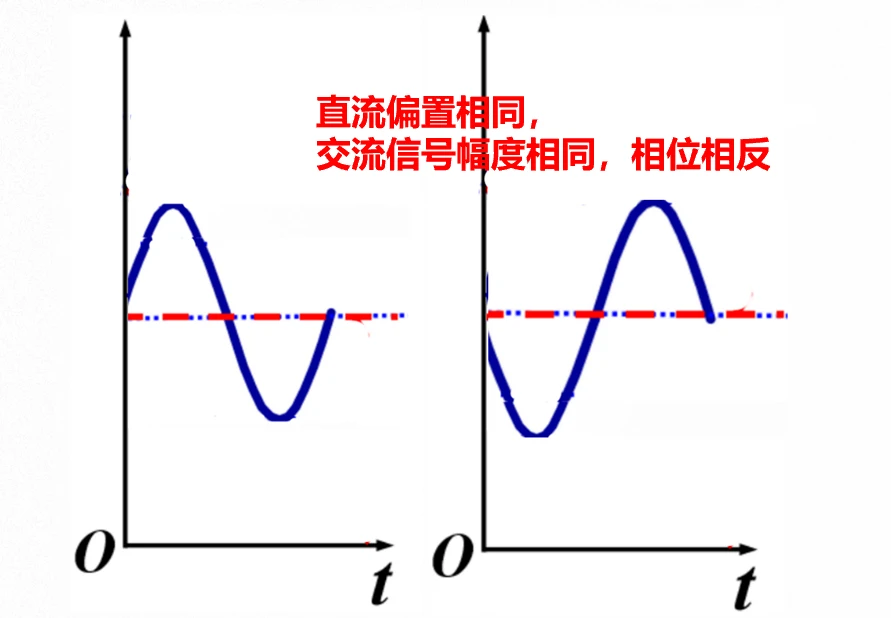

我们可以先看下真正的差分信号长什么样，如下图，直流分量相同，交流分量幅度相同，相位相反，我们称之为真正的差分信号。

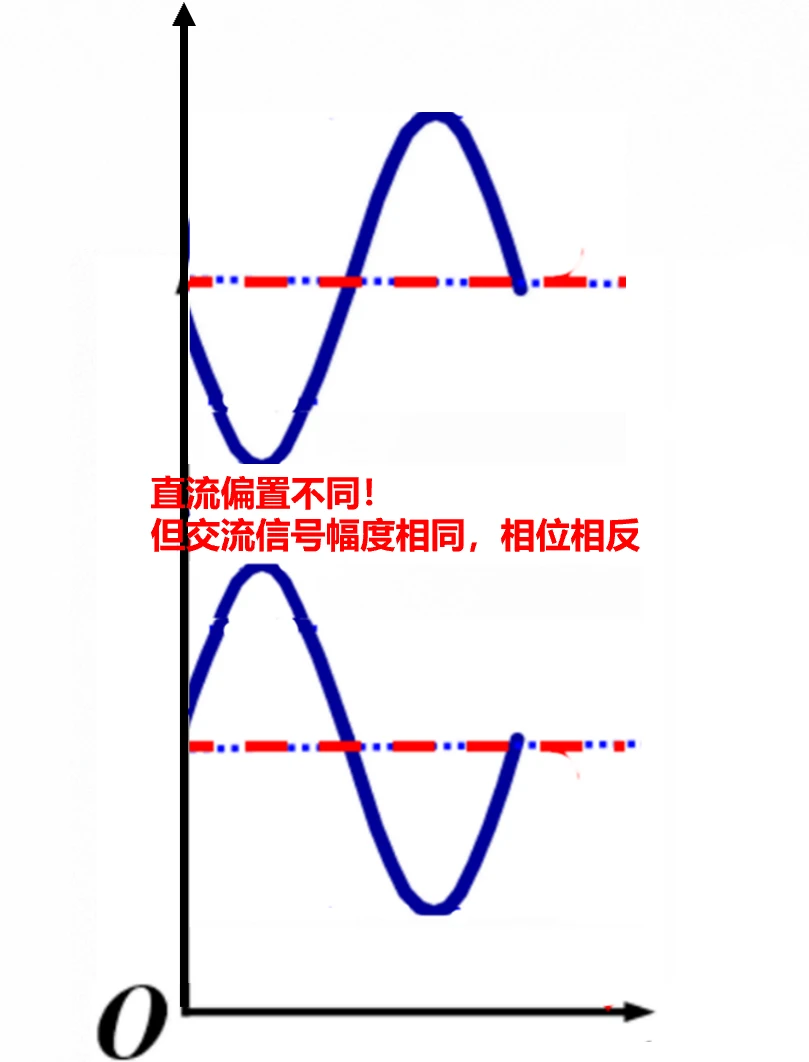

现在再看下当前电路信号表现，如下图，虽然交流分量幅度相同，相位相反，但是直流分量不同，不属于真正的差分信号，故也被称为伪差分信号。
即使直流偏置不同，也不用care，因为直流偏置会被后面的耦合电容block掉。

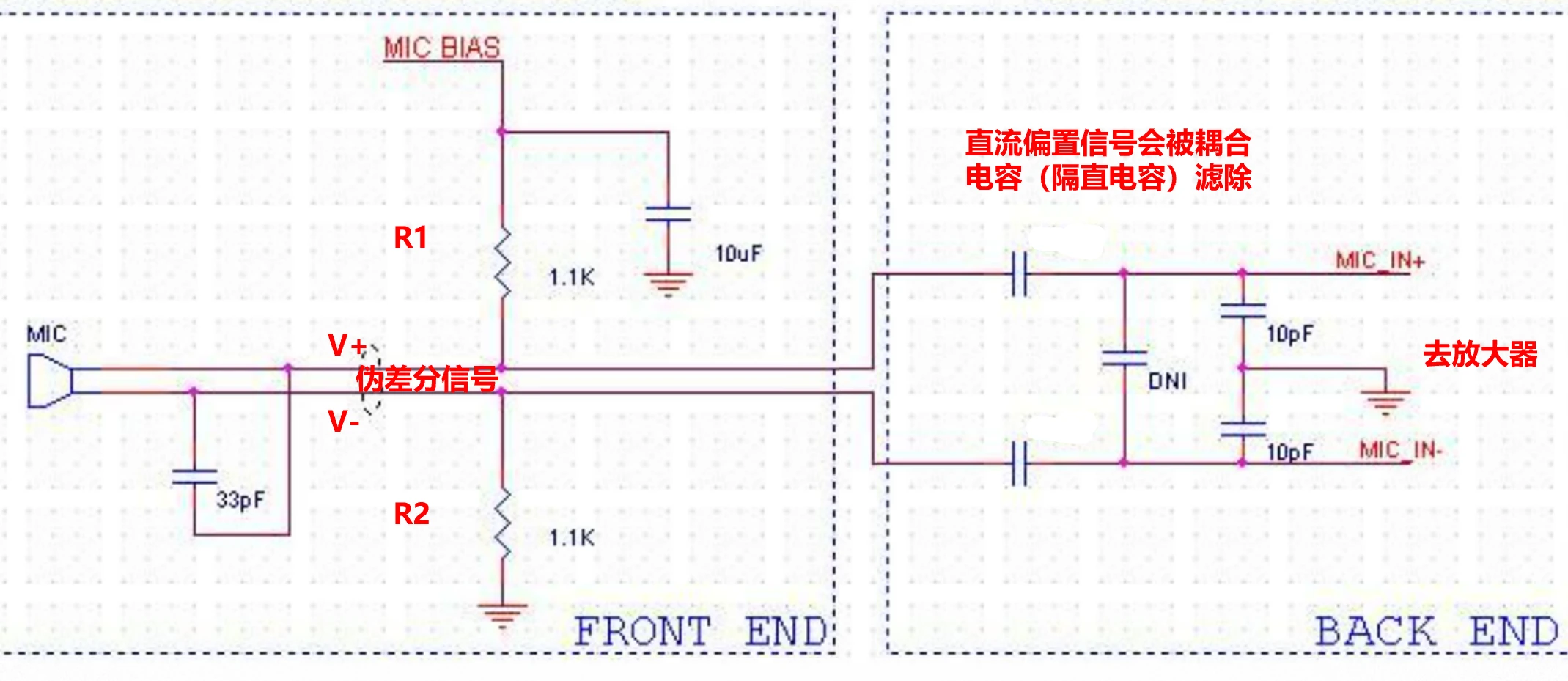

偏置电阻R1 = R2，R1+R2 = 2.2K，故R1和R2可选择1.1K的电阻。
然而R1和R2的阻值也可以选择的大一些，比如选择为2.2K的电阻。电阻值越大，功耗越小；其次能降低麦克风工作电流变化的敏感度，使得手机之间的一致性更好些。

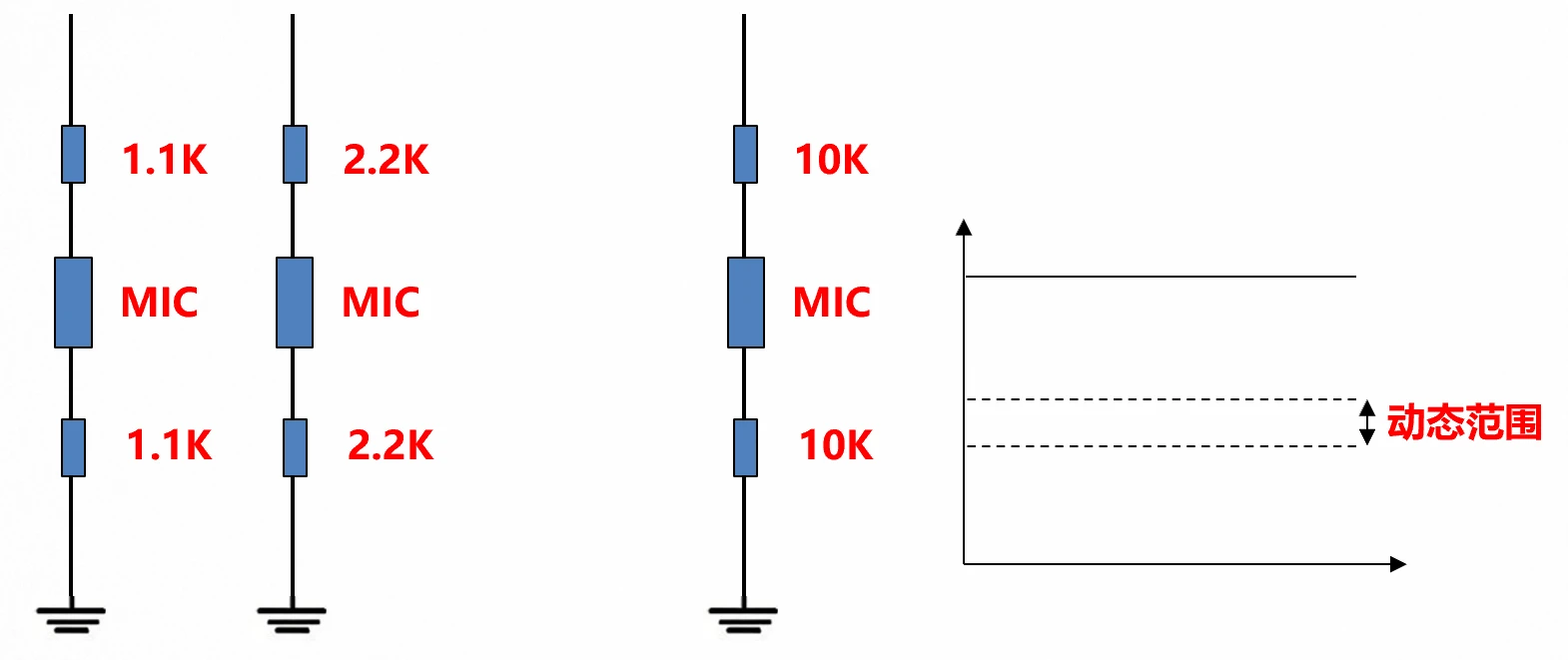

R1和R2阻值过大的话，我们观察下图的三分压结构，会导致麦克风两端电压Vds过低，这将使JFET工作在线性区边缘，动态范围缩小，灵敏度降低。
