与上述一体两面现象类似，手机中的喇叭（听筒/扬声器）作为发声器件，本应抒发清晰的通话，优美的歌声，可有时却因为客观上具备发声能力，在没有声音播放时，受干扰而发出人耳可闻噪声，从屠龙少年变成恶龙。
背景

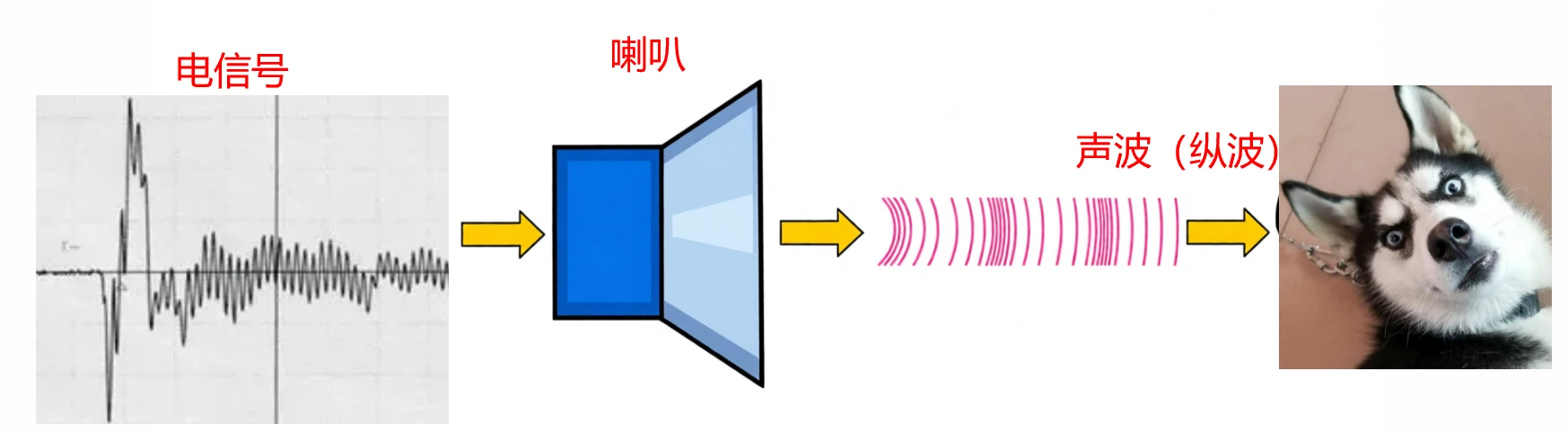

听筒指手机上部的小喇叭，也叫受话器，英文为Receiver，咬住你的耳朵说悄悄话（别人听不到）。扬声器则指手机下部的大喇叭，英文为Speaker，它俩都是将电信号转换成真实声音的电声器件。

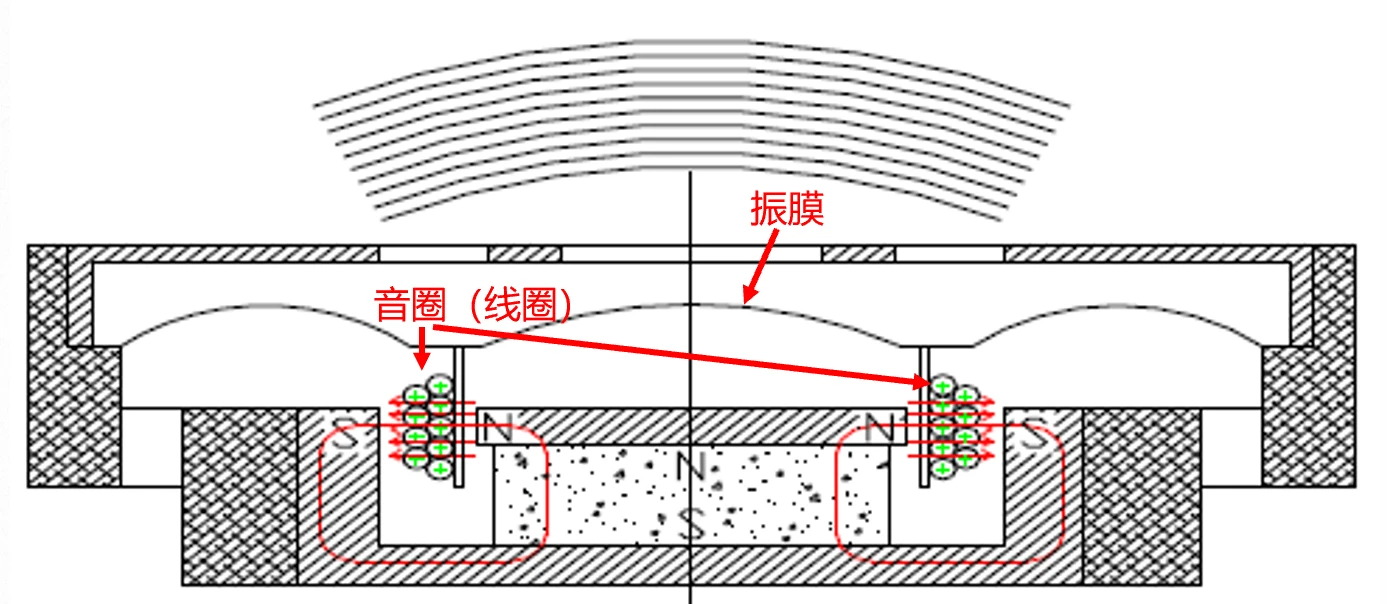

它们的工作原理是：电信号注入一个音圈，而音圈是置于一个永磁体磁路的磁隙里。当音圈受到变化的电流驱动时，其上磁场也成为一个极性快速变化的交变磁场。音圈产生的交变磁场，与听筒内永磁体提供的恒定磁场发生相互作用。这两个磁场会瞬间产生排斥力或吸引力。就使得音圈在永磁体的磁场中，按照音频信号的频率进行机械运动。音圈振动带动膜片振动，膜片振动引发声波，由此产生声音。
而音圈内部，不仅有正常的磁场，也会有其他非正常的、属于磁干扰性质的磁场（非法闯入者），磁干扰同样能在喇叭上发出声音。
林子大了，什么鸟都有，手机中模块众多，内部最不缺的就是瞬态大电流走线，比如射频PA走线、VSYS（VPH_PWR）系统电源走线、马达驱动走线、屏幕驱动走线等。

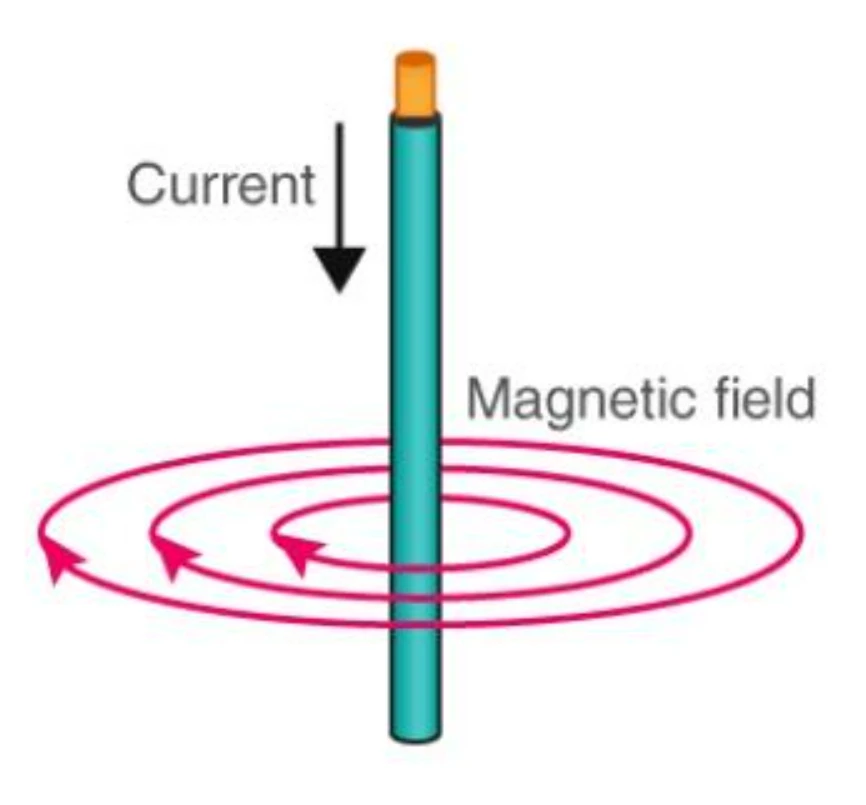

根据麦克斯韦电磁场理论，任何变化的电流都会在其周围产生变化的磁场。你可以想象下，这条流过高频电流或瞬态电流的走线，不断地向外辐射磁场，而产生的磁干扰可能在喇叭上发出声音。
大电流走线的电流变化越剧烈，这种噪声越明显。
案例1 - 4G PA走线干扰听筒
某手机项目在开发时发现，在4G下载时，即使手机没有播放声音，把耳朵靠近听筒，也能听到异响，跟闹鬼似的。
根据经验，手机上经常发生MLCC电容板振问题，先是怀疑电容发声，并没有怀疑到听筒本体，但拆下了较多的MLCC实验后现象仍然在。
偶然间把听筒去掉，噪声消失，遂开始怀疑听筒部件受到了干扰。

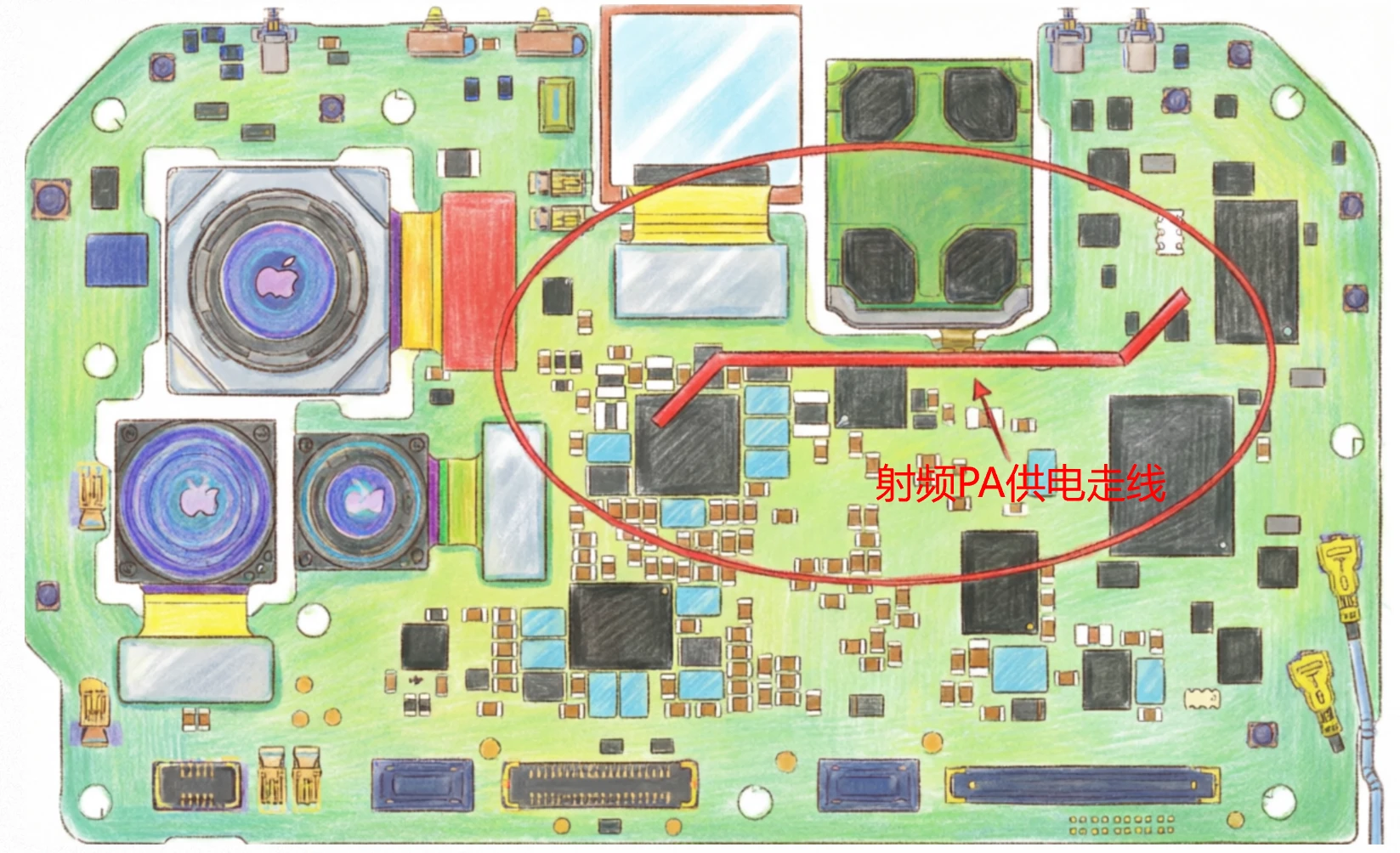

顺藤摸瓜，排查PCB走线，发现4G PA的供电走线像公交车上喜欢贴贴的痴汉一样，极为靠近听筒。怀疑是该走线上的瞬态电流变化产生磁干扰，辐射到听筒本体，然后在听筒本体的线圈上生成感应电流，再在听筒内部永磁体的磁场作用下振动，由此产生噪声。
修改PCB走线，将4G PA的供电走线下移，远离听筒，问题解决。
案例2 - 屏幕供电走线干扰扬声器

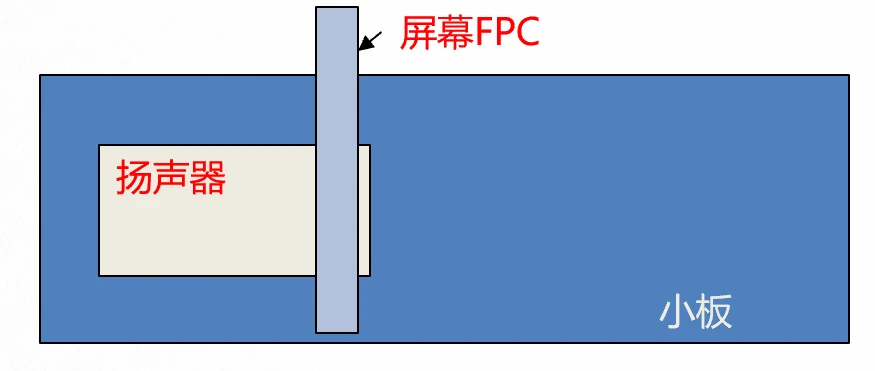

某项目，在小板上，屏幕FPC与扬声器模组在垂直投影方向上有重叠。屏幕在亮屏时，耳朵靠近扬声器，能明显听到异响，并且确认异响来自扬声器，而非FPC振动。
经分析，为屏幕FPC上的VSP/VSN走线干扰扬声器所致。屏幕在工作时，VSP/VSN上有交变电流，耦合到其重叠区域的扬声器线圈上，产生磁干扰，穿透了扬声器的磁路间隙，产生了人耳可闻噪声。
即使屏幕走线和扬声器物理上不直接接触，只要靠得足够近（近场区），磁场耦合就会发生。
修改FPC走线，将VSP/VSN远离扬声器，并将扬声器向左挪下屁股，划开界限，问题解决。
总结
大电流走线的磁干扰问题，其核心解决思路就是布局上的远离和磁屏蔽，要么“躲”，要么“挡”。
1、布局上的远离
这是最为重要的方案，在PCB布局时，将瞬态大电流走线和喇叭部件远离，避免两者平行、重叠。正所谓惹不起就躲的远远的，井水不犯河水。
2、磁屏蔽

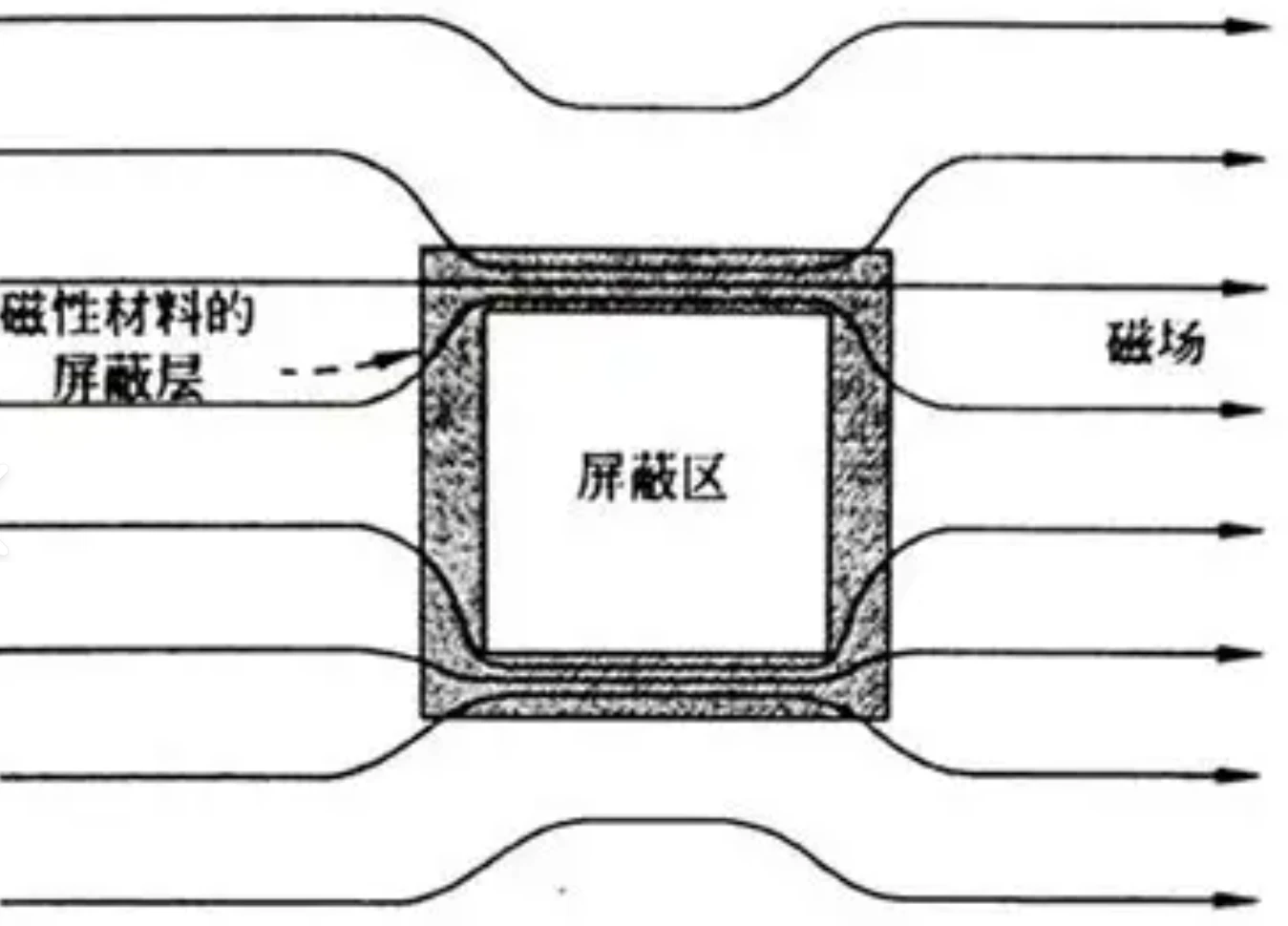

我们还可以给磁干扰穿一件衣服。如下图，在磁场中，磁导率不同的两种介质，它们的交界面上磁场会发生变化（磁感应强度B的大小和方向都会发生变化）。因此我们可以用磁屏蔽材料变更磁场的方向和大小。
在实践中，我们可以将喇叭的结构件材料改为软铁材料（可以隔磁），或者直接在主板干扰源上方的屏蔽罩上方贴上隔磁片。但这只是思路，能否落地还有其他地方要验证，比如结构强度是否OK、是否有干扰电子罗盘的风险等等。但总的来说，磁屏蔽的方案因为成本和结构等问题用的不多。
