在阅读MTK PMIC datasheet时，有时能看到ALDO、DLDO、SLDO的字样，这其实是MTK内部对LDO的一种分类。
根据本人的理解，暂时将它们的特点列举如下：
在手机电源设计上，数字LDO是种较为新奇的概念，与使用运放进行闭环反馈控制的传统模拟LDO不同，数字LDO通过ADC采样、数字逻辑运算，然后控制MOS管阵列来实现稳压，可能更适应当前芯片低压化、低功耗、高集成度的趋势。
为了理解数字LDO的优点，我们首先从传统的模拟LDO说起。
传统模拟LDO

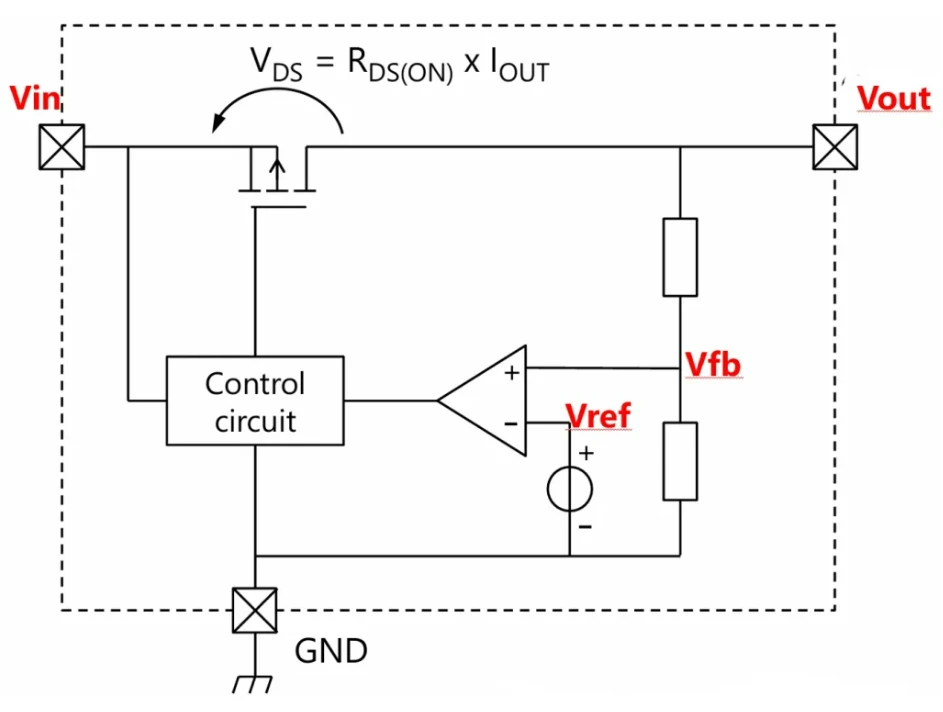

如下图，为模拟LDO的基本框图，上电后，运放检测Vfb，以Vref作为基准进行闭环反馈控制。
运放的闭环反馈是连续而且快速的，具备较好的PSRR，纹波通常较低，输出的电源较为干净。

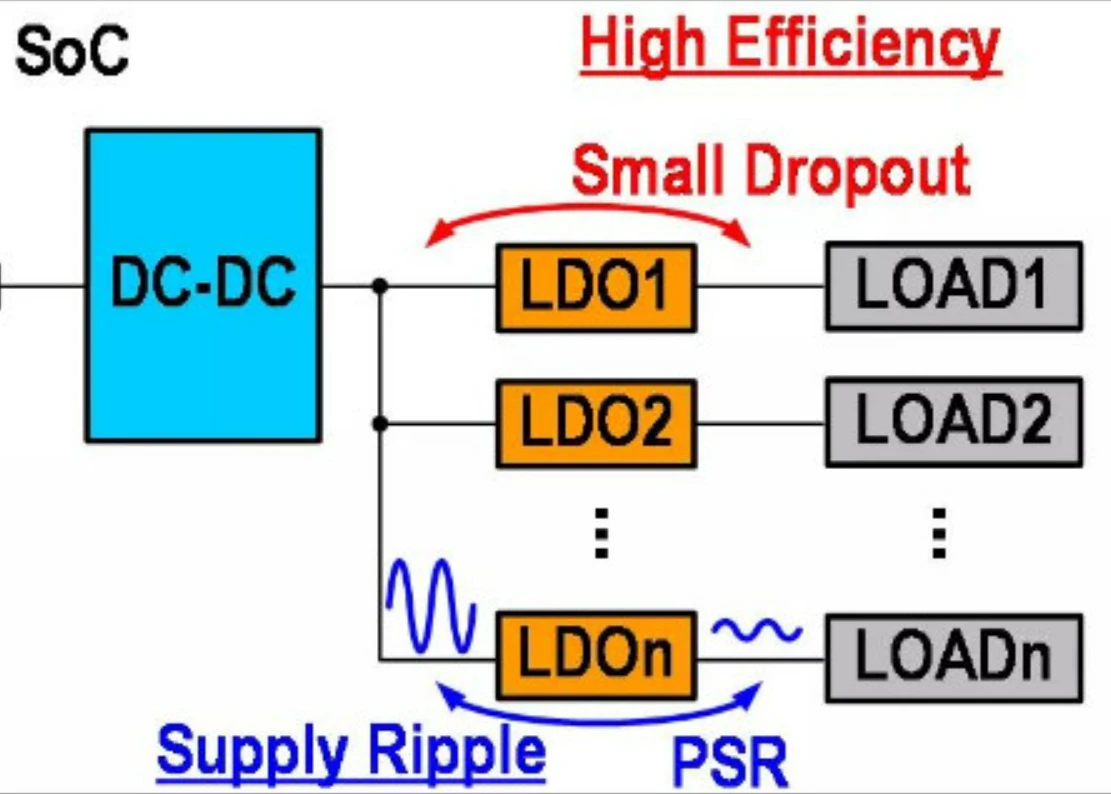

但是，随着手机等电子设备在低功耗、低压化的的道路狂飙，模拟LDO开始力不从心，像是遭遇了中年危机一般，具体有以下问题：
- 压差还是太大：虽然名叫“低压差稳压器”，但到了现在动辄零点几伏的Vcore（核心供电）面前，还是力不从心。
- 静态电流（IQ）还是过大：偷电小贼，这点电看似不多，但当今的续航焦虑也是拉满的，如鲠在喉，不降不快。
数字LDO

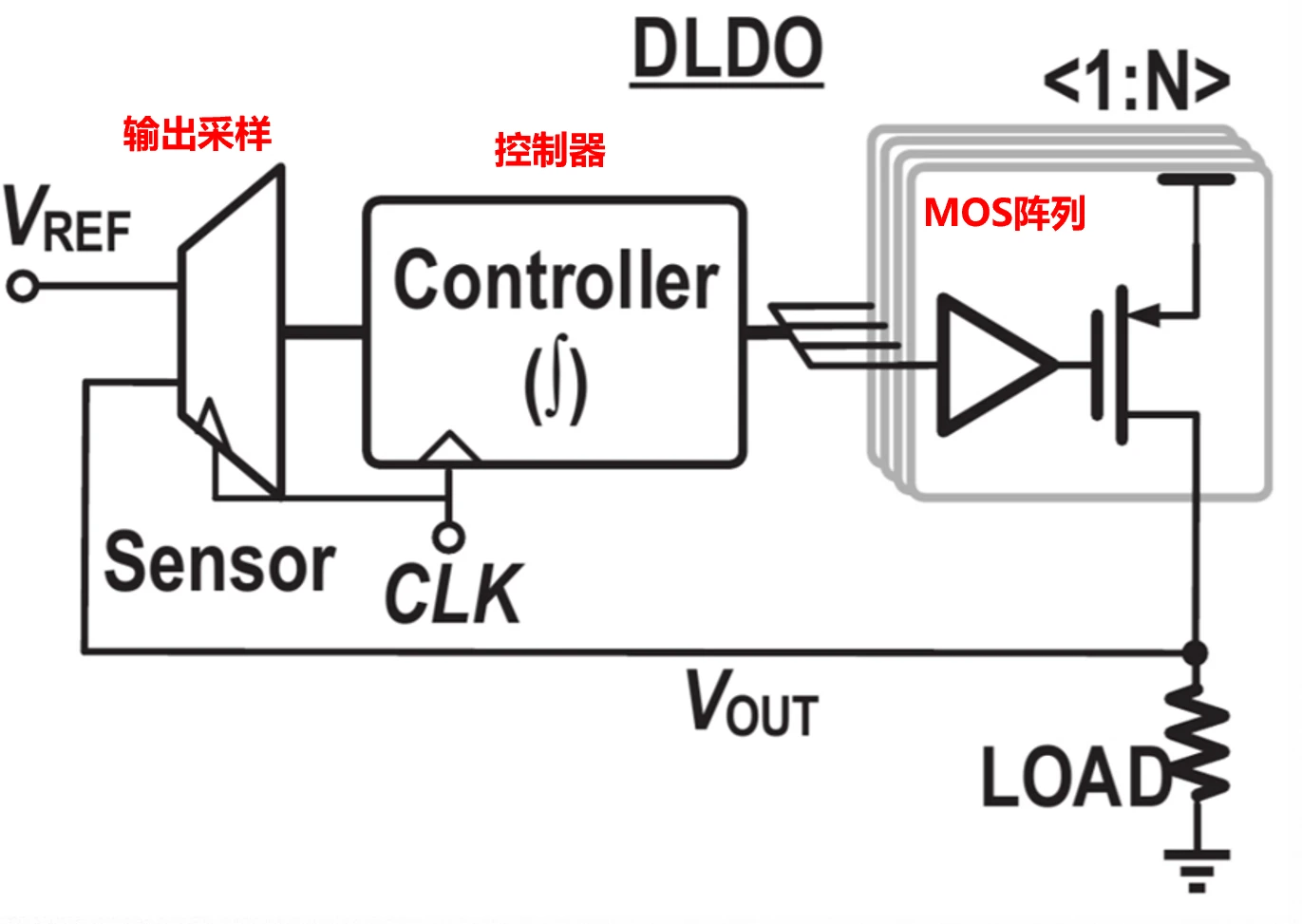

像赌博时梭哈一样，All in数字！数字LDO摒弃掉传统的模拟器件（运放），以数字器件作为主导进行控制和能量传送。一个典型的数字LDO主要由三部分组成，如下图：
- 输出采样：输出电压被ADC采样，转换为数字信号。
- 数字处控制器：数字控制器（如状态机、PID控制器、逐次逼近逻辑SAR）根据量化结果，计算需要调整的功率管数量。
- 功率调节 ：控制器输出的数字码控制多个小功率MOS并联组成的阵列，通过精确开启或关闭一定数量的MOS来等效调节输出电流，从而稳定输出电压。

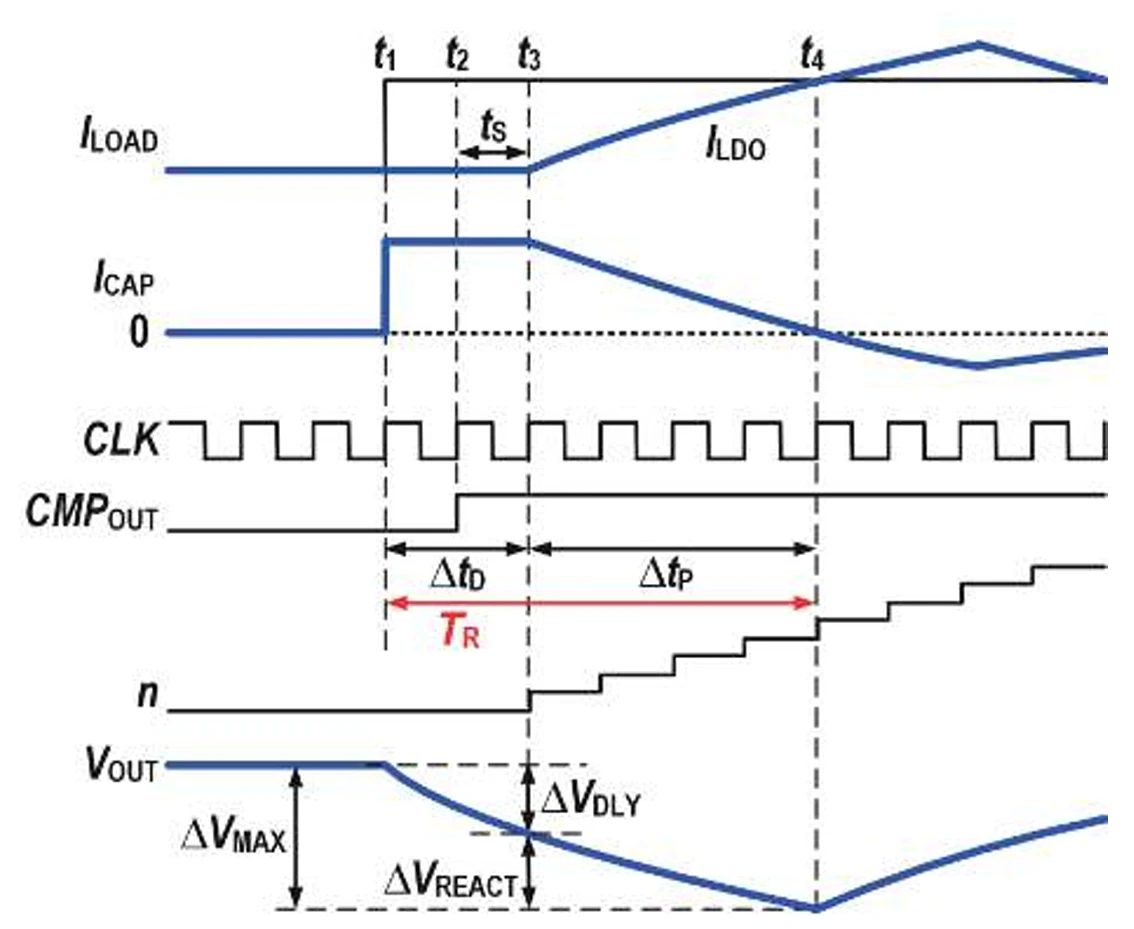

可见，其工作过程就是“采样-计算-调节” 的闭环，下图展示了其调压过程：
由于全是数字器件，大致具备如下优点：
- 更容易在复杂芯片上广泛集成。
- 其可控性更为灵活，便于实现状态监控，冗余控制（坏掉的通道屏蔽掉即可）。
- 可为SoC中不同的电源域提供较为细致（细颗粒度）的电源管理，尤其是那些需要超低电压供电的模块。
- 静态电流可以做的非常低，适合为待机状态下仍工作的设备供电。
- 通过MOS阵列传送能量，一定程度上与开关电源的概念相似，效率高于模拟LDO。
数字LDO目前也有其阿喀琉斯之踵，由于其闭环反馈不是连续的，而是离散采样特性的，其响应速度慢于模拟LDO，PSRR亦逊于模拟LDO。
总结
总的来说，数字LDO并非要完全取代模拟LDO，模拟LDO依然坐镇在需要超高电源质量、超快瞬态响应、超低噪声的关键岗位上。但在超低电压、高集成度、智能化电源管理的发展趋势下，数字LDO不可忽视，后续它可能为数字核心模块提供更优的供电方案。
本文仅提供简介，更为细致的内容可去看参考文献。
本文参考文献：澳门大学黄沫教授《A comparative study of digital low dropout regulators》 Mo Huang1, †, Yan Lu1, and Rui P. Martins1,
