（唐太宗）尝私幸端门，见新进士缀行而出，喜曰：“天下英雄入吾彀中矣！” - 《唐摭言·述进士》
李世民曾微服私访，视察御史府（考试的地方）时，看到新科进士一个个意气风发、鱼贯而出，便抚掌大笑说：“天下英雄，入吾彀（箭袋）中矣！”
太宗皇帝真长策，赚得英雄尽白头。本来这些考生里面有陈胜、吴广来着，但因为科举制度的存在，这些人皓首穷经、熬到白头，不复有少年之气、热血之心，像猛虎被磨平了爪牙。
而在手机电路设计中，RC snubber电路和科举制度很相似，本质上都是一种稳定器。通过一个消耗能量的通道，悄无生息地化解矛盾。否则底层无处施展才华，易累积出滔滔的不满和怨恨，一发不可收拾。
在手机USB口的VBUS脚上，RC snubber常与TVS二极管协同工作。TVS好比是军队，是应对叛乱的主力，动作干脆利索，但万不得已不会用，一用就必须见血。而RC Snubber像科举制度般，它温柔些，是一种预防性的稳定机制，持续安静地吸收社会矛盾，减轻TVS的压力。
防护背景
在手机的USB口（Type-C、Micro-USB、苹果lightning等）中，VBUS是电源引脚，负责为手机充电或供电。会频繁地进行热插拔（在带电状态下插入和拔出），是个热闹、嘈杂的端口。
但是，你得用线，凡是线缆皆存在寄生电感，充电线也不例外，于是会产生两个问题：
- 当充电线快速插入手机时，由于接触点的弹跳和不稳定的接触，会引发瞬间的电流突变，而寄生电感会抵抗电流的突变，于是产生一个高于正常电压的瞬时电压尖峰，甚至会拉出电弧。
- 充电线的寄生电感和手机VBUS端的电容会形成一个LC谐振电路。在热插拔或负载突变的瞬间，LC电路会被激发而产生振铃，这个振铃幅值可能很高，形成浪涌高压而打坏后级器件。
如下图，苹果的闪电接口通常某个管脚发黑，有电火花烧蚀的痕迹，就是寄生电感拉弧的杰作。其他类型的接口也会有这种问题，只不过苹果闪电接口pin脚露在外面，更容易被抓到现行。

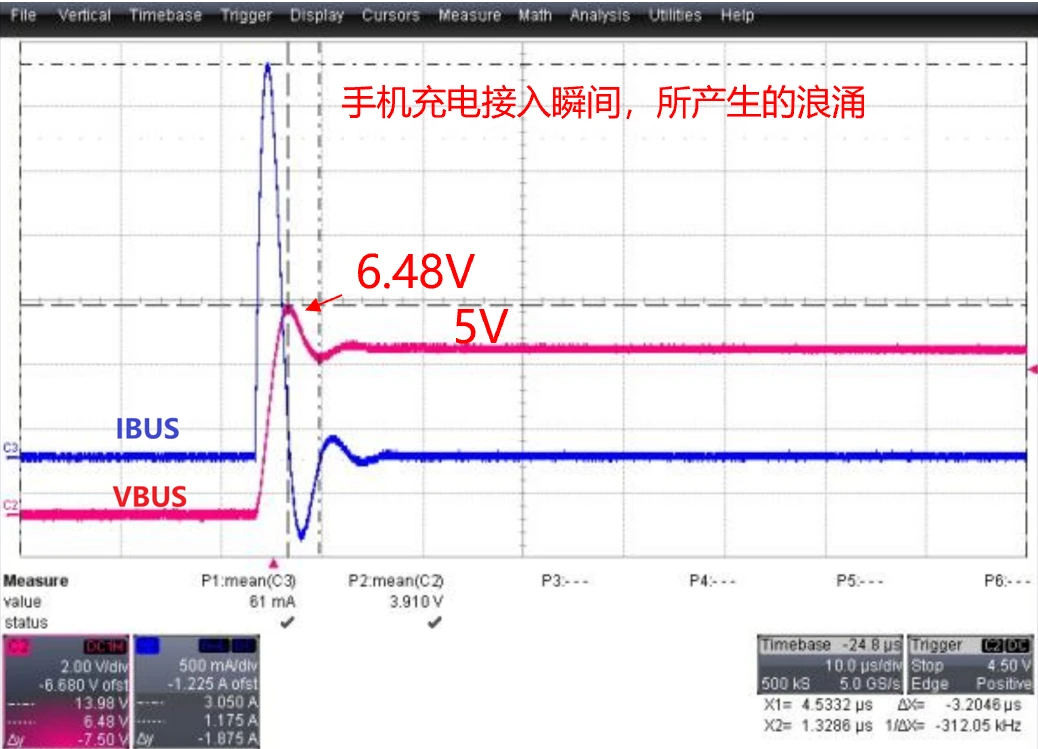

在Type-C口热插拔的过程中，手机端的VBUS通常会出现浪涌，波形实例如下图。
为了有效减小该浪涌过冲，提高系统设计的健壮性，可以考虑在手机Type-C端增加1个RC Snubber电路，辅助TVS进行浪涌吸收。
VBUS RC Snubber电路

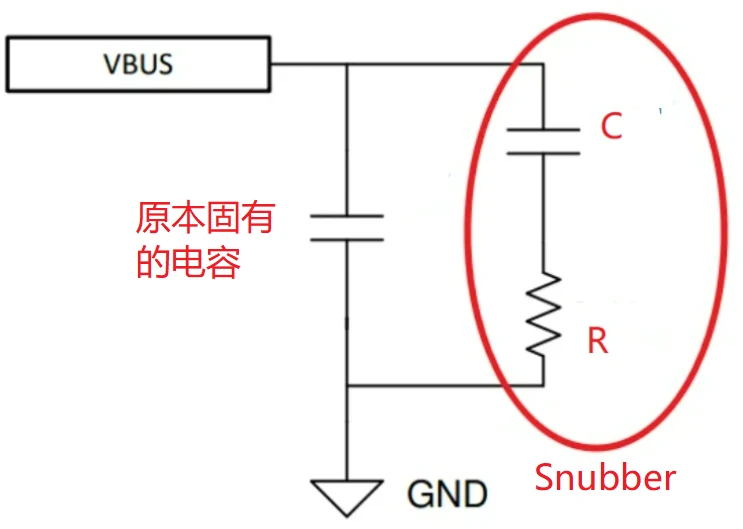

如下图，在VBUS引脚附近放置了一个RC snubber电路。核心作用就是阻尼、吸收这些有害的高频振荡和电压尖峰，保护后级的精密器件。
具体来说，有如下两个作用：
- LC振荡的阻尼作用，Snubber电路中的电阻就是为振荡能量提供一个耗散路径，使能量以热量的形式消耗掉，否则振铃会持续很长时间，电压过冲会很大。
- 在热插拔瞬间产生的瞬时高压尖峰，因电容的电压不能突变，其能量会率先被Snubber电路中的电容吸收，即瞬间被充电，从而削平了尖峰的峰值。
由于是科普类型的文章，不详细介绍计算R、C值的方法，只需要定性了解到：
- Snubber的C的容值通常大于端口固有电容，这样在高频瞬态事件发生时，C呈现低阻抗路径，吸收尖峰能量，限制电压的上升速度；
- Snubber的R是阻尼的关键，通常被设计为接近LC电路的特征阻抗，这样便可以实现临界阻尼，最快速地消除振荡，不会引起过冲或过慢的响应。

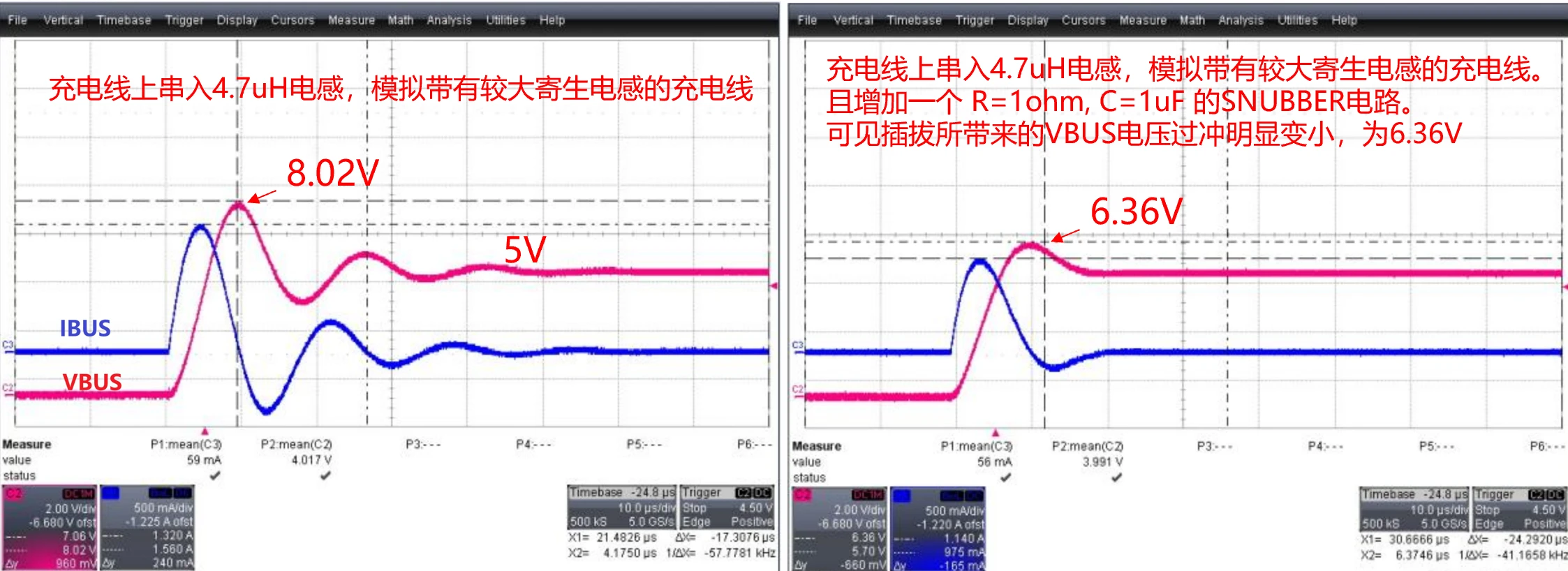

除了理论上的计算，最关键的是要通过实际测试（用示波器观察振铃）来最终确定R、C，以达到最佳阻尼效果。下面两张波形展示了Snubber电路的效果，可供参考。
总结
现在手机端口通常有TVS，作为主力防护器件，RC snubber只是起到一个辅助保护作用，可以减轻TVS在应对高频瞬态事件时的压力。有的项目为了降低成本，甚至不加RC snubber。
但至少教会我们：最高明的稳定器，从来不靠蛮力，靠的是温柔与智慧。
