打起黄莺儿，莫教枝上啼。啼时惊妾梦，不得到辽西。 - 唐·金昌绪
该诗有种浪漫的心境，描写一位少妇对远征辽西的丈夫的思念。该女子打起黄莺，原因是想它不要在屋子旁啼叫；它的啼叫惊扰了女子的梦，使得她不能在梦中与丈夫相见。
在手机电路设计中，DC/DC功率电感就像上面诗中的黄莺一样，因存在大量的电场辐射、磁场辐射，会严重干扰其他信号，影响别的模块，惊扰别人美梦。
这点不可不察，不能掉以轻心，稍微有点技术功底的公司，都会制定相关checklist，避免在电感所在层（投影区域）走信号线。甚至对于一些敏感的信号线，比如射频IQ线、音频小信号等，则在电感正下方投影区域的所有层均不应布线。
有条件的话，可在电感下方铺设地，次表层则以完整的地平面铺设，但仍不算万事大吉。
下面讲述下干扰机理以及曾经遇到过的典型案例。
干扰的机理

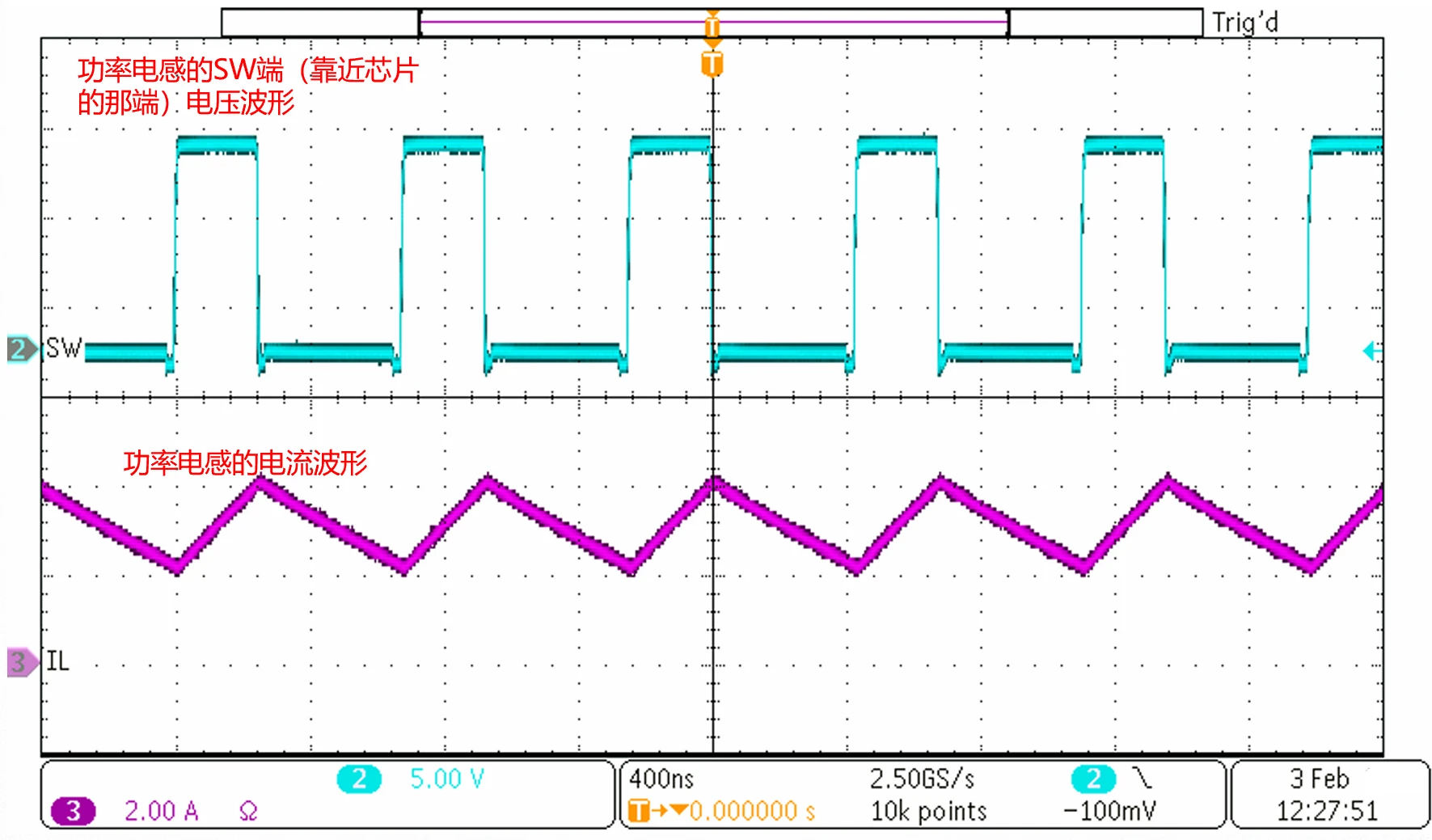

如果你见过功率电感的波形，并知道些电磁方面的基础知识，你将意识到上面有快速变化的电场和磁场，可能是个干扰大户。
变化的电场带来容性干扰：
电感线圈的匝与匝之间、电感本体与周边PCB走线之间存在着寄生电容。SW节点快速dv/dt的方波电压就会通过寄生电容，以电场的形式耦合到附近的走线上，如果走线是高阻特性的、或者是小信号，则影响尤为显著。
变化的磁场带来磁干扰：
在开关电源中，电感电流是高频、大幅度变化的（三角波），这会产生一个强烈且快速变化的磁场。如果附近有敏感的信号走线，就会在其上感生出噪声电压（磁生电，变化的磁场会在闭合回路中产生感应电动势），从而干扰信号。
手机中的敏感信号线大致罗列如下：
- 高速信号：如USB、HDMI、MIPI等差分线。
- 模拟小信号：如音频输入、麦克风输入、传感器采样线等。
- 射频小信号：射频微带线/带状线，如果受干扰，则接收灵敏度、通信质量就掉链子。
- 反馈网络：某些开关电源自身的电压反馈（FB）走线。
- 复位、中断等关键控制信号，被干扰到后，手机容易死机重启。
- 晶振及高速时钟走线。
相关案例
某项目在边4G下载，边模拟耳机录音时，录音结果有明显的杂音。
经过一系列的定位，最终发现是功率电感的磁场干扰所致。

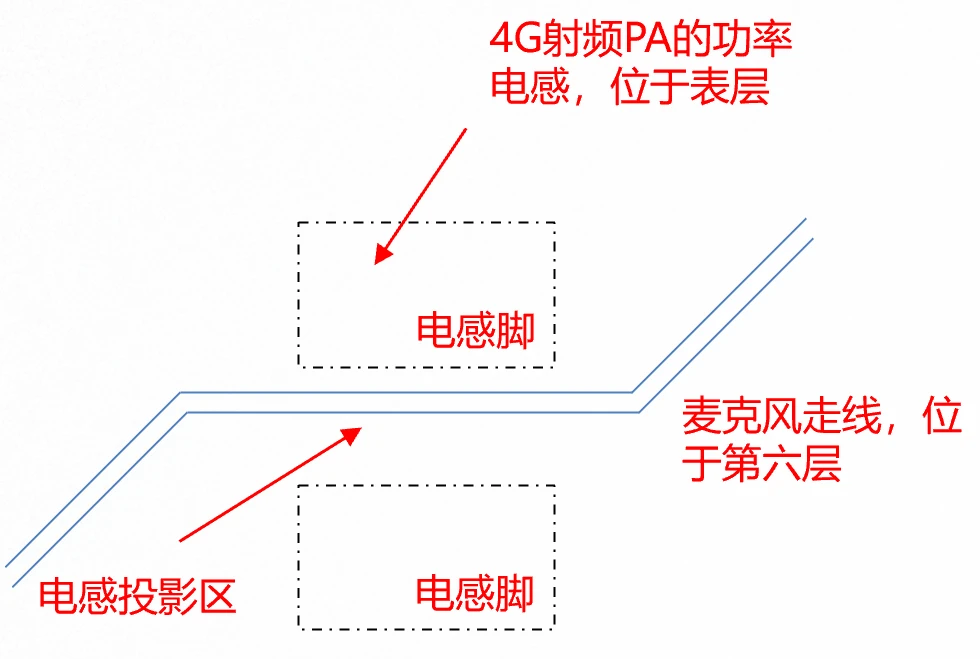

模拟耳机的麦克风走线位于L6层，并且处于4G PA DC/DC电感投影区，如下图所示。虽然它们之间有完整的地平面隔离，但麦克风走线仍被干扰到了。
出了这个问题后，相关的项目同事委屈的像个小媳妇：“我明明用GND层隔离了呀”。
这就是上面所讲到的：电感所发散出来的干扰是电磁干扰，既包含电场干扰，也包含磁场干扰。对于电场干扰，我们可以用完整的地层来隔离，形成法拉第笼；但对于磁场干扰，铜是无法阻隔的，因为铜的磁导率很小，得使用铁磁性的材料（如铁氧体、纳米晶）隔离才行。但PCB的制程工艺通常不包含铁磁材料，所以规避的方法就是靠躲，躲得越远越好，正所谓惹不起，还躲不起吗？
总结
应对功率电感的干扰，距离是最好的屏蔽，这是最有效的一条准则。在PCB布局时，在功率电感周边划定一个禁区。所有敏感信号线必须远离这个区域。此外，干扰是三维的。需要确保敏感走线不仅在水平方向上远离电感，在垂直方向上也不要走在电感的正下方。电感产生的磁场会穿透PCB板。
其次是正确处理地平面，一个完整、连续的地平面可以为返回电流提供一条阻抗最低的路径，并起到一定的屏蔽作用。尽量不要在功率电感区域下方分割地平面。如果必须分割，确保敏感信号线的回流路径不会被切断。被切断的回流路径会被迫绕远路，形成一个大环路天线，更容易拾取噪声。
