不仅人生有行路之难，这电路PCB上的信号竟然同样有羁旅之难。
PCB工程师，俗称拉线工，干的就是给各个信号牵线搭桥的活计，但并非随随便便拉线，他定会遵守某些底层逻辑。
拓扑结构，就是他们的基本逻辑，他们的道路规划图。选对了，信号各展其长、各安天命；选错了就可能资源错位、人仰马翻。具体而言，拓扑结构，Topology，是指在PCB上，一个驱动源（Driver）连接到多个接收端（Receiver）时，走线的物理连接方式。
根据信号类型选择正确的拓扑结构，对信号完整性（Signal Integrity）、布线快捷程度至关重要。下面简要介绍下手机PCB布局走线上可能用到的几种拓扑类型。
点对点拓扑
Point to Point，看起来是最简单的拓扑，一个驱动源只连接一个接收端，一根线直通，中间没有任何分支，极为忠贞，绝无第三者。
信号完整性最佳，没有 stub（分支线），信号路径唯一，反射和失真最小。但缺点是只能连接一个负载，走线资源利用率低，在寸土寸金的手机主板里可谓奢侈。
但一言以蔽之，就是“高贵”，在手机上多应用于对信号质量要求极高的场合，属于是VIP专属通道了。比如AP处理器与UFS之间的数据通道、摄像头与AP处理器的MIPI数据通道、AP处理器与屏幕的MIPI数据通道等，专车接送，风景独好。

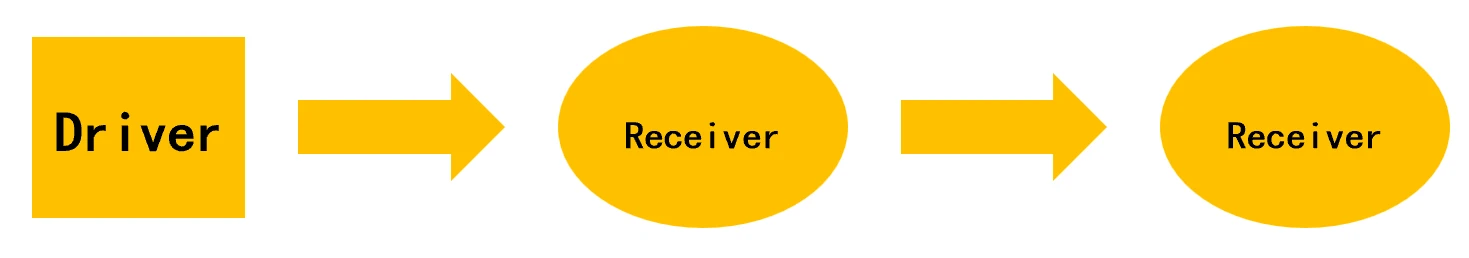

菊花链
Daisy Chain，是单点对多点连接中最常用的拓扑，看起来像个流水线一样，也像个冰糖葫芦，串连着串儿。
驱动源连接到第一个接收端，然后从第一个接收端连接到第二个，以此类推，像链条一样串接下去。接收器都位于主干线上，信号顺着主干道一路小跑，没有或仅有很短的分支（Stub）。
主干线可以一路布下去，节省空间。阻抗相对来说较连续，如果处理得当（分支很短），信号反射就掀不起波澜。此外，信号到达各个接收端的延时是累积的，也便于时序的计算与评估。
菊花链的缺点是，如果链路过长，末端信号可能会恶化。分支必须非常短（对于高速信号，通常要求Stub长度小于信号上升沿对应波长的1/12），否则会成为天线产生反射。

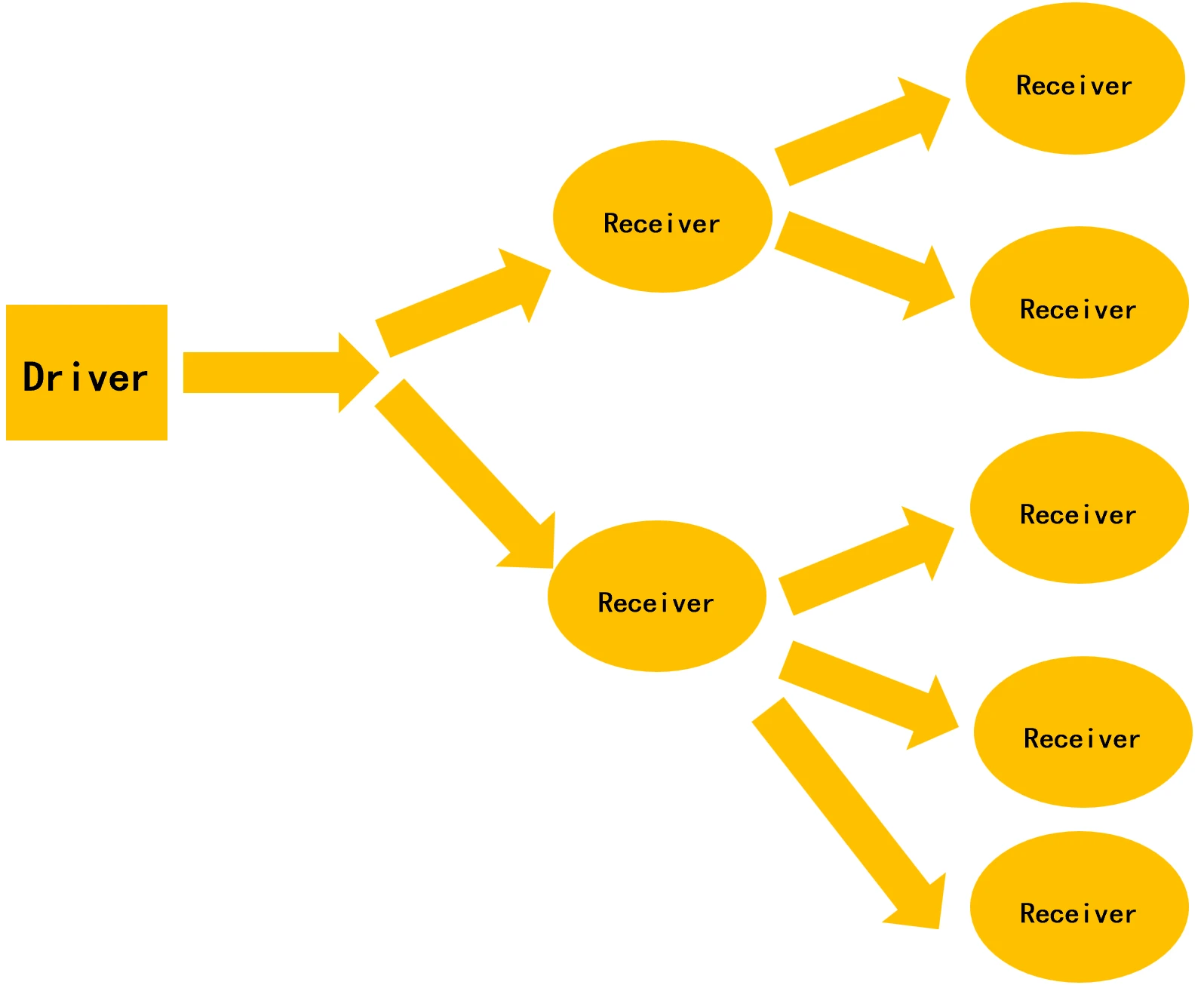

树形 (Tree / Branch)
也称为T形拓扑，和中国的宗族文化相似。从驱动源出发，走线通过一个节点（T点）分成两个或多个分支，每个分支再可能继续分叉，像树枝一样肆意生长蔓延。
树形布线较为灵活，可以轻松连接到不同位置的多个负载。如果对称设计的话，到每个负载的延时能做到相等，一碗水端平。
但树形布线的缺点是信号完整性差，每个分支处都是阻抗不连续点，易产生信号反射。分支线（Stub）较长，会引发振铃（Ringing）等问题。
一般不推荐用于高速信号。常见于对时序要求不高的低速信号或电源分布网络等场合。
比如手机上I²C总线，手机上集成了无数传感器：陀螺仪、加速度计、磁力计、环境光传感器、距离传感器等。它们通过I²C总线以树形拓扑与处理器通信。因为数据率很低，偶尔的反射问题也可以忍，无伤大雅，而布线简单是其巨大优势。
又比如电源分配网络 (PDN)，以手机主板上的1.8V电源电压为例，1.8V所供电的负载众多，都是从电源管理芯片(PMIC)通过树形拓扑分配到主板的各个角落，好比城市的供水系统一样。

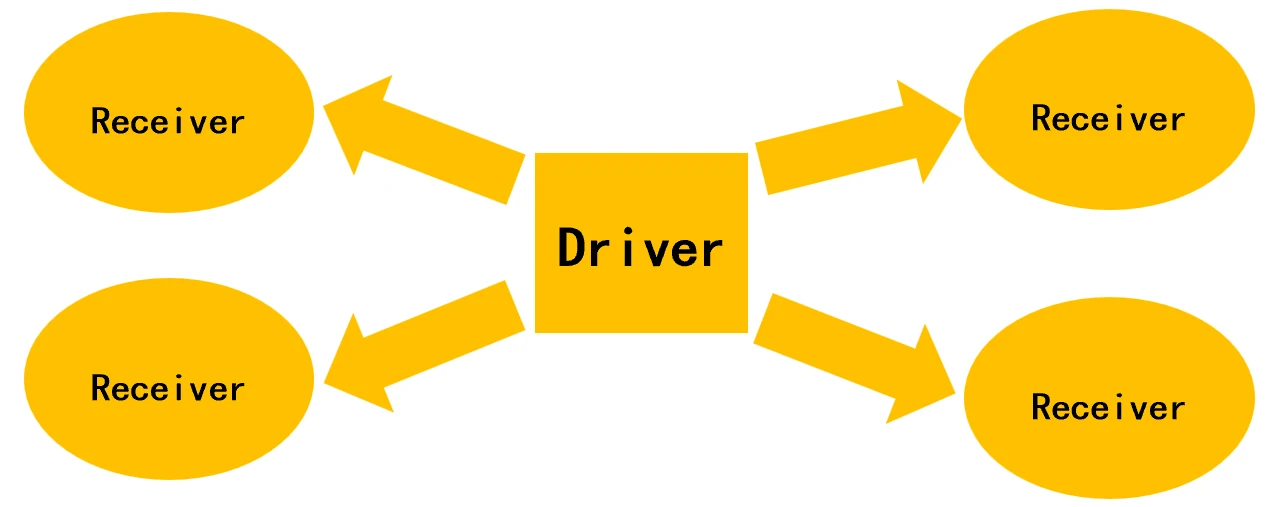

星形
星形 ，Star，是树形拓扑的一个特例。
驱动源坐镇中心，通过单独的走线连接到每一个接收端，像是音乐会上，乐队总指挥指导每种乐器演奏一样。
Driver到每个接收端的路径长度如果做到相等，则时钟skew（偏差）最小。每个负载都是点对点连接，避免了Stub问题。
缺点是占用布线空间，因为从中心点到每个负载都要拉一根线，中心点附近的走线可能非常拥挤。
星形拓扑常用于对时钟同步要求极高的系统，如多个处理器共享同一个时钟源的应用，此时需要精确控制所有信号路径等长，这样才利于保持同步，大家步伐一致。

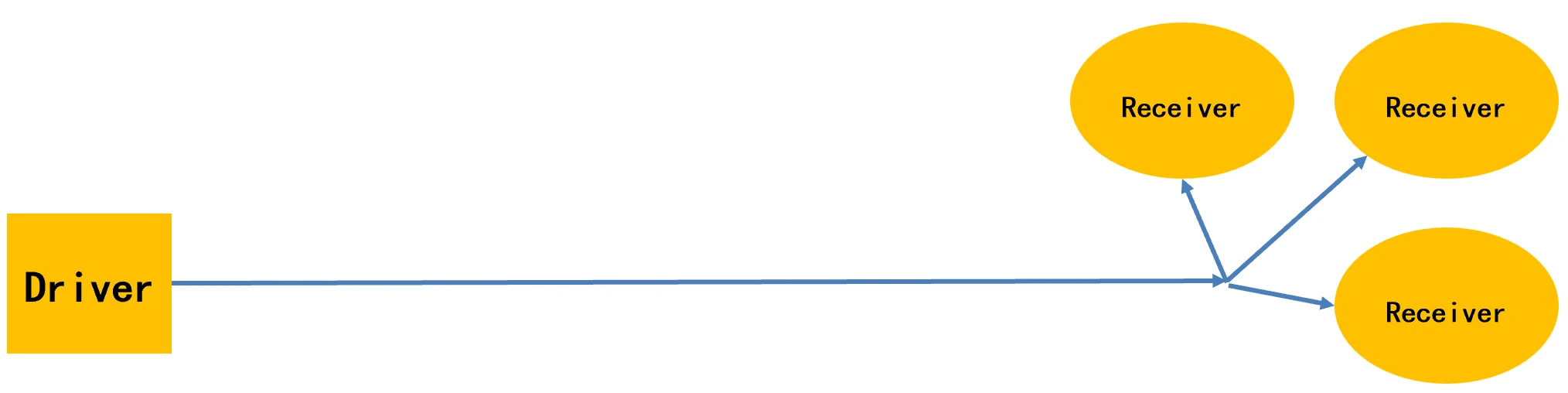

远端簇形
Remote Cluster，是菊花链和星形的混合体。
驱动源通过一条主干线连接到第一个“簇”的中心点，然后在该中心点以星形方式连接该簇的多个负载。
该拓扑格局宏大，有点像西汉初期郡国并行的政治制度，中央先联系地方诸侯（簇中心），再由诸侯管理境内百姓（簇内负载）。也像500强大型企业，部门内沟通频繁、步调一致，部门间则通过骨干联络，各有章程。
远端簇形集结了菊花链（节省布线）和星形（簇内skew小）的优点，但缺点是设计和布线较为复杂。
常应用于大型分组系统，因为在大型系统中，负载天然地分成几个组（簇），组内对时序要求高，组间时序要求相对宽松些。
