线控耳机拍照原理简介

在手机应用中，带线控功能的耳机可以触发手机拍照，这利好摄影爱好者，他可以使用耳机线当远程快门用，可谓听歌拍照两不误。

耳机线控按键本质上是一个电阻+开关，当按下不同的按钮时，会改变麦克风对地之间的电阻值。手机内部的芯片通过ADC检测阻值的变化，从而判断用户按下了哪个按钮。

如下图，某四段式立体声耳机，附带按键控制，其控制键可以控制音乐“暂停”、“音量+” 、 “音量-”。

但如果相机应用处于前台，耳机音量键同样可以触发拍照，具体是如何实现的呢？能不能简易DIY一下？

实现原理

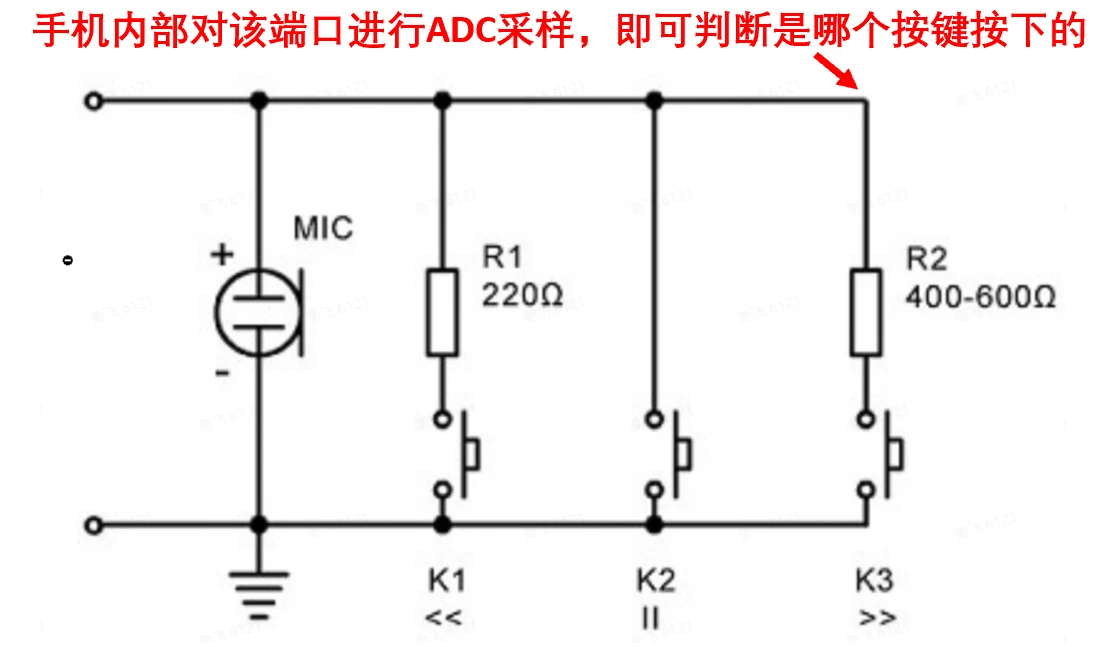

下面是四段式耳机按键原理图，可见是用不同阻值的电阻与话筒（MIC）并接。

• 按下K1按钮，相当于并接一个220欧姆电阻，可以实现“音量+”；
• 按下K2按钮，相当于被短路，则实现“暂停”；
• 按下K3按钮，相当于并接一个400~600欧姆电阻，可以实现“音量-”。

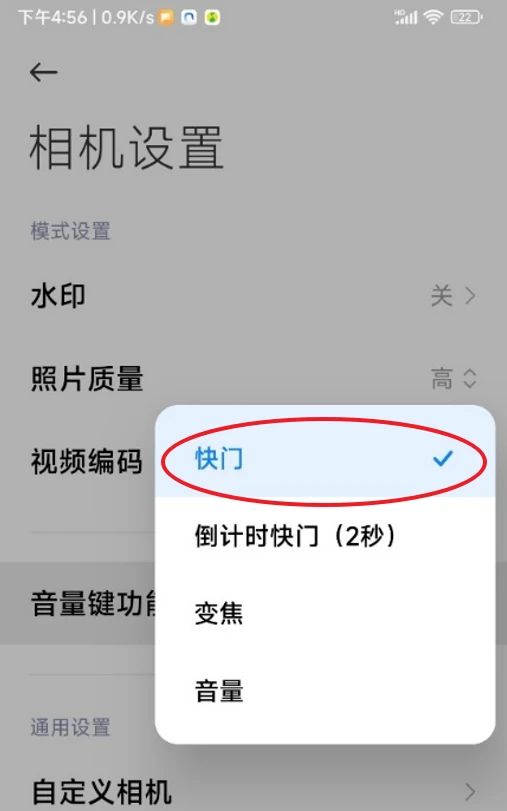

在手机系统中，我们可以音量键配置为特定的“按键事件”，比如快门功能。如下图，以小米手机为例，可以设置音量键功能为快门，即拍照功能。

而耳机线控按键产生的音量键与手机自带的音量键，对于手机上层应用来说是一样的，享受同等待遇，故也可以通过耳机的音量键实现拍照功能。

具体流程大致如下：

• 监听是否有音量键按下。
• 如果监测到有音量键按下，而且相机应用处于前台，则阻断原来用于调节音量的按键事件，将其重新定义为拍照功能。
• 音量键触发拍照，即驱动摄像头完成对焦和拍摄。

取消3.5mm耳机孔后，大部分手机也能实现线控拍照功能：

• Type-C/Lightning耳机： 原理类似，但如果是数字耳机的话，则通过数字协议传输音量键控制信号。
• 蓝牙耳机： 蓝牙耳机的按键事件通过蓝牙HID（人机接口设备）配置文件发送给手机，同样可以被手机系统捕获和进行功能映射。

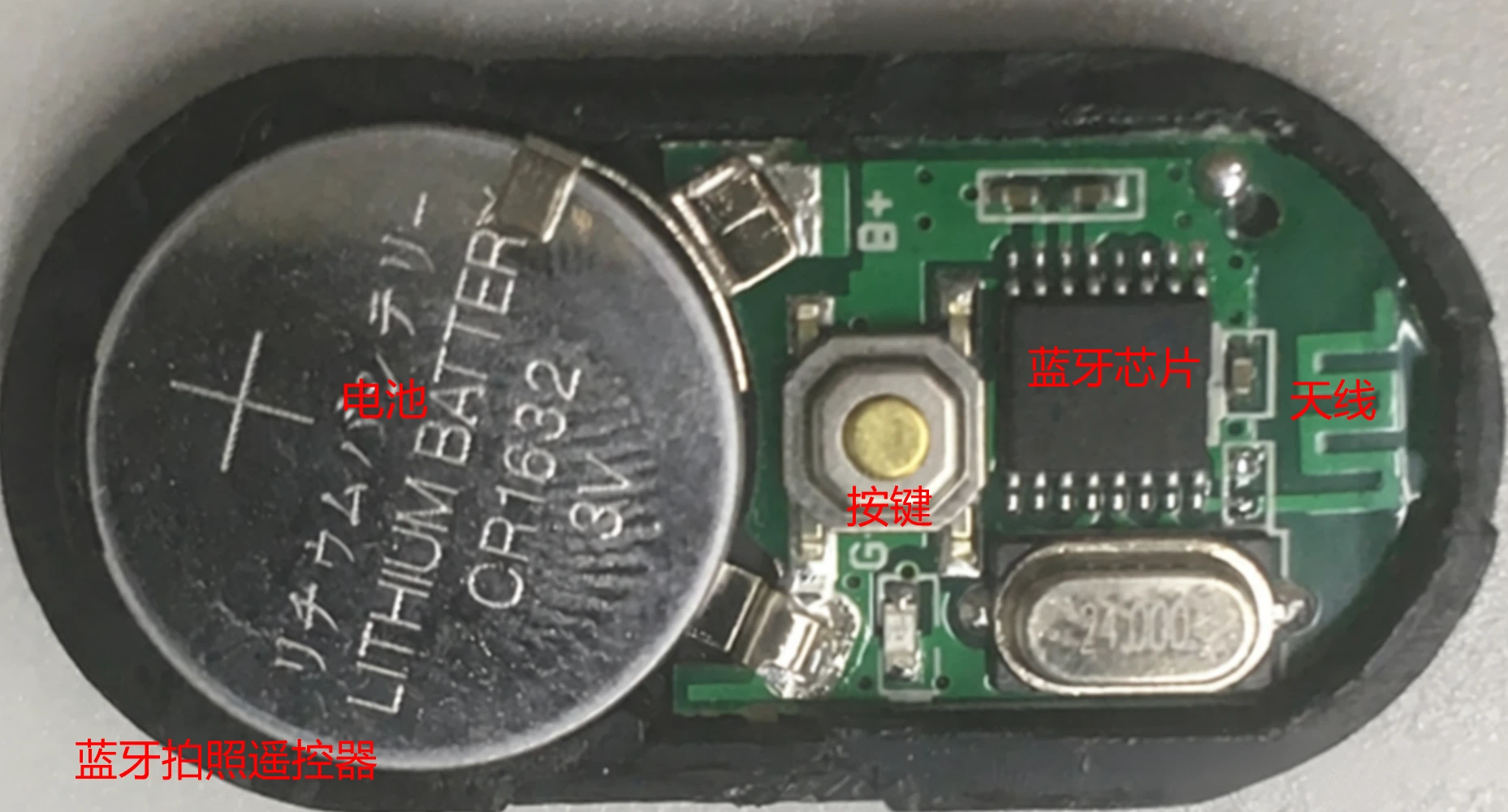

• 蓝牙拍照遥控器： 本质上是一个只有一个按键的蓝牙键盘，这个按键对应手机上的音量键。

简易DIY方案

以上，我们知道手机上用音量键可以控制手机拍照，因此想DIY一个自拍杆就非常简单了，穷人也有穷人的快门线。

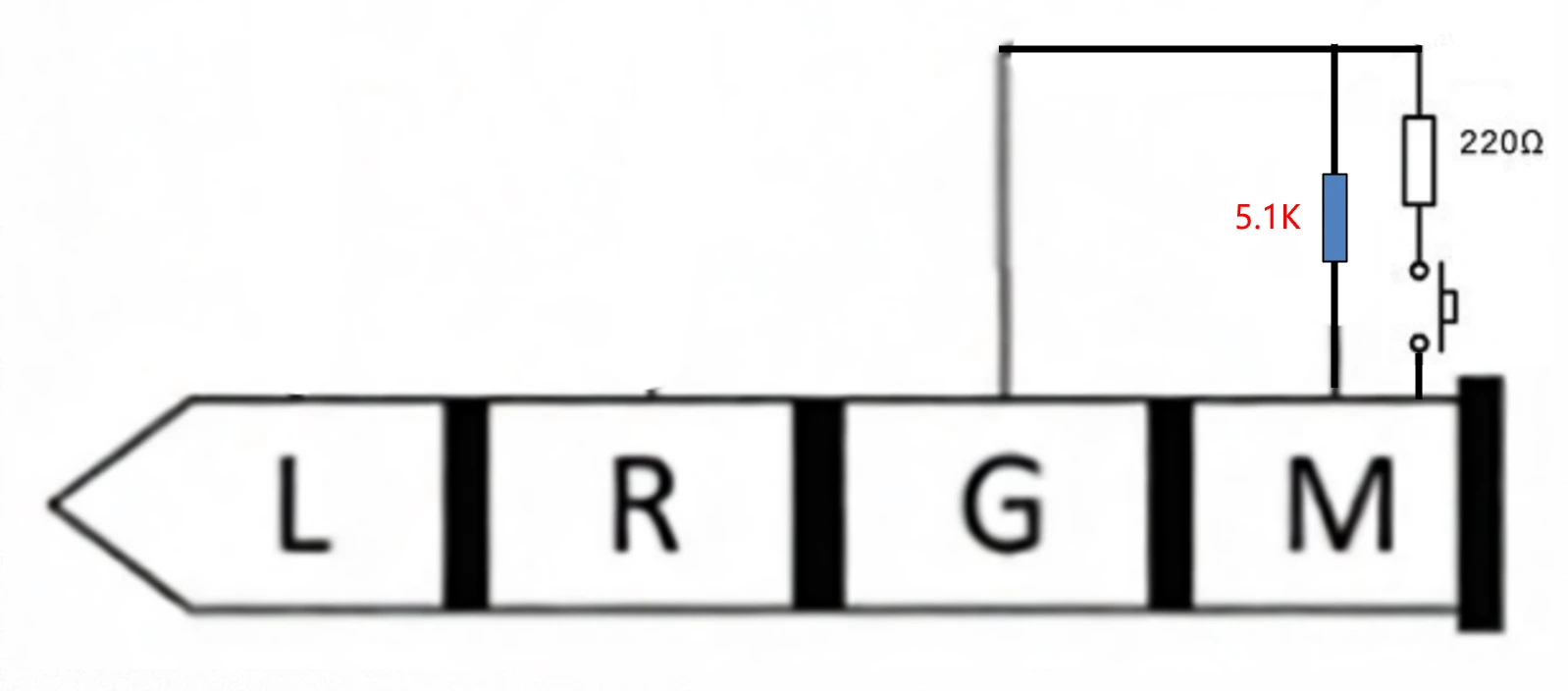

如果手机有3.5mm耳机口的话，我们可以用一个3.5mm耳机插头，再用5.1K电阻取代话筒，然后并上220欧姆电阻和一个按键，最后接入手机，在相机界面按下按键即可实现拍照。

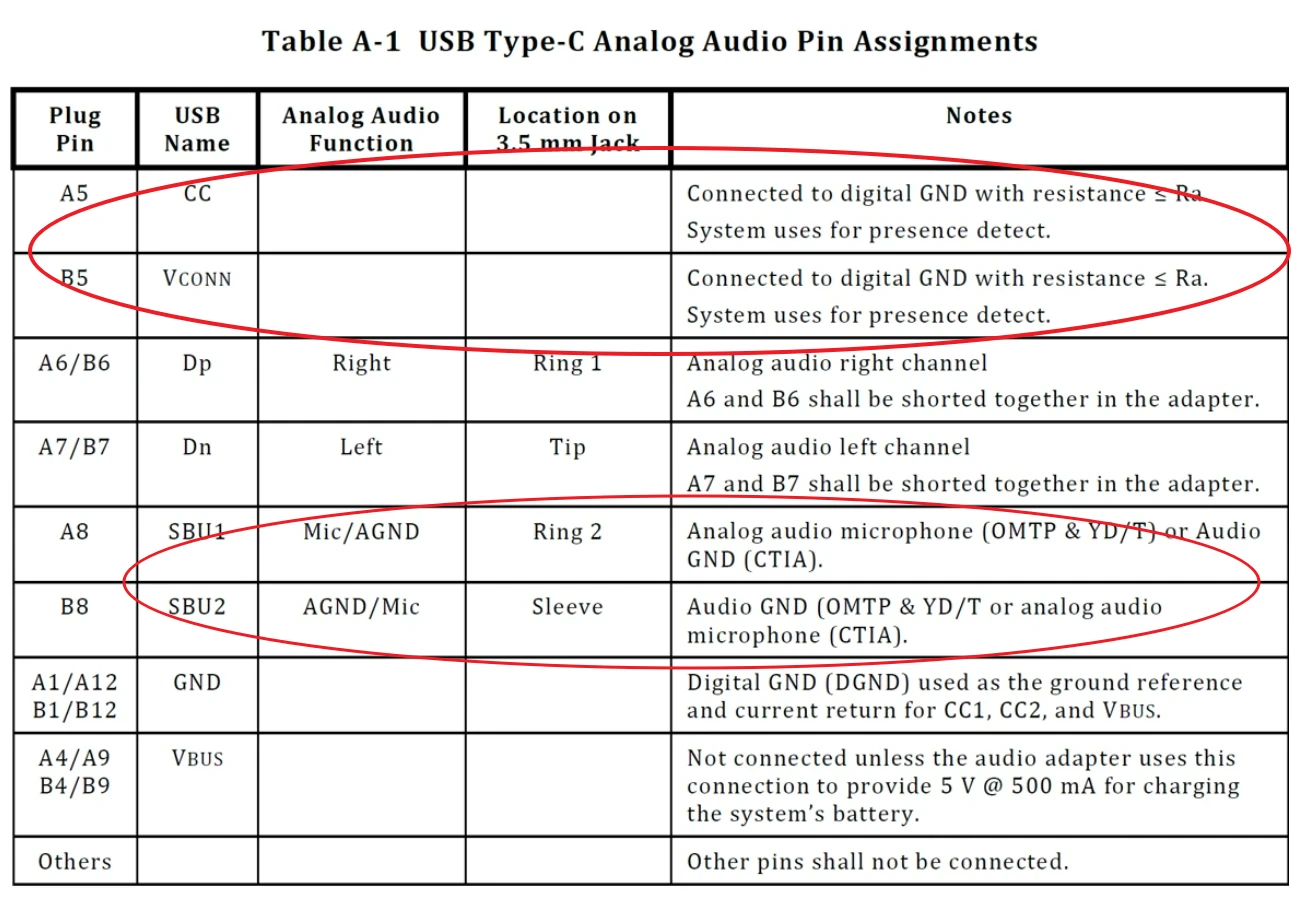

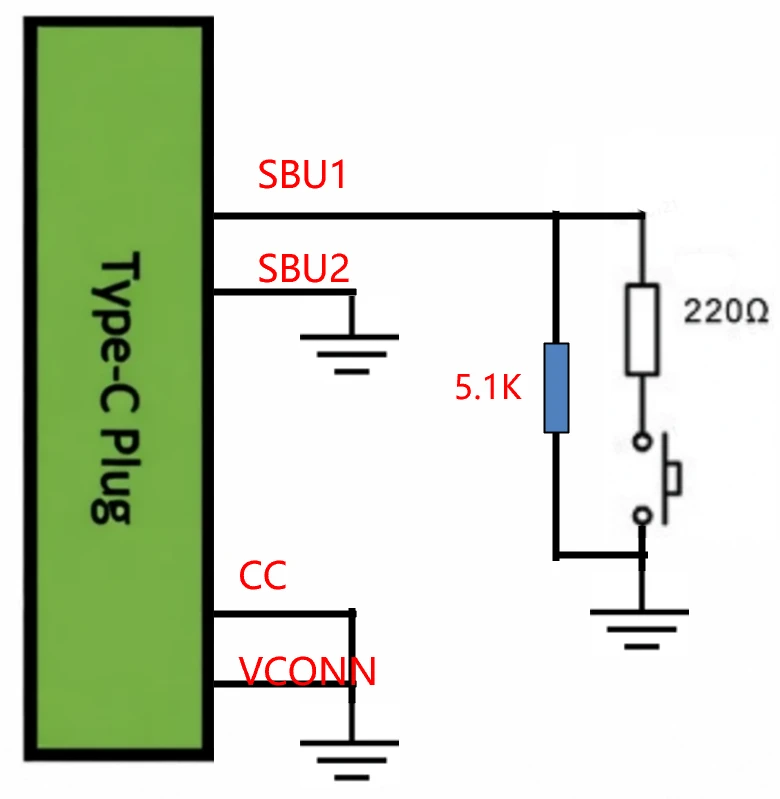

如果手机没有3.5mm耳机孔，只有Type-C口，但支持模拟耳机，我们可以使用一个Type-C公头，再将CC、VCONN对地短路，然后用5.1K电阻取代话筒，然后并上220欧姆电阻和一个按键。

总结

线控耳机拍照就是一个借壳上市的过程，耳机按键产生的电信号被手机解读为通用的音量键事件，然后触发前台相机App去拍照。

该方案有种跨界精神，巧妙的利用了现有硬件的通用接口，为用户提供了便利的拍摄方式。

需要说明的是，并非所有线控耳机都支持，也并非所有手机都开启此功能，需要查询或实操下才行。
