众所周知，手机是一个高度集成的复杂系统，手机内部的音频Smart PA和高速数字处理器、DC/DC电源模块、射频天线模块挤在一起，靠的很近，容易互相产生干扰。
为了解决干扰，在手机原理图中，通常会看到磁珠（Bead）串联在Smart PA的输出线路上，磁珠和长城在本质上相同，都属于“隔离”，长城隔离民族，而磁珠隔离电磁干扰。
但具体的隔离情形是怎样的呢？
背景
现代手机的音频功放大多基于D类功放，其全桥结构输出的是开关型脉冲，通过脉冲宽度来调制音频信号幅度，开关频率通常在几百kHz到几MHz。

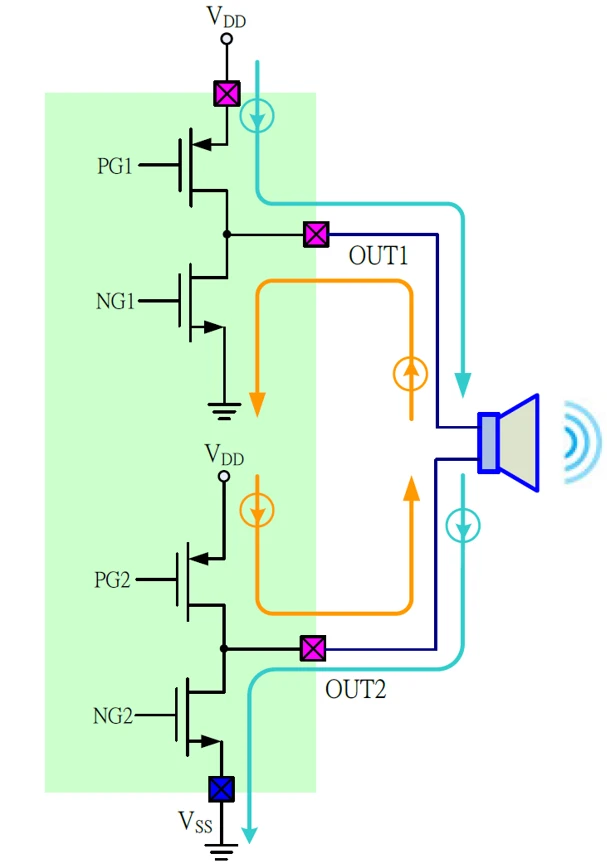

如下为全桥（H桥）输出示意图，桥式连接，Bridge-Tied Load，可驱动扬声器两端输出达到正、负端电压，从而使摆幅加倍。摆幅加倍意味着四倍功率，这是一个很大的改进，尤其在电池供电的低电压应用中。
然而这种桥式功放有它自己的尴尬之处：
- 一方面，就像脱口秀表演时喷出的唾沫星子，输出线路上开关波形所带来的高频噪声会通过走线辐射出去，成为电磁干扰源，对外部模块产生干扰。
- 另一方面，它直连到扬声器（Speaker、Reciever），外部的噪声也可能通过空间耦合进入线路，隔空投毒，从而使扬声器发出噪声。
而这时，铁氧体磁珠，便是这种双向的、相互耦合性质的霍霍的解决方案。

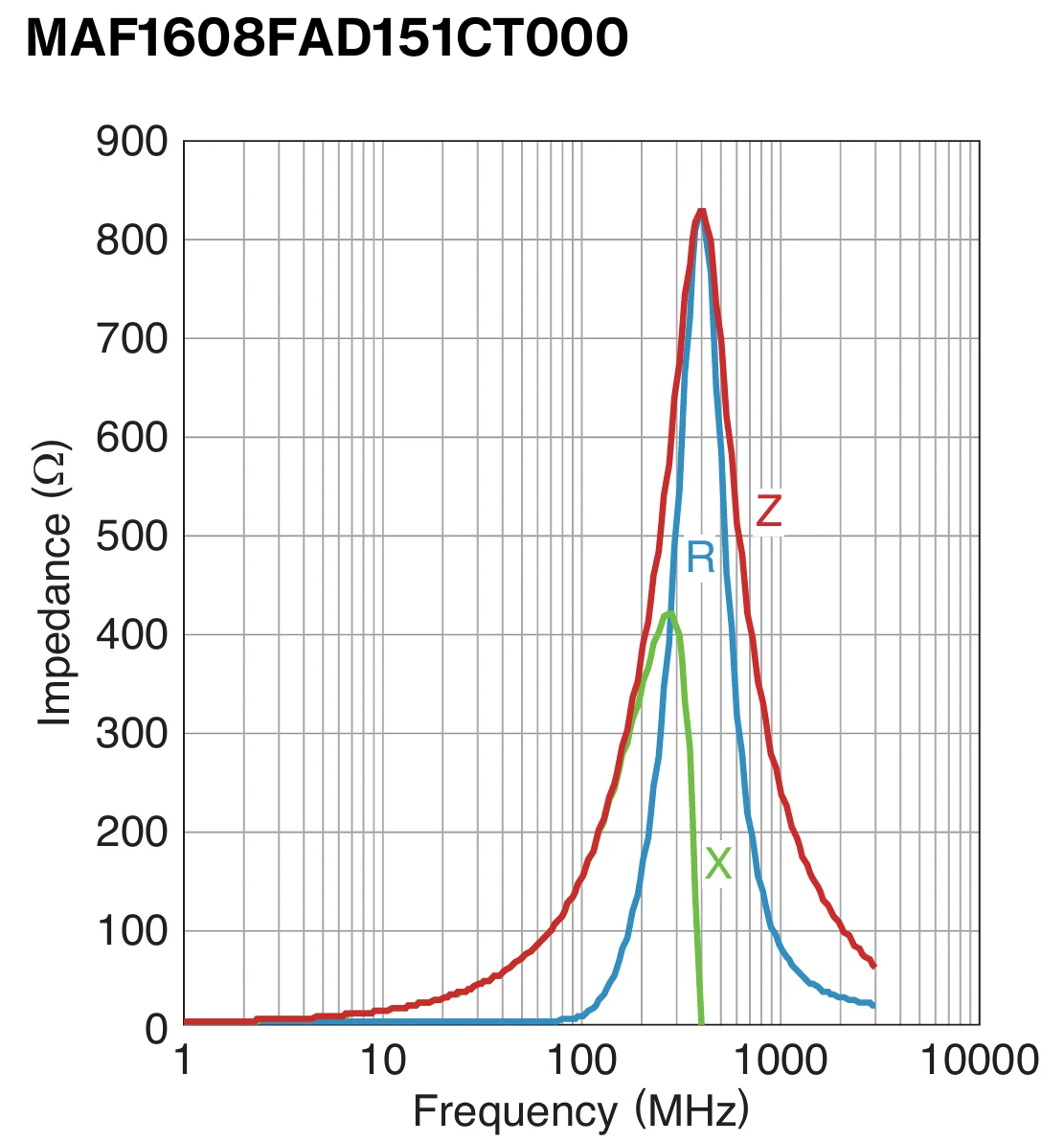

磁珠本质上是一个高频发热损耗器件，对低频信号的阻抗很低，允许其顺利通过；而对高频信号，则以热的形式消耗掉。它的阻抗-频率曲线是精心设计的，在目标频段（比如几十MHz到GHz）呈现高阻抗。
消除对外部的干扰
D类功放在工作时所产生的高频噪声，能通过走线（尤其是长走线）辐射到周围空间，成为电磁干扰源，尤其对射频影响严重。
手机的GSM/4G/5G/Wi-Fi/蓝牙天线作为接收链路的先锋，对高频噪声极其敏感。功放产生的高频噪声如果辐射出去，会严重干扰射频接收灵敏度，导致通话质量下降、数据速率降低。
而串入磁珠可以掐断噪声通过音频线向外传播的路径，达到隔离噪声的目的，此时需将磁珠靠近功放位置放置。

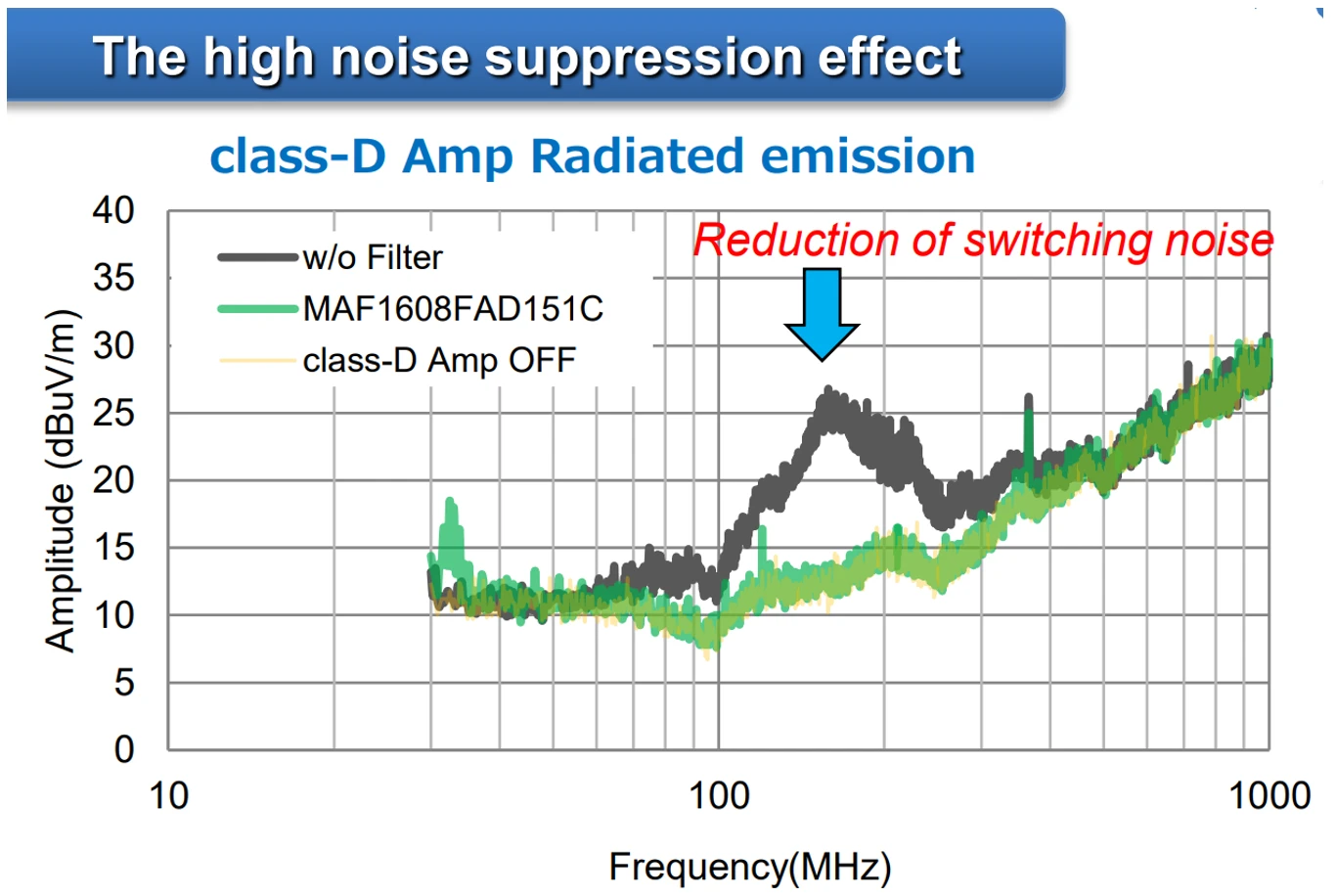

下图是TDK所实测的，串联磁珠后的电磁骚扰改善示意图。
抵挡外部模块的干扰

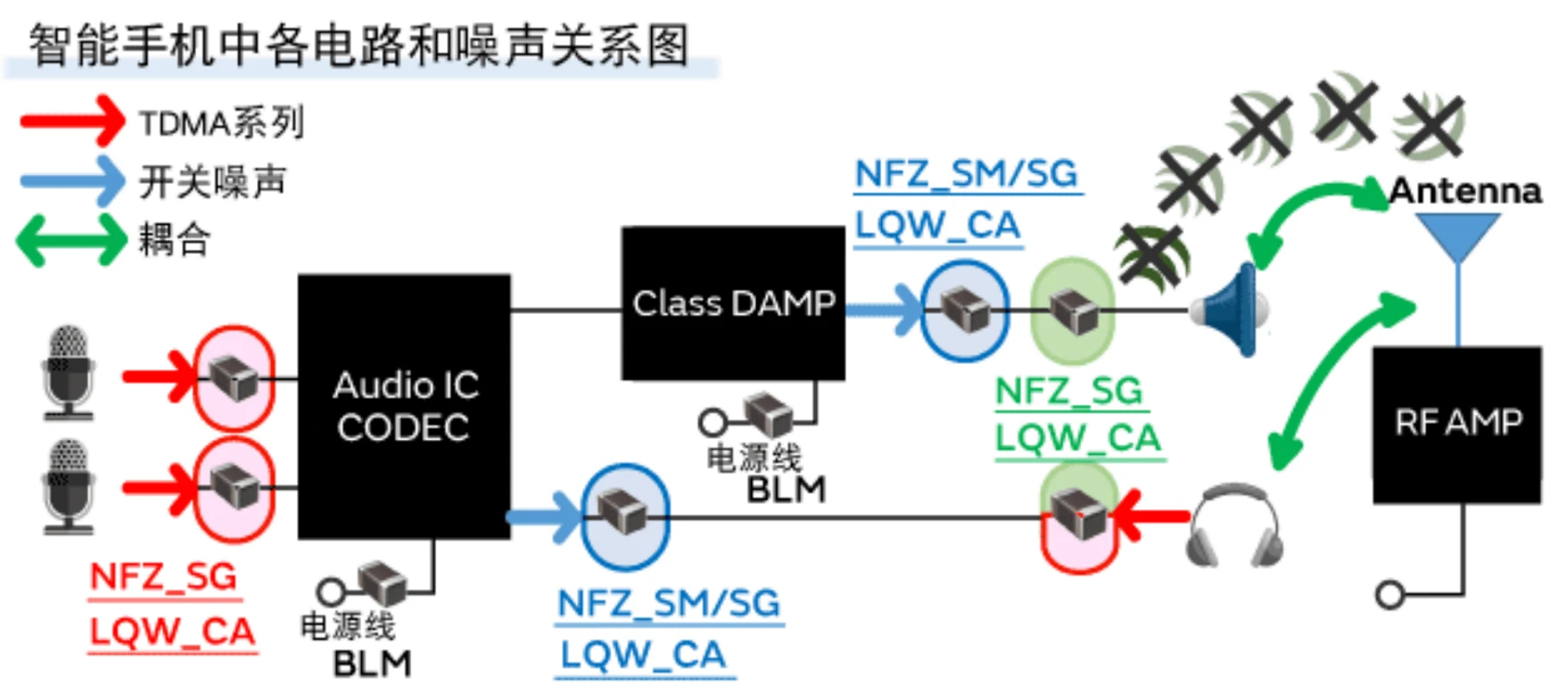

Smart PA输出线路上的磁珠同样能防止外部干扰的入侵，阻止其他模块，如CPU、射频天线、电源等的噪声通过空间耦合进入音频输出线路。
此时需要把磁珠靠近扬声器放置，磁珠可滤除高频noise，虽然其本身听不见，但如果这个noise以一定的频率（音频范围）出现（比如GSM中的TDD 217Hz noise），就会造成可听见的噪音。
由于外部干扰的来源众多，特定的磁珠仅能够对特定频率的干扰信号以发热的形式消耗掉，因此磁珠的选型需要根据所需要滤除的射频频段而选择。

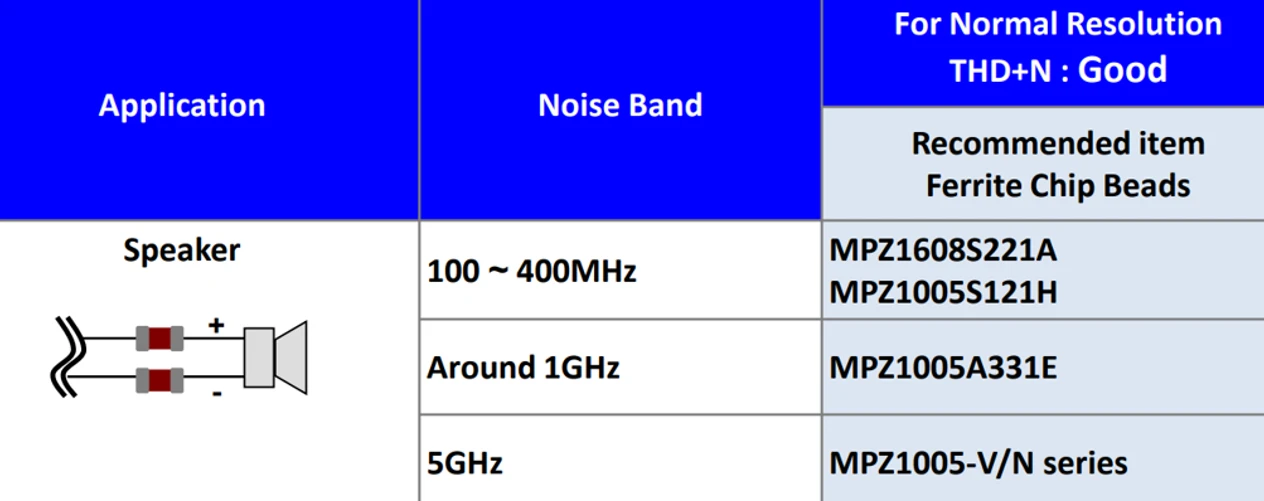

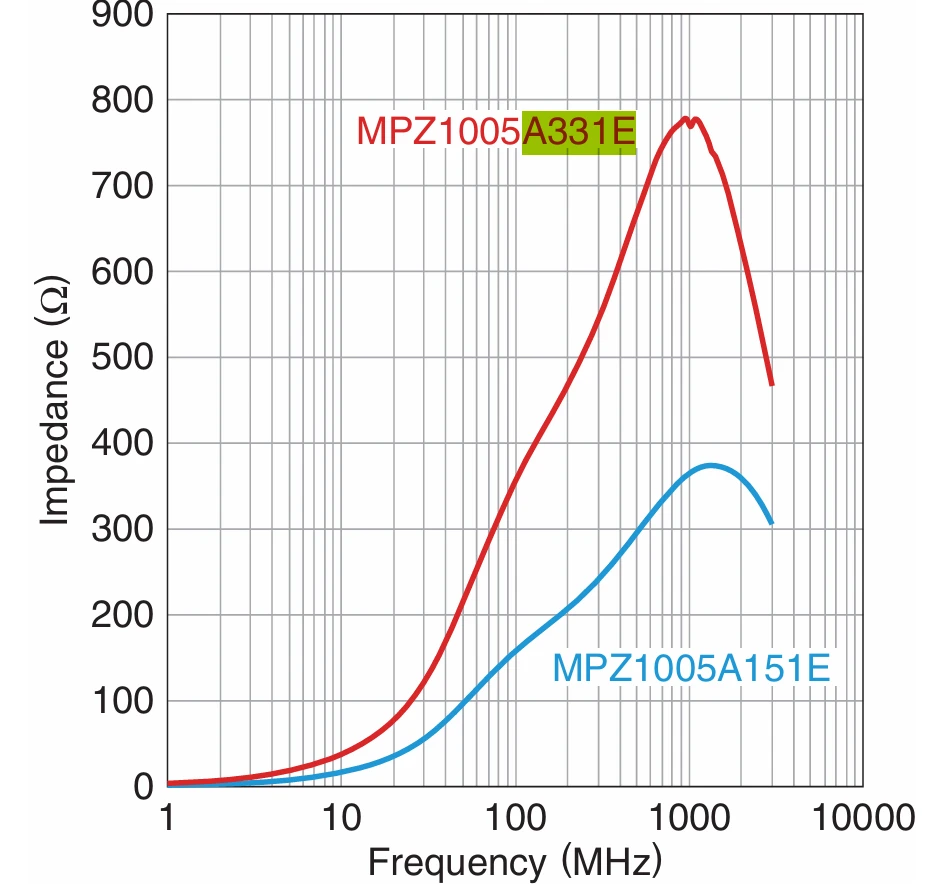

我们可以选择在需要抑制的噪声频段阻抗最高的磁珠，同时保证在音频范围内（<20kHz）阻抗几乎为零，举例如下图。
总结
在智能手机的智能功放输出端串联铁氧体磁珠，是利用了磁珠对高频信号高阻抗、高损耗的特性，滤除功放自身产生的高频开关噪声（不干扰别人），并阻断音频线路接收外部干扰（不被别人干扰）。从而在保证音质的前提下，提升整机电磁兼容性。
除了频段，Smart PA输出线路上的磁珠还有其他地方要考虑：
- 磁珠DCR是否合适：扬声器是功率器件，磁珠的直流电阻要小（通常为几十毫欧），否则音频信号还没出门就先被薅了羊毛，或导致音量降低，效率降低。
- 额定电流是否足够：要承受扬声器的峰值工作电流而不饱和，不能在关键时刻掉链子。

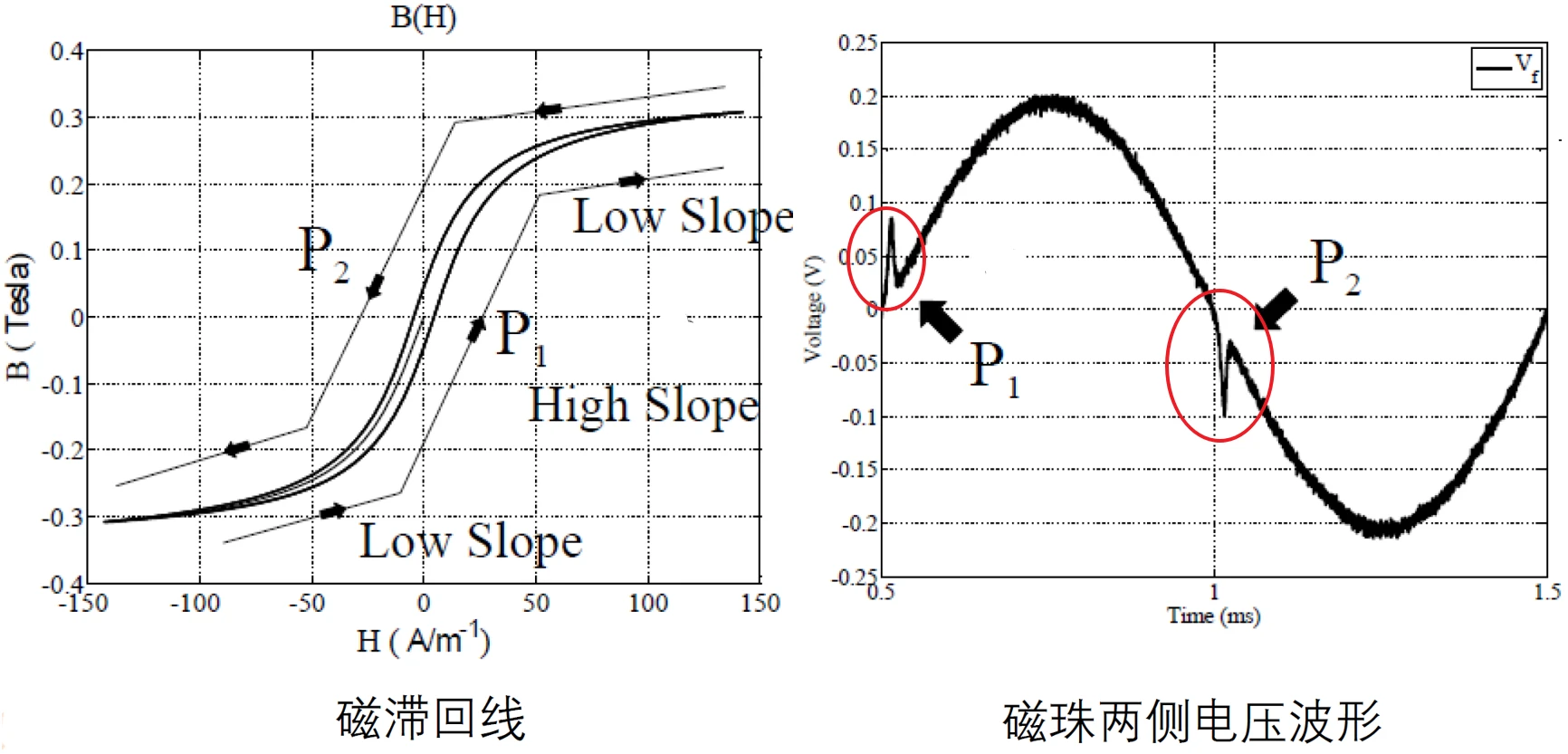

- 是否引起引起音频THD失真：磁珠的磁感应强度在电流过零附近有一个快速的斜率突变，导致磁珠两端电压在此处出现尖峰跳变，对应到频域就表现为奇次谐波变大，如下图所示，需要实测是否引入明显失真。
