盛唐名将哥舒翰，勇而有谋，仗义疏财，屡破吐蕃，这首《哥舒歌》便是西部边民对哥舒翰赫赫战功的赞歌。
而如今的智能手机中，在音频电路上到处都有磁珠身影，可谓是消耗大户。其作用就像哥舒翰一样，威震敌国，卫戍边疆，阻挡其他模块（比如射频等）的侵袭干扰。
背景
人的耳朵是上帝给的礼物，高度灵敏，甚至能触及灵魂。有时候稍微有点噪声，稍微有点失真都能听出来。高品质的音质是手机的一个重要卖点，厂商所宣传的“HIFI”，就是在强调他家手机音质好到能让耳朵怀孕。
但我们都知道，手机是一个高度复杂、内卷的系统，集成了各种高速数字电路、高速总线、射频电路（2G/3G/4G/5G、Wi-Fi、蓝牙、GPS）。
问题在于，它们挤在一起，就像一群女生在办公室互相八卦吃瓜一样，各个模块因为距离过于靠近的因素，多多少少相互耦合，从而相互干扰。比如数字模块和射频模块的噪声很容易通过各种方式（电源线、地线、空间耦合）串入敏感的音频电路，产生人耳可闻的“滋滋”声，比如著名的217Hz TDD noise。
此外，除了抵御别的模块的干扰，也要防止自己干扰别人，比如手机中的D类功放的输出线的开关波形容易对外辐射电磁噪声，易对手机的天线造成干扰，使接收灵敏度降低。

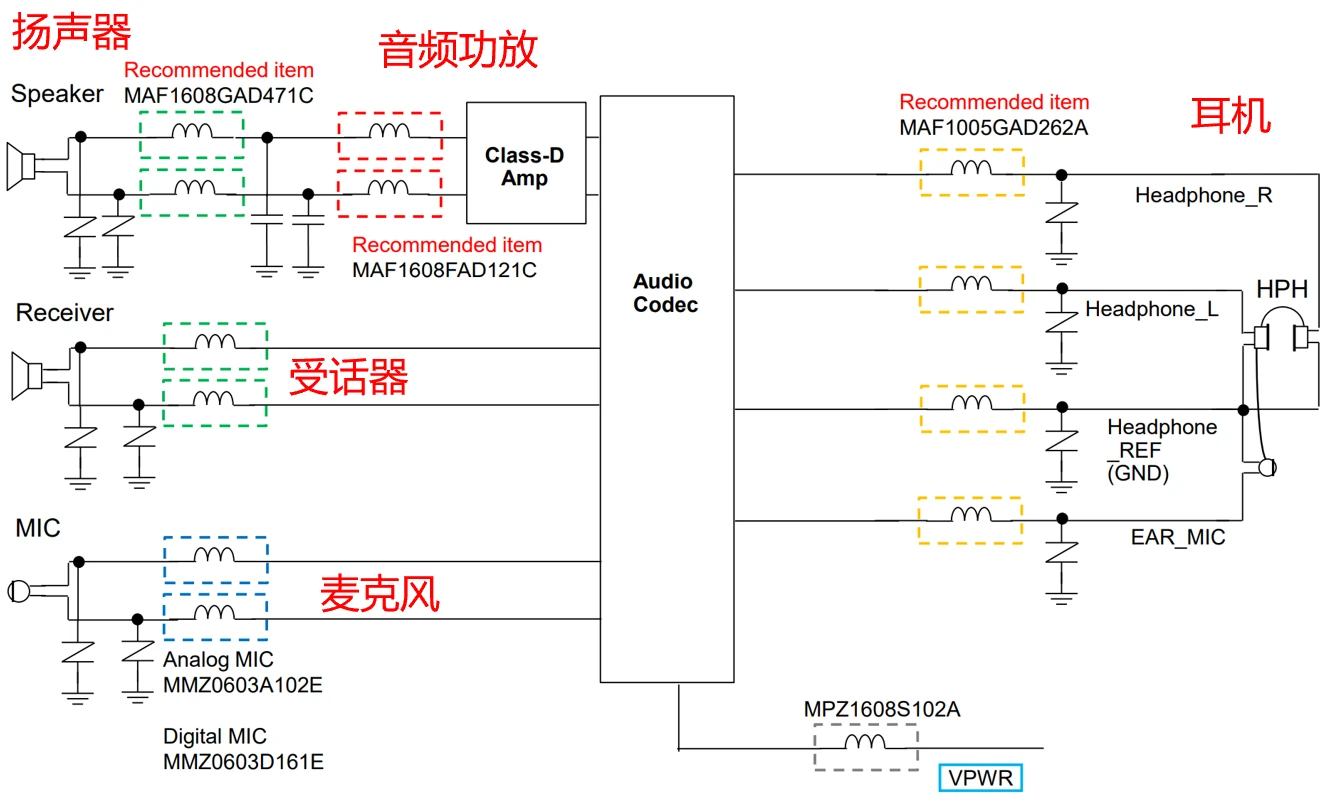

在手机音频电路上，为了防止干扰别人以及别人干扰自己，一般使用铁氧体磁珠作为和事佬进行静噪，磁珠在这里的核心作用就是隔离与滤波。下面是TDK公司所归纳的，手机音频场景中所用到的磁珠。
原理

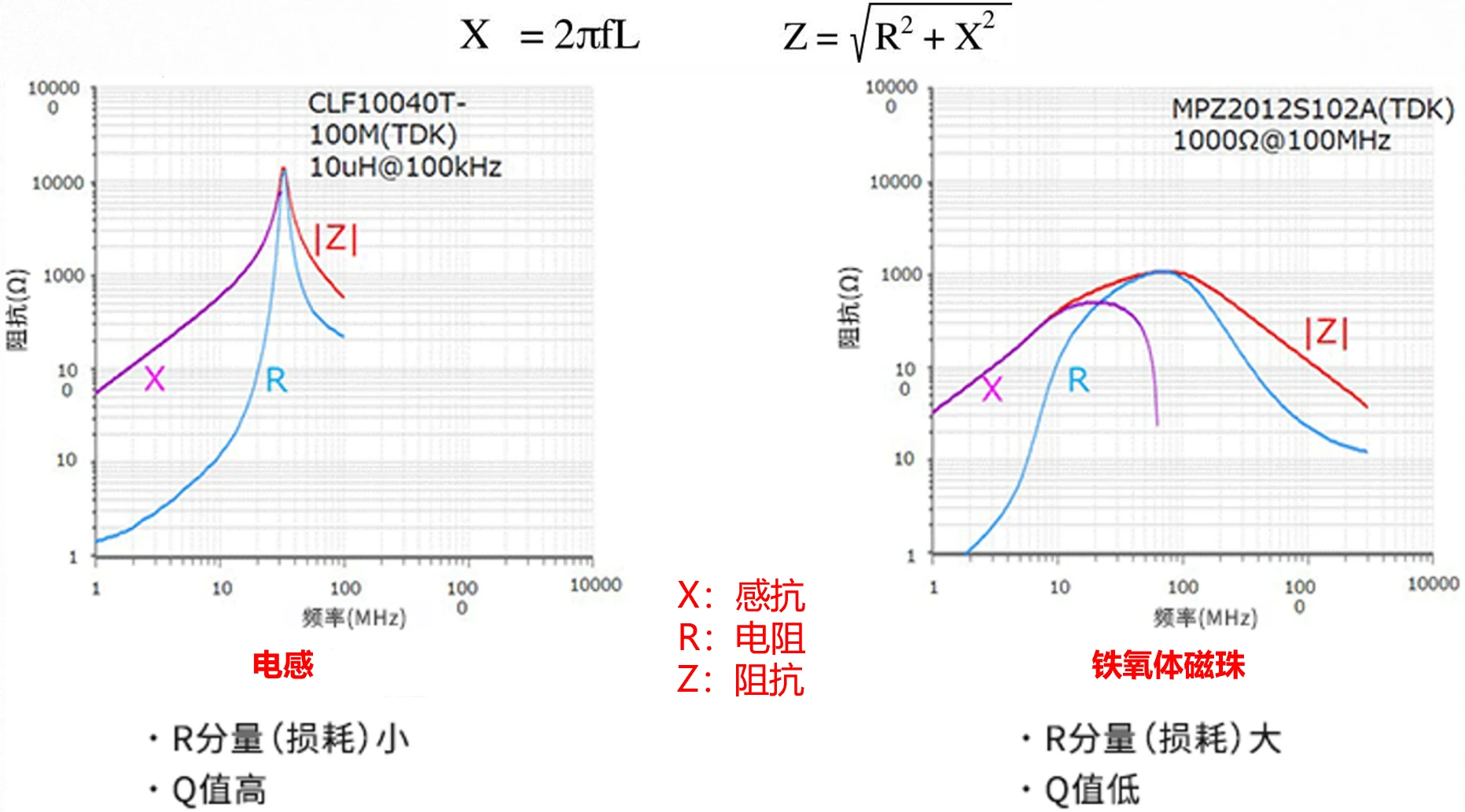

磁珠与电感不同，如下图，电感的主要特性是储能，阻抗随频率升高而升高（XL=2πfL），Q值好，常用于LC滤波、谐振等。
而磁珠的等效电路是电阻R和电感L的串联，Q值低，电阻值R会随频率急剧变化，在高频下呈现出电阻特性。

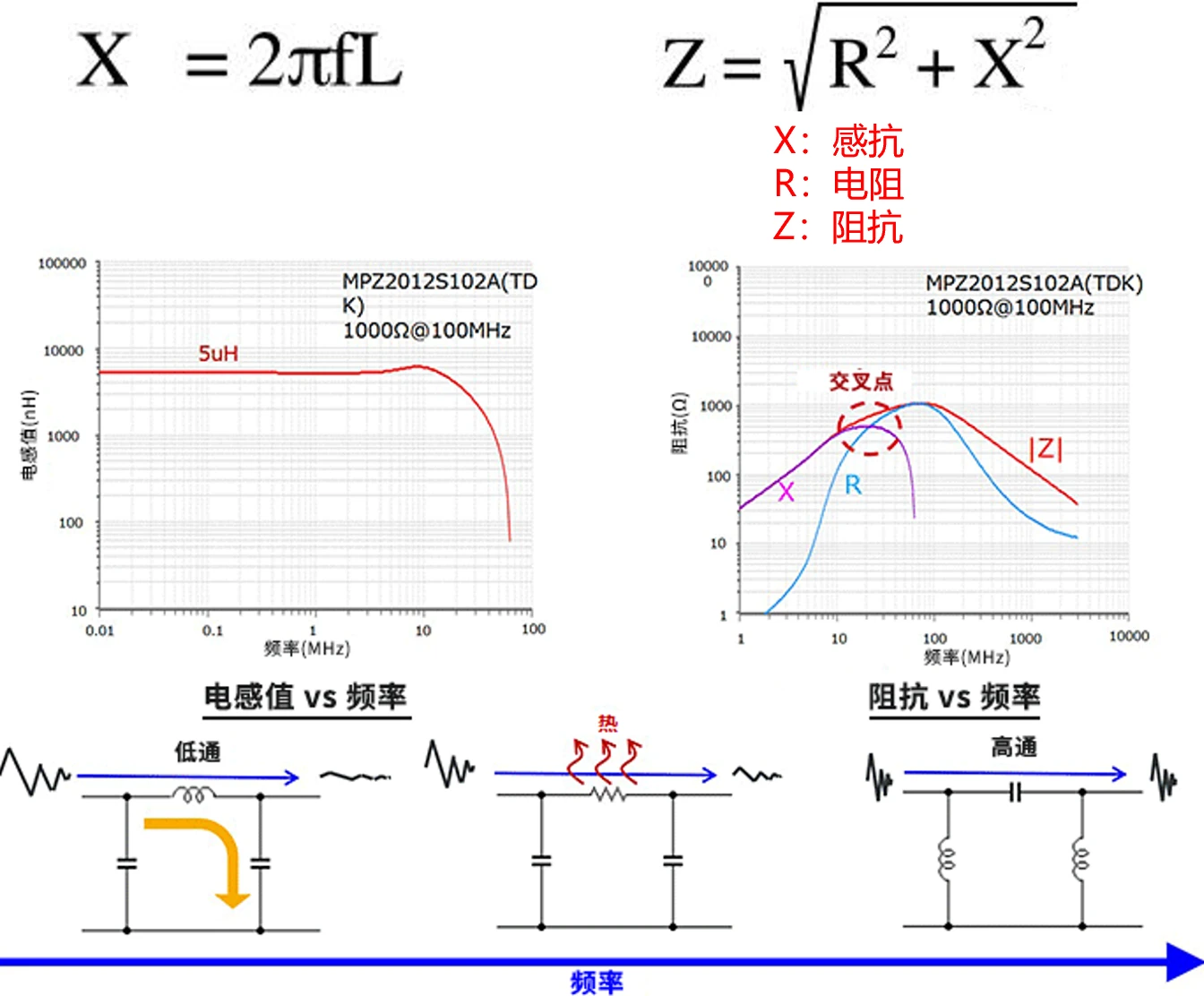

如下图，我们以一个π型滤波电路为例，如果中间的器件是磁珠，则有下图：
如上图，磁珠的阻抗-频率曲线看起来像个山峰一样，有一个峰值矗在那里。
- 在低频段时，磁珠的阻抗不大，电感分量起主导作用，构成CLC π型滤波。
- 随着频率的升高，电阻增大，并且存在一个交叉点，当超过交叉点后，电阻将起到主导作用，将噪声转换为热能，这属于物理超度，从肉体上进行清除（相比之下，电感就不是物理超度，它不耗能）。
- 而在更高频段，π型滤波中电容相当于电感，磁珠相当于电容，此时就是高通滤波电路，没有静噪的作用了。
可见磁珠不是乱用的，特定的磁珠能够对特定频段的信号，以发热的形式消耗掉。因此需要根据所需要滤除的频段而选择磁珠。在目标频段内，要让电阻成分R成为主导才行，因为这才是能真正消耗能量的。除此之外，磁珠对音频通路并非毫无影响，可能会引入THD问题，也是要加以关注的。

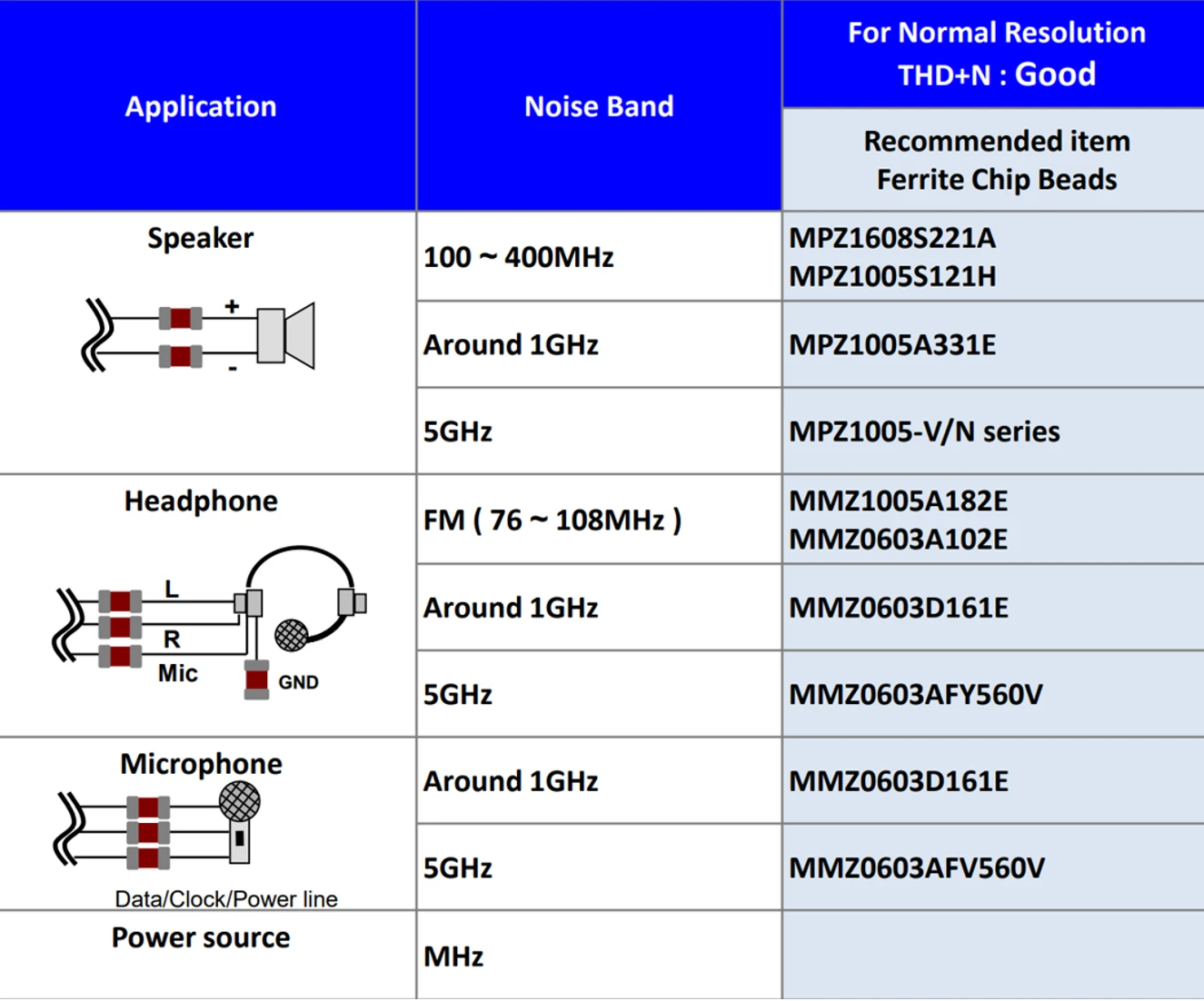

以TDK磁珠为例，选型的示例如下图。
其他参数
选用磁珠时，除了阻抗曲线，还有其他的参数，列举如下：

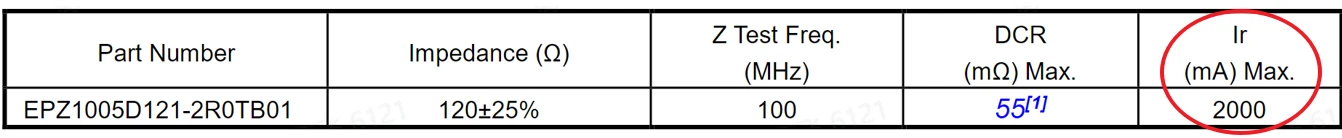

- 额定电流：尤其在功率线上应用时要注意。额定电流指在正常工作条件下，磁珠能够持续安全通过的最大电流，规格书中都有写明。在选择磁珠时，应确保电路的最大电流低于磁珠的额定电流，并且留一些余量设计。
- 直流偏置：此外还要注意磁珠在直流偏置下的阻抗-频率曲线，通常来说，随着偏置电流的增大，磁性材料有趋于饱和的特性，导致曲线的偏移，影响到干扰噪声的抑制效果。
- 直流阻抗（DCR）：越低越好，尤其在电源路径上，以减少功率损耗和压降。
