罗氏线圈，Rogowski Coil，是一种用于测量高频电流、高速脉冲电流（瞬态电流）的设备，在手机浪涌测试时监测电流会用到。

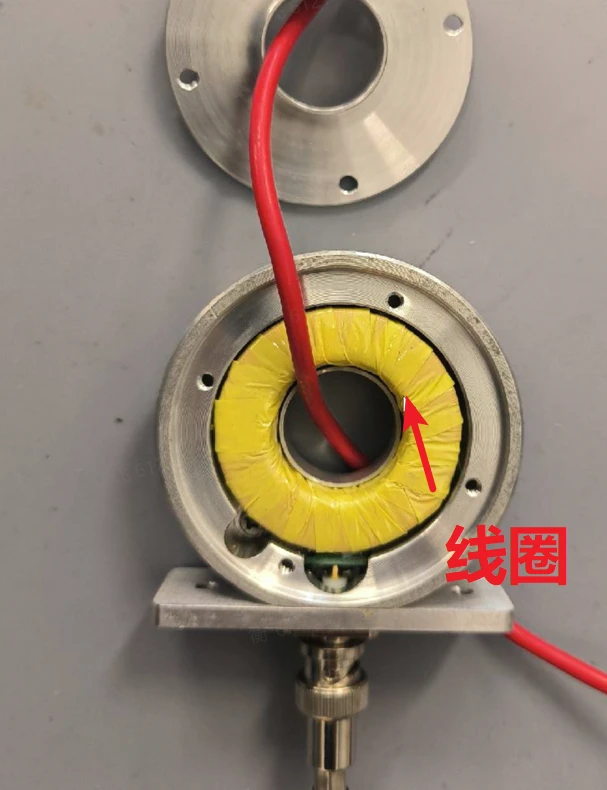

拆开后能看到一个线圈，那么其原理是啥呢？
基本结构
Rogowski线圈是以德国老哥Walter Rogowski命名，又被称为微分电流传感器。
罗氏线圈不像传统电流互感器（CT）那样使用磁芯来集中磁场，而是把线绕在一个柔性的环（非磁性材料，而是塑料或橡胶等，可以理解为骨架）上，做成传感器，来感应被测电流产生的变化磁场，因此罗氏线圈属于空芯线圈，不涉及到磁芯。

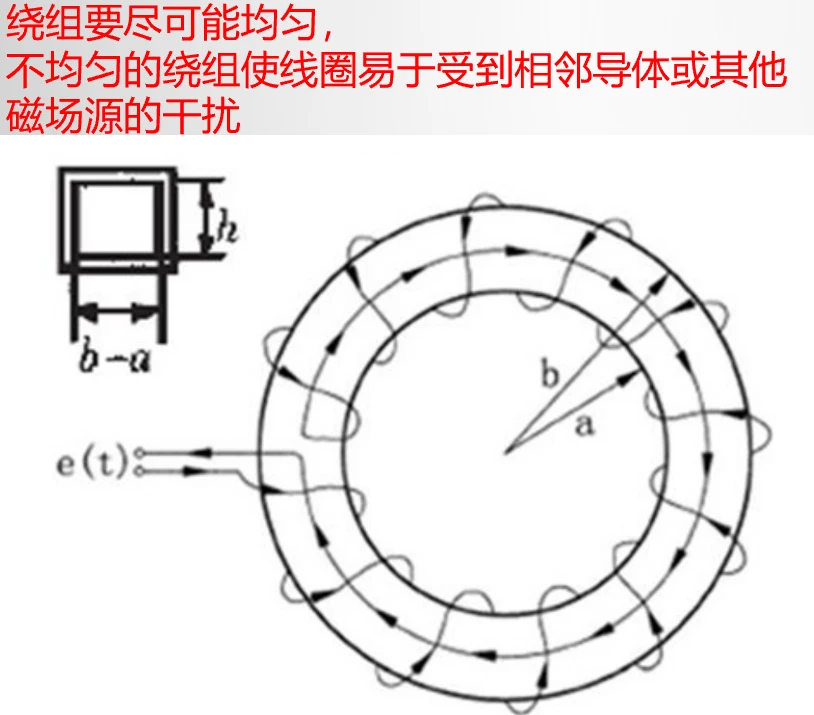

在环上均匀、紧密地绕制漆包线，线圈的首尾两端回到同一点，引出信号线，便做成了线圈，如下图：

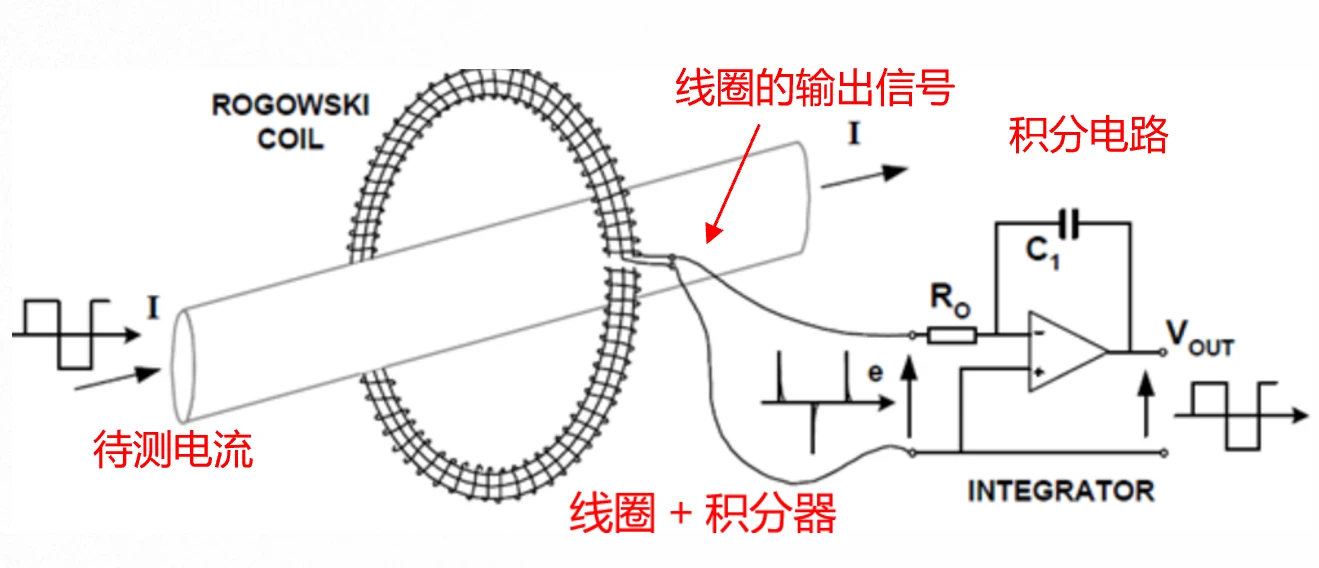

除了线圈，一个完整的罗氏线圈电流测量系统还应该包含一个积分器，我们可以用运放做积分器，有了积分器，才能得到与被测电流成正比的电压信号，下面会详细进行解释。
测量原理
我们都知道，导体流过电流时，其周围的磁场会随着电流的改变而改变（安培环路定理）。且根据法拉第电磁感应定律，变化的磁通量会在线圈的每一匝中产生一个感应电动势（电压），因此骨架上的漆包线会感应出电动势。

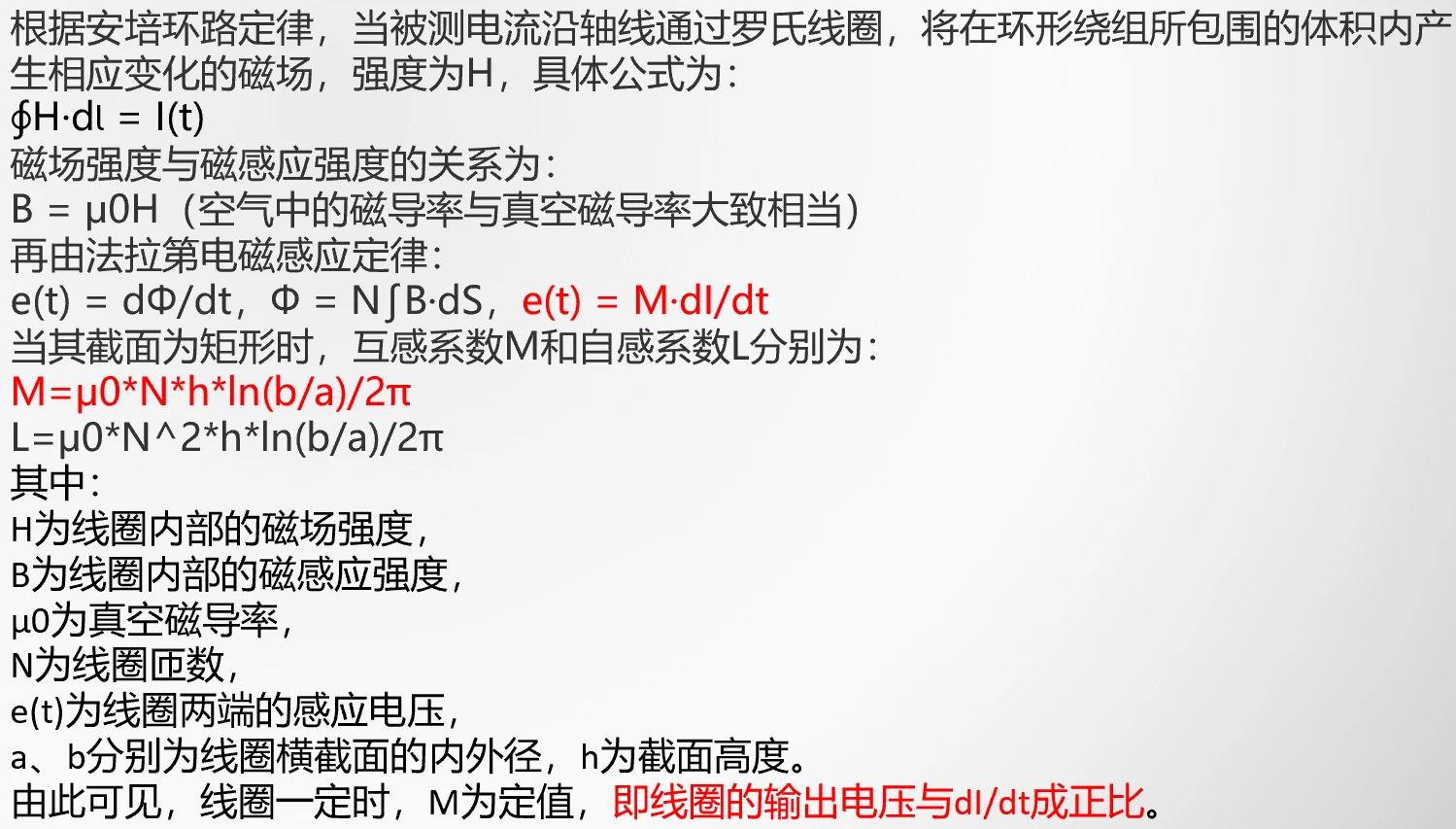

详细推导过程如下图：
经过详细推导，我们可知线圈的输出信号由M*dI/dt 给出，其中M是线圈的互感，线圈确定后，这个值就是一个定值；dI/dt是待测电流的变化率。

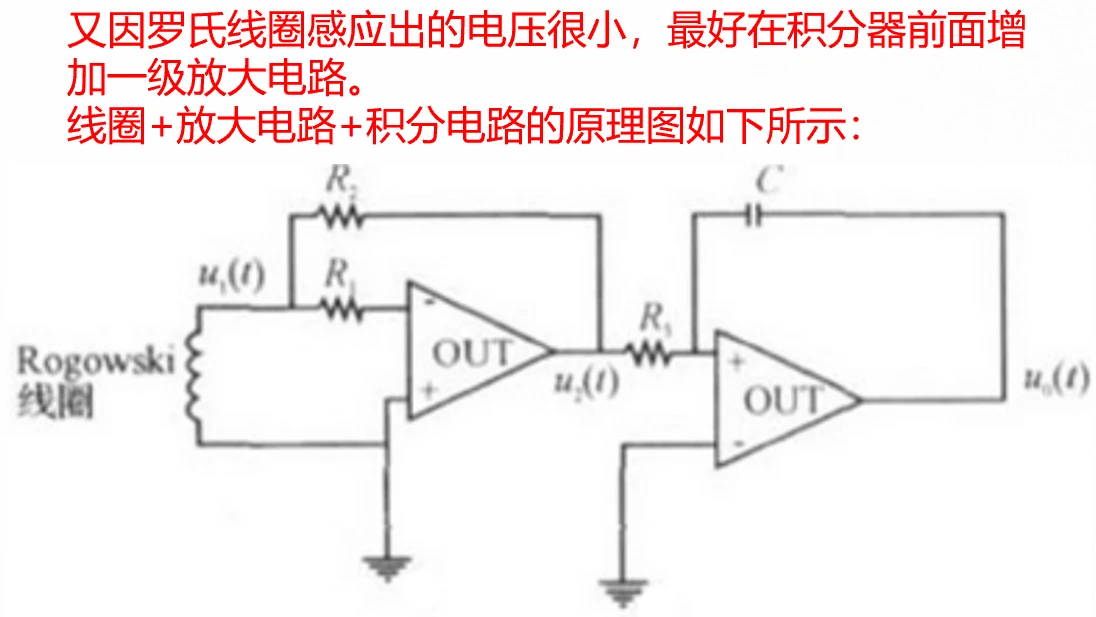

由于线圈的输出信号表征了待测电流的变化率，我们进行积分运算，便可还原出待测电流。如下图，为一个实用的电路，先放大再积分，最终的Vout便能精确再现待测电流的波形。
罗氏线圈特点
由罗氏线圈的推导公式可知，其最大的魅力在于永不饱和和高频率带宽，这使得它在测量大电流、高频电流等场合具有不可替代的优势，具体来说有如下特点：
- 线性度好：不包含磁芯等饱和组件，输出与待测电流成比例线性增加，它永远不会饱和，因此能够测量大电流。这点与电流互感器不同，电流互感器因含有磁芯，在大电流时容易达到饱和点而撑死。
- 卓越的频率响应：在具有高、快速变化电流的电流测量中提供了卓越的性能。
- 成本低：就是一个线圈加一个积分器，不涉及昂贵的器件。不像某些设备，动不动就氪金，动辄数万元起步，比工程师的身价都贵，真是讽刺。
- 使用起来简单：无剩磁问题，断电后立即归零，不需像电流钳那样还要消磁。
波形实测

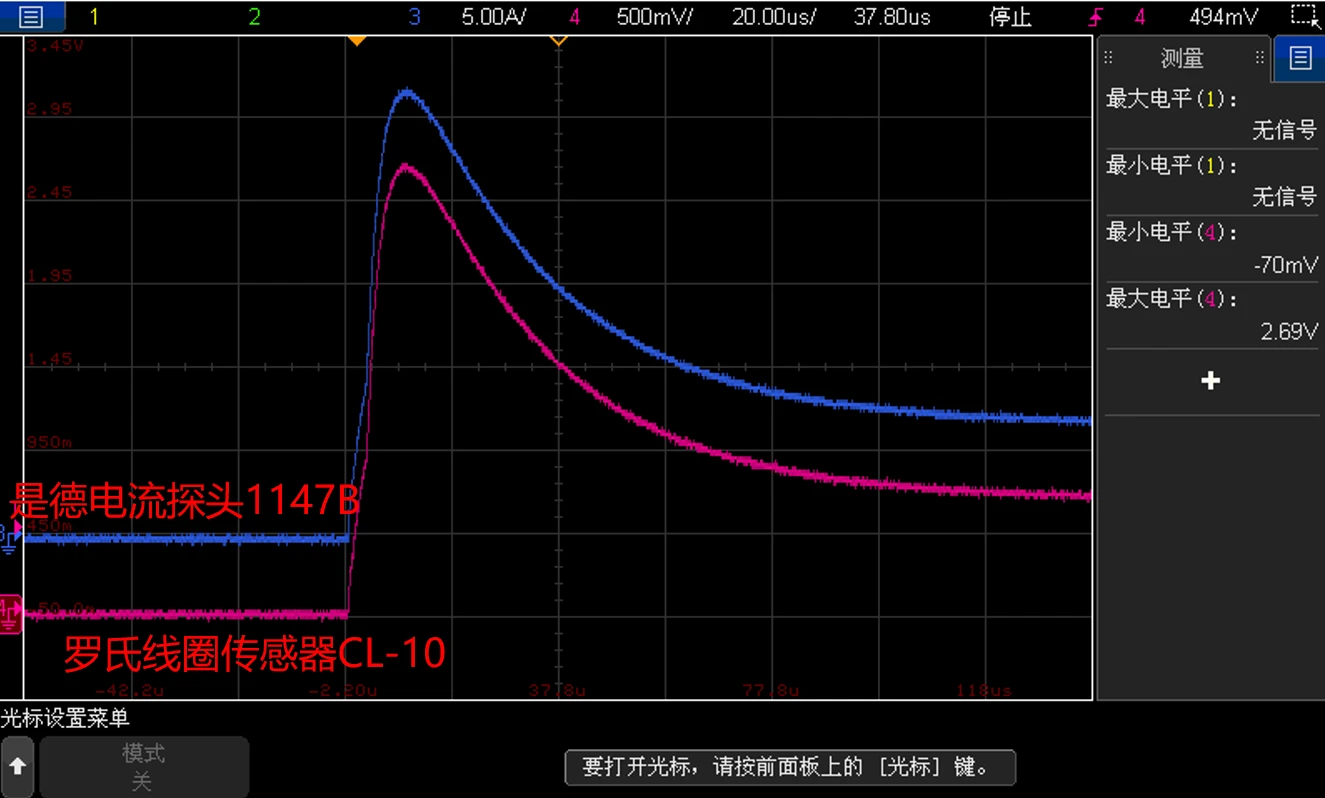

如下图，使用电流钳和罗氏线圈两种方案测量某电源短路时的电流，可见波形很吻合。

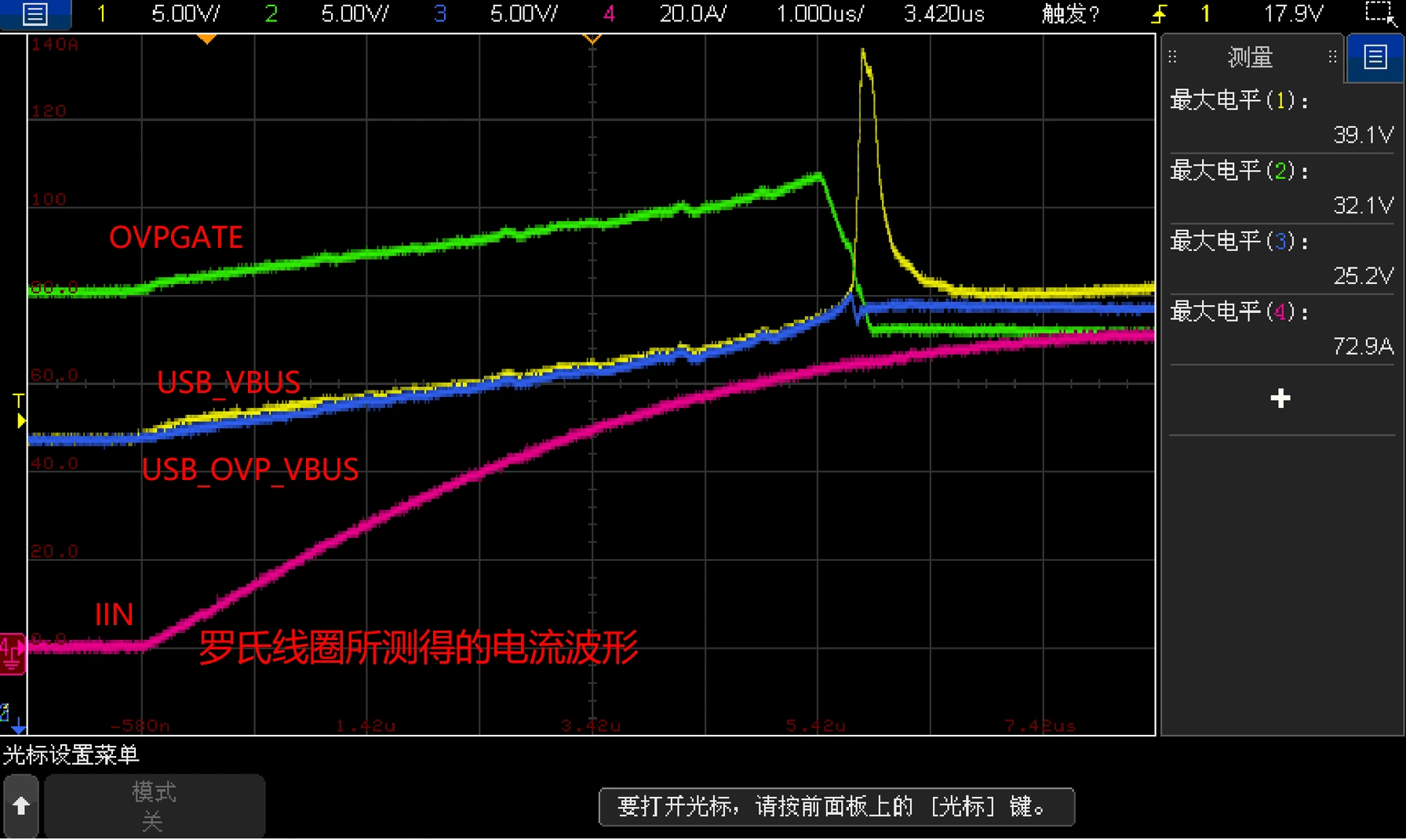

如下图，使用罗氏线圈测量到的VBUS打浪涌时的电流波形，此时峰值电流很大，已远远超过了电流钳的探测能力，为了避免损坏，没有把电流钳的测量引进来做对比。
