之前有一篇文章介绍外灌电压测耗电，本质上是电流的测量，但这个方案更注重精度，不注重带宽，而如果我们想看高频电流的波形该怎么办呢？
相比于电压这种更外显的测量，电流测量更注重内在。就像判断一个人是否健康，我们除了可以观其外表，也可以通过他的饭量来判断。当电压观察不出来异常时，电流就是一个重要的判断方向了，其重要性不可忽视。
示波器的标准输入端口只能测量电压。要想测量电流，最直接的方法是让电流流过一个电阻（分流器），测量电阻两端的电压，再根据欧姆定律 (I = V/R) 计算电流，但缺点很明显：
- 需要断开电路、串联分流器，电路破坏的较为严重；
- 分流器阻值不好选，大电流下小电阻发热严重，大电阻则压降太大；
- 分流器还具备TCR参数，即其阻值随温度的不同而不同，给测量结果带来误差；
- 测量位置如果是高侧，则不容易共地，否则可能造成短路。
而电流钳（电流探头）可以较为完美的解决这些问题，其搭配示波器，带宽高、提供电气隔离、用起来方便，适合各种瞬态电流分析，只是价格也相对昂贵些。

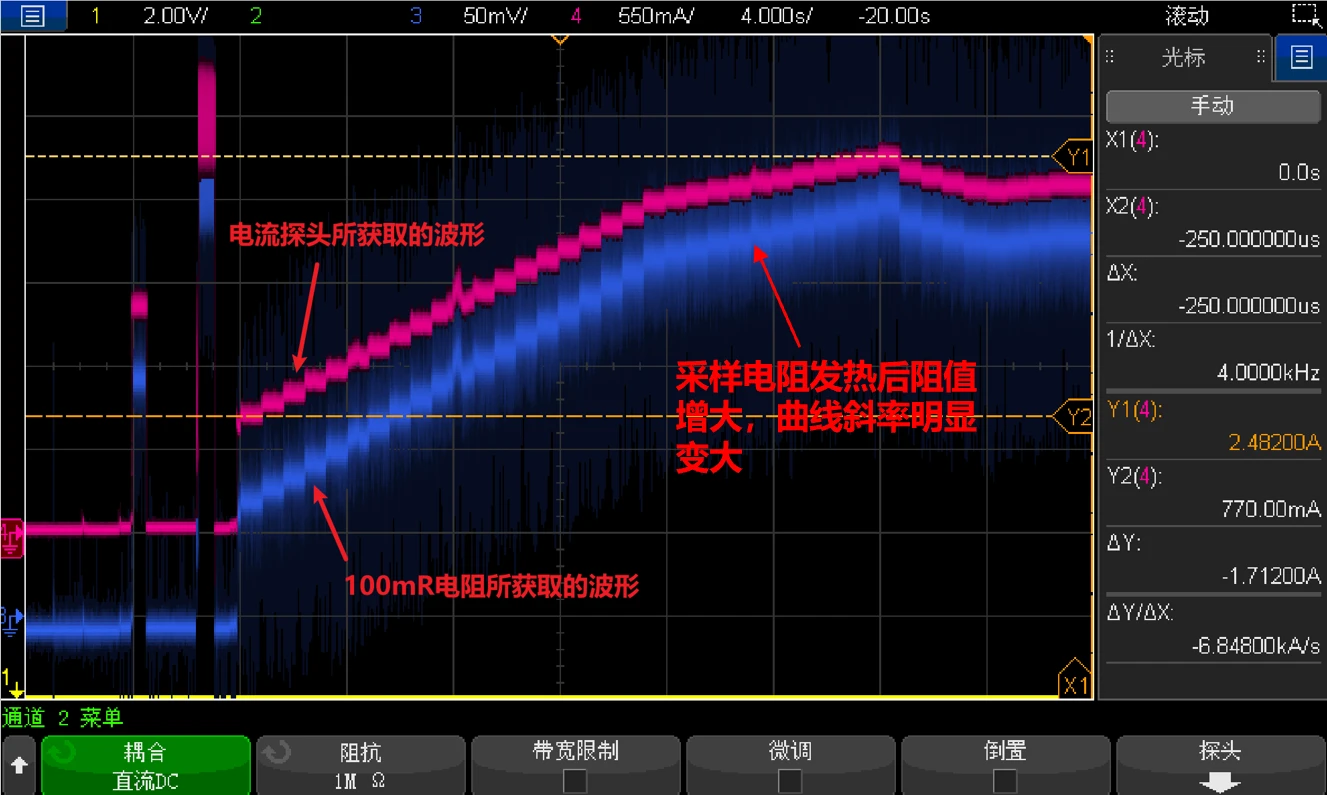

如下图，为本人实测的分流器方案和电流钳方案的波形对比，可见电流钳方案更准确、信噪比也更好。
内部原理

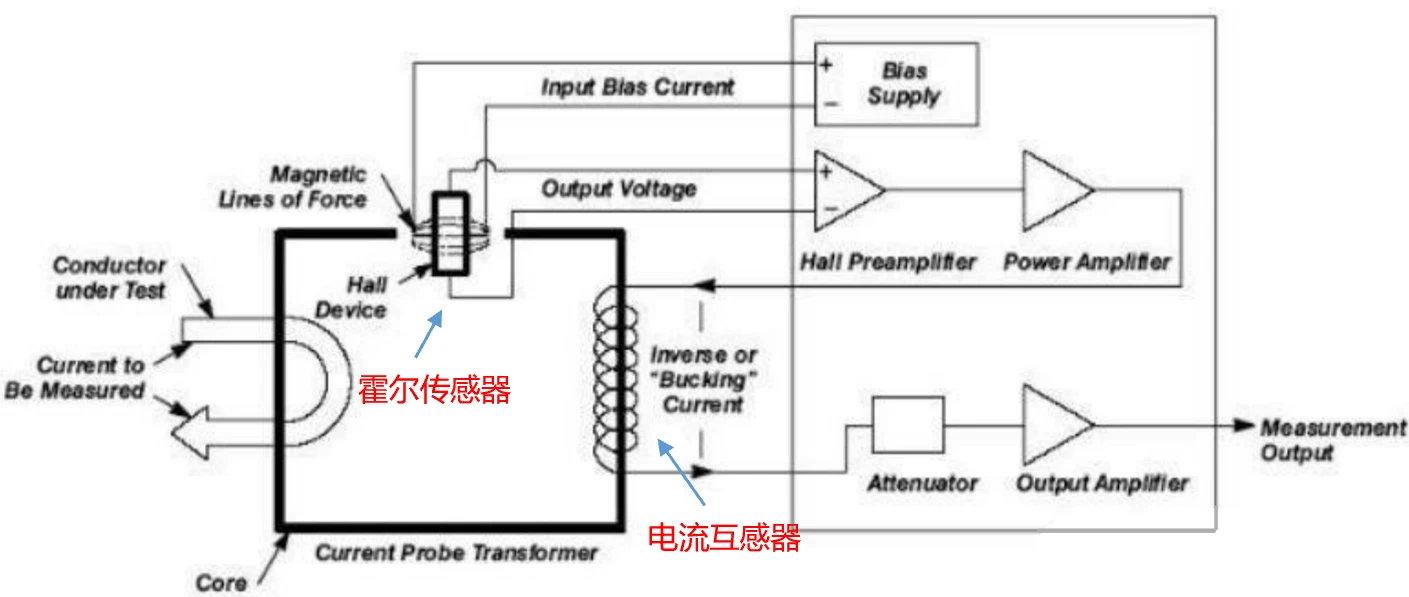

以是德某款电流钳为例，其电流测量方案是一种混合技术，同时包含了霍尔传感器（测DC和低频AC）和电流互感器（测高频AC），如下图：
霍尔传感器被放置在磁芯气隙中，当被测电流流过导线时，会在磁芯中产生磁场，霍尔元件能够感应磁场强度并输出一个相应的电压信号，我们称之为霍尔电压。霍尔电压与磁场强度成正比，而磁场强度与被测电流成正比，因此霍尔电压正比于被测电流。
但霍尔传感器的缺点是中高频响应能力差（通常上限在几十到几百kHz），此时是个战五渣，无法cover住中高频电流的测量。
而电流互感器线圈则可以弥补霍尔传感器的中高频缺陷，其原理与传统的变压器在本质上相同。被测导线作为单匝初级线圈，磁环作为磁芯，次级线圈用来感应、生成电压，然后送到运放处理。
但电流互感器的缺点是无法响应直流信号和极低频信号。
故这两种方案相辅相成，通过精密的滤波和增益匹配，将它们的结果平滑地衔接起来做融合，形成一个整体上平坦的频率响应曲线，便构成了成熟、实用的测量方案。
参数示例

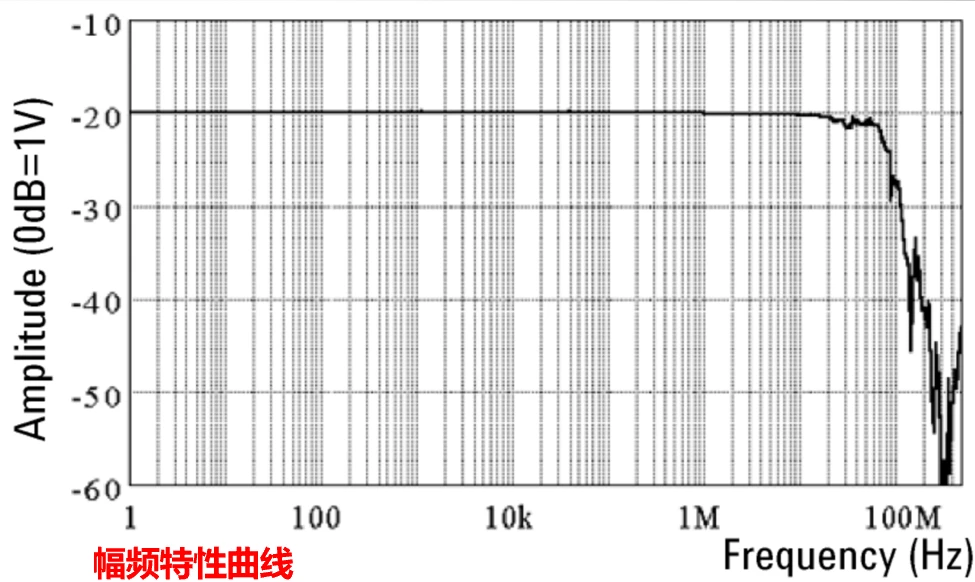

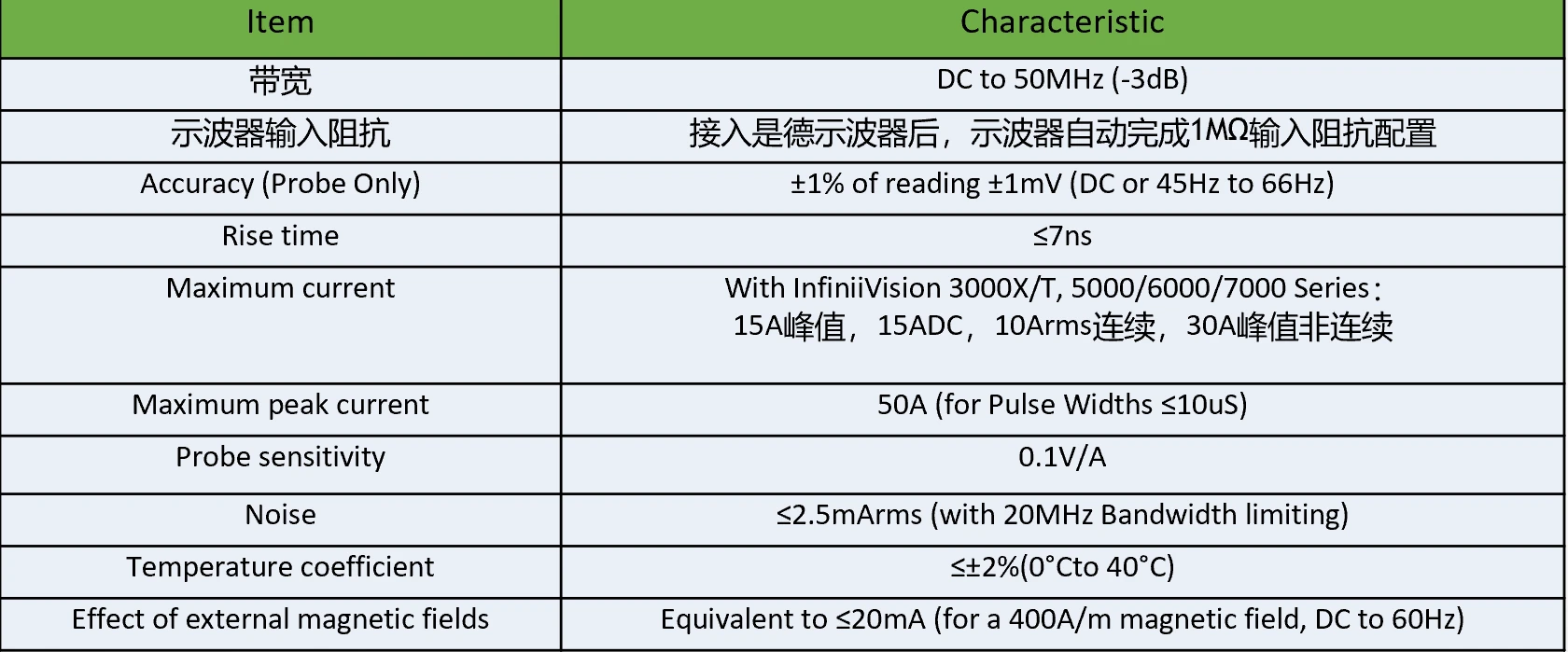

以是德1147电流探头为例，参数列举如下：
使用技巧

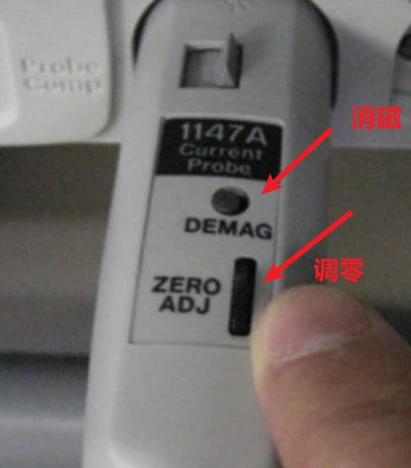

1、消磁（DEMAG或DEGAUSS)
为什么要进行消磁？
剩磁就像谈恋爱时对前任的回忆，拖泥带水的人不容易找到真爱。
电流探头的原理是基于霍尔效应，即流经导线的电流会在周围产生磁场，电流探头把磁场转化成相应的电压信号。因此电流探头在磁化后，如果不加以消磁，那么在新一轮的测量中剩磁会带来零点漂移误差，影响小信号的测量。
如下情况需要特别注意做消磁：
- 刚接入探头时；
- 超量程的时（比如发生了OCP，短路电流过大超过电流探头量程）；
- 探头暴露在强磁场时。
2、调零
要注意探头的offset调零，即空载时拨动旋钮，让空载电流的波形和示波器零线（基准线）对齐。调零有助于减小小信号的测量误差。

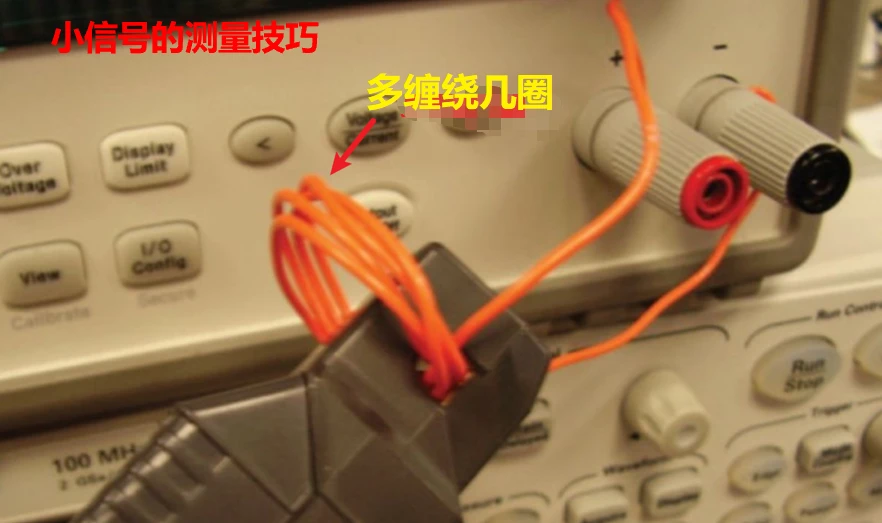

3、小信号多缠绕几圈

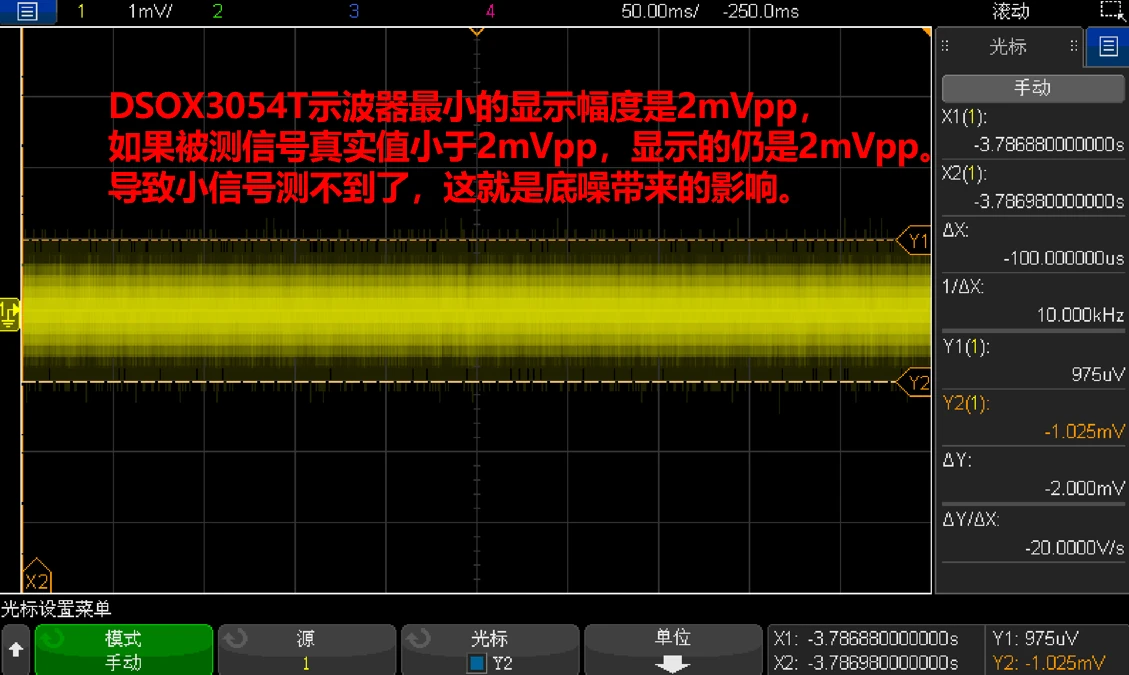

电流探头不适合测量小信号，因为示波器的底噪将变成一个影响高精度测量的因素。电流探头所测量的结果最终需要转换成电压，通常1A电流对应0.1V电压。则在测量20mA以下的电流时，示波器自身的2mVpp底噪就会成为主要的噪声来源，底噪此时才是主角。
但如果硬要去测，我们可以将被测线缆多缠绕几圈，绕在探头上，以提高灵敏度。例如，一根导线绕在探头上5次，示波器显示的读数是25mA，实际电流是5mA，电流探头的灵敏度提高了5倍。可见力不够，圈来凑，物理外挂，最为致命。
