Cin布局的底层逻辑
我们都知道，Cin要靠近芯片放置，但为什么要靠近芯片放置？如果我像驴一样倔强，拒不执行，又会怎么样？

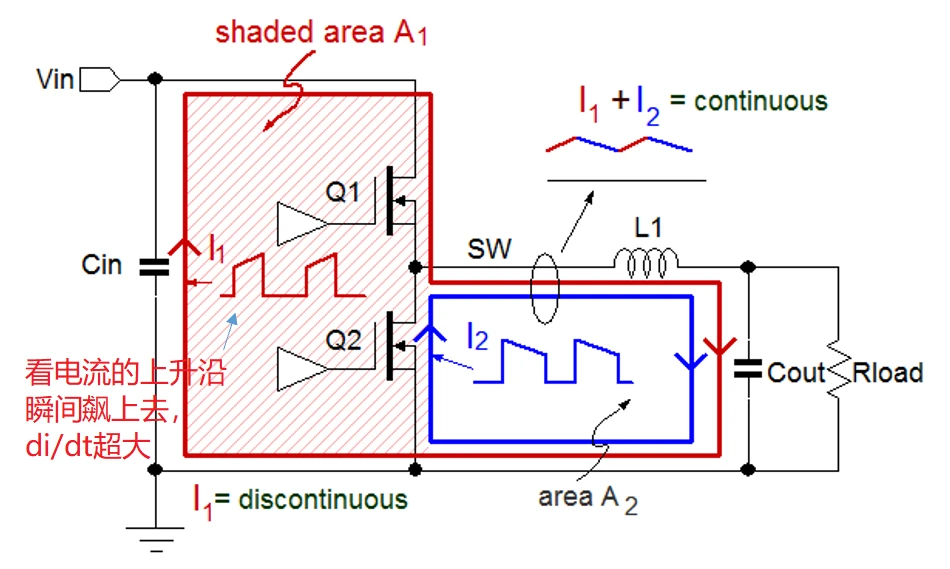

如下图，Buck拓扑中有个红色阴影区域，在主开关管导通/关断的瞬间，会有瞬态的电流变化，di/dt超大的。
Cin靠近芯片放置，最根本的目的是为了减小高频开关电流的环路面积和路径寄生电感，从而抑制振铃（ring）幅度和EMI噪声，优化电源稳定性、EMI性能和可靠性等。
显而易见地，如果Cin极度靠近芯片，那么这个高频瞬态电流的红色环路就会变小，那么寄生电感就会降低。
否则根据基本公式V = L * (di/dt) ，即使很小的寄生电感L，乘以大的di/dt，也会产生可观的电压。
下面将以几个实验的形式展现Cin在不同位置时，Buck的振铃表现，图片素材来自richtek官网。
实验1 - Cin远离芯片

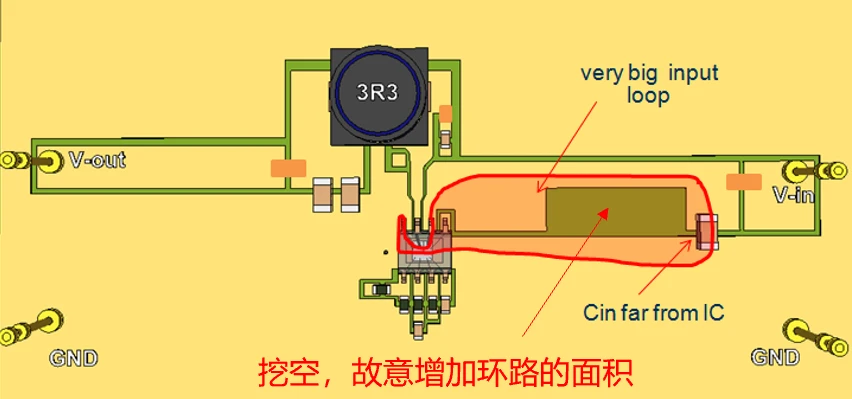

如下图，弄了一种最差的Cin放置方法，Cin远离芯片放置，而且挖空一部分铜皮，故意把环路增大，引入较大的寄生电感。

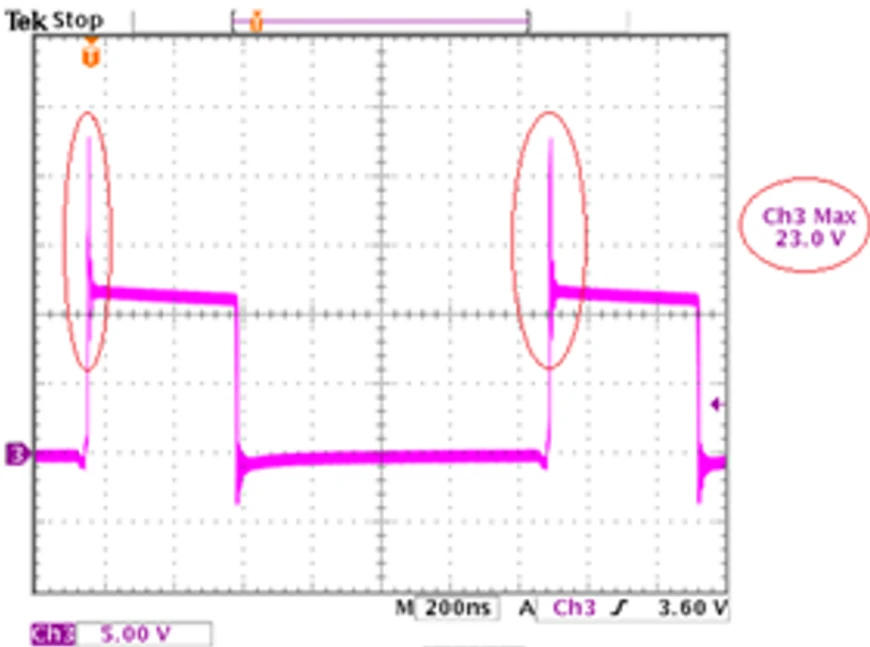

这时我们可以看到开关切换波形（SW）上出现很高的过冲和振铃信号，过冲导致的高压已经超过了IC的耐压规格，其次，你如果展开振铃波形的话，能看到高频振荡信号， 而这会导致很高的EMI辐射。
实验2 - Cin靠近芯片

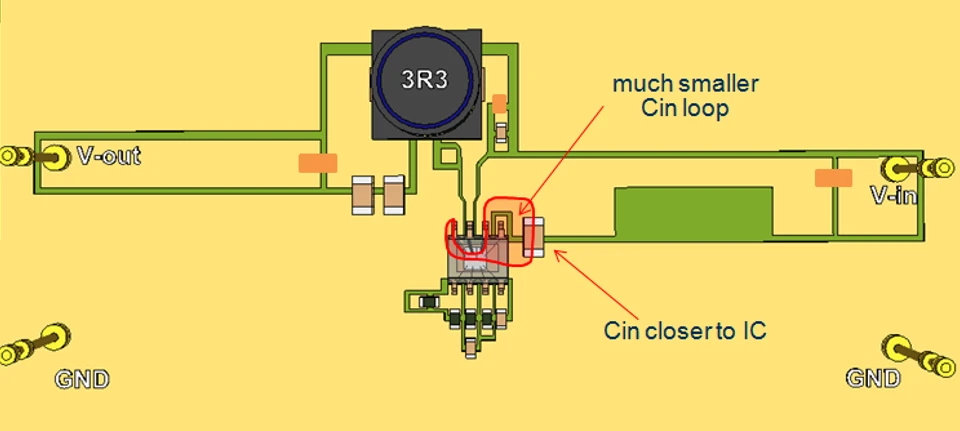

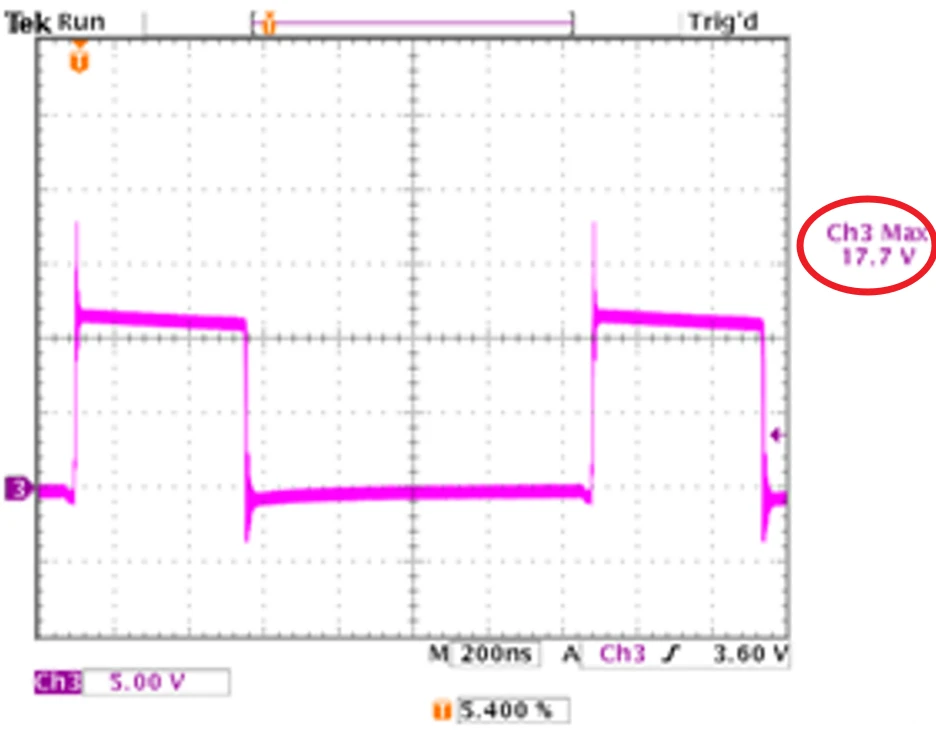

如下图，将Cin放置在靠近IC的地方，形成较小的环路，可见开关切换过程中的过冲的幅度显著降低，减小了大约50%。
这便印证了最重要的结论：更靠近芯片放置Cin，可以改善开关切换波形上振铃信号的幅度。
实验3 - 额外增加10nF小电容

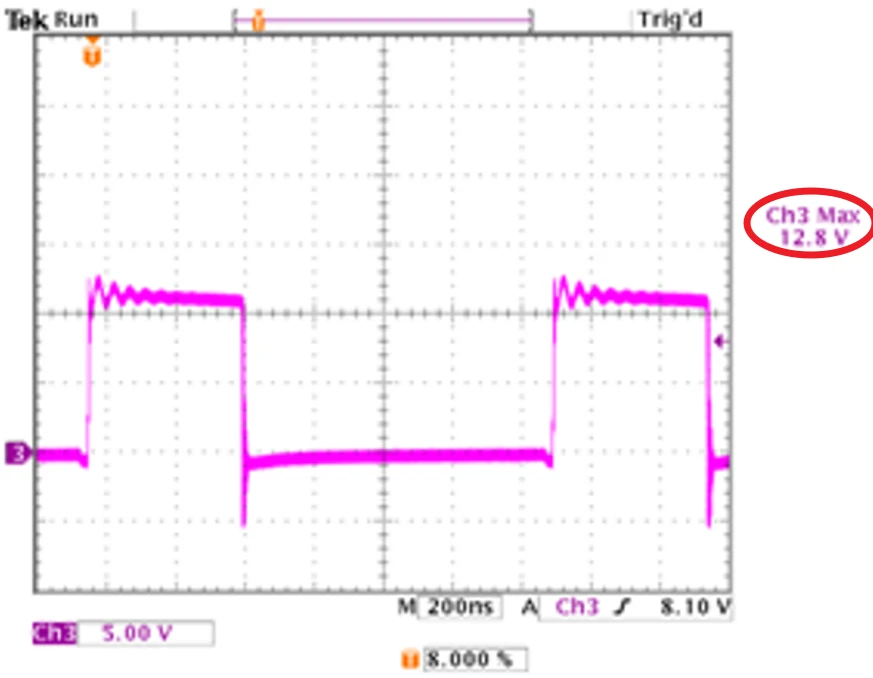

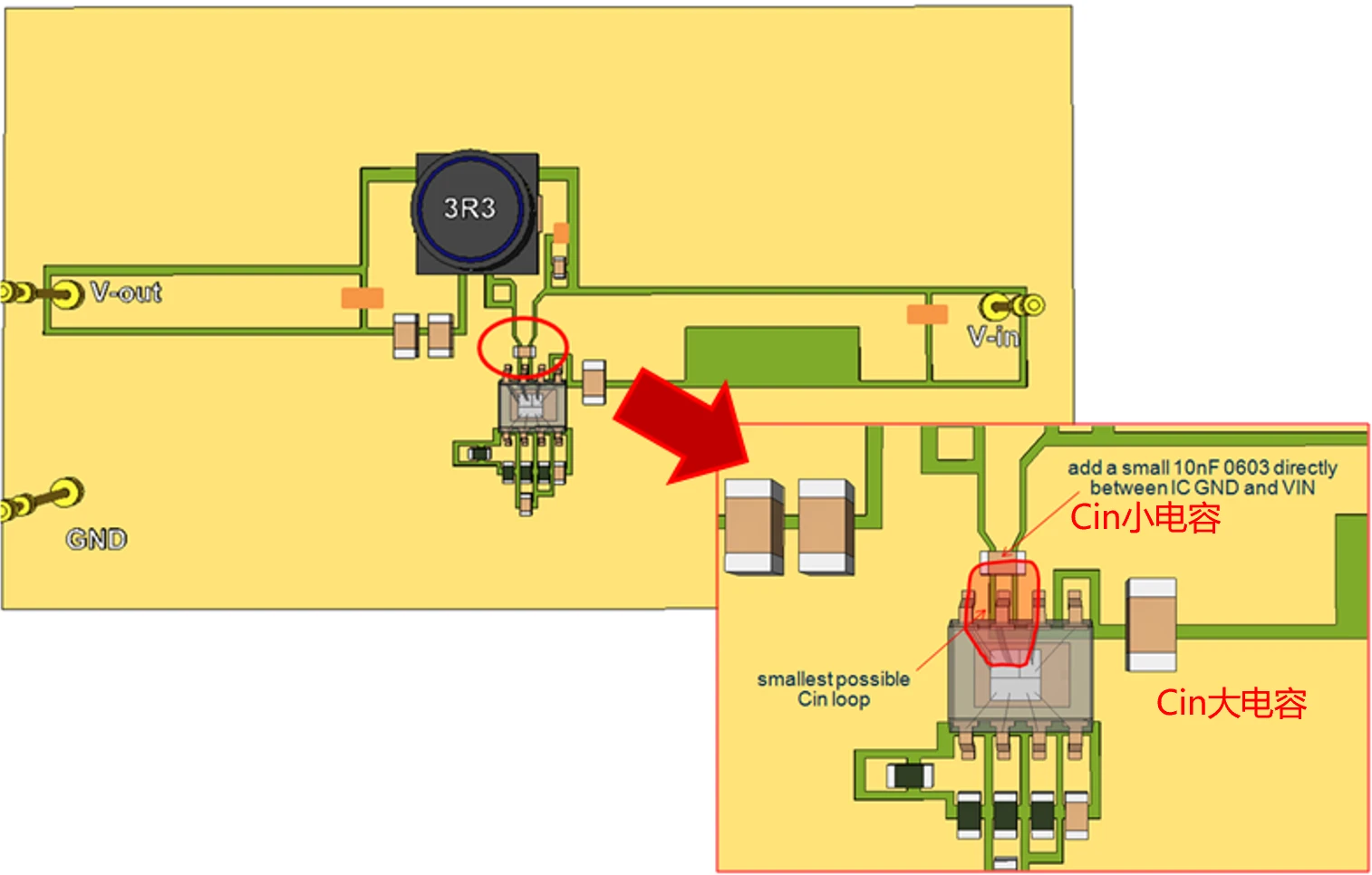

10nF电容体积更小，更容易钻进狭窄的空间，如下图，更为靠近芯片Vin端，额外增加了一颗10nF电容（Cin小电容），原先的Cin大电容位置不变，从实验结果来看，开关切换波形上的过冲实际上已经消失了。
总结
综上，将Cin紧挨着芯片的Vin和GND引脚放置，可以最小化高频电流环路面积、最小化路径寄生电感。便能大幅度降低振铃尖峰；此外，高频噪声环路被约束在小的范围内，向外辐射的干扰噪声亦大大减少。
如果布局有限制，万不得已的情况下，对于大容量电容可以稍远放置，但可以增加一颗小电容就近放置。
