浪涌发生器的原理和应用简介

2025年11月29日

文宗时,尝遣使者至西域,见甘、凉、瓜、 沙等州城邑如故,而陷虏之人见唐使者,夹道迎呼,涕泣曰:“皇帝犹念陷蕃人民否?”其人皆天宝时陷虏者子孙,其语言稍变,而衣服犹不改。  -  《五代史》

大唐开成五年,此时距离陇右陷于吐蕃已经七十年,距离安西都护府陷落已经三十年。陇右遗民看见唐朝使者,竟夹道迎呼、激动万分,哭着问道:“皇帝还记得沦陷于吐蕃的百姓吗?”

唐朝真是个与众不同的朝代,在内忧外患的连续打击下,哪怕山河破碎,依然展现出惊人的韧性,依然是民心之所向、众望之所归。河西走廊两千年,是汉朝时的理想、唐朝时的忠贞、左宗棠时的辉煌。

而现在的电子产品,何尝不是每天连续遭受打击,那么它扛得住吗?

在电子产品防护设计领域,为了摸底电子产品是否可靠,通常也会在开发阶段进行可控、连续、饱和地攻击,工程师期待发现设计上的薄弱环节,并进行改进。

浪涌防护背景

浪涌,英文为surge,或electrical surge。顾名思义就是瞬间出现的大电压/大电流。 瞬间,量化到具体数值通常为微秒级(静电为纳秒级)。

电浪涌,虽不如雷公电母声势浩大(人眼看不见,得用示波器才能看见),但它造成的损害是实实在在存在的。根据手机产品的售后故障机器分析,不少充电问题、不开机问题都指向浪涌这个江洋大盗。

可能引起浪涌的场景包括但不限于:

  • 电子产品在充电时,市电网络上发生重型设备(尤其是大型感性负载)加载、短路、切换等场景,会产生巨大的电流变化,从而引起电网电压的瞬间跌落或电压尖峰;
  • 电子产品在充电时,自然界的雷电现象打到了市电网络上,分为直接雷和间接雷两种。小时候的家电设计不可靠,老是在打雷的下雨天发生损坏,即可印证这点;
  • 充电器的热插拔,上电瞬间,充电器内部的电容和手机VBUS电容瞬间是短路的,会有浪涌电流;拔出瞬间,电流通路被强行切断,可能会因为寄生电感效应产生电压尖峰;
  • 充电场景复杂化,除了标配的充电器,用户也可能使用山寨充电器、点烟头、工地电源等五花八门的设备给手机充电,而这些设备有可能忽略浪涌设计。比如山寨充电器,为了节省成本,通常会省略浪涌抑制电路(如MOV、NTC等),无法有效平滑电网传导过来的浪涌。

浪涌发生器简介

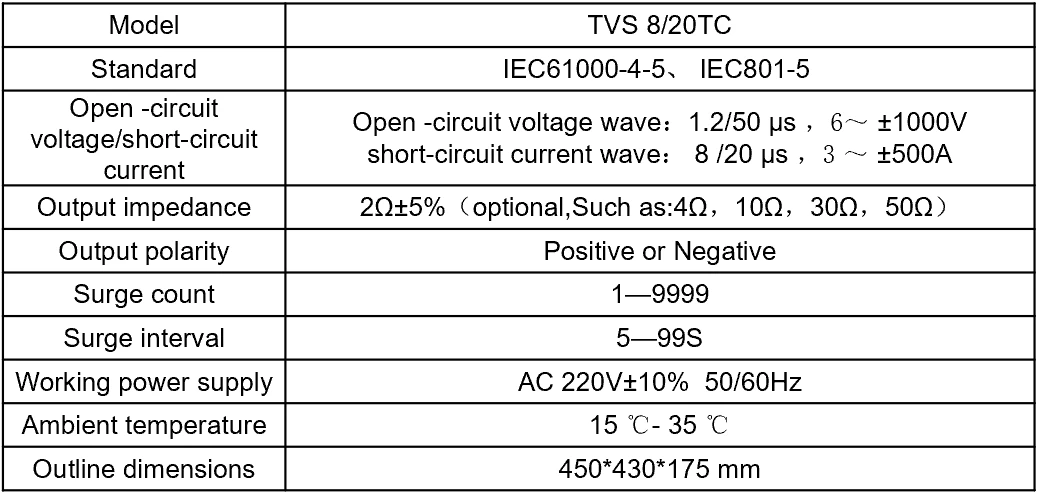

为了在实验室,以可控的条件摸底电子产品的抗浪涌性能,通常会由一种机器模拟浪涌的发生,我们称之为浪涌发生器,大致长下面这个样子。

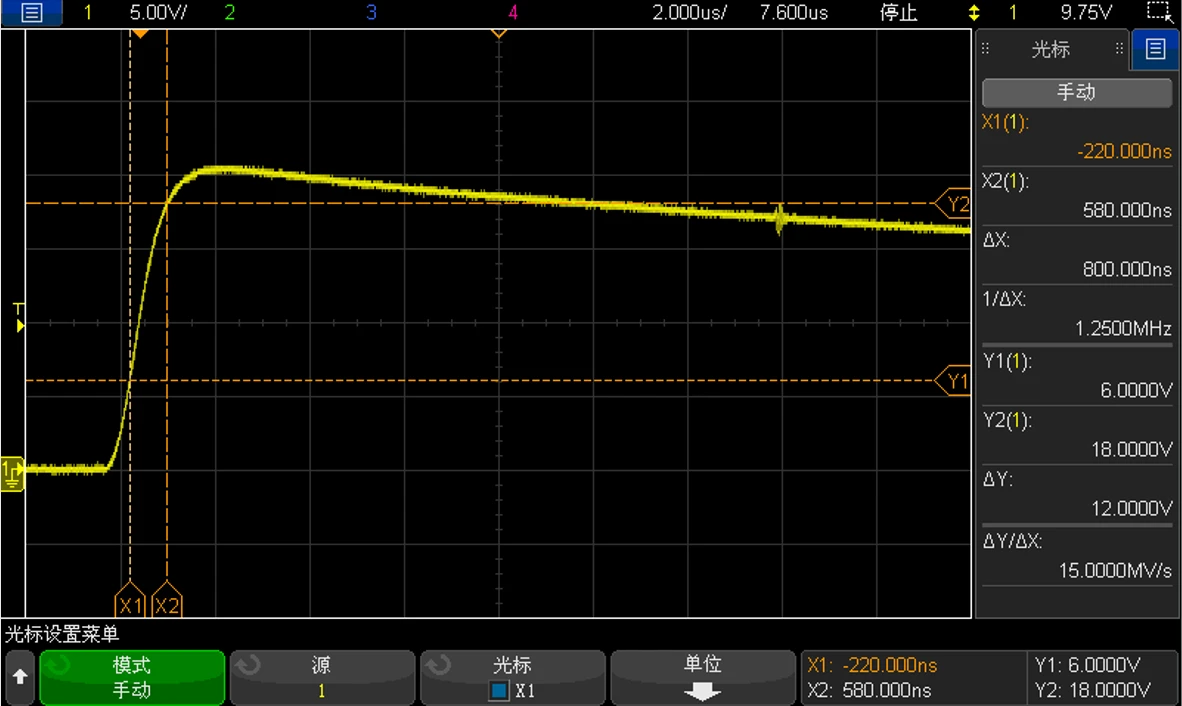

把浪涌发生器的输出接到示波器上,实测到浪涌发生器所产生的一种波形如下图:

浪涌发生器的波形不是随便设计的,而是按照国际电工委员会IEC颁布的IEC61000-4-5和IEC801-5标准及部分客户要求制造的。

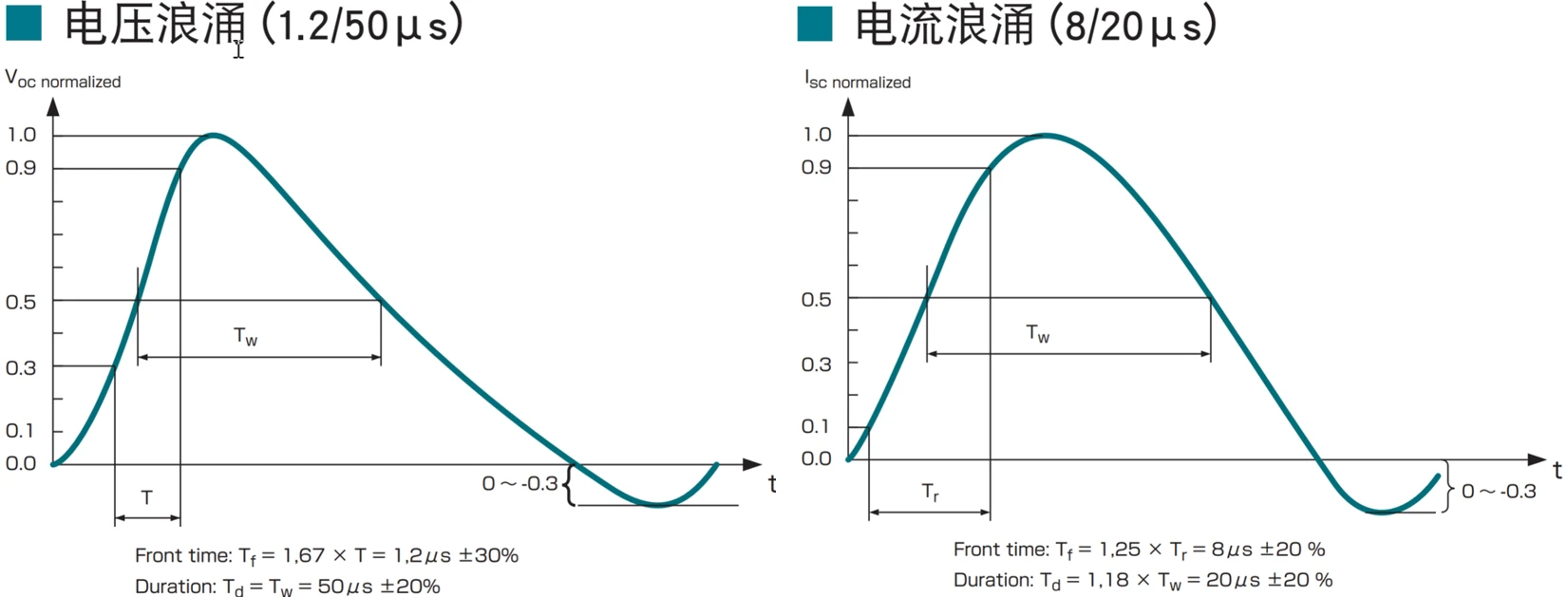

在消费类电子领域,主要用到组合波(1.2/50μs电压波 + 8/20μs电流波)。

  • 1.2/50μs电压波:指电压从峰值的10%上升到90%所需的时间为1.2μs,半峰时间为50μs。
  • 8/20μs电流波:指电流从峰值的10%上升到90%所需的时间为8μs, 半峰时间为20μs。

1.2/50us是对浪涌发生器的电压放电要求,在负载开路情况下,我们可以测到浪涌发生器应输出波前电压1.2us,电压半峰值时间50us。

而在输出短路情况下,我们能测到电流放电要求,即输出波前电流8us,电流半峰值时间20us。

而开路输出电压与短路输出电流的比值,我们称为浪涌发生器内阻,通常是2Ω。

浪涌发生器内部原理

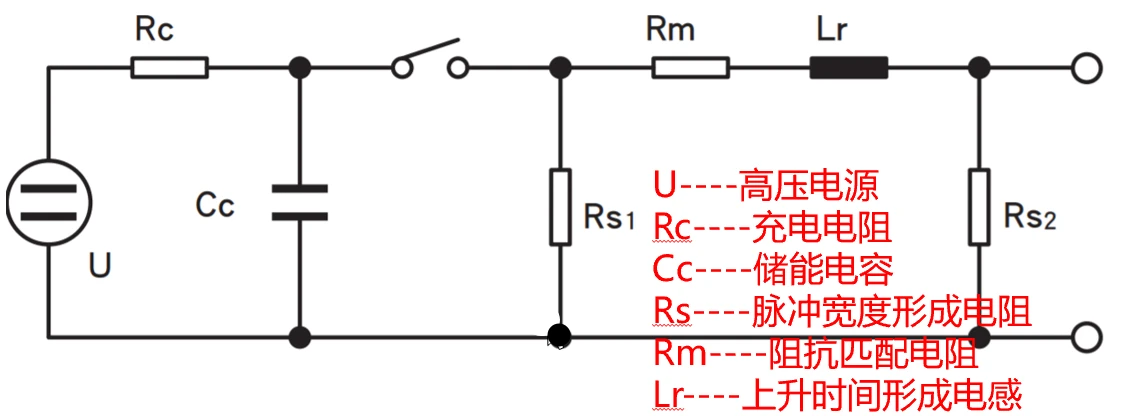

下图是浪涌测试发生器的内部原理示意图,一个标准的浪涌发生器主要由以下几个部分构成:

  • 高压电源,这是能量来源,首先将市电(220V AC)转换成高压直流电,并对内部的储能电容器Cc进行充电,积蓄能量。
  • 脉冲形成网络,由电阻和电感组成。当触发信号下达时,之前储存在高压电容器中的能量会通过这个网络进行瞬间放电。通过这个网络的元件参数,可以精确地控制放电电流和电压的上升时间和下降时间,从而塑造出我们需要的1.2/50μs电压波形和8/20μs电流波形。
  • 触发与控制电路,决定何时释放储存的能量,可以通过接收用户的指令(如通过前面板或电脑软件),在精确的时刻产生一个触发脉冲,启动浪涌测试。
  • 耦合/去耦网络,将浪涌脉冲有目的性地、准确地施加到被测设备上的接口部分,防止误伤友军。

耦合/去耦原理

在实际测试时,选择不同的耦合去耦网络,会导致测试结果有差异。只有指定的耦合去耦网络,测试结果才有可比性。故耦合/去耦的原理较为重要,单独列出来加以说明。

  • 耦合路径:通常由耦合电容(提取差模能量)或二极管(使能量单向运行、防止回流)构成,将浪涌脉冲叠加到正常的电源信号上,再输送给被测设备。
  • 去耦网络:通常由电感(防止高频浪涌脉冲反向窜入供电电源)或二极管(使能量单向运行、防止回流)组成,确保浪涌能量只流向被测设备。

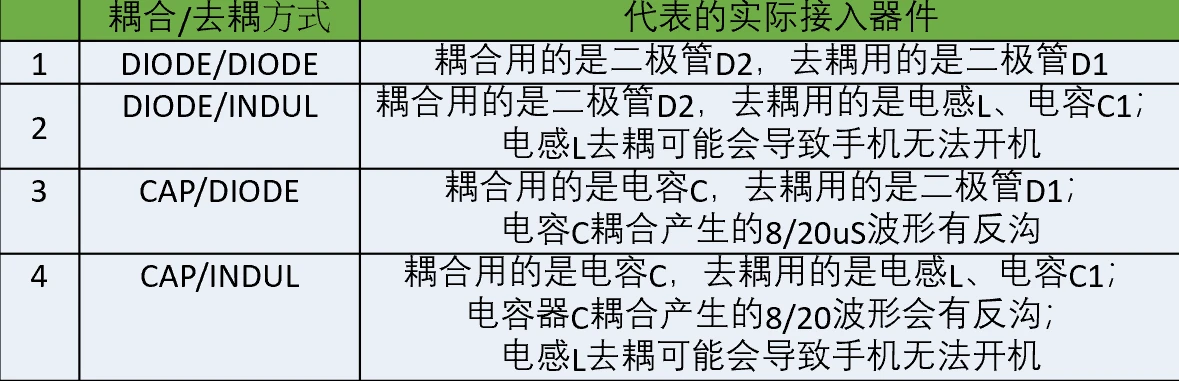

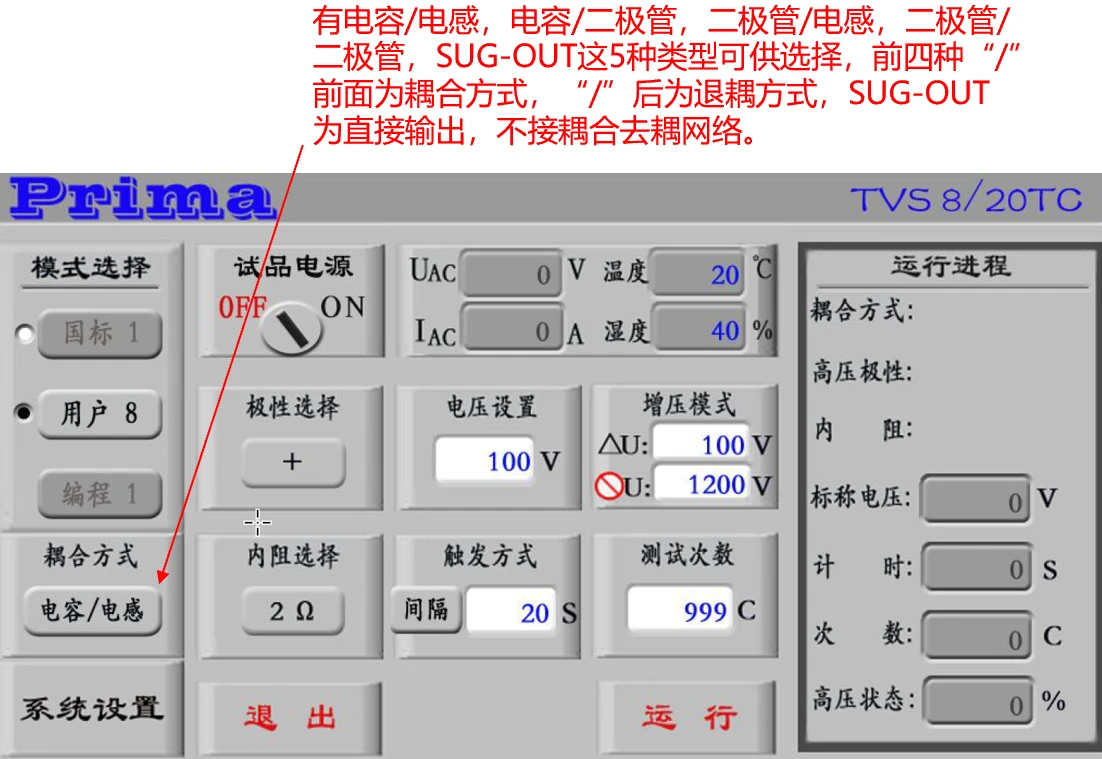

以prima浪涌发生器为例,最早的TVS 8/20产品是没有耦合/去耦网络的,适用于测试单体器件(如TVS)的抗浪涌能力,不太适用浪涌抑制器件在系统中的带电测试。于是第二版中增加了IEC61000-4-5标准的耦合/去耦网络,最终升级为现在的、含有四种耦合/去耦网络的TVS 8/20。

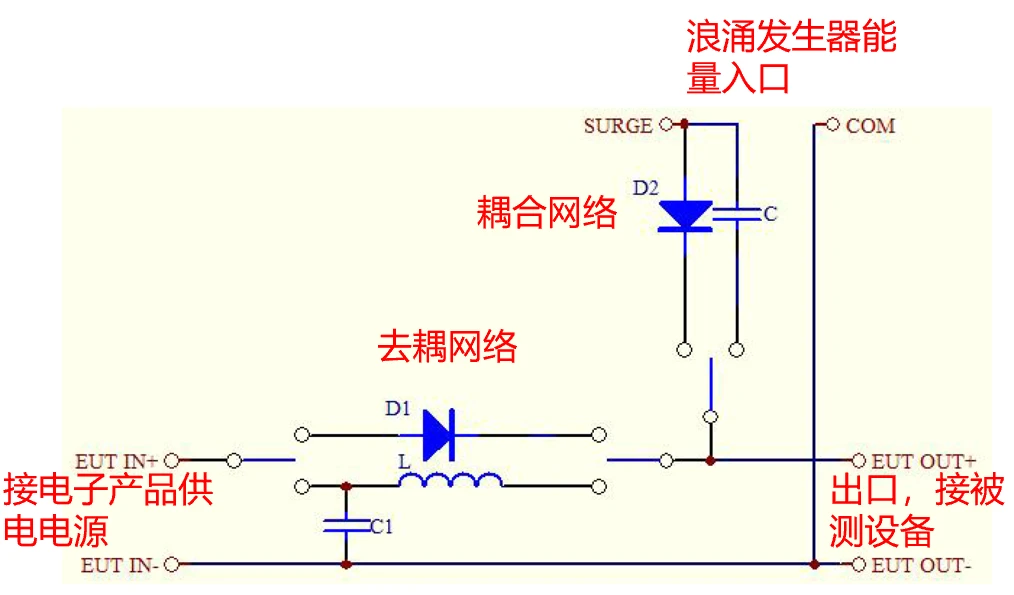

耦合/去耦网络示意图如下图:

耦合网络还有如下要点:

  • 电容C耦合中,对于特定的8/20uS电流波形,容抗相对固定,不会随着电流大小发生变化,2欧姆的虚拟阻抗相对稳定;
  • 而在二极管D2耦合时,二极管表现出的阻抗会变化,所以1.2/50uS的电压越高,8/20uS电流越大,会朝着小于虚拟阻抗2欧姆的方向变化。

总结

浪涌发生器作为测试设备,为电子设备在开发阶段筑起忠贞不渝的防线,有利于提升产品可靠性,建立口碑。

有些手机公司为了降本增效,会在用户看不到的地方省钱。虽然你的参数是最顶的,但用户最终会知道手机的使用时间和五花八门的BUG,并在以后见证谁在裸泳。
