大千世界，无奇不有，你见过手机充电口冒烟吗？
Type-C端口如果藏了导电异物或者液体，比如金属屑、铅笔粉末，或者汗液、可乐这些不速之客。此时再插入充电器充电，则会因微短路导致端口区域热量累积。积累到一定程度会把端口烧熔，甚至起火，威胁用户的身家安全。
任何涉及用户安全，可能引起用户恐慌的问题都不是小事。不仅仅是法律法规，从道德角度讲，人家用血汗钱买了你的产品，你不能偷工减料、过度营销去挣钱而害人家。
当前手机厂商通常在Type-C口增加防烧MOS的方案来解决这个问题。
对Type-C口来说，日常生活中可能遇到的不祥之物有：
- 导电异物：金属丝、金属屑、铅笔粉末、碳纤维等。
- 液体：汗液、盐水、海水、可乐、食物汤汁等。
技术原理

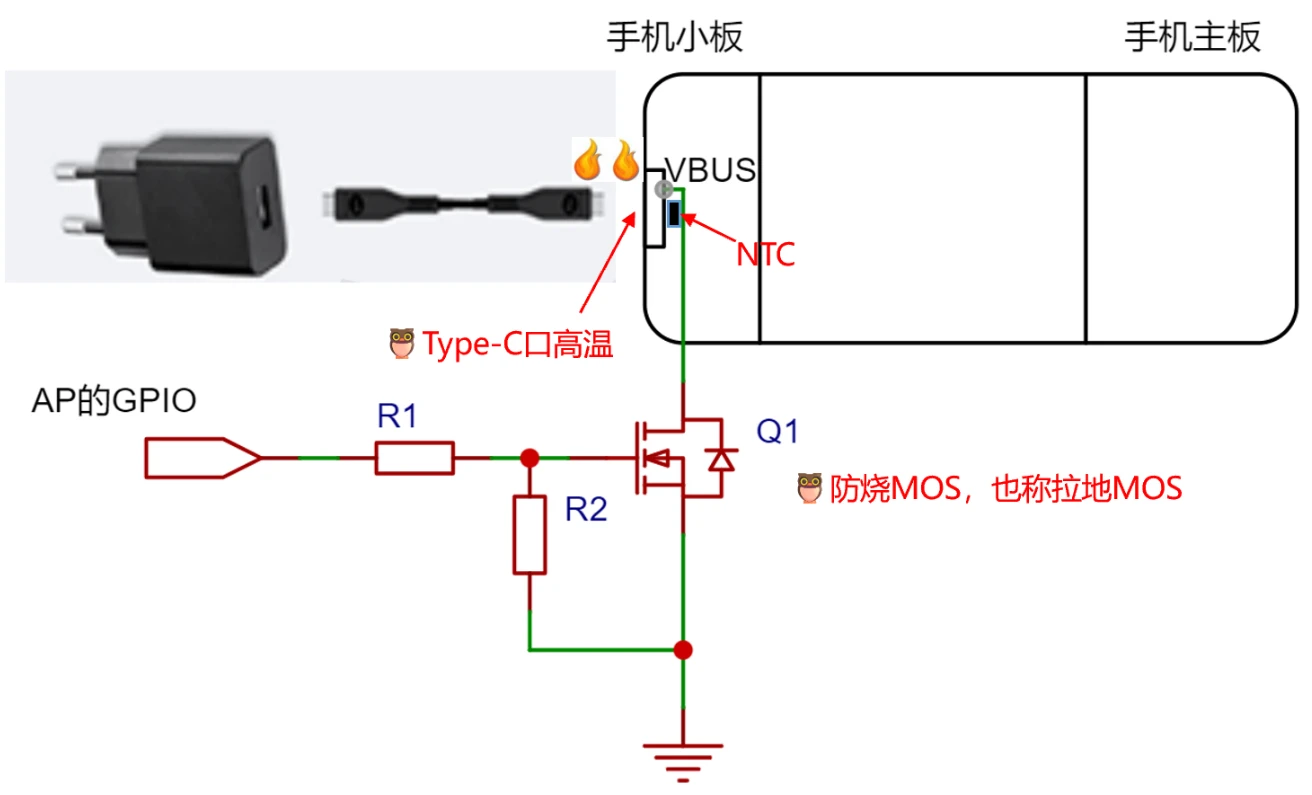

如下图，Type-C口附近有一颗NTC感温元件，Type-C口异常发热时，高温会传导至NTC电阻。当检测到温度超过阈值后，AP控制防烧MOS动作，VBUS随之对地短路（MOS导通阻抗为毫欧级），充电器进入打嗝保护状态。
充电器在打嗝状态下输出功率很小，端口的温度不会持续上升，从而起到保护端口的作用。
MOS管的串联电阻R1起到两个作用：
1、保护作用，因为控制信号来自平台，MOS管损坏导致管脚间相互短路时，这个电阻可起到限流保护的作用。
2、可以调节MOS turn on时间。
MOS管的下拉电阻R2起到偏置的作用，可在AP GPIO为悬浮态的时候，把栅极稳稳下拉，保证MOS处于关断状态，不乱来。

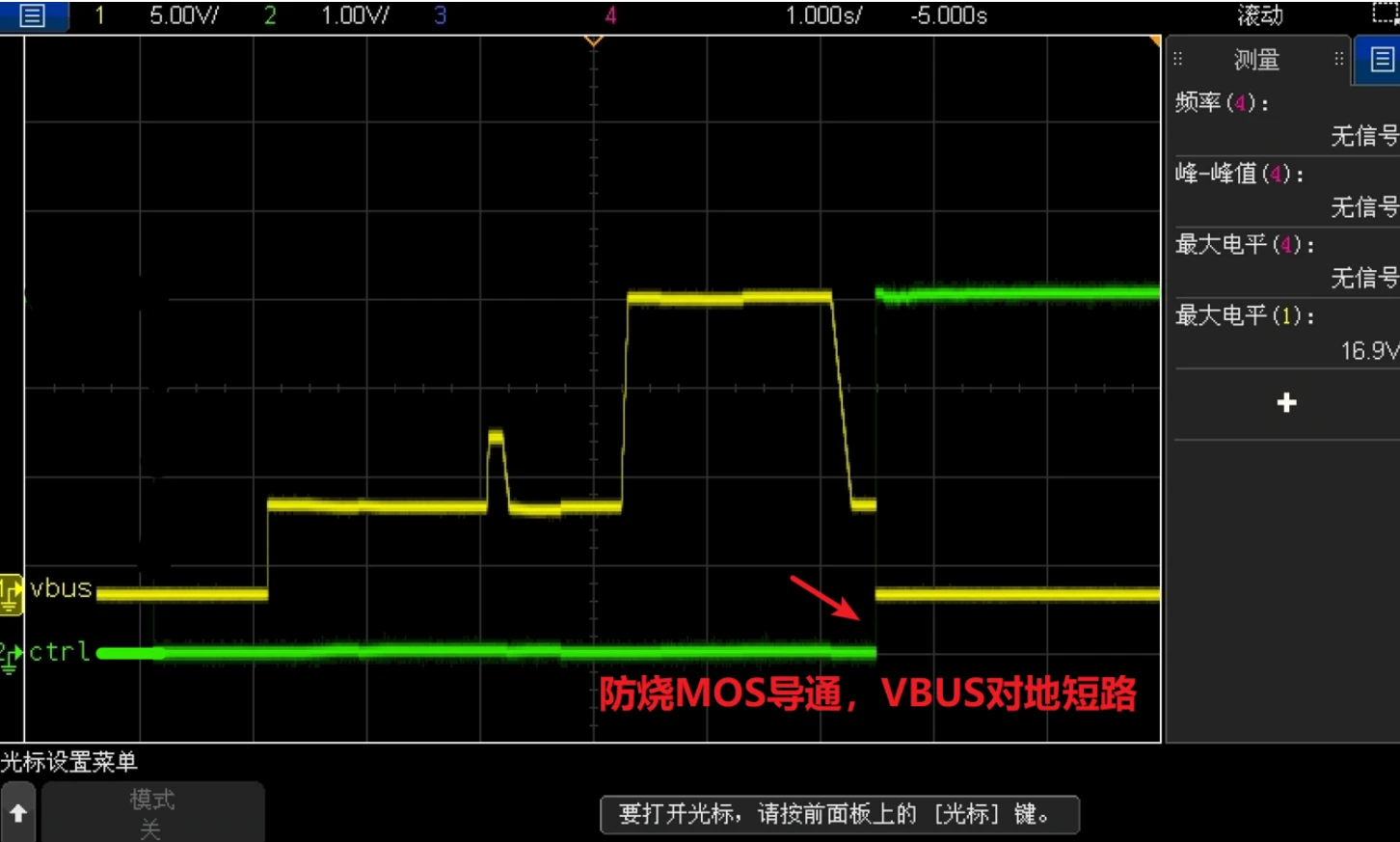

防烧动作波形如下：
方案改进1
防烧MOS因为要承受大电流，所以要选择功率MOS，其栅极连接到平台的GPIO。当前手机平台由于低压化（可以降低功耗），会降低为1.2V，后续甚至更低。1.2V的电压就不容易控制防烧MOS了，普遍达不到功率MOS开启电压Vgs(th)。
所以需要增加信号MOS做中间级，信号MOS的开启电压可以做的很低。就像给保镖配了个小秘书，确保命令传达到位。可以有两种方案，分别是：

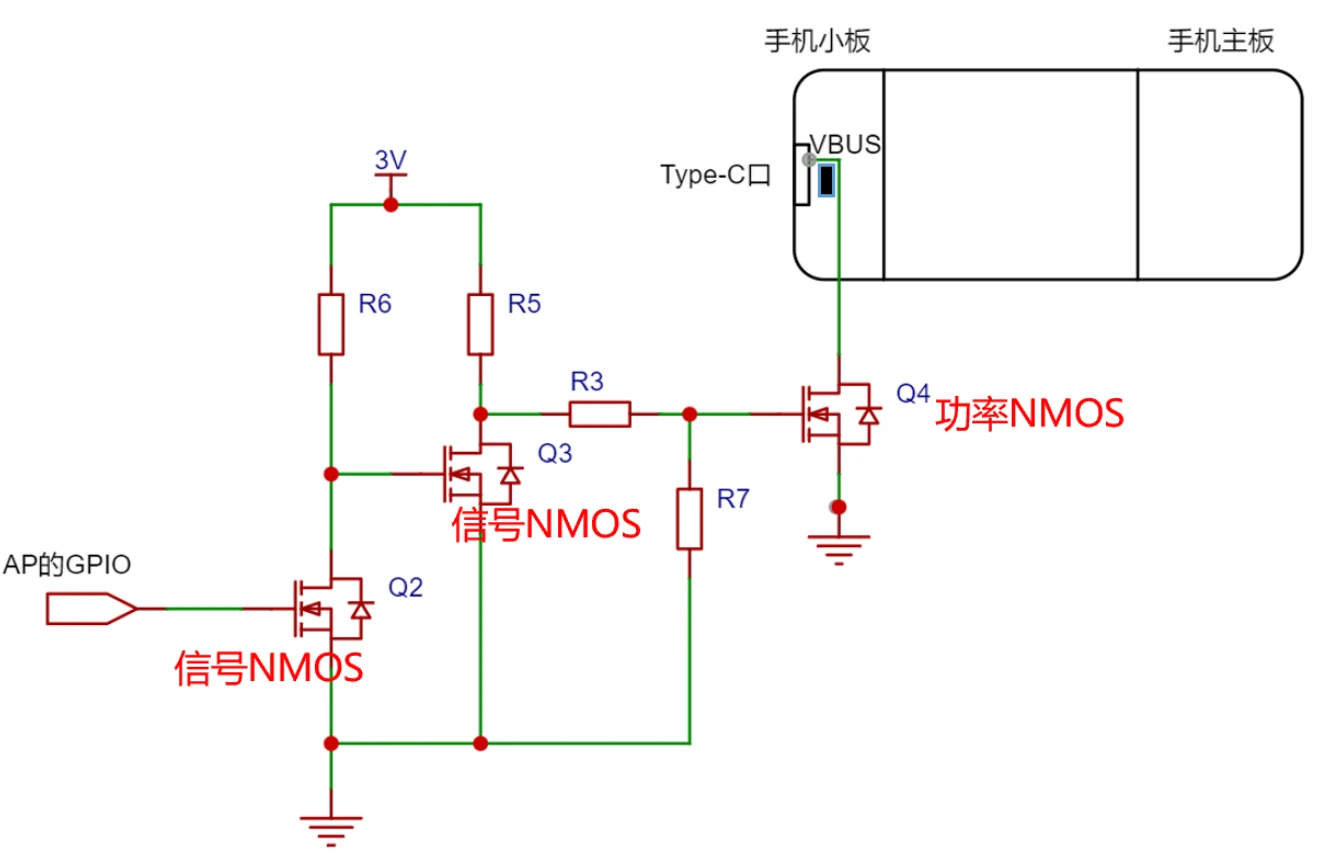

1、信号NMOS+信号NMOS+功率NMOS，电路图如下：

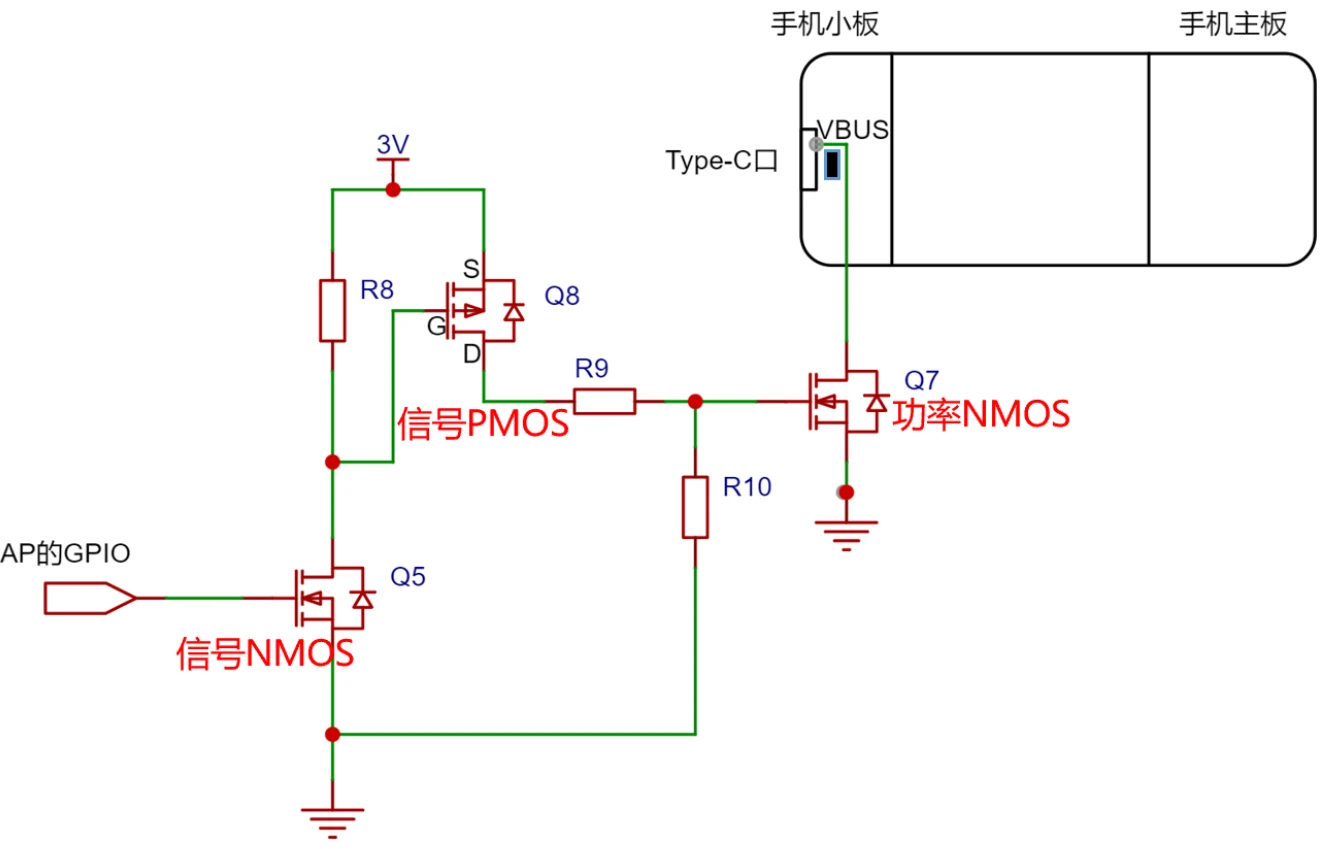

2、信号NMOS+信号PMOS+功率NMOS，电路图如下：
方案改进2
那么该方案还有没有其他地方需要改进呢？
确实仍存在局限性，因为热传递的速度可能不够快，端口发热传递到NTC，并被检测到超出阈值，是需要一定时间的。而这段时间内足以导致端口烧损。

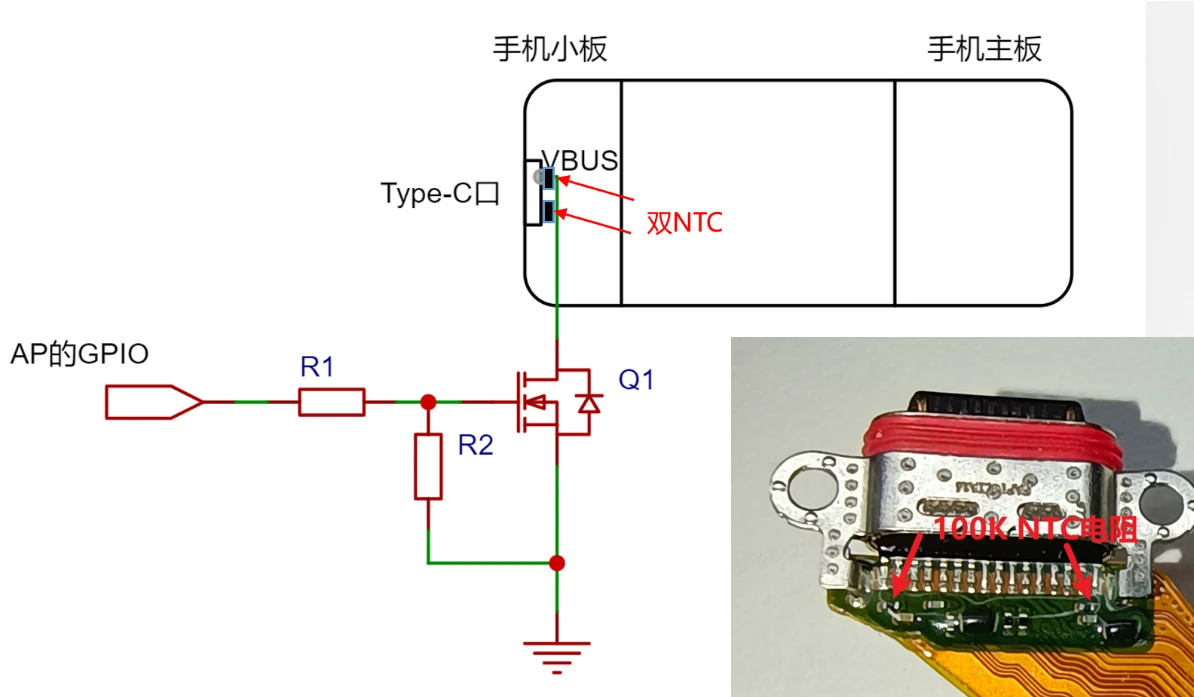

因此部分厂商采用双NTC的方案来做端口防护，即在Type-C口放置两颗NTC，如果：
- 两颗NTC任何一个温度超出阈值
- 两颗NTC的温升速率有明显差异

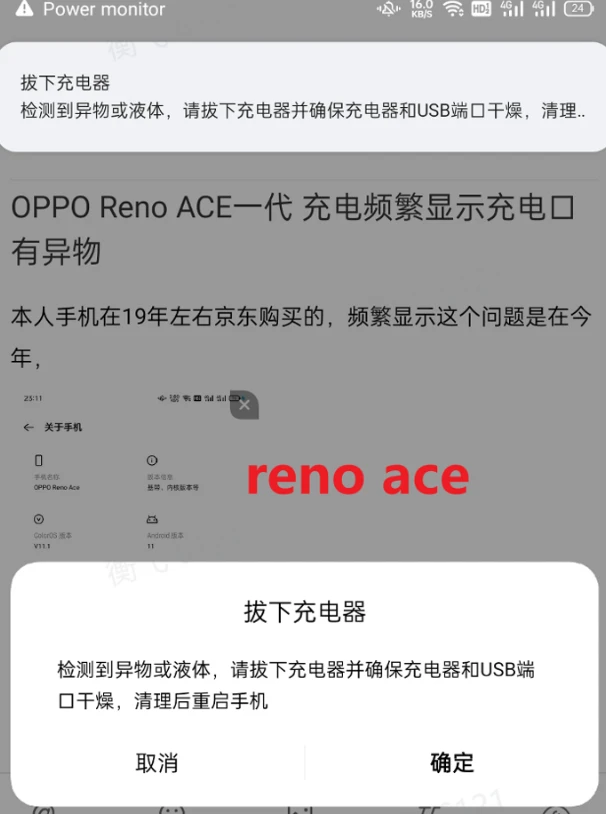

系统便认为是端口异常，此时用防烧MOS把充电器拉死，并在手机的界面上提示进了异物或液体。
总结
你可以把防护电路看作是一个保镖，但保镖也有马失前蹄的时候。所以防护电路并非100%规避问题的发生，只是降低问题发生的概率而已。就像安倍晋三贵为日本首相，权势煊赫，安保工作不可谓不严密，但仍能被刺客得手，世事难料。
因此，用户还得自己爱护手机，别把它置于水深火热之中，小心灰飞烟灭，幻化成空。
