应如何在PCB上处理Type_C外壳(shell)和GND的连接关系呢?两者直接相连?完全隔离?通过阻容器件相连?通过磁珠相连?
Type-C接口的外壳的主要提供机械支撑、屏蔽以及帮助散热的作用,完全隔离是不可取的。常规的设计中,通常会在主板一端选择合适的位置单点接地,以确保静电等干扰有泄放路径,同时避免形成环路天线。

但是并非所有机型都这样设计,这取决于具体情况,你是想抑制噪声并防止设备辐射 EMI,还是想在插入时吸收 ESD,还是想屏蔽电流路径?还是为了提升天线吸能。

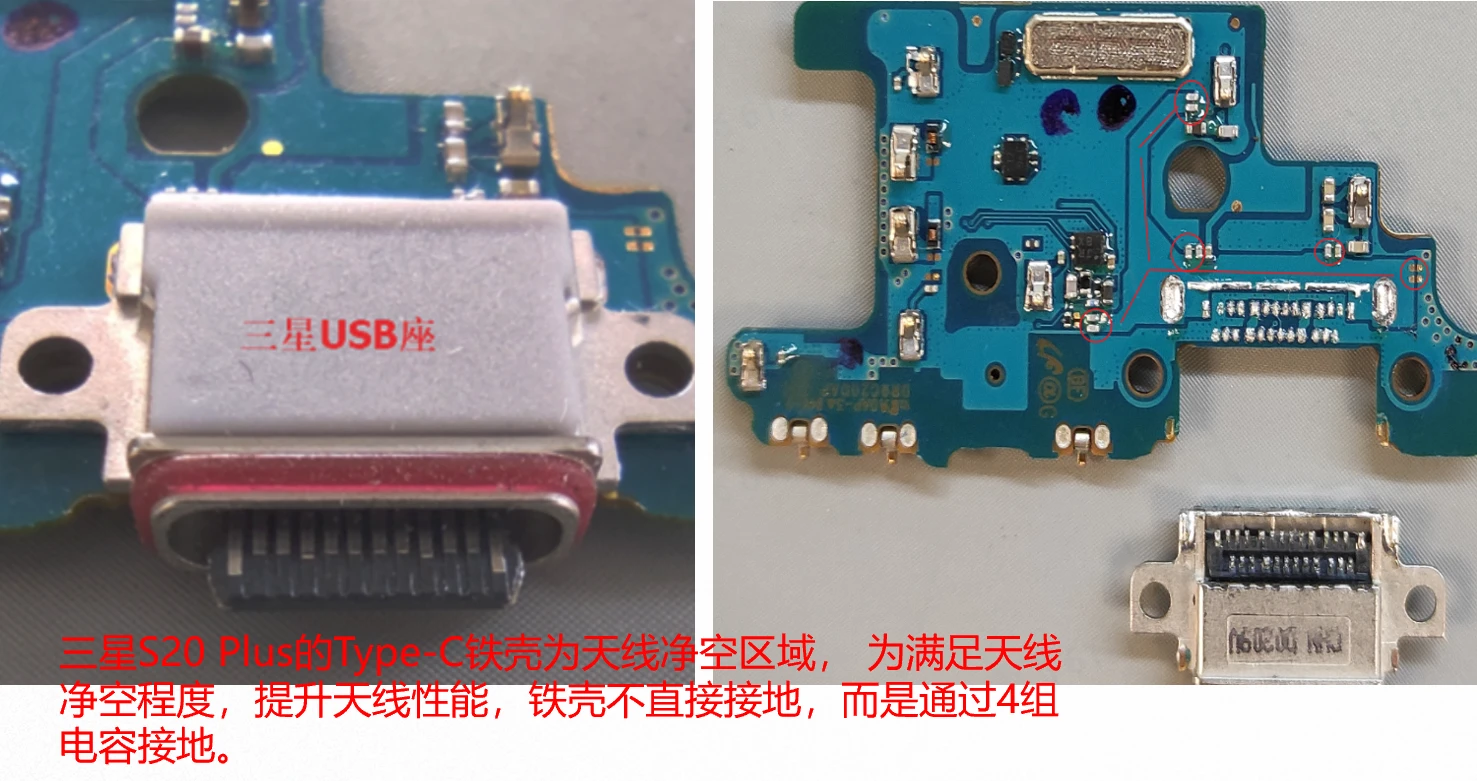

以三星S20 PLUS手机为例,Type-C接口外壳没有直接接地。但该“悬浮”并非完全绝缘,而是通过四组电容接地,本质上利用了电容隔直通交的特性。这样在高频或瞬态干扰下仍能提供到地的泄放路径,同时避免直流上的直接连接带来的潜在天线净空问题。


由于隔离了直流,规避了电化学腐蚀,有助于防水设计,提升了接口寿命。降低了进液所导致的意外导电回路的风险,降低了烧口风险。
此外,该设计减少了地线噪声通过外壳耦合到高速数据线(如USB3.0及以上)的风险,避免信号干扰。
