手机200W电荷泵充电方案的架构设计

你接入我前，油箱空空；你接入我后，便能拥抱四海。200W，不可谓不快，蓝厂的宣传称充电时长降低到了10min。

蓝厂的IQOO 10 PRO、IQOO 11 PRO集成了200W充电，对于电荷泵快充，蓝厂用的最多是4：2电荷泵。要么是单颗4：2（66W）；要么双颗4：2并联（120W）；要么是本文所说的三颗4：2并联，即200W充电。

2021年5月31日，小米官宣在小米11 Pro魔改版上，魔改为三颗电荷泵并联充电，大幅提升充电速度的同时，并且电池由单电芯更改串联双电芯。方案本质上也是三颗4：2并联。

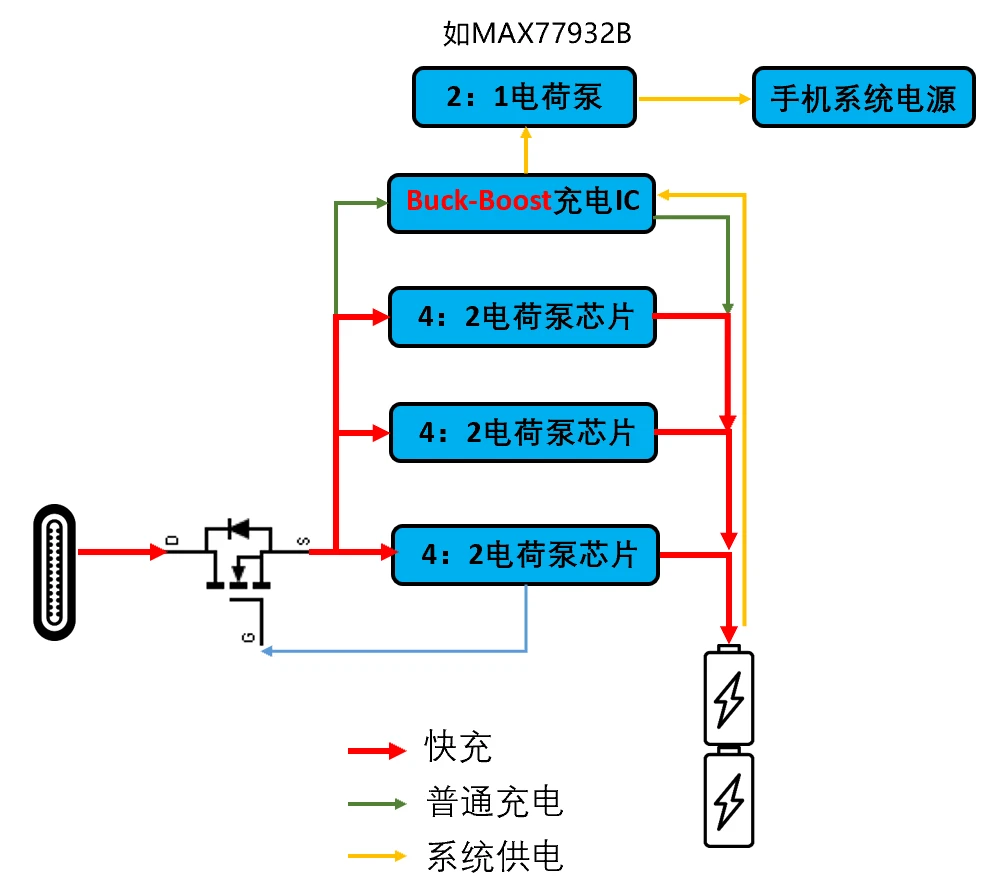

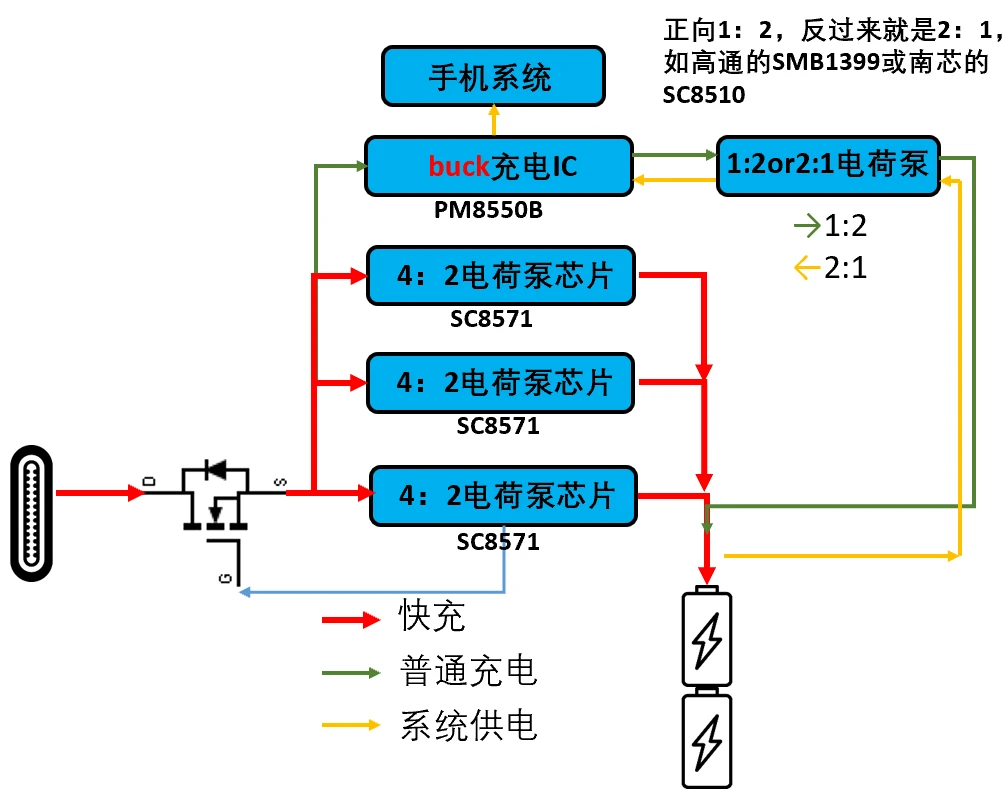

在200W电荷泵充电方案的实现上，业界主要有两种方案，大体上相同，细节上有细微的差异，列举如下图，不再详细叙述原理。
