iPhone 15更新了充电口，由lightning口改为了Type-C口，它所配备的有线耳机也改成了Type-C口。而苹果Type-C有线耳机的供电方案较为独特，有鹤立鸡群的感觉，显示出苹果对协议的独特理解。
但在手机开发过程中，发现苹果耳机搭配部分安卓手机却有一些小插曲，可能无法正常使用，装聋作哑。
问题定位

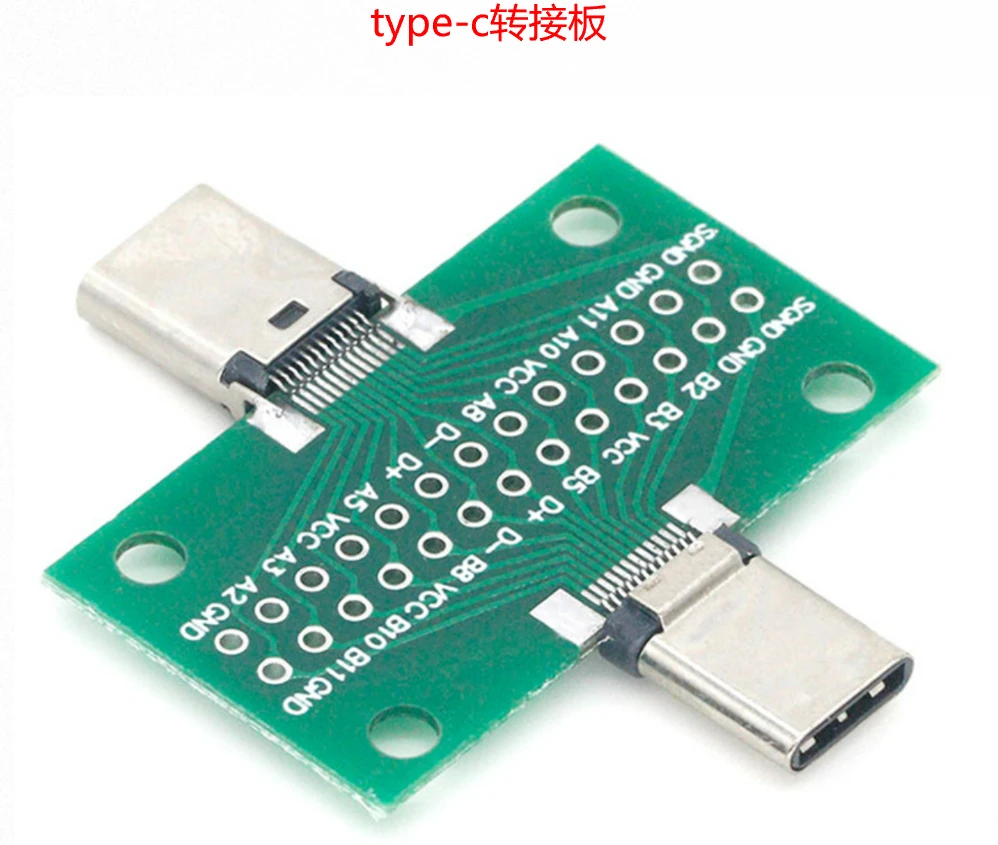

常规的有线耳机（数字耳机）都是OTG方案，但这个耳机不是，苹果另辟了蹊径。将苹果耳机插入typec转接板测试进行对地阻抗测试。
发现一个CC对地阻抗是5.1K，另一个CC对地阻抗是1K。熟悉Type-C规范的同学可知，这5.1K其实就是Rd，1K就是Ra。
如果是常规的数字耳机的话，则只能测到一个5.1K Rd，测不到1K Ra的。
根据Type-C规范提供的设备类型表，这是一个VPD设备，如下图所示：
既然是VPD设备，vconn powered usb device，顾名思义，那就需要手机端的一个CC（接入Ra的一边，即下图中的CC2）被配置成VCONN，作为电源给给耳机供电。
但是安卓机上，之前面对的都是常规的数字耳机（CC脚上只有一个Rd，OTG类型），通过OTG VBUS给耳机供电，其生态还没cover到苹果耳机这种VPD设备的情形。

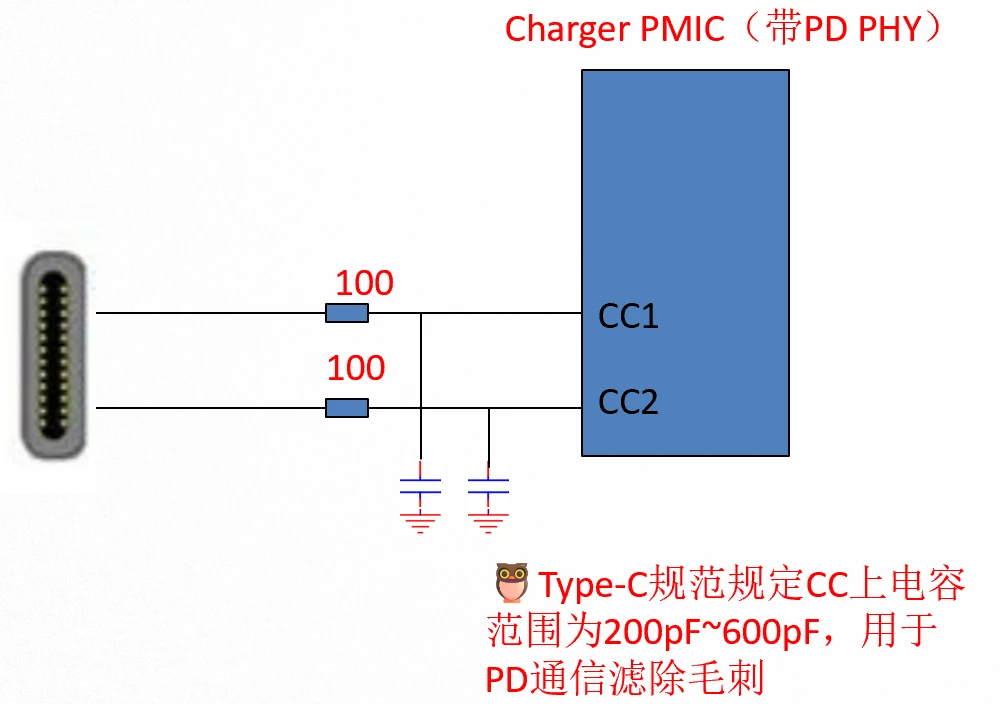

而且安卓机上通常CC走线宽度很细，是信号走线，而非功率走线。有的安卓机甚至串接了电阻（100欧姆左右，浪涌防护的作用），如下图所示，不满足苹果耳机依靠CC线供电的要求。
但实验过程中发现：苹果这个耳机也可以通过Vbus供电（猜测是为了兼容安卓）。但关键是，部分安卓机在检测到Rd和Ra时，不会配置手机为OTG模式，仅检测到Rd时才会配置为OTG模式。
解决方案
- 安卓机修改程序，在检测到Rd和Ra时，将手机配置为OTG模式，VBUS输出5V给苹果耳机供电。

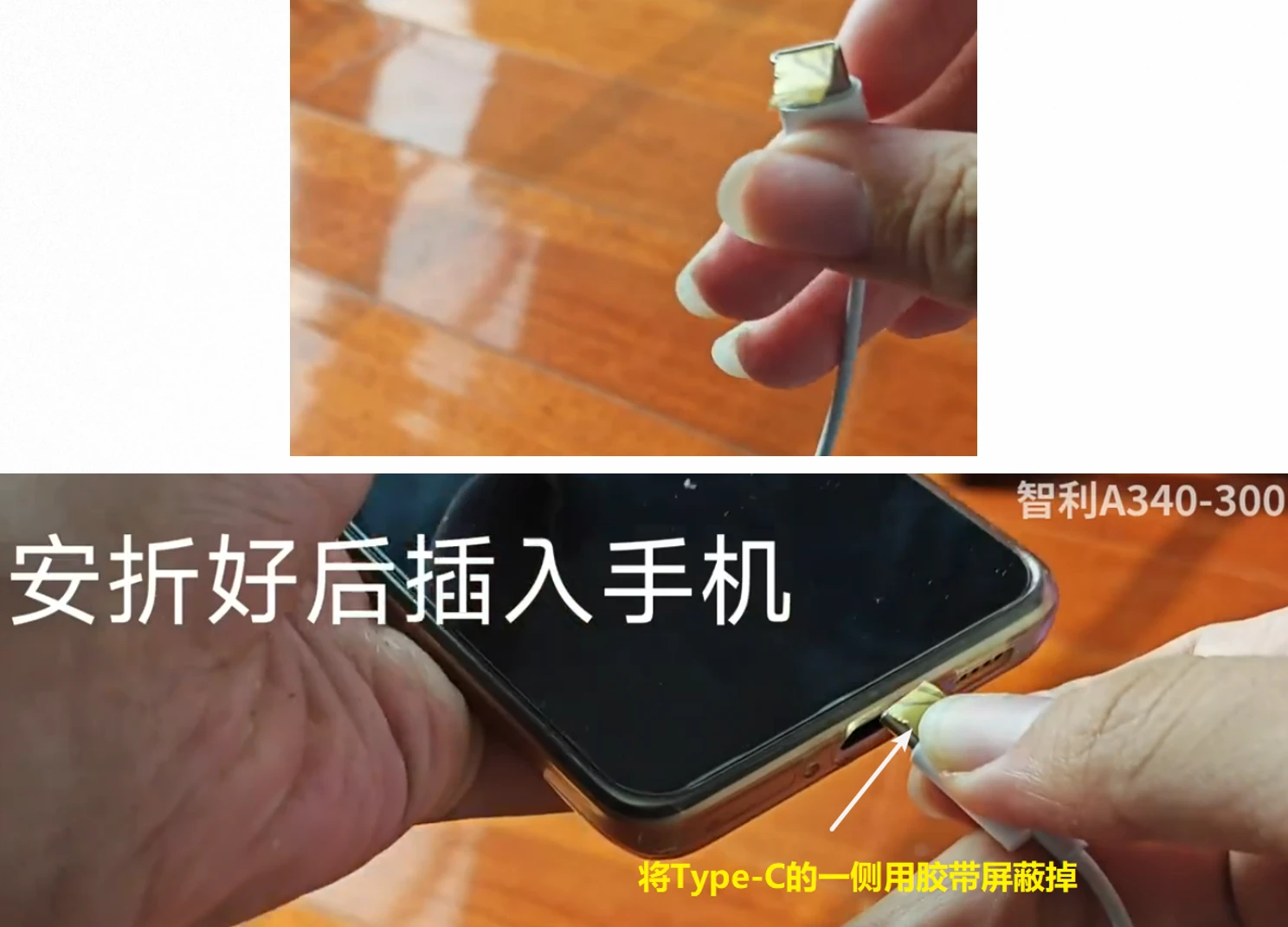

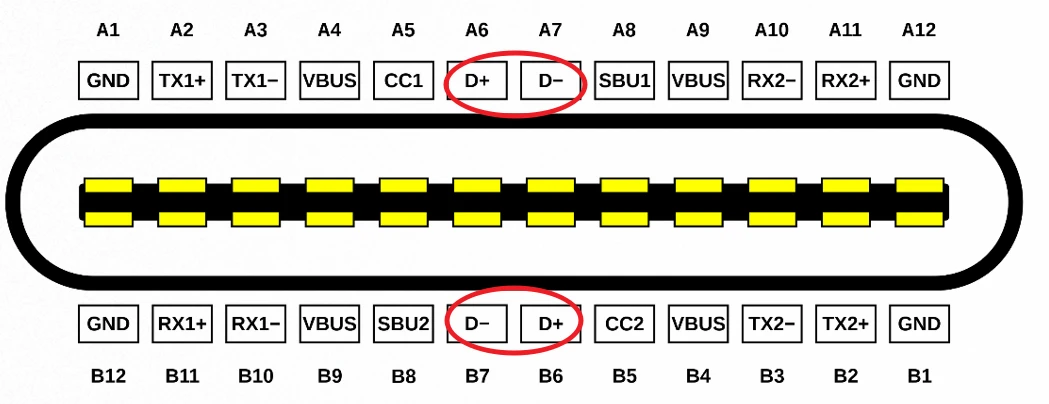

- 已发货的手机，用户自然无法更改程序，除了等待厂商OTA，还可以采用如下方案（我和B站网友沟通确认的）：用胶带屏蔽掉Type-C的一侧，这样手机就只能检测到Rd或者Ra。如果运气好直接检测到Rd，就会进入OTG模式，VBUS输出5V给耳机供电；如果没检测到Rd，你再换一面插进去。Type-C是中心对称的结构，两侧都有D+/D-，屏蔽掉一侧不影响通信，就像你遮住一只眼睛，照样能走路。
VPD更多信息
手机内部充电芯片的PD控制器的VCONN电源，通过CC脚给Type-C外设供电。如下图手机PD控制器有个VCONN switch。
这些外设便被称为VPD设备（VCONN-Powered USB Device），如苹果的airpods、部分e-mark线缆、Display Port alt-mode。
既然手机的一个CC脚被配置成VCONN通道，给设备供电，那么在电路设计中就要review通路上的阻抗，避免在抽载过大的时候带来压降。也要review VCONN电压大小，是否和外设门当户对，避免和外设不匹配。

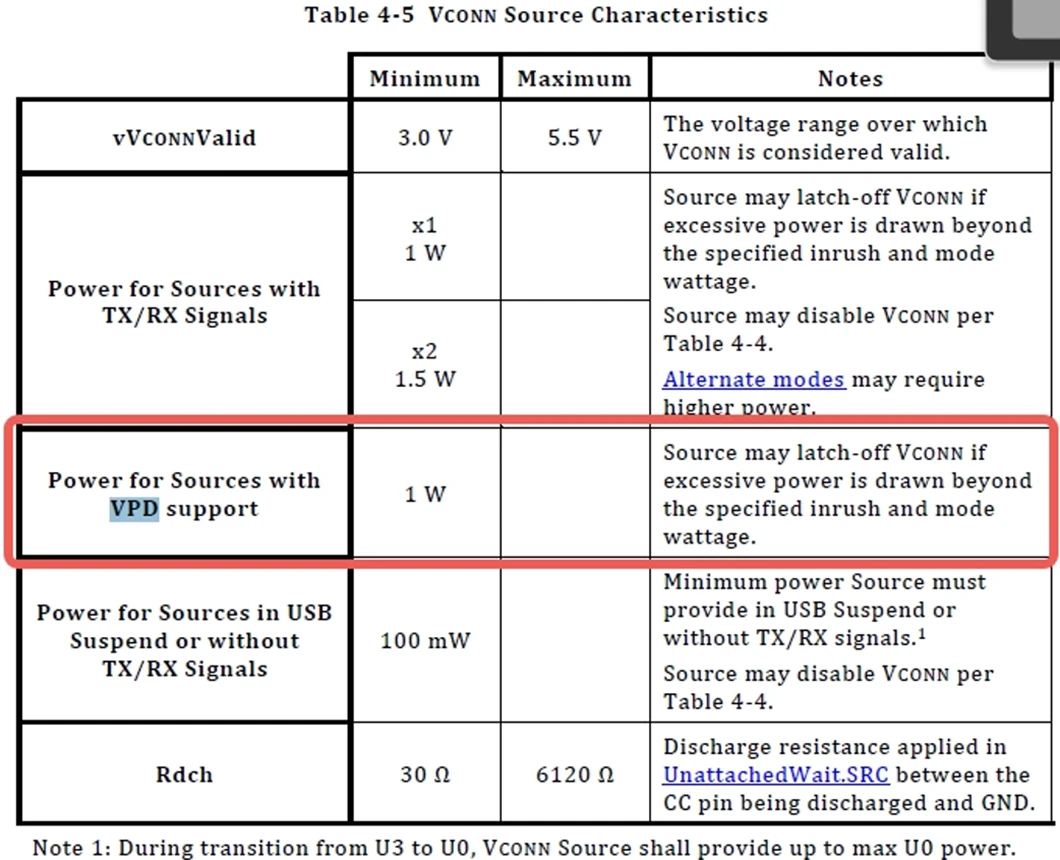

在Type-C规范中，VBUS和VCONN都可以给外设供电，但VBUS是一个高达20V的高压轨，适合大功率的场景，但与之匹配的，耐压较高的芯片也更贵。与VBUS相比，VCONN是一个工作于2.7~5.5V之间的低压轨，功率被限制在1W，更适合低功率、低压的场景。坦白说，苹果的设计更为合理，它更省电、更容易把成本做低。
