如果把手机电路系统看成一个帝国，则Type-C接口过压保护电路可以看作帝国戍边的勇士，他长期守卫在边疆，应对突发之事。是所谓“岂不日戒？猃狁孔棘！”，怎么能不每天戒备呢？匈奴之实力不可轻视啊。
如果你见过Type-C端子，你会发现引脚密集，间距很小（相邻引脚的间距只有0.25mm），像春运的火车站一样。

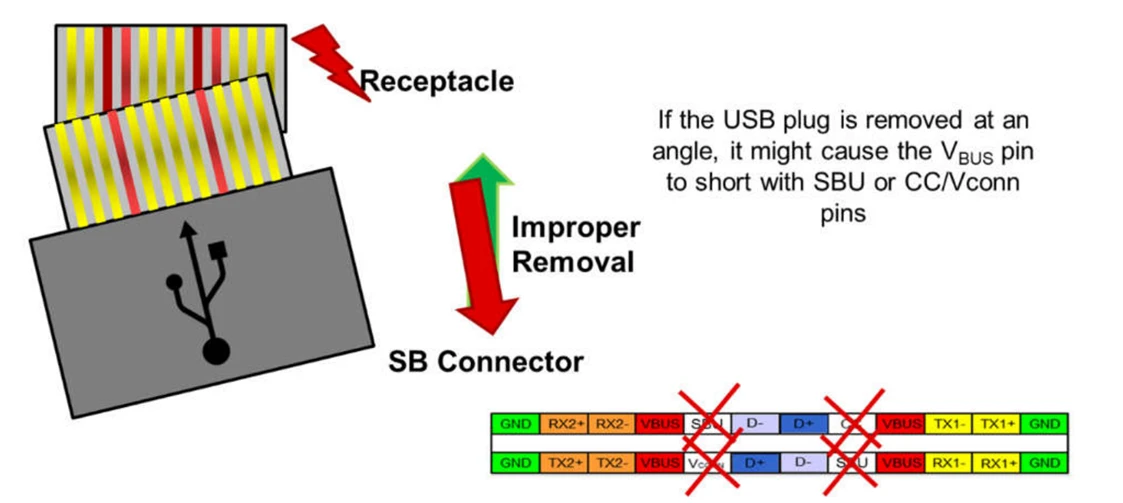

由Type-C规范定义，CC、SBU引脚和VBUS相邻，而最新的USB-PD规范中，VBUS电压范围可以是5~48V。在不当的插拔（机械扭曲，插拔的磨损，连接器制造公差），或者碎屑（导电碎屑）和湿气积聚，则存在VBUS短路到CC和SBU引脚的可能性。一旦短路，对下游器件来说就是过压灾难，晴天霹雳，可能导致手机功能异常或变砖。
D+，D-引脚虽然距离VBUS稍远些，但也有风险。USB3.0的Type-C端子，TX/RX也和VBUS邻近，但信号采用电容耦合的方式传输，高压较难传递到手机内部，风险可控。
那如何在发生过压时，保护下游（后端）的娇贵器件呢？
方案1：TVS过压防护方案
TVS可以充当过压防护作用，当VBUS电压意外出现在Type-C其他管脚上时，TVS可将电压钳位在一个安全范围内（例如6V以下），从而保护后端的娇贵芯片免受电刑。这是成本较低的方案，在设计时主要考虑以下TVS的参数：
- Working Voltage (Vrwm)：比如可选择5.5V的TVS，在正常工作时（<5.5V），它对电路呈现高阻抗，装聋作哑，几乎不影响信号。
- Breakdown Voltage (Vbr)：略高于Vrwm，例如6V左右。
- Clamping Voltage (Vc)：这是最重要的参数。它在遭遇 surge（如20V）时，能将电压钳制在安全水平，必须确保这个电压低于后端芯片引脚的最大绝对额定电压。
- 峰值脉冲功率（Ppp）：根据可能遇到的浪涌能量选择，例如500W或更高，通常足够应对这种短路情况。
TVS必须尽可能靠近Type-C连接器放置，是信号从连接器出来之后遇到的第一个元件。这样才能在过压事件发生时，第一时间将能量泄放到地，防止它传播到后端的芯片。
但是需要知道，一旦过压持续时间很长、过压源内阻很低，那么TVS被烧坏是迟早的事情。
方案2：OVP保护开关
TVS方案成本虽低，但只能短时间承受高压，如果过压行为持续时间很长，像牛皮糖一样粘着不放，为了保护下游的器件，通常需要OVP保护开关。当检测到过压时会彻底断开线路，这种方案防护性能更好，但成本稍高。

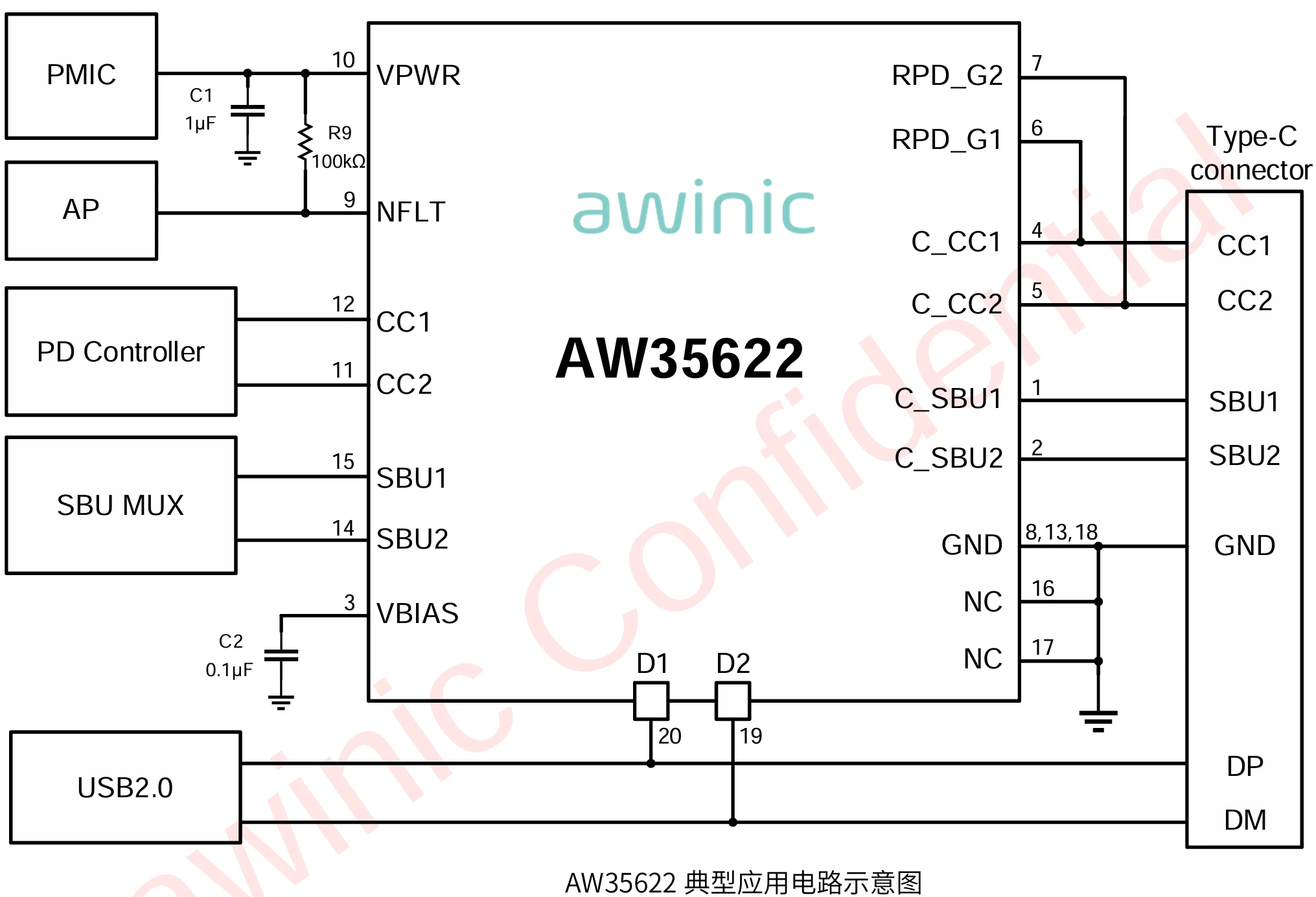

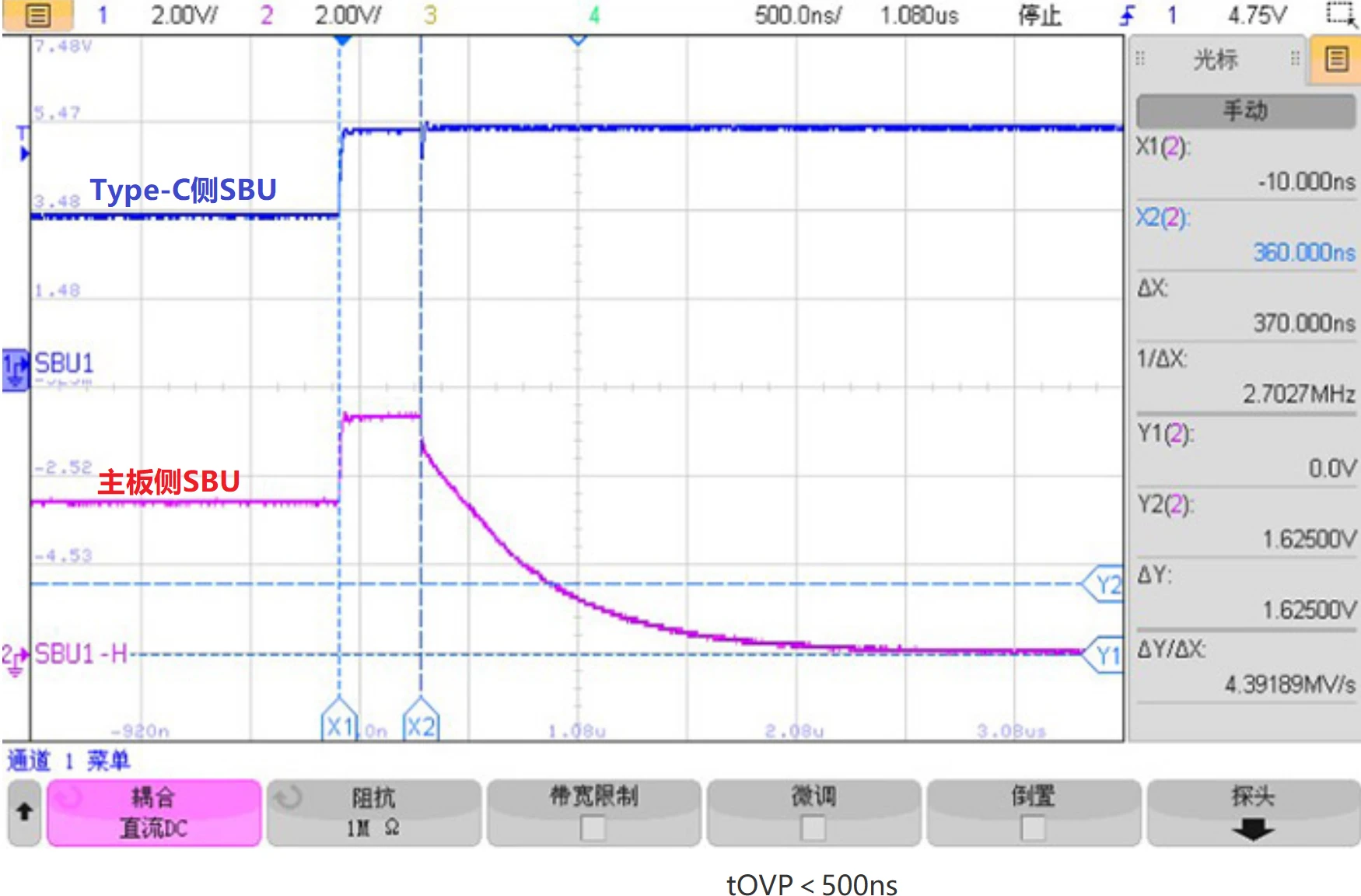

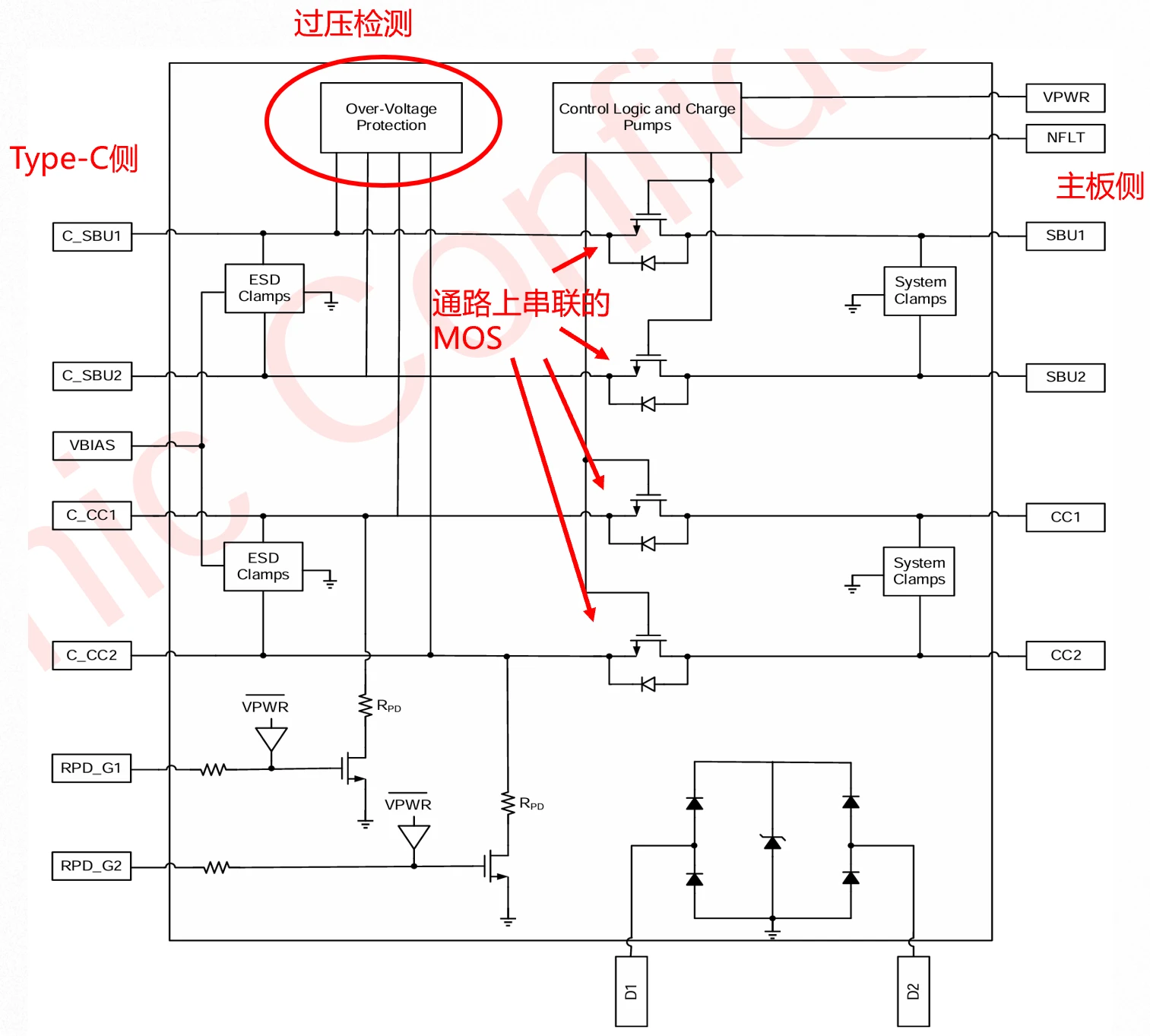

以艾为的AW35622为例，在CC和SBU引脚上设计了过压保护开关，芯片内部集成了高压MOS，串联放置在SBU和CC线上。当线路上检测到高于OVP阈值的电压时，MOS断开，从而将后端的部分与连接器上存在的高压状态隔离开来。
总结
手机上通常采用TVS+OVP保护开关的组合方案来实现防护，对静电、浪涌、直流高压各种环境均起到良好的防护效果。
OVP保护开关的设计通常随行就市，有的开关对所有信号脚均集成防护；有的开关忽略CC脚的防护（部分PD控制器的CC脚为耐高压设计）；有的开关集成在别的芯片内部以降低成本和布局面积。
