手机OTG 5V输出电压方案

手机因内部电池承载了电量，通常它作为受众被充电，那么它能不能对外放电呢？

能，根据USB的OTG（USB On-The-Go），允许手机充当host，给其他外部USB设备（如OTG U盘、OTG鼠标、OTG键盘或者OTG风扇）供电。此时手机输出5V给他们供电。也就是说手机是能够对外输出电压的，此时充当一个小电源。

5V Boost方案

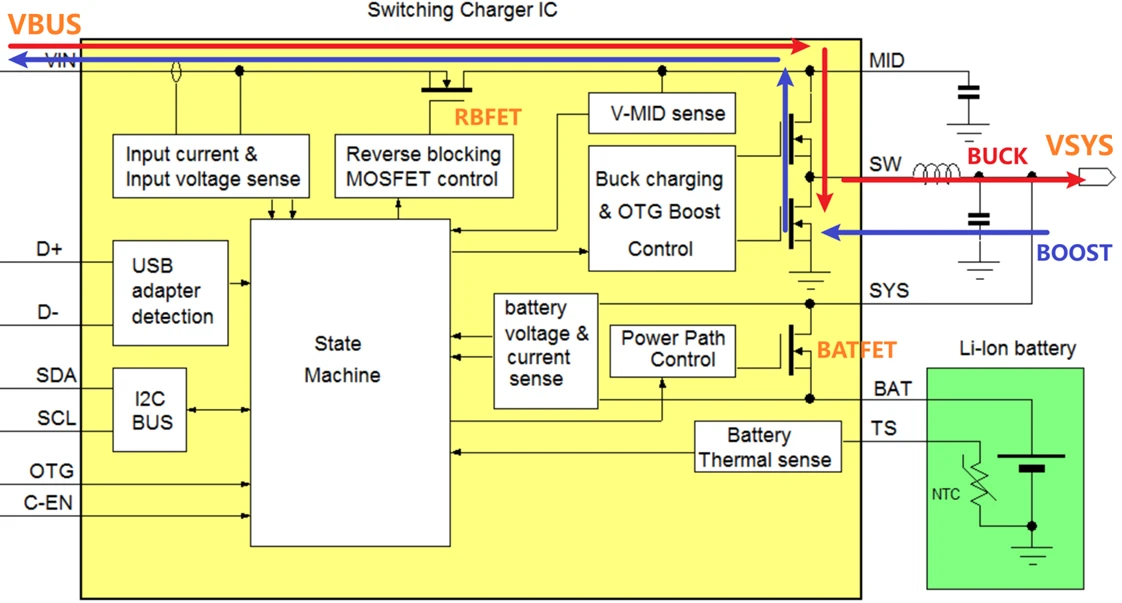

手机内部BUCK充电电路反过来看就是一个BOOST电路，该BOOST电路可把电池电压升到5V，然后通过VBUS送出去，电路示意图如下图，OTG 5V路径见蓝色。

接口握手方案

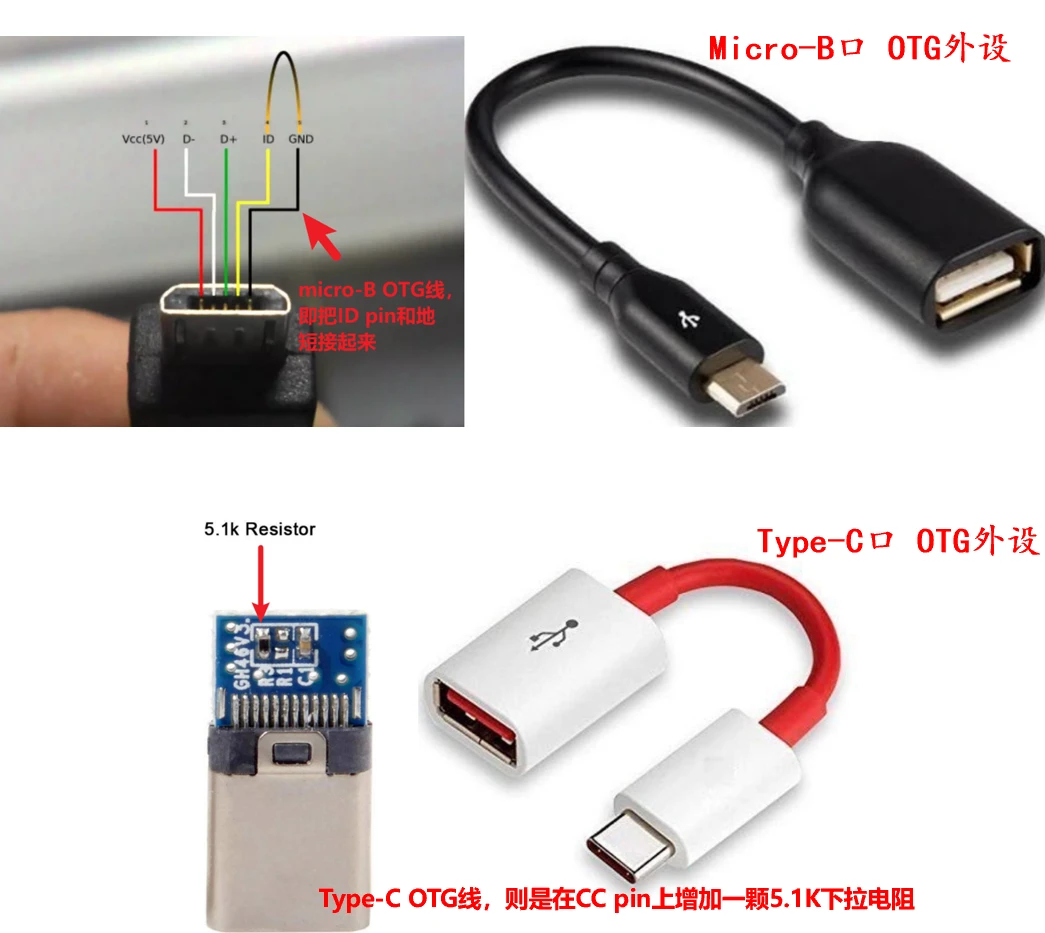

除了电路上Boost 5V到位，还需要OTG接口的握手方案实现（双方理解意图）。也非常简单，如果是Micro-B口外设，则把ID pin和GND短接起来即可。

如果是Type-C口外设，则在CC pin上增加一颗5.1K下拉电阻即可，这样外设的角色就被定义为UFP。此时连接到手机上，手机就会作为DFP，并且OTG boost出5V给外设供电。
