有关手机是否防水，是个充满争议的话题。国产手机厂商作为老司机，个个都是情场老手。他们早已准备好了话术，他会告诉你：“亲爱的，防水，但是不是百分百，IP68是有条件的”。然后深情款款地眨眨眼，仿佛在评估你的智商，还让你去搜搜啥是IP68。

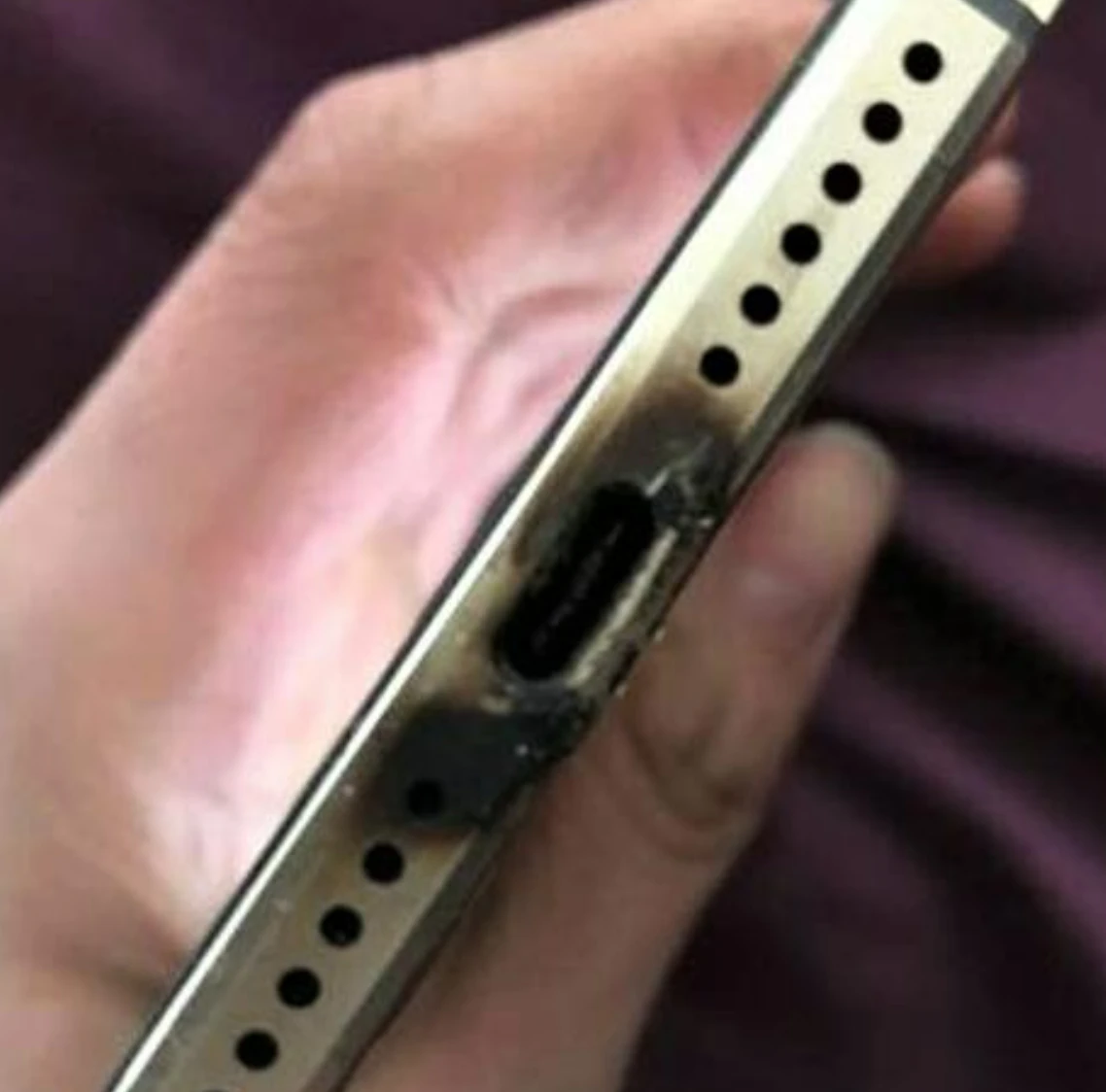

各大平台上也会不遗余力的宣传防水，如下图，我敢打赌，虽然贵为总经理，但他的手机充电口肯定给他上过课。八成是一个美好的夜晚，他在插电时，手机不断的响起断充声，像是男人对女人的告白，持续而热烈。可惜结局是手机口烧糊了，浪漫变“烂漫”。
烧口现象
Type-C端口烧口问题由来已久，实验室能够轻松复现这种悲剧。在端口进了液体后，此时插入充电器充电便非常容易烧口。
烧口时能闻到一股糊味，甚至能听到冒气泡的声音。一段时间后，Type-C口被烧的乱七八糟，不复有正常充电之功能，要么不充电、要么不停抽搐式地断充。

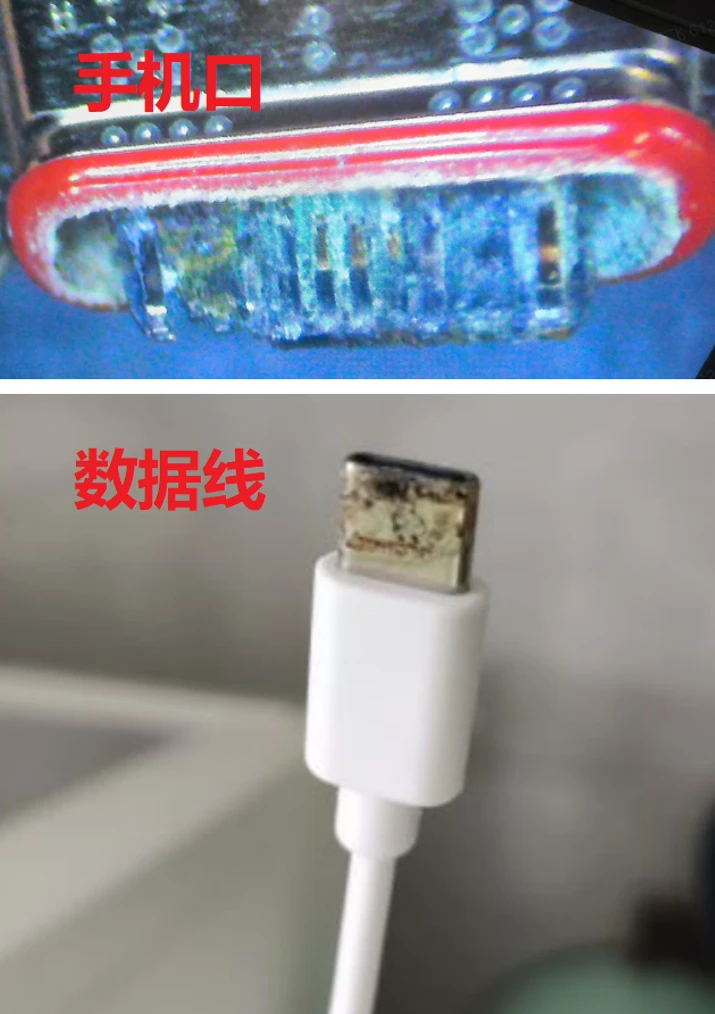

如下图，Type-C口被烧得面目全非，从此充电成了奢望。
烧损原理
那为什么会烧口呢？

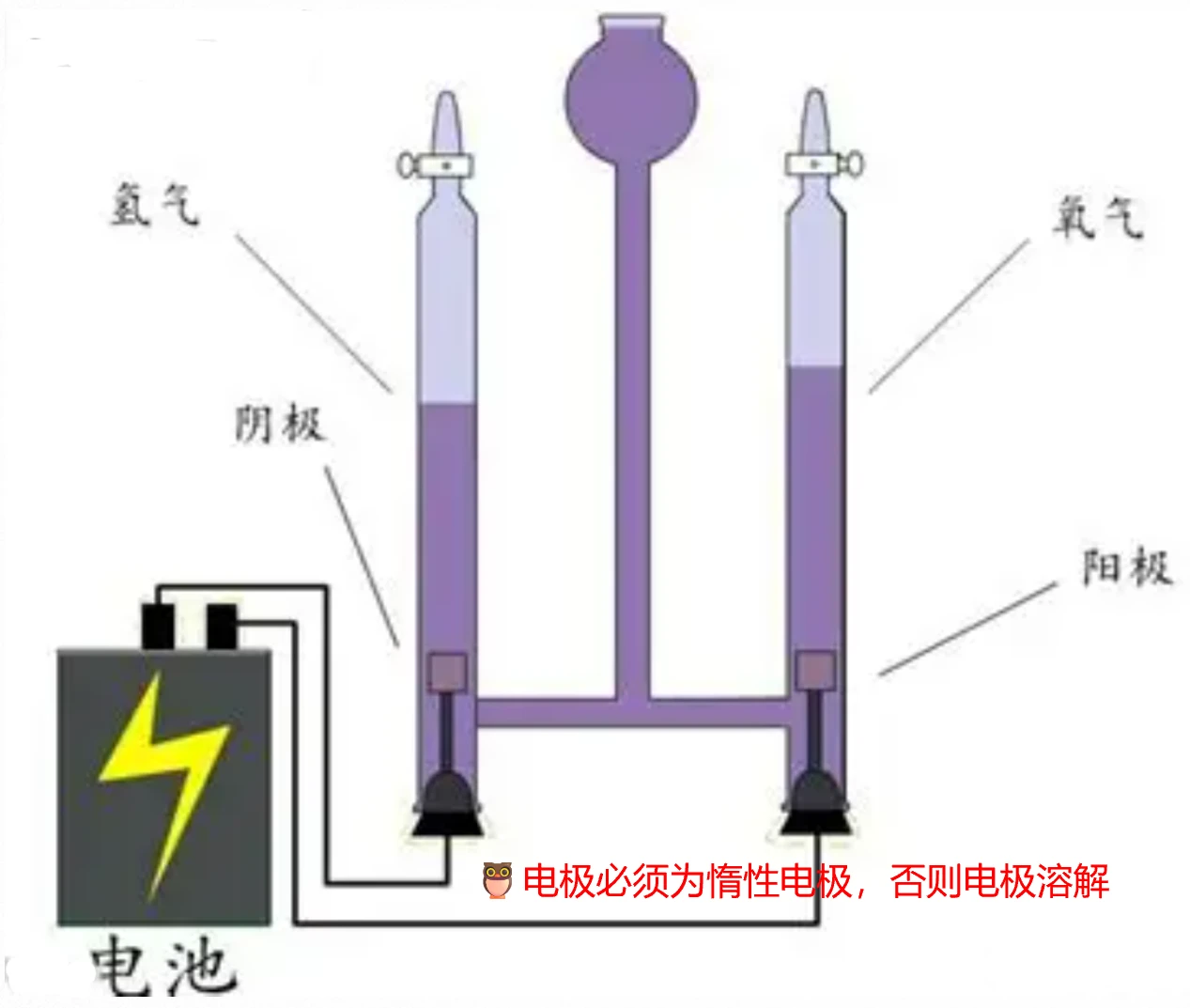

还记得初中化学课上的电解水实验吗？通电的电极在电解质中即可进行水的电解，而且老师尤其叮嘱：电极一定要用惰性电极，否则会溶解。

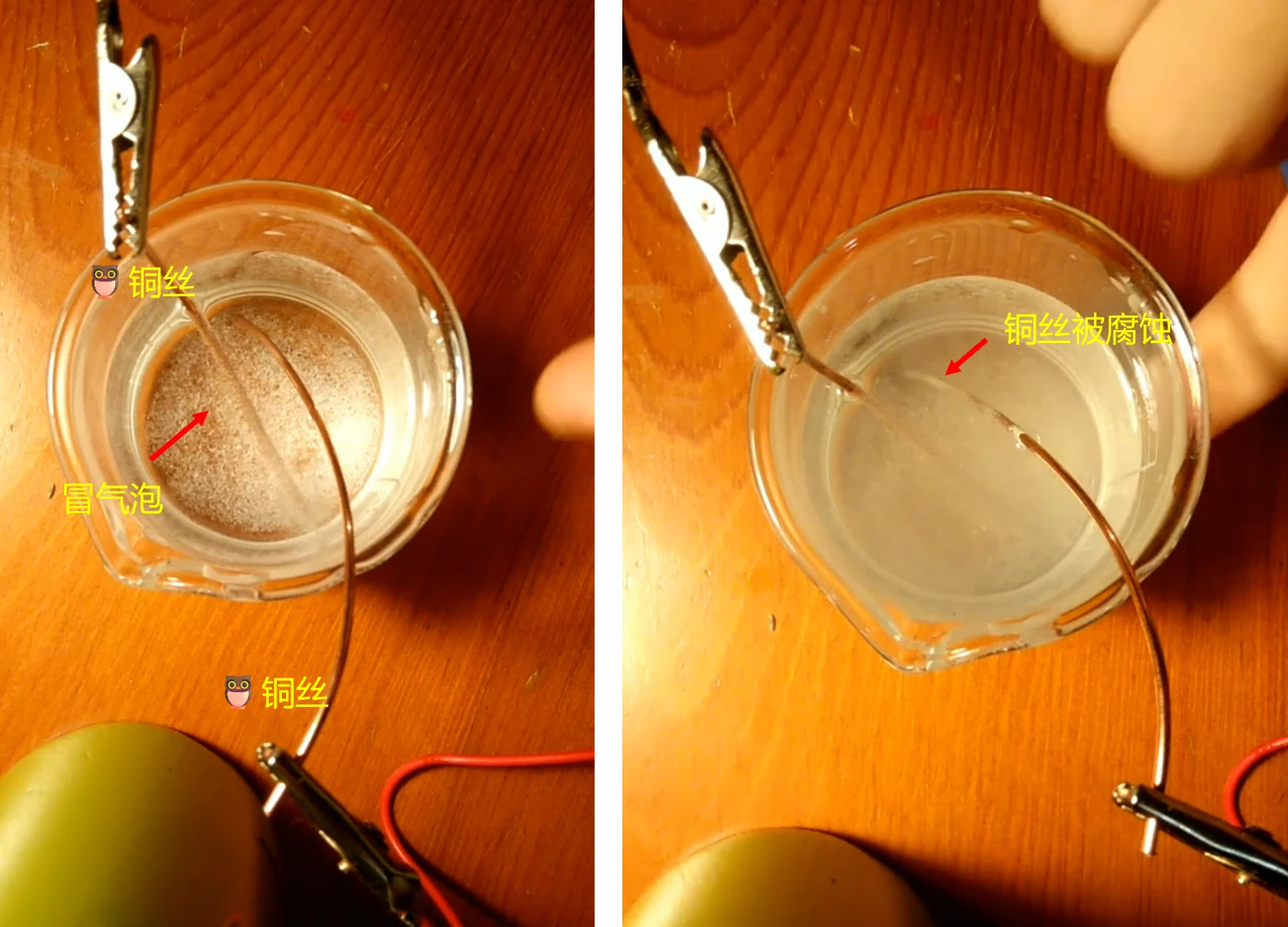

如果你是个好奇宝宝，想试一下铜作为电极会怎么样，B站上有类似的实验。如下图，总结下来就是：冒气泡，铜被溶解掉了一些，时间长了后显示为绿色。
那么Type-C口在进液充电时也遵循电解的原理啊！
众所周知，Type-C接口内部的引脚彼此之间靠得非常近，正常情况下是相互绝缘的，井水不犯河水。但当液体（尤其是含有离子的液体，如汗水、茶水、可乐等）进入接口后，情况就变了。
纯水导电性很差，但生活中几乎所有的液体都含有各种离子（如唾液中的盐分、饮料中的糖分和电解质）。离子使液体变成了电解质溶液，具有良好的导电性。这些导电液体覆盖在Type-C接口的引脚上，就使得原本绝缘的引脚之间短路了。
当你再插入充电线时，充电器提供的电压（最小5V，最大能达到20V）便加在了Type-C接口不该加的引脚上。

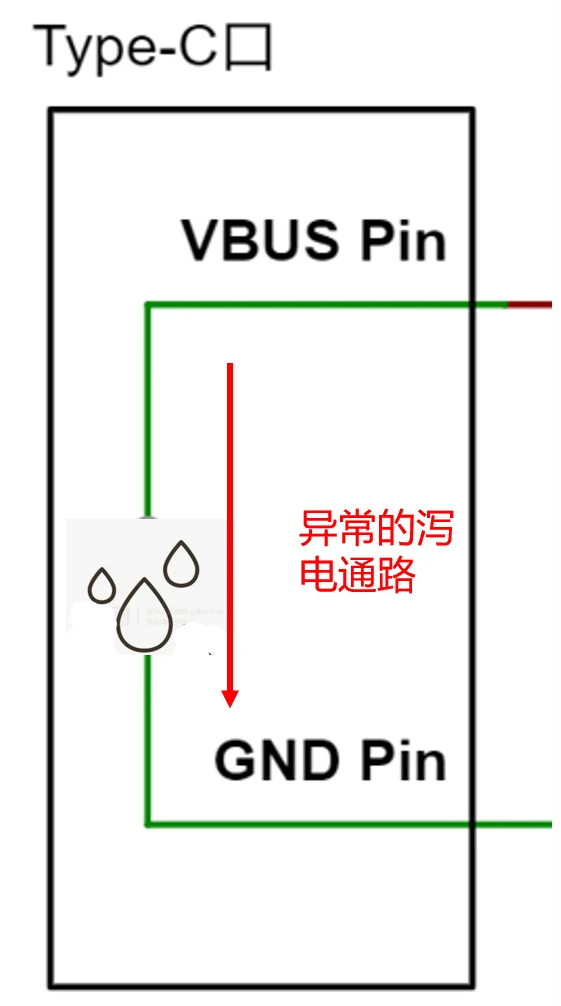

正常情况下，电流应该从充电器的VBUS流出，经过手机内部的充电芯片和电池，再从GND流回充电器，形成一个完整的充电回路。但现在，由于导电液体的存在，Type-C内部的VBUS和GND之间存在泻放通路。
该泄放通路就是电解发生的地方，此时的电解效应把铜引脚腐蚀成碎渣，碎渣与液体混合，形成微短路。其实要是短路反而更好，会把充电器拉死（正常的充电器有过流保护功能），但现在就是微短路，半死不活的，让可观的电流流过Type-C口，让热量慢慢积累。
当电流长时间流过时，根据焦耳定律 Q = I² R t，这些热量在累积后聚集在Type-C接口及其周围的微小区域，温度升高。高温会引发一系列物理和化学变化：
- 碳化（Charring）：接口内部的塑料绝缘体、灰尘等有机物在高温下会碳化变黑。
- 氧化（Oxidation）：金属引脚（通常是铜或镀金的）在高温下会迅速氧化，生成黑色的氧化铜等物质。
- 熔化（Melting）：高温可能使接口的塑料外壳熔化、变形。
- 烧蚀（Ablation）：持续的高温会直接烧毁金属引脚和电路板上的铜箔，造成永久性的物理损伤。
你看到的烧黑物，就是这些碳化的有机物、金属氧化物和熔化塑料的混合物。
有人会问，充电器不是有过流保护功能吗？难道没起作用，为什么不来救我的手机呀？
问的好，液体的短路区别于金属导体短路，液体的短路可以视为微短路。液体在短路的同时也被电解了，电解产生的起泡使得阻抗一直变化，就是达不到充电器的过流保护点，坏人总在边缘试探你。
还有人会问，既然进液后一充电就烧，那么我不充电还不行吗？我等它干还不行吗？
不行！手机还有种OTG功能，如果Type-C内部液体使得CC脚对地约有5.1K阻抗时，就会进入OTG模式，手机将在VBUS端口输出5V电压，这5V电压仍会烧熔Type-C口。
因此Type-C口进液后，最好关机，把液体甩出来，或者用纤细的纸巾把液体一点点吸出来。
总结
在中国，手机防水是宣传，是为了营销。中国手机公司的一大特点是为了营销，敢把半生不熟的技术包装成黑科技，卖给无辜的消费者。
需要多一份谨慎和小心，切莫被厂商的防水营销所误导。否则扯皮下来，最终买单的还是自己。
不要相信厂商的防水认证（如IP67/IP68等级），业界并没有突破性的防水技术，无非是密封硅胶垫，镀贵金属，防水胶等等。即使刚买的时候防水，密封件也会随着时间老化或者因为意外（如摔落、温差变化导致轻微变形）而出现极细微的缝隙。潮湿空气中的水分子无孔不入，会慢慢渗入内部。
虽然技术不咋的，但厂商在关于进水这件事的声明上，堪称鬼鬼祟祟、偷偷摸摸，根本不是光明磊落的豪杰行径。用非常小的字体在文章末尾添加标注，等你手机进水了，他们立马变身甩锅侠，用显微镜才能看清的免责声明，让你自认倒霉。
最后再强调：手机接触液体后，切莫不可充电，最好关机，把水甩干，或者用纤细的纸巾把液体一点点吸出来。
如果是海水/盐水，务必冲洗接口部分，洗去盐分再小心弄干，也不要用热风猛吹，以免节外生枝。
