上一篇文章介绍了转子马达，链接如下：
而在马达领域，有一种被称为线性马达的马达类型。这种马达当前风头正劲、一时无两，其内部质量块周而复始的往返运动，与推着石头上山的西西弗斯极为相似。下面简要介绍下，希望可以帮到有需要的人。
背景
与转子马达（ERM）相比，线性马达（LRA）尺寸小、响应快（启动快、刹车快），而且有明显的方向性导向，能够实现细腻的震动效果，这使得它能够为用户提供更好的触觉体验。
线性马达，顾名思义，其实质就是质量块是做线型运动，目前来说分为两种：一种是Z轴的，质量块做垂直运动，看起来矮胖；一种是X轴的，质量块做左右横向运动，看起来高瘦。
X轴线性马达与Z轴线性马达相比，因为内部有两根弹簧线圈，可以实现更加丰富、细腻的振感。同时也因为其体积更大、更有力，也使得手机振感更为强烈。
内部结构

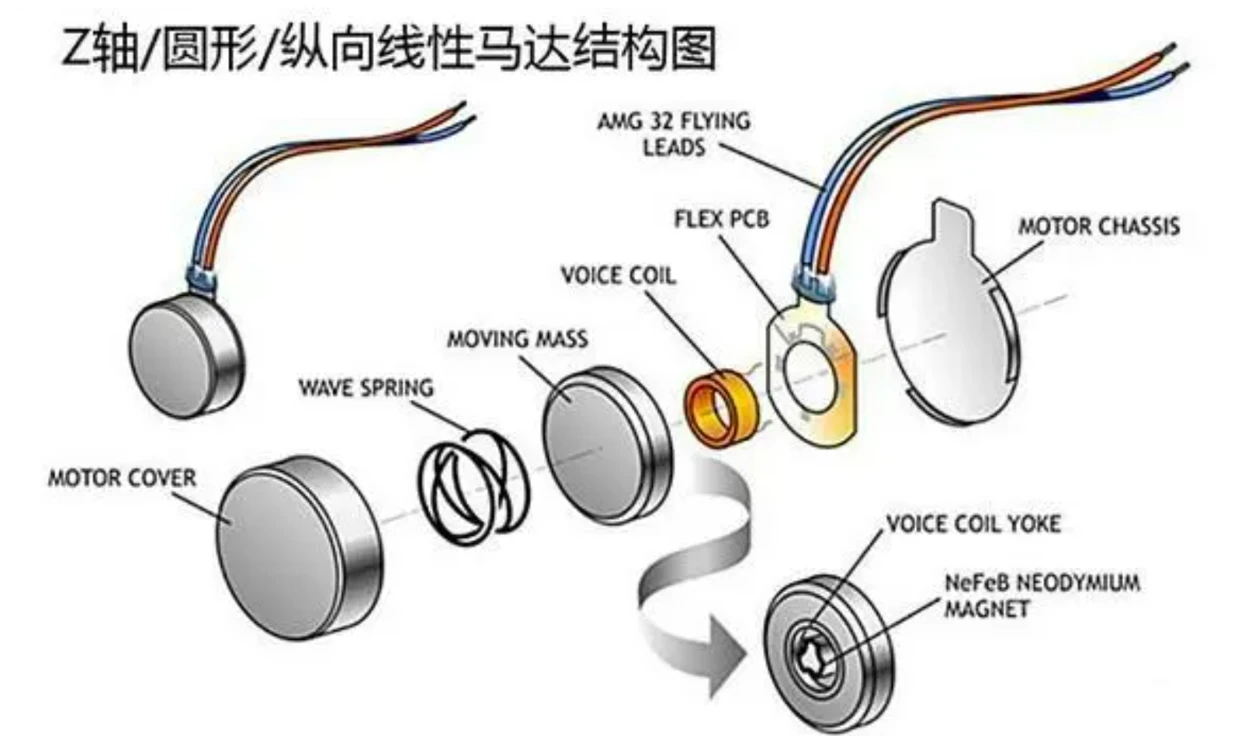

以Z轴线性马达为例，其内部主要包括振动系统、磁路系统以及支撑系统三大模块，每个模块又由若干组件构成。振动系统为马达振动力的产生提供硬件条件，磁路系统为系统提供磁场，支撑系统是马达的结构框架。
工作原理
其本质是由于内部两种类型磁铁的相互作用而运动，以Z轴线性马达举例说明震动原理如下。
首先，Z轴线性马达内部有个永磁体的。

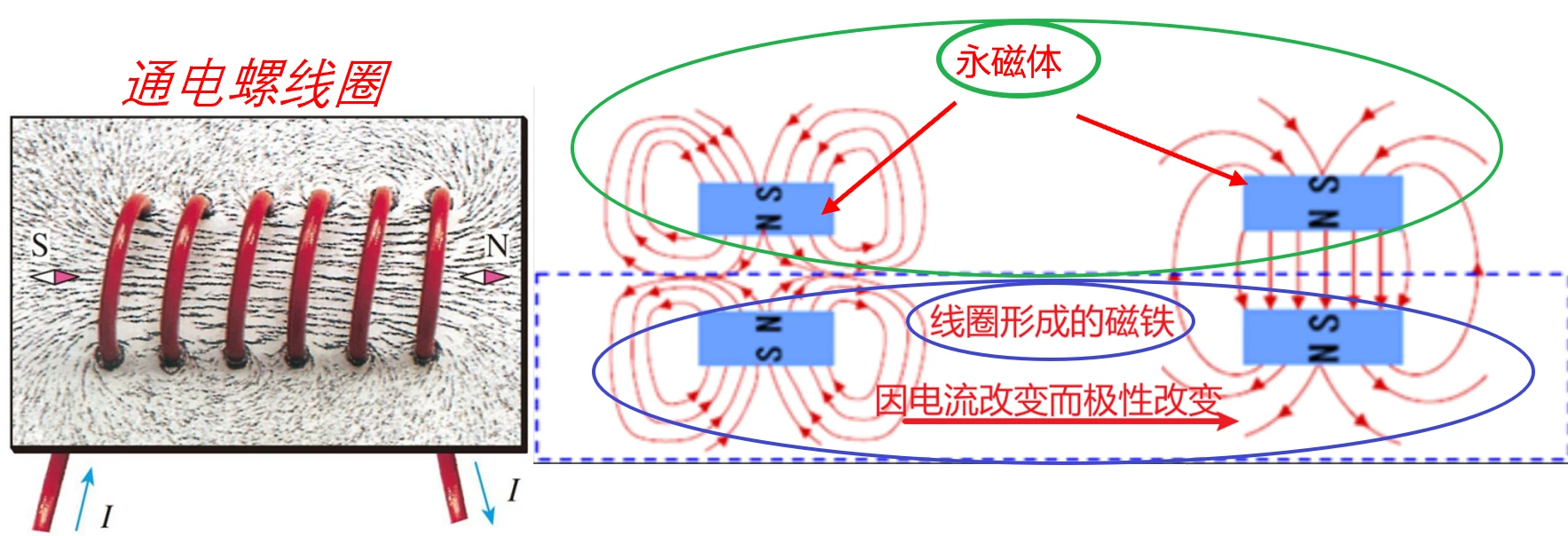

除了这个永磁体，内部还有一种电磁铁：当给内部圆形线圈通以电流，则形成通电螺线圈，通电螺线圈周围存在磁场，磁场方向和大小可参考下图。
如果驱动电流方向改变，则线圈的磁场方向也会随之转变，即磁铁的极性受电流方向的控制。
通电线圈形成的电磁铁和永磁铁之间因同性相斥，异性相吸而产生作用力。
除了磁铁，马达内部还有弹簧和配重（配重包含永磁体），弹簧煽风点火，提供回复力。
通电后配重被磁力斥出或吸回，然后还要抵抗或者释放弹簧的能量，由此便形成循环往复的震动。
其实线性马达跟喇叭（扬声器）有一定的类似之处，只不过喇叭是线圈带动薄膜震动，磁铁是不动的；而线性马达是线圈不动，含有永磁体的质量块在运动。

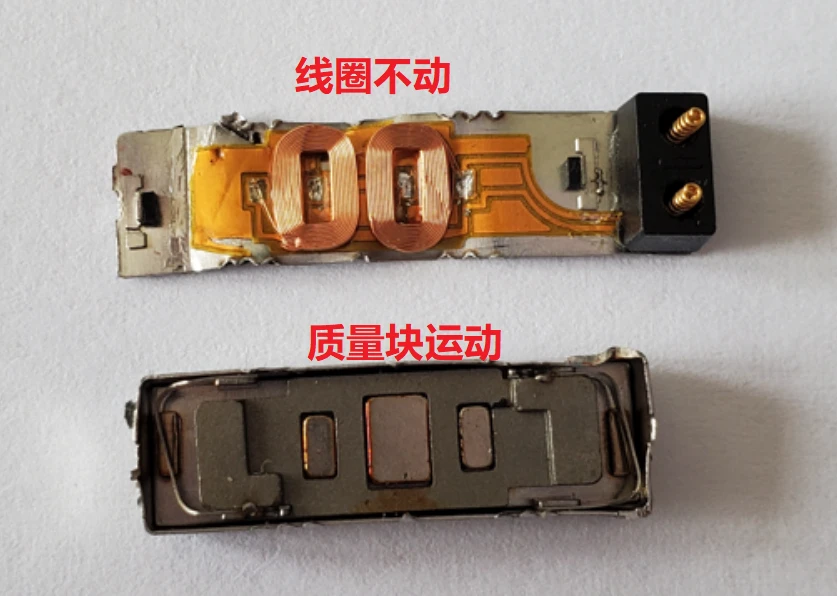

Z轴马达可能不容易看出运动原理，而X轴马达则很容易看出质量块左右摇摆运动原理，示意图如下图。
驱动方案之H桥
前面说了，只要我们控制线圈的电流方向，激励线圈形成不同方向的磁场，就能控制马达运动。

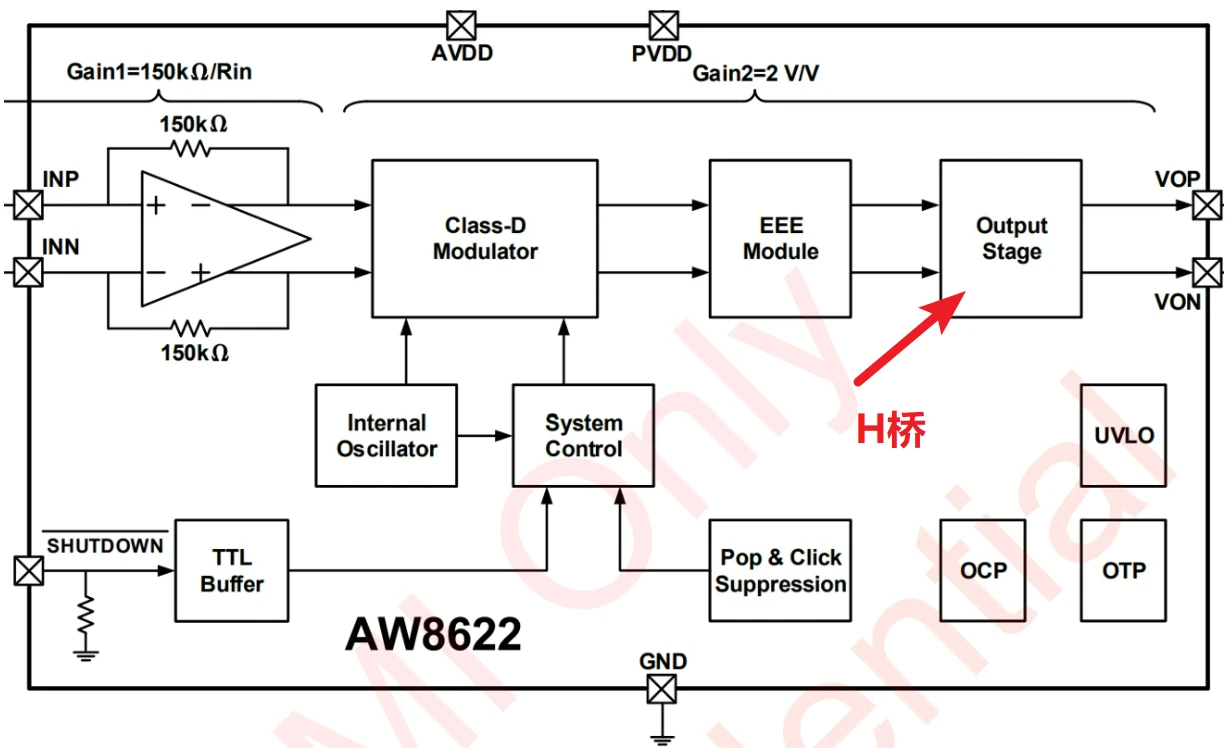

而如何控制电流方向呢？答案是使用H桥，通过H桥不断切换马达两端的电压正负极性，如下图，以艾为AW8622为例，内部框图中的output stage就是用H桥做的。

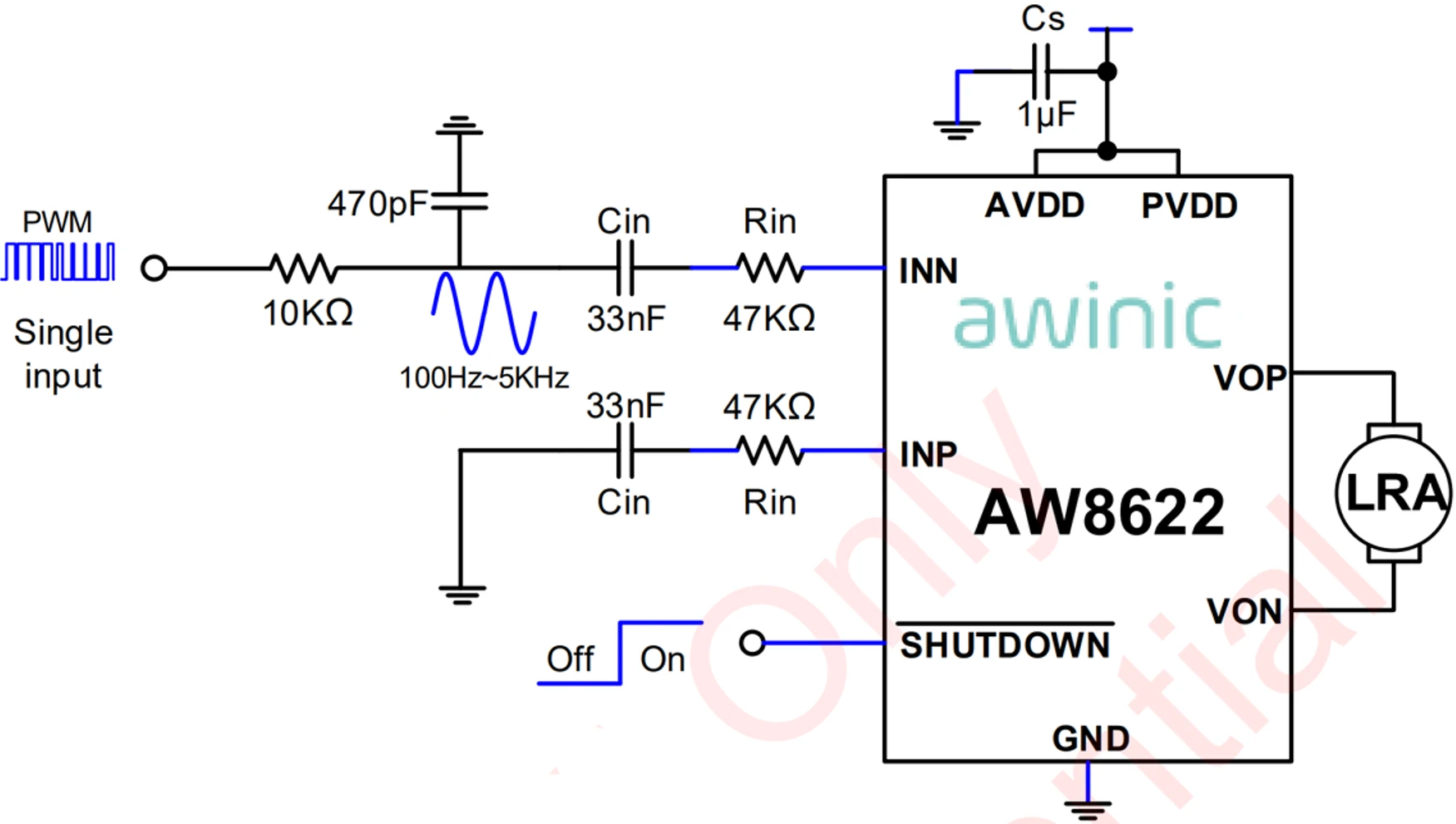

上面的AW8622，使用模拟信号调制的PWM作为输入，再经过低通滤波转换为模拟信号，由此控制震感。

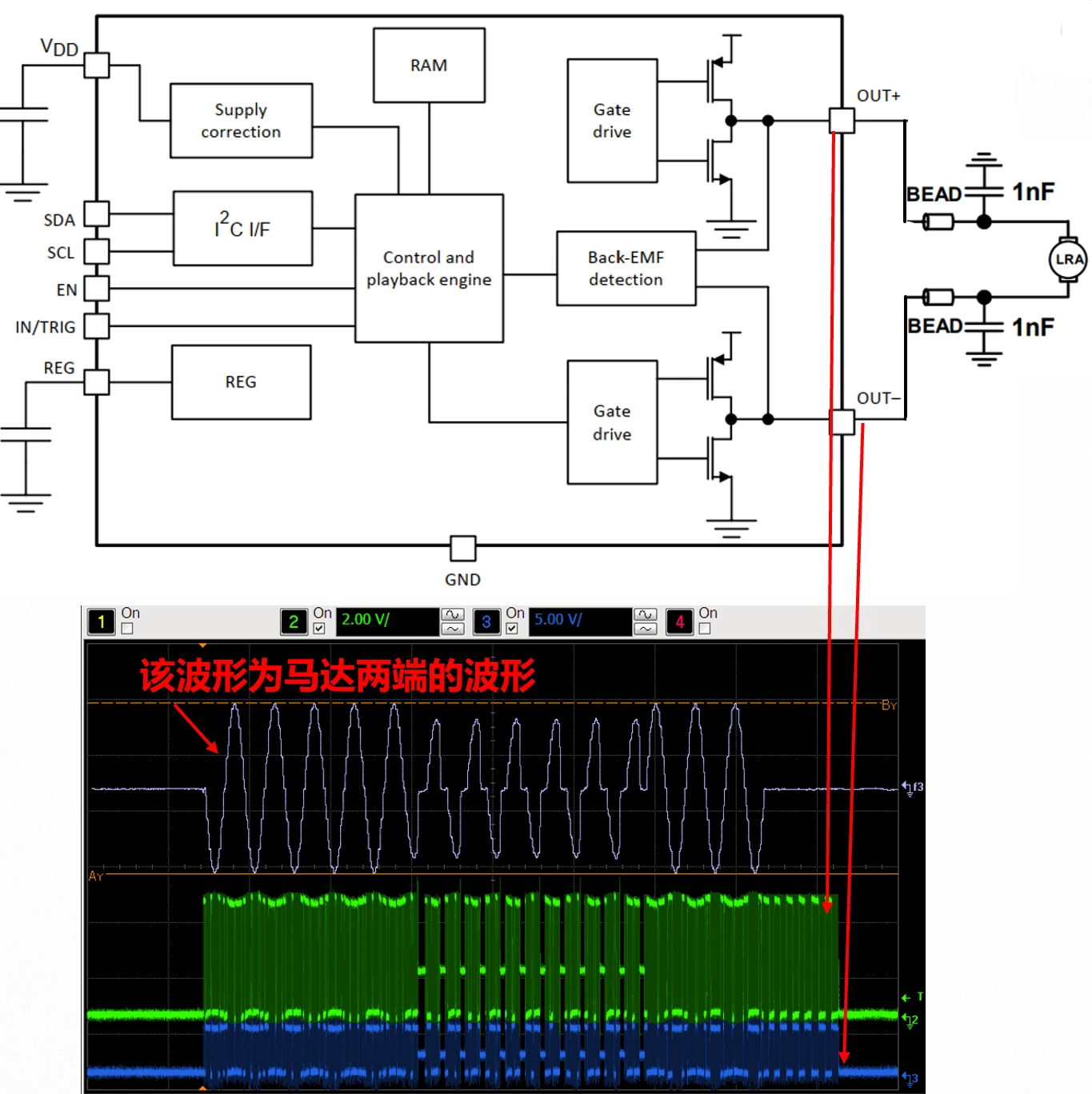

而现在多用IIC通信的方案，芯片的框图如下所示，主要由H桥及H桥驱动电路、BEMF检测电路、RAM等部分构成。
下图展示了H桥两个桥臂的波形，和马达两端的波形。
震感本质上是特定的电压波形，而RAM可以存储这些波形，就像收纳音乐的乐谱一样。当需要震动动时，芯片可以直接从内部RAM里调用乐谱，而不需要占用AP的宝贵资源，可谓既快速又高效。
驱动方案之升压驱动

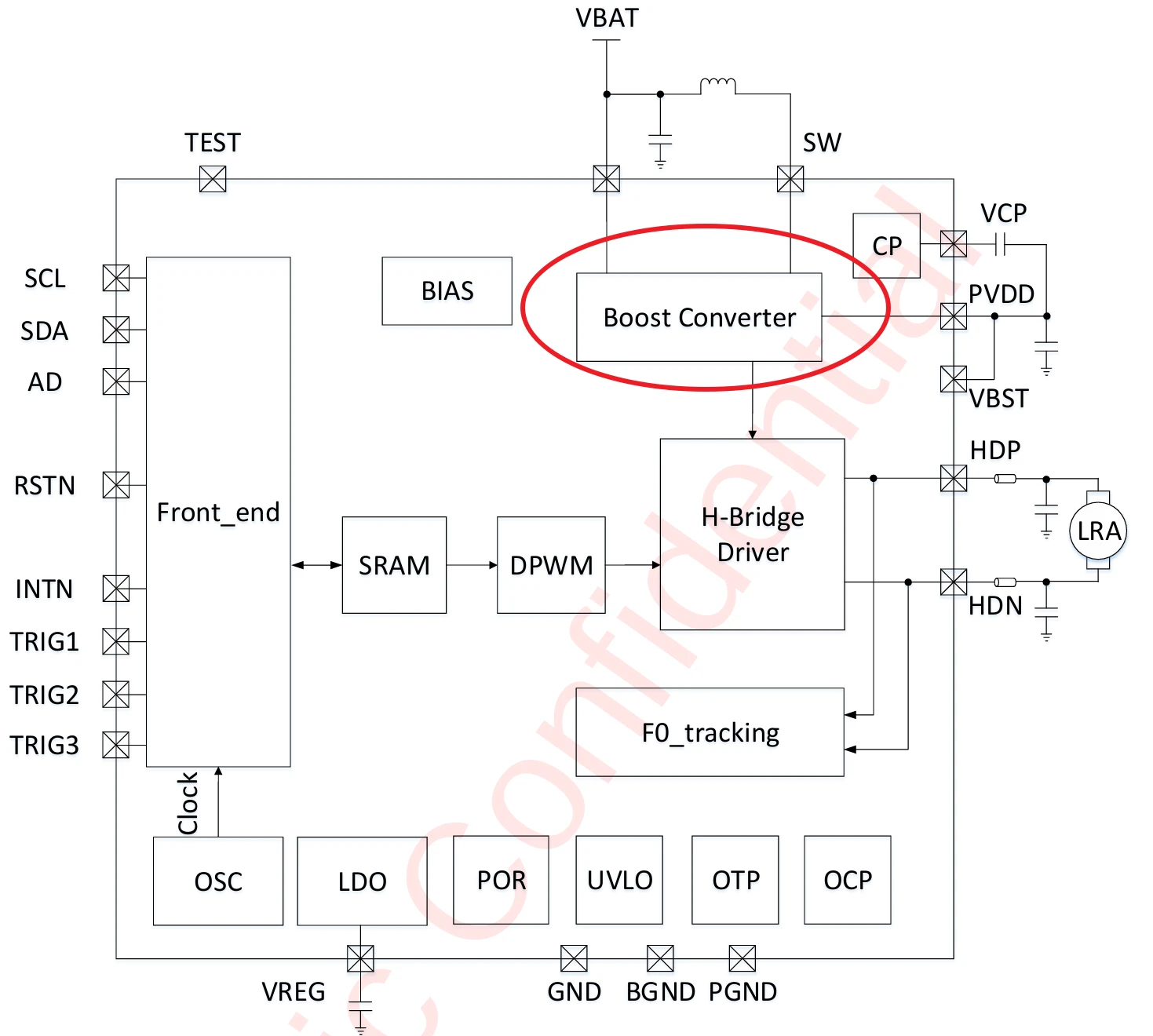

除了H桥，有些芯片会集成升压驱动，以艾为AW8695FCR为例，内部集成了Boost升压模块，为什么要升压呢？

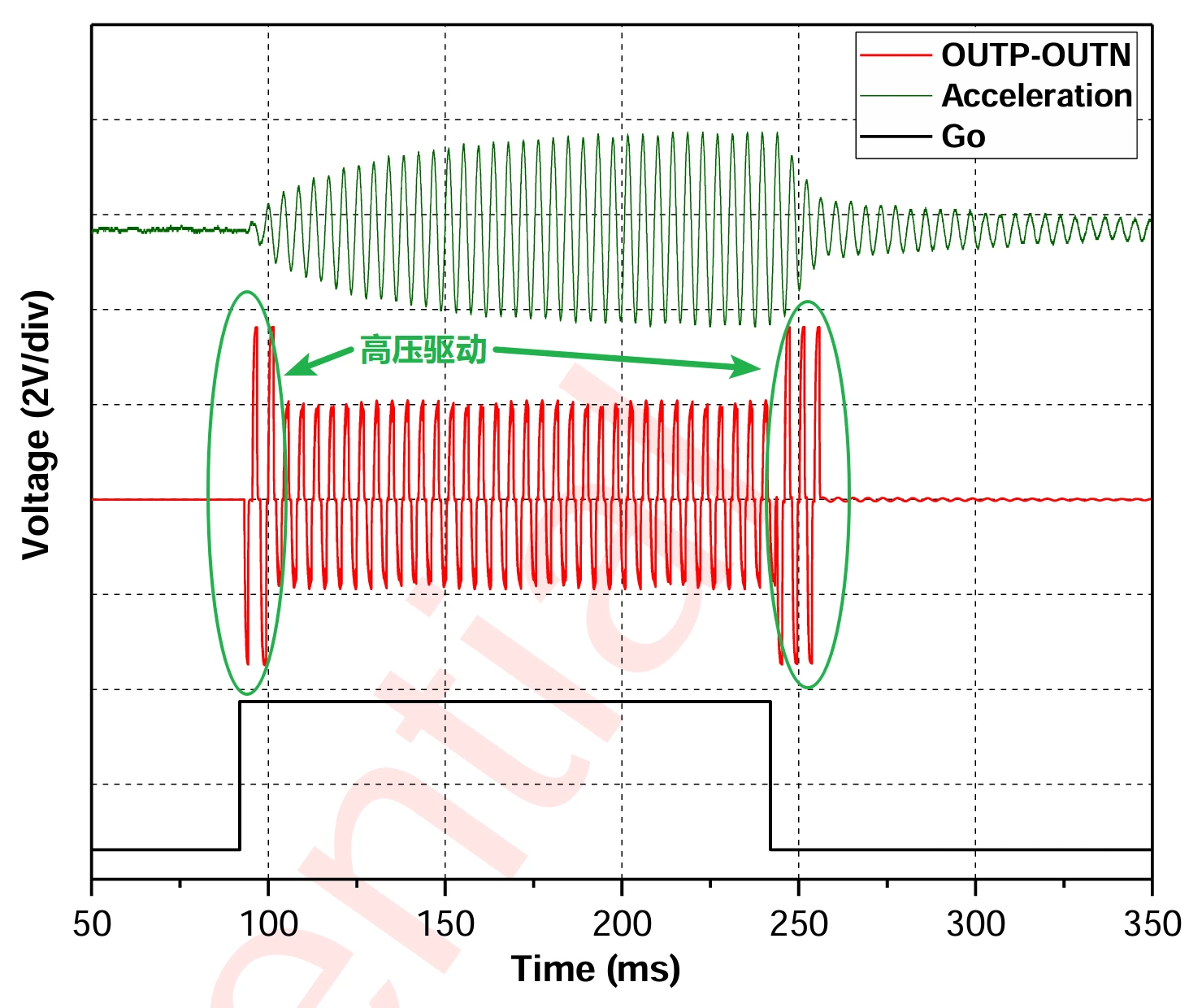

高压可以让质量块在更短的时间内达到更大的位移，就会在很短时间内达到比较大的震动，再在很短的时间内完成刹车。天下武功，唯快不破，反应到用户主观体验上，就是触感更为细腻强烈，印象深刻。
驱动方案之频率追踪技术

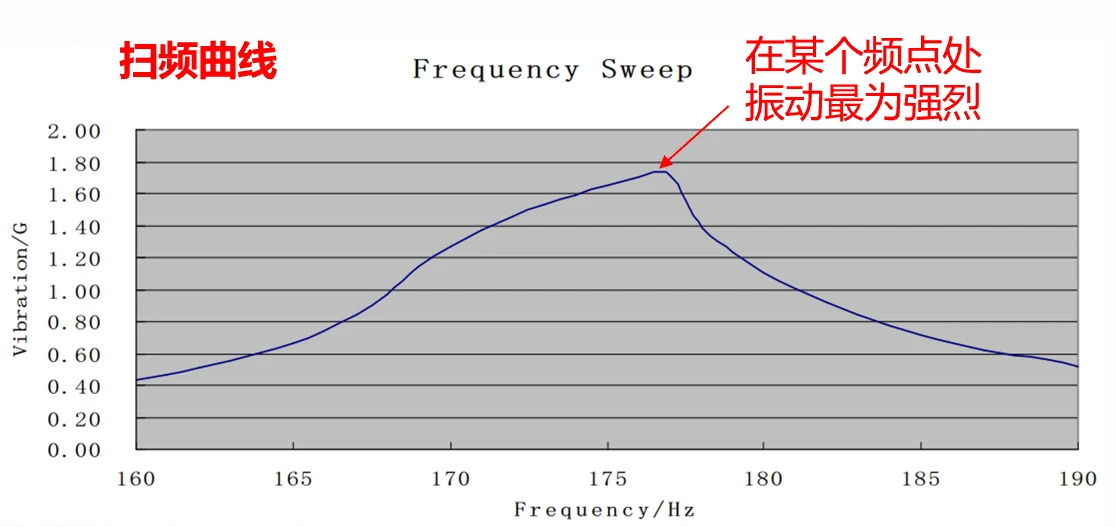

每个线性马达本质上都是一个“弹簧-质量块"系统，那么便不可避免的存在一个固有的谐振频率（F0）。在FO下，最小的力气（最小的电压），却能使马达的振动量达到最大，我们可以从扫频曲线上观测到这个现象，如下图所示。
但是马达的固有谐振频率会受到很多因素影响，比如：
- 即使是产线同一批次的马达，由于材料和工艺的微小差别，其谐振频率也可能不同。
- 手机使用过程中，马达内部的弹簧特性会因温度而改变，导致谐振频率发生漂移。
- 随着手机使用时间增长，马达的机械结构也会发生老化，影响其固有频率。
如果马达固有频率F0业已改变了，却还是用原先的频率去驱动，那么就会出现振感变弱，响应变肉，功耗增加等力不从心、事倍功半的问题。
为了解决这个问题，业界在驱动芯片中集成了Fo检测和动态追踪F0功能。其原理是利用H桥断开的间隙，检测马达的BEMF(反电动势)信号的幅值和频率。

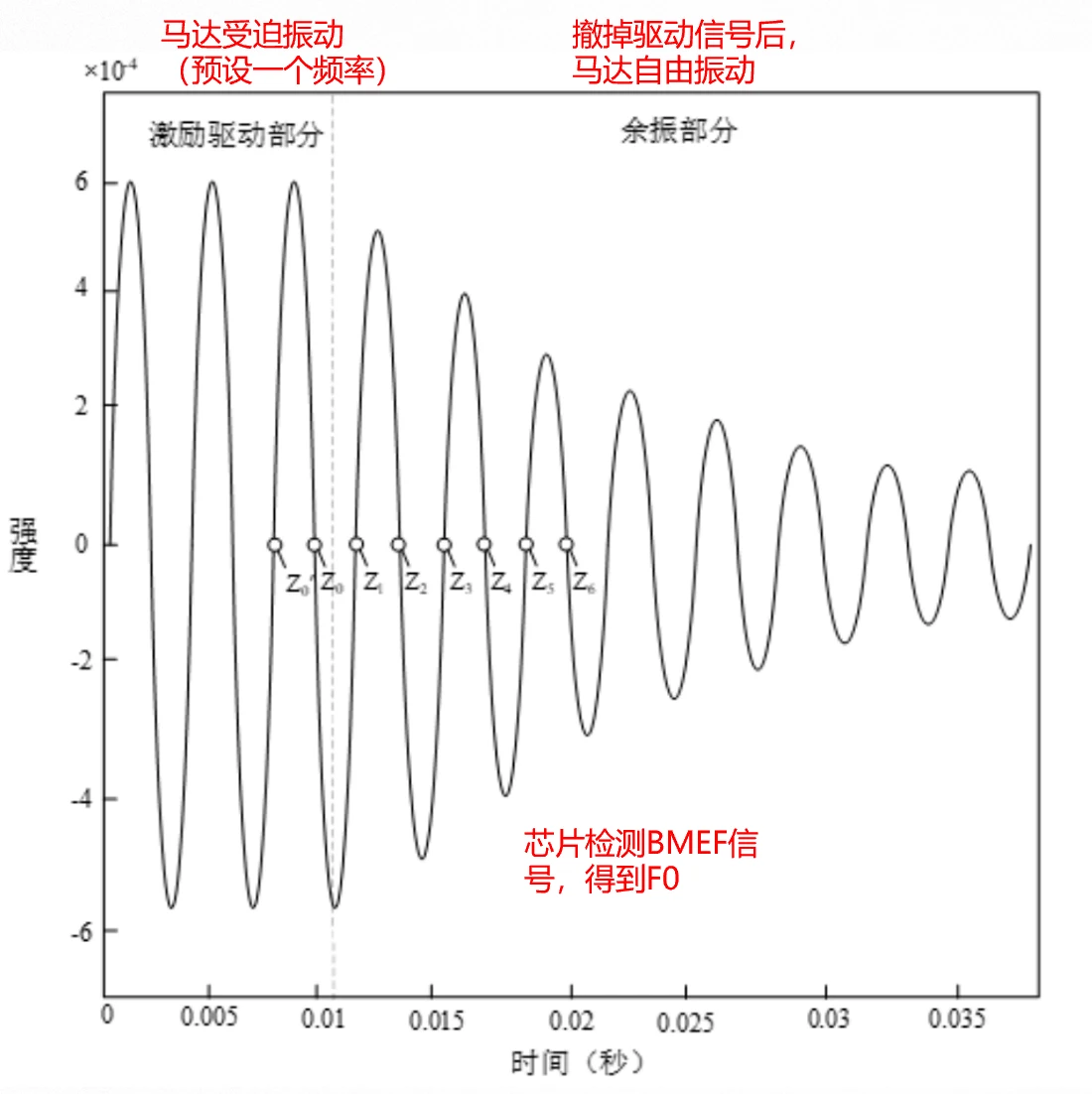

如下图（素材来自艾为官网），BEMF是马达内部质量块受迫振动停止后，自由振荡而产生的电压信号。受迫振动主要是让马达的充分的起振，起振后就会把驱动信号撤掉，那么马达里面的质量块就会像秋千一样自由震荡。又因为马达内部有线圈，便会产生反向电动势。此时芯片自动检测反向电动势，计算它的过零点，基于过零点对应的周期就可以计算出频率了，该频率就是真正的F0。
检测到真正的F0后，马达驱动芯片就会重新调整驱动频率，这个过程会快速循环，完成追踪。
那么何时进行马达F0检测呢？大致为：
- 每台手机在产线出场时的质检的时候。
- 手机每次开机的时候，安卓系统开机都会伴随一个震动，利用下该震动把F0记下来，完成跟踪。
F0检测的方案很多，上面只是介绍了一种较为简单、通用的方案。其实我们也可以通过信号的相位感知马达的F0，因为马达工作在谐振频率时，其振动位移与驱动电流之间的相位差将是90度。
