白天端坐于布达拉宫，我是雪域最大的王；夜晚流浪在拉萨街头，我是世间最美的情郎 - 仓央嘉措
仓央嘉措十五岁在西藏做王，不仅是年轻的王，更是浪漫的情郎，他总在经书的边缘空白处给心爱的姑娘写藏文情诗。
而模拟开关，Analog switch，究其功能的本质，就像仓央嘉措分身有术一样，可在系统接口资源不够时进行分时复用，按需选择信号路径，提供高性价比的信号路由方案。
于手机设计来说，它就像岔路口一样，在功能模块和外部接口之间，按需切换信号链路，实现硬件复用，节省空间与成本。根据手机中的应用场景，模拟开关可用于切换音频模拟信号、USB信号、MIPI信号等。
手机应用之双扬音频开关
传统听筒（RCV，Reciever的缩写）只为语音通话而工作，频宽窄，尺寸小。直到后来，有的厂商借用听筒作为立体声扬声器之一（上扬），听筒遂成为“听筒扬声器”，听筒的声音大一些，基本上就可以满足立体声的要求了。这便要求听筒同时具备听筒和外放两种模式，所以把原来的32Ω常规听筒变更为6Ω听筒。
此时的听筒相当于是个二合一功能的器件，那如何实现合理的驱动才能兼容这两种功能呢？业界的实现方式大致有两种方案：
1、双路单刀单掷开关做隔离

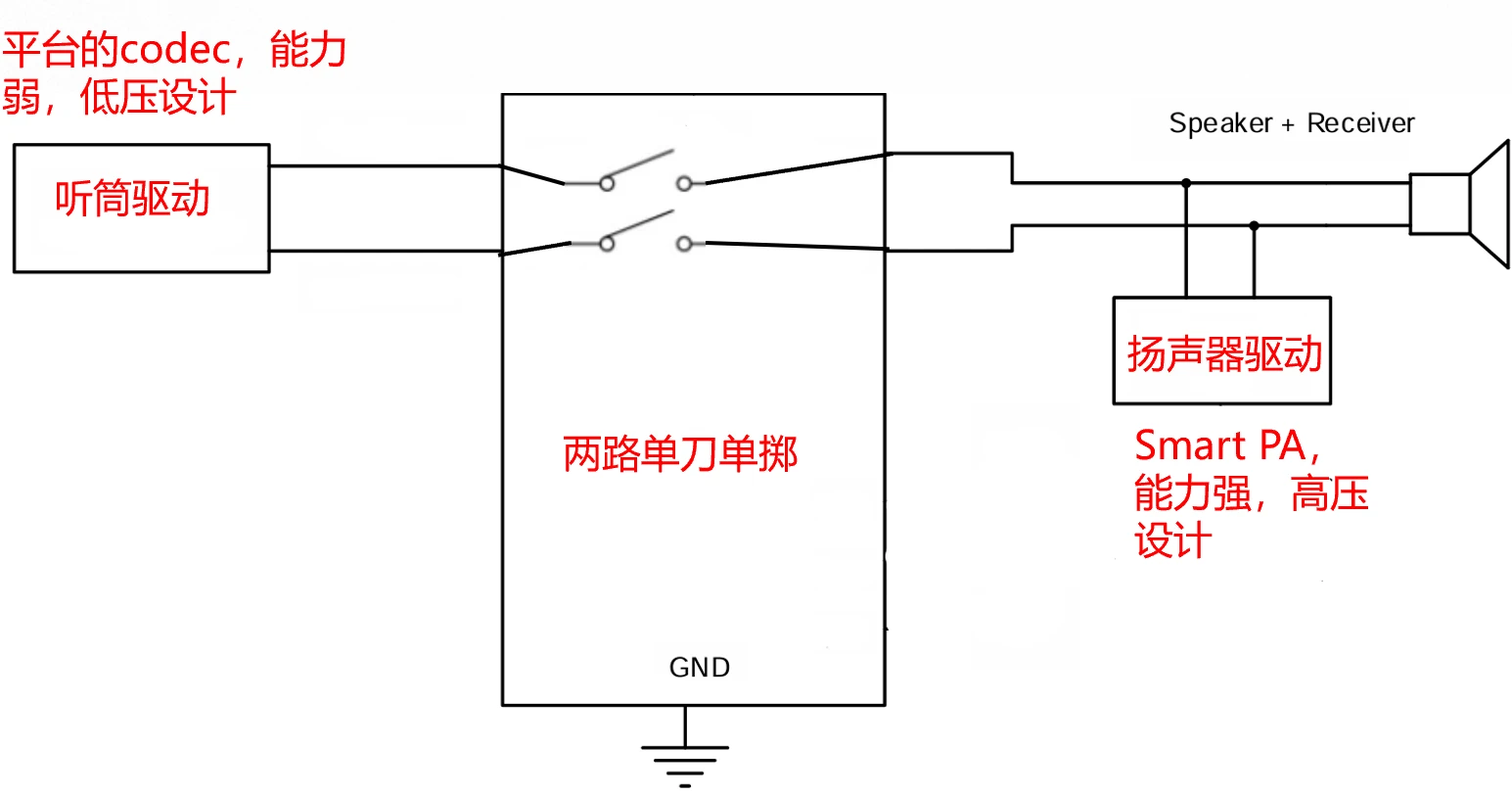

如下图，Smart PA所输出的是高电压的D类驱动信号，用于驱动扬声器以提供高音量。但如果其输出电压直连到听筒驱动，则有可能损坏听筒驱动（采用低压技术设计）。我们可以在听筒驱动器和高电压D类扬声器驱动器之间放置一个模拟开关来提供隔离。
- 听筒应用时，模拟开关闭合，听筒驱动工作，扬声器驱动关闭；
- 扬声器应用时，模拟开关断开，扬声器驱动工作，听筒驱动关闭。
2、单路单刀单掷开关做复用
如下图，与方案一相比，可以变换下思路，听筒与扬声器的驱动都取自Smart PA。但扬声器模式和听筒模式的驱动电流是不一样的，扬声器的声音大，驱动电流大；作为听筒的时候声音小，驱动电流小，那么如何兼容这两种模式呢？
如下图（来自etek官网），使用一个单刀单掷模拟开关，默认是听筒模式，但串联了一个十几欧姆的电阻，相当于给电流穿了小鞋，声音自然会小。而外放模式（上扬）则受AP控制而走开关，开关的内阻远小于十几欧姆，故声音较大。
手机应用之Type-C口音频开关
手机Type-C接口侧通常有一颗模拟开关芯片，在行业内也被称为音频开关（audio switch），支持USB2.0通信、模拟耳机音频、DP（Display Port）音频、充电协议信道等功能。
因为手机只有一个Type-C口，而这个Type-C口要实现多种连接，比如连接电脑读数据（USB 2.0通信），连接Type-C耳机听歌，但是在手机内部，USB2.0信道和耳机的信道肯定是不同的，那么该怎么办呢？

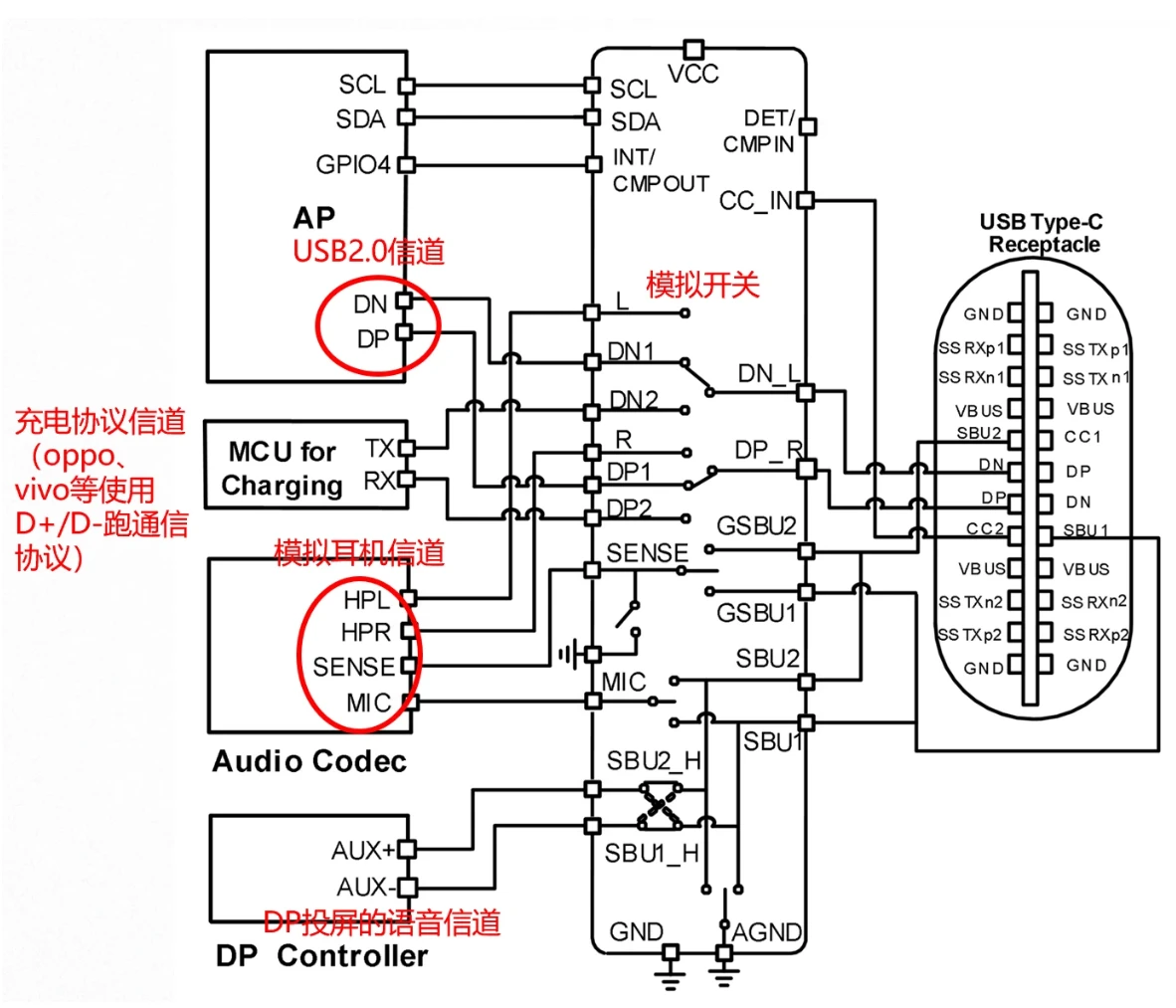

通过模拟开关切换通路，如下图所示。
该开关通常需要具备如下关键特性：
- 由于通道要传输USB2.0信号，因此要能cover住USB2.0 480Mbps的带宽，因此开关的-3dB带宽达到750MHz以上。
- 因为Type-C口的VBUS充电时可达20V，所以音频开关的CC_IN、DN_L、DP_R、SBU1、SBU2管脚设计为要耐20V的高压。
- 由于也要传输音频模拟信号，而音频信号是双极性的，有正有负，所以需要支持负压。音频开关的信号电压范围通常为：-3V ~ +3V。
- 由于也要传输音频模拟信号，而音频信号是不能较大程度失真的，否则用户听音乐的体验差，所以也要约束音频开关的总谐波失真（THD+N）参数，该参数通常为=-110dB（@1VRMS，f=20Hz~20kHz，32Ω负载）。
手机应用之摄像头MIPI开关
初期，手机影像爆发的时候，手机厂商喜欢堆料，故手机上搭载的摄像头越来越多。而此时手机AP的CSI（Camera Serial Interface）接口有限，不可能给每个摄像头都分配CSI接口，所以有的手机项目通过模拟开关来先实现MIPI信号的切换。

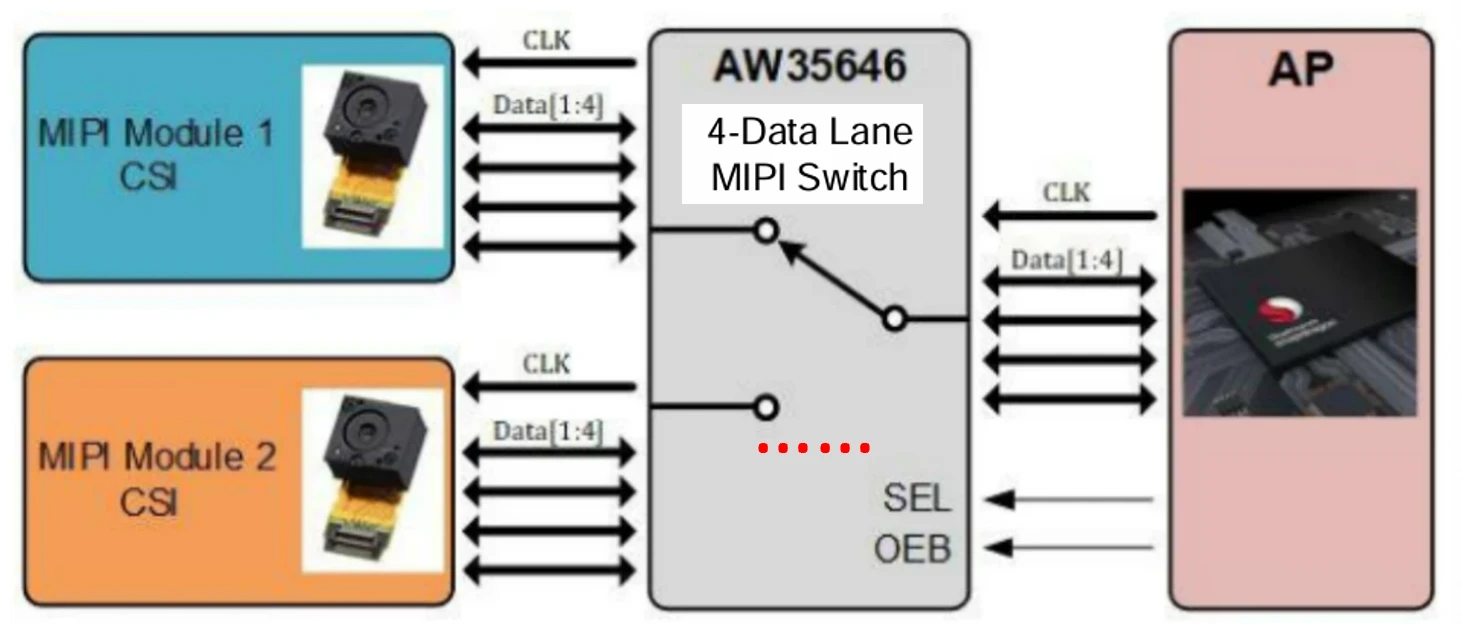

如下图，以艾为AW35646为例，其内部集成多路SPDT模拟开关，可以实现单路AP MIPI接口在两种类型摄像头之间的分时复用，让其雨露均沾。
由于MIPI通信属于高速通信，因此该模拟开关的选型稍微复杂些，需要特别注意信号完整性的设计，关键选型参数有：
- 高带宽和匹配阻抗：MIPI信号速率很高，开关必须具有足够高的带宽和精准控制的阻抗（如差分阻抗100Ω±20%），以避免信号反射和眼图闭合。
- 低串扰和关断隔离：确保未选通的通道不会干扰工作中的高速信号。
需要说明的是，平台也会与时俱进，比如高通，如果他们发现摄像头类型可能有变多的趋势，也会在AP的设计上增加CSI接口。于是摄像头MIPI开关是昙花一现结局，被高通这种幕后大佬给踢出历史舞台了。
手机应用之屏幕MIPI开关

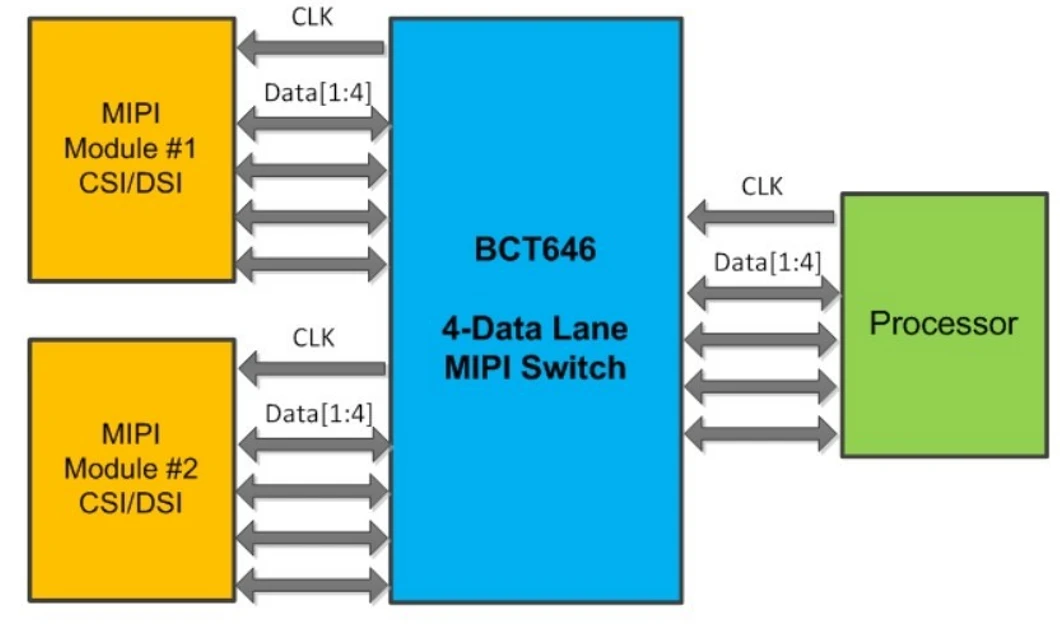

与上述摄像头的机理相同，初期，折叠屏手机或者大小屏手机，为了先实现单路AP MIPI信号驱动两块屏幕，也需要模拟开关实现信号的切换，比如Diodes的four-lane MIPI SPDT开关。
