上一篇文章讲到了熔断型（保险丝）过流保护、恒流限制型保护、折返型限流保护，但还少了现在电源中最常见的过流保护方式-打嗝式过流保护。

打嗝，hiccup mode，是个形象化比喻，就像人吃饭噎着了不停地“嗝、嗝、嗝”。从波形上看，也像某些营销见长、外强中干的公司，一被掐脖子就翻白眼，一松手就吹牛逼。

当检测到过流/短路情况时，电源的输出会关闭，但电源会周期性的尝试重新建立输出，试探短路有没有消失。即经过指定的时间后，电源重新建立输出电压，如果过流/短路情况仍然存在，则电源重复关闭和等待过程；如果情况不再存在，则电源恢复正常。就好比人在冬天，用小心翼翼的脚步试探冰面能否走人一样。

打嗝模式在电源芯片中广泛应用，因为它持续时间很短，可以最大程度地减少器件的过流应力而导致的损坏，并且能自动恢复。

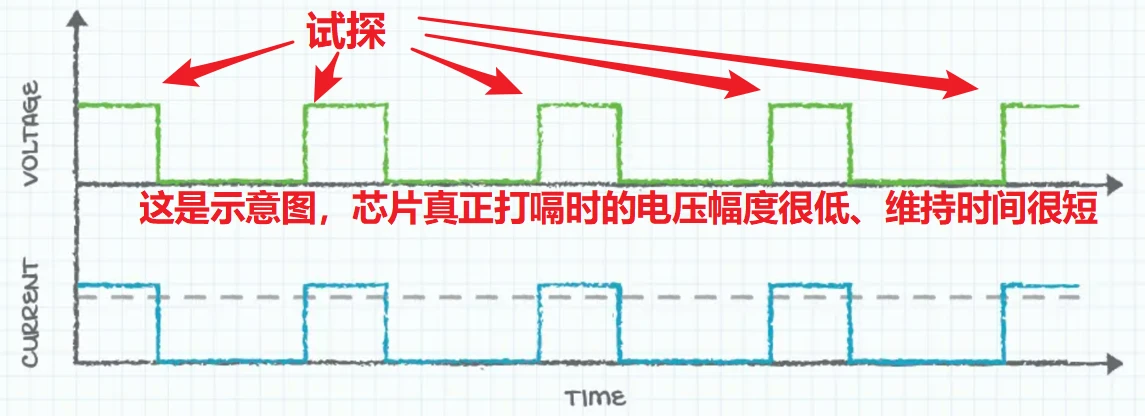

打嗝波形

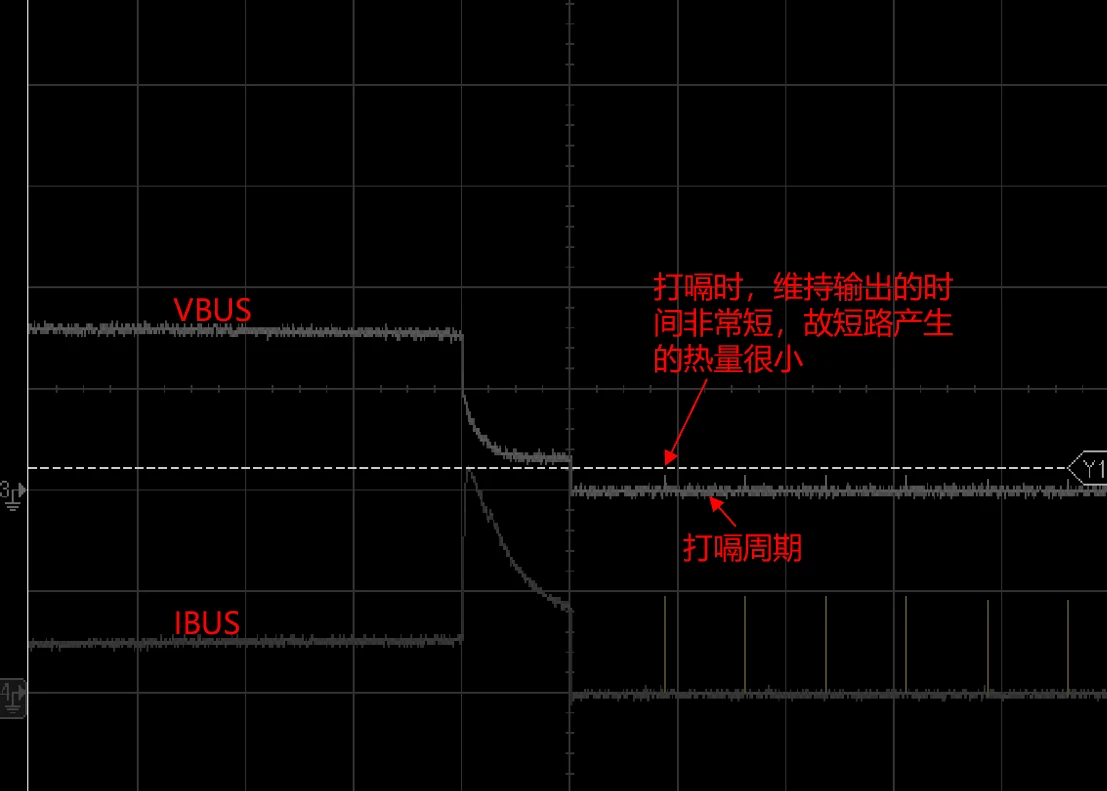

如下图所示，将充电器的VBUS对地短路，可以看到打嗝表现，为典型的“尝试-失败-休息-再尝试”的循环策略。

• 检测，当检流电路检测到过流事件时（超出设定的阈值），保护电路动作，PWM驱动关闭，输出为0V。
• 休眠，接下来电路进入一个固定的休眠期（通常为几百毫秒），即打嗝周期。
• 重启，休眠结束后，控制电路会尝试重新启动。
• 循环，如果故障依然存在，它会再次检测到过流并立即关闭，进入下一个休眠周期；如果故障消失了，那么就恢复为正常的输出电压，电路正常工作。

实现方案

以TI的某款芯片为例，讲述打嗝的实现方案。

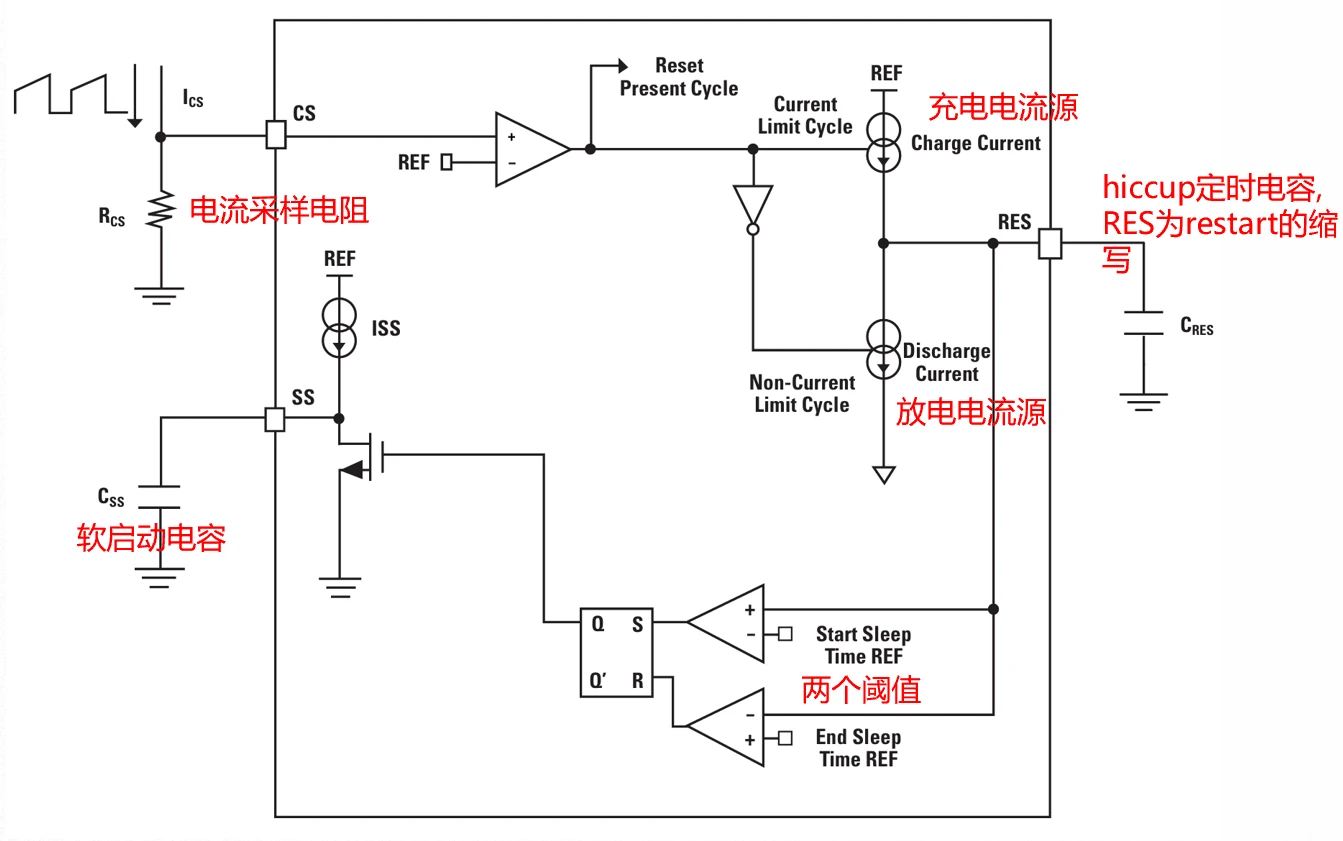

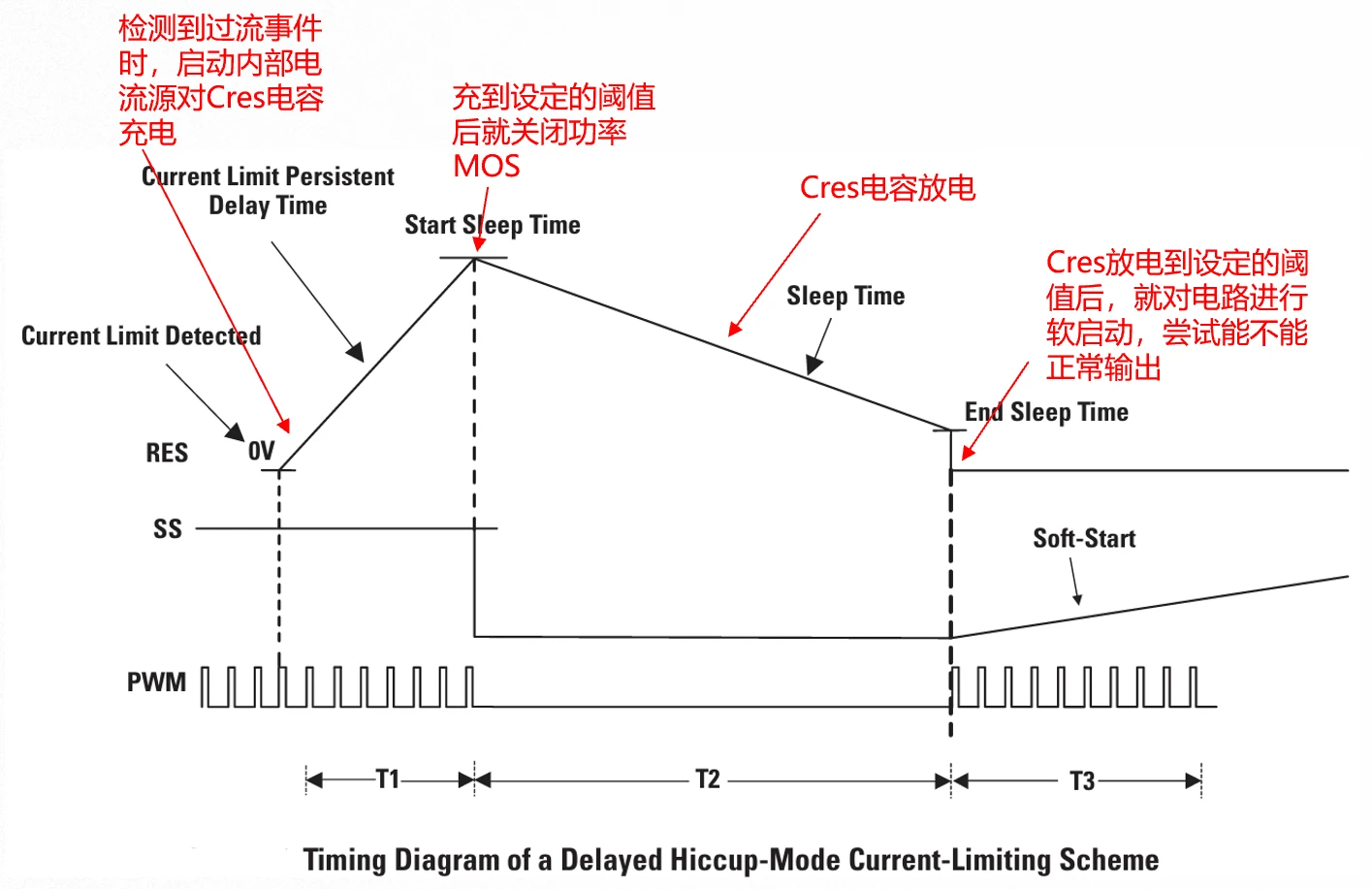

如下图，一旦检测到过载，便启动RES引脚内部的充电电流源对Cres充电，一旦维持时间达到T1，那么就会立刻关闭PWM驱动，芯片进入睡眠。随后，启动放电电流源对Cres放电，如果达到阈值（经历了T2时间），则睡眠结束，芯片软启动开始。软启动电路会尝试Vout端建立电压，如果短路形况消失则恢复正常输出；如果短路仍然存在，则芯片将再次进入睡眠模式。

为什么需要软启动呢？软启动为soft start的缩写。电源的输出端通常有大容量的滤波电容，而电容在刚上电时处于短路状态，如果没有软启动，则容易触发芯片过流保护。

总结

hiccup式过流保护在芯片设计中用的最多，主要得益于其两大核心优势：

• 卓越的热管理，在故障期间，电源大部分时间处于关闭休眠状态，其平均功耗极低。这能最大程度地减少功率器件（如MOSFET、二极管）因过热而损坏的风险，提高了系统的可靠性。
• 全自动恢复，这是一种可恢复的保护。当故障（如瞬态脉冲或插拔引起的短路）被移除后，电源能自动恢复正常工作，无需人工干预，用户体验更好。

业界也有Latch off的保护方式，即锁定式过流保护，即使故障解除后也无法恢复，这种模式虽然干脆利索，但因缺乏灵活性，在现代消费品中已较少使用，故不再论述。
