在十年前，如果让你主导快充技术的发展，你会怎么干？能干到什么程度？
BC1.2是基本的充电协议，其最大也仅能提供7.5W（5V/1.5A）的充电功率。那时有的手机电池容量甚至干到了4000mAh，面对“电池”这个卷王，“充电”简直大喘粗气，落后于时代的洪流。
高通的QC（Quick Charge）在BC1.2基础上，发展出了高压快充，那时堪称独步业界，摇滚明星般的存在，力压MTK的PE协议，在智能手机领域的占有率很高。
高通通过提升充电电压来显著加快充电速度。电压从5V提升到9V，在前端电流不变的情况下，功率几乎翻倍。对充电线，以及VBUS的走线阻抗带来的压力非常小。

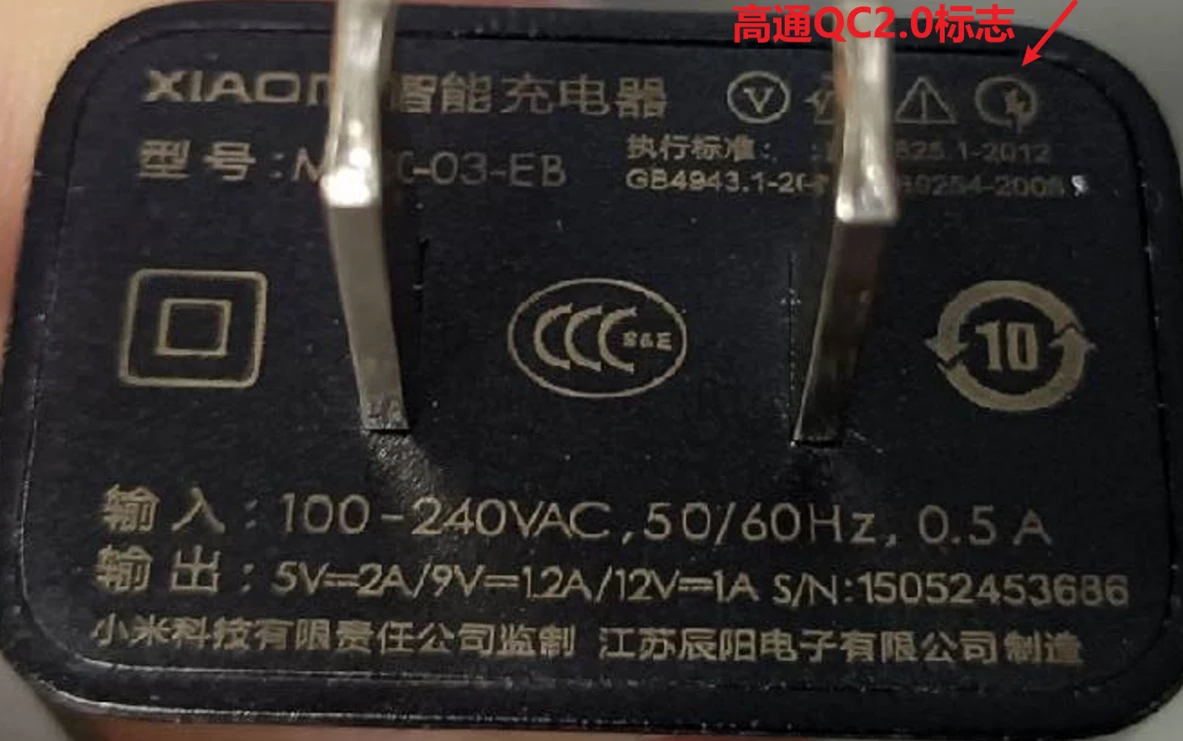

QC2.0有两个标准，Class A和Class B。Class B包含20V，但不常见，市面上充电器/充电宝基本是以Class A标准为主。
QC2.0协议识别步骤
支持QC2.0协议的充电器和支持QC2.0协议的手机按如下步骤完成握手：
- 充电器端默认D+、D-短接，充电器通过数据线连接到手机后，手机端探测到充电器类型是DCP，此时默认输出的是5V电压，手机正常充电。
- 如果手机支持QC2.0充电协议，则Android用户空间hvdcp(high voltage deticated charger port）进程启动，拉高D+到0.6V左右，并维持1S以上，仿佛在跟充电器说：“嘿，小姐姐，我们来跳支舞吧！”
- 当充电器检测到D+上电压为0.6V并维持1S以上后，充电器会断开D+和D-的短接，由于D+和D-断开，故D-上的电压不再跟随D+变化。
- 手机端检测到D-上的电压从0.6V开始下降并维持1ms以上时，则心中暗喜：“确认过眼神，你是我要的HVDCP（QC2.0充电器）！”

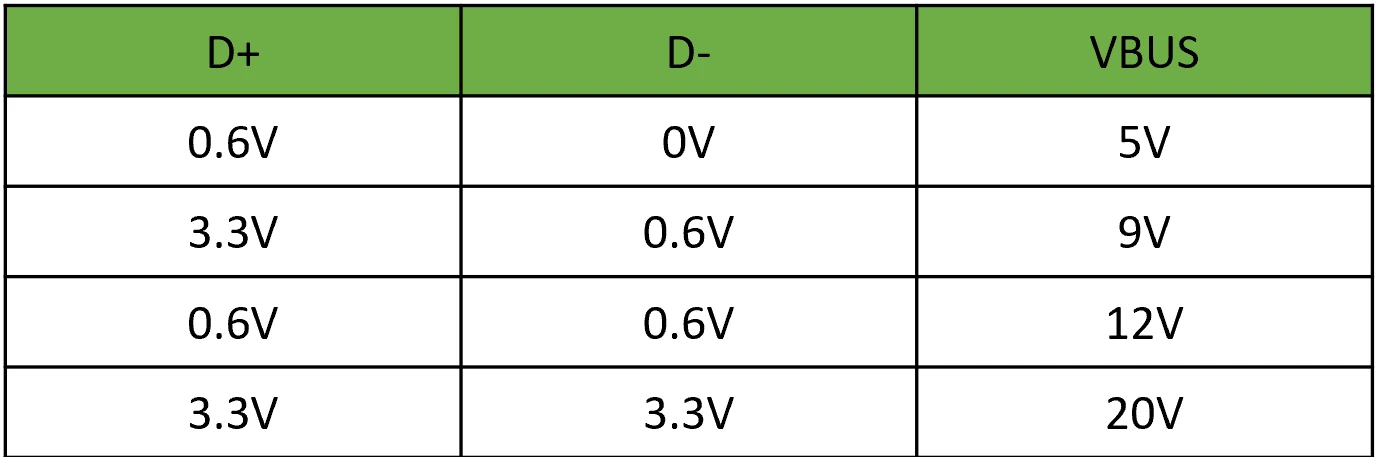

- 手机端通过在D+、D-上加电压的方式，让充电器输出预期的值。比如想让充电器输出5V，则D+上加0.6V，D-上加0V；如果需要9V，则D+上加3.3V，D-加0.6V，以此类推，真值表见下图。
- 充电器检测到D+、D-上的电压后，就调整充电器的输出至相应电压，整个过程可谓行云流水。

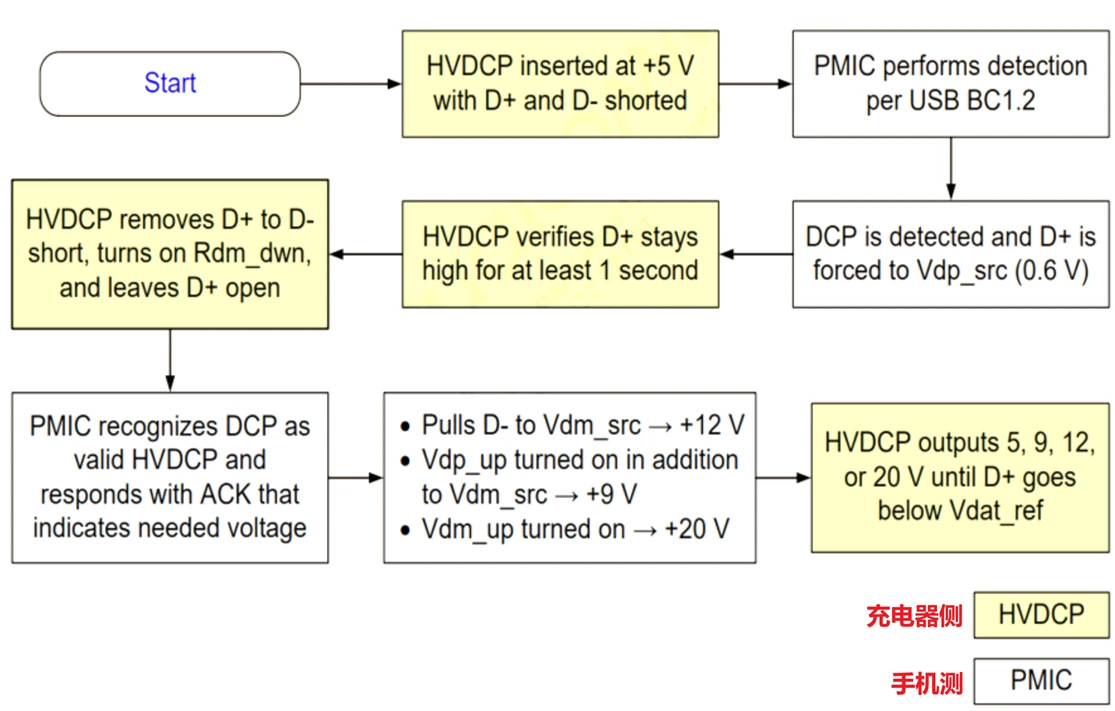

用流程图展示的话，参见下图，其中黄色框图是充电器的行为，白色框图是手机的行为。

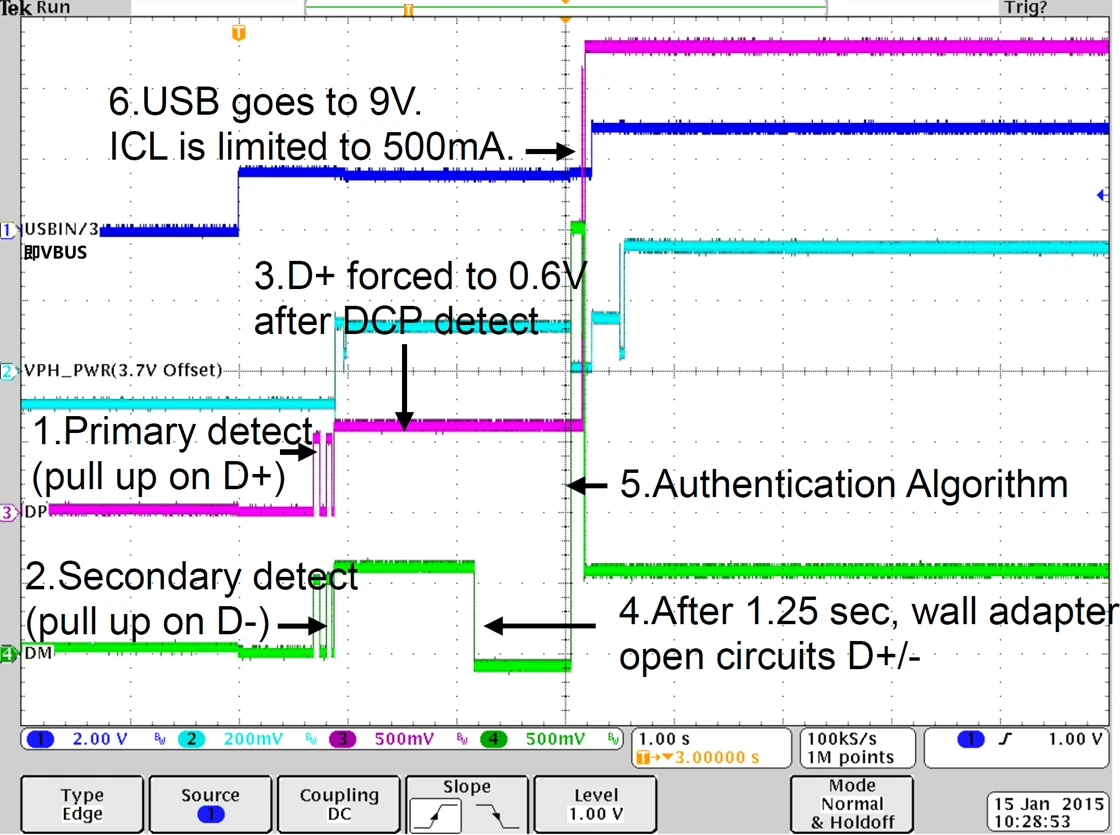

波形图
总结
若将快充领域比作武林，高通QC2.0当的起一位开宗立派的宗师。其独到的技术心法与成功的商业手腕，堪称一代典范，令天下英雄景从。
如今，长江后浪推前浪，江山代有才人出，USB-PD等后起之秀以更高功率、更高效率而引领风骚。
虽然没有常青的树，却有不灭的传说。它曾纵横驰骋，笑傲过，热爱过，亦倾囊相授过。归隐落幕时，内心坦坦荡荡，可谓：此生尽兴，无愧于心！
