在PD协议出现之前，USB接口的供电能力非常有限，即使是BC1.2-DCP，也只能提供最大7.5W（5V/1.5A ）的功率。那时USB接口绝大多数还是Type-A与Type-B，非Type-C，因而只有VBUS、D+、D-、GND线可供使用。
USB-IF想提升功率，但苦于没有通信线可用。某一天突发奇想：利用VBUS和GND，将PD协议的消息调制成24MHz的FSK信号，然后耦合到VBUS线，通过高频载波的形式进行信息传输，接收端收到波形时则对信号进行解调。
这便是PD1.0的核心精髓，和电力线载波通信有异曲同工之妙，属于艰苦条件下自力更生的奋斗。
但这样做属实是一种无奈之举，后续由于PD调制信号与VBUS以及USB D+/D-信号相互耦合，带来了各种信号完整性问题，效果并不好。
PD 1.0非常罕见，你在市场上几乎找不到标称支持PD 1.0的消费电子产品。
实现原理

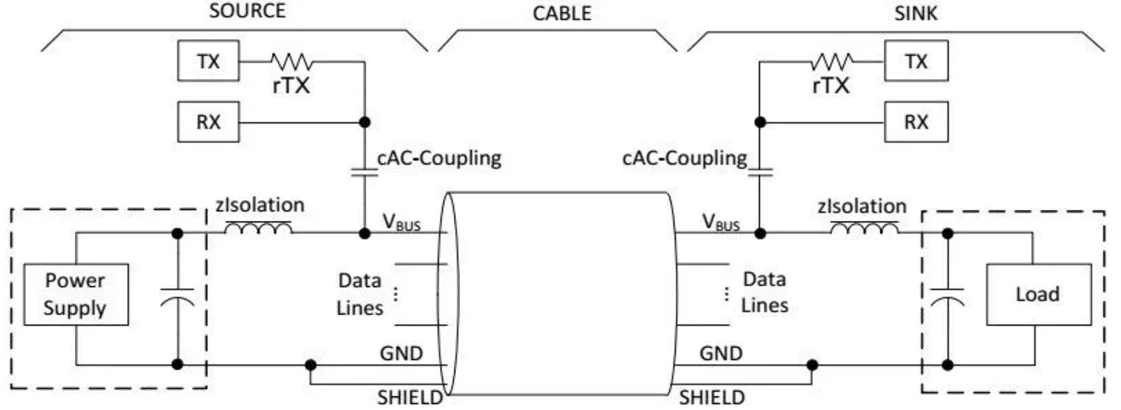

将24MHz的FSK信号通过cAC-Coupling电容耦合到VBUS上的直流电平上，0和1通过频率变化来表示。
为了使FSK信号不对Power Supply或者USB Host产生影响，在回路中同时添加了zIsolation电感，隔离FSK信号的影响。
USB PD1.0的握手如下：
- USB OTG的PHY监控VBUS电压，如果有VBUS的5V电压存在并且检测到OTG ID脚是1K下拉电阻（不是OTG Host模式，OTG Host模式的ID电阻是小于1K的），就说明该电缆是支持USB PD的；
- USB OTG做正常BC1.2规范的充电器探测，并且启动USB PD设备策略管理器，策略管理器监控VBUS的直流电平上是否耦合了FSK信号，并且解码消息得出是CapabilitiesSource 消息，就根据USB PD规范解析该消息得出USB PD充电器所支持的所有电压和电流列表对；
- 手机根据用户的配置从CapabilitiesSource消息中选择一个电压和电流对，并将电压和电流对加在Request消息的payload上，然后策略管理器将FSK信号耦合到VBUS直流电平上；
- 充电器解码FSK信号并发出Accept消息给手机，同时调整Power Supply的直流电压和电流输出；
- 手机收到Accept消息，调整Charger IC的充电电压和电流；
- 手机在充电过程中可以动态发送Request消息来请求充电器改变输出电压和电流，从而实现快速充电的过程。
总结

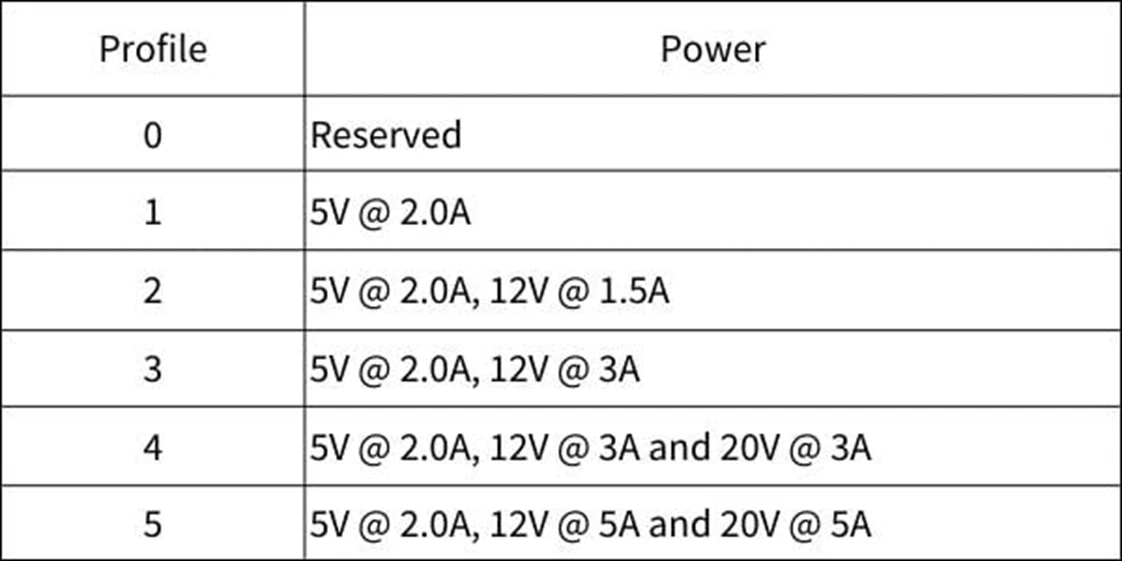

PD1.0更像是一个概念验证和技术铺垫，是USB 大功率快充的奠基者。它定义了最高的功率输出为100W，通过使用不同的电压级别（5V，12V，20V）和电流（最高5A）来实现。
由于24MHz FSK方案的信号完整性问题，后续PD 2.0（2014年发布）及之后的所有版本，都将通信信道从VBUS FSK 转移到了CC线上。 CC 线是一个专用的、干净的、低速率的数据通道，有了它，无需在芯片中集成 FSK 调制解调器。而VBUS FSK需要复杂的调制解调电路，并容易受到噪声的干扰。
