协议，协议，双方协商一致而形成的东西叫做协议，便于双方默契配合、各尽其能，实现整体目标。在手机充电方面也存在充电协议，而且是充电不可或缺的重要一环。
充电器和手机内部充电电路各司其能，充的又快又安全，靠的就是充电协议。充电协议就像相亲，双方得对上眼才行。
但充电协议类型众多，客观上也给消费者带来了不便，专业术语让消费者头大如斗。当前市场上的充电协议可按照如下四个维度分类，本文讲下MTK的PE+协议。

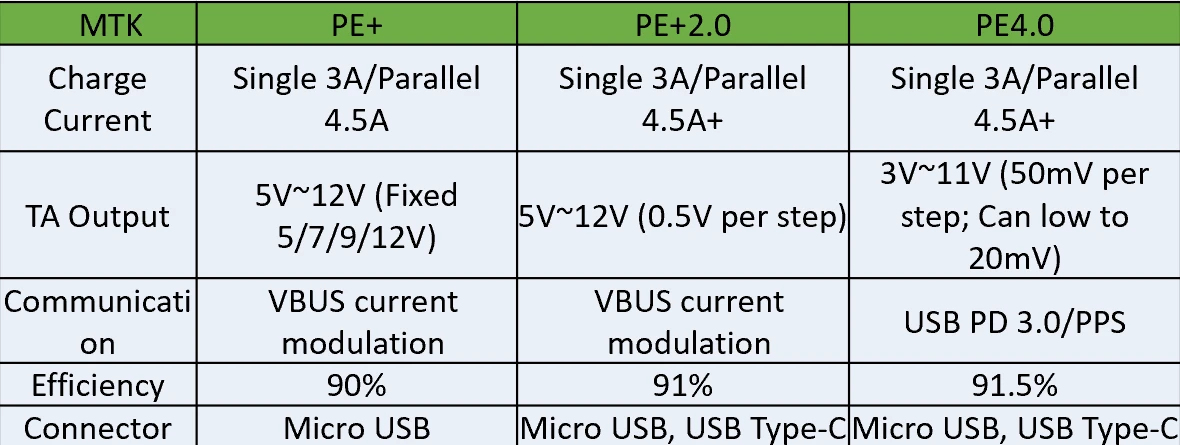

PE是Pump Express的缩写，是由MTK（联发科）推出的一种快速充电协议。作为一种古早充电协议，在与高通的竞争中落于下风。但是不以成败论英雄，我们回看“一个字头是如何诞生的”，仍具有借鉴意义，亦属于人类智慧的结晶。
实现原理
PE+诞生之前，那时手机充电口绝大多数还是micro-B，非Type-C，因而只有VBUS、D+、D-、GND线可供使用，而D+/D-公共化太过严重，被太多外设占用，或者其他充电协议（如BC1.2）占用，似乎也不太方便再去蹚这个浑水，因此寻找到新型的通信方式便成了重要任务。
而MTK探索出了一种“间接”的通信方式：使用VBUS PIN作为通信脚，不同于PD1.0，并不是在VBUS上面进行电压FSK调制，而是用IBUS进行调制，所以能在IBUS上看到一个个电流脉冲。
具体地说，手机PMIC对VBUS进行抽载，发出脉冲电流指令。充电器收到这些指令后调节输出电压，以实现快速充电。比如此刻输出7V，充电器接收到derease指令，输出变为5V；接收到increase指令，则输出变为9V。

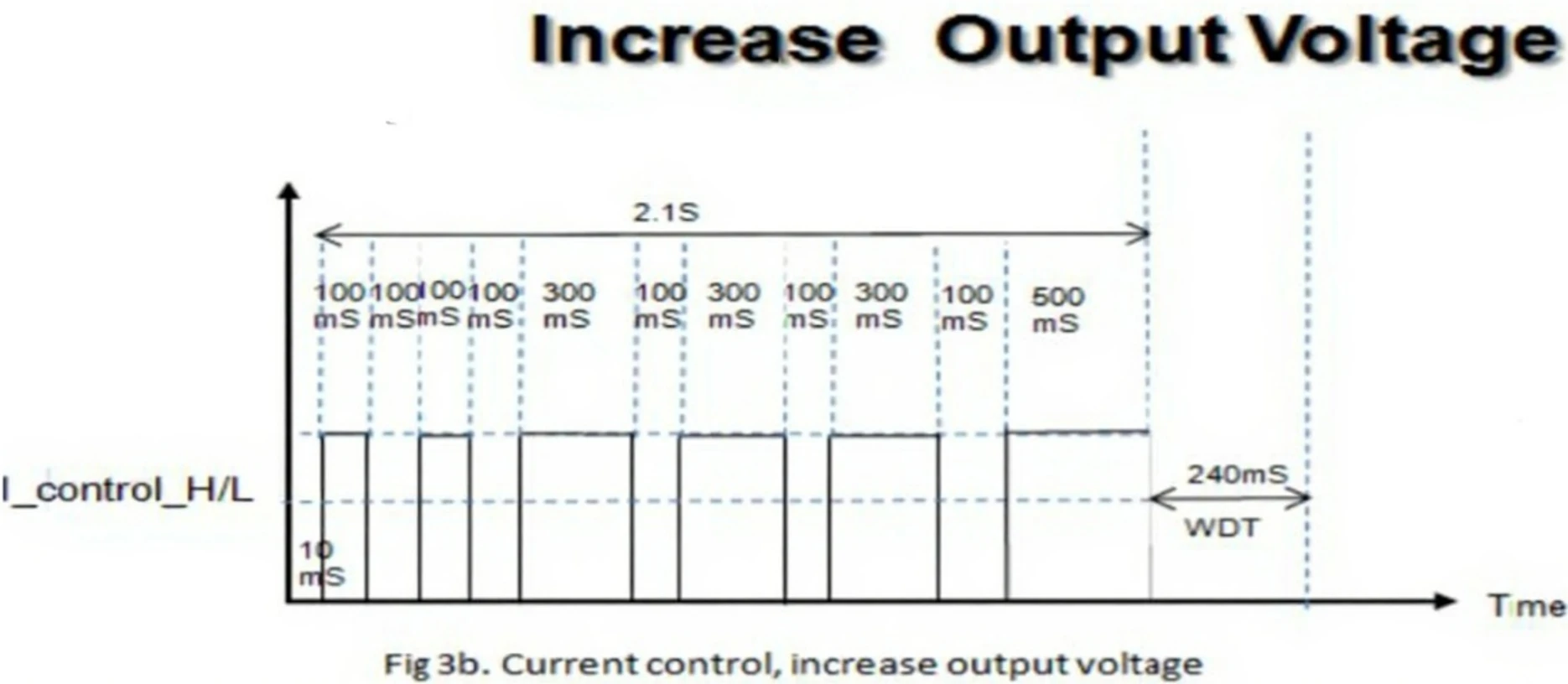

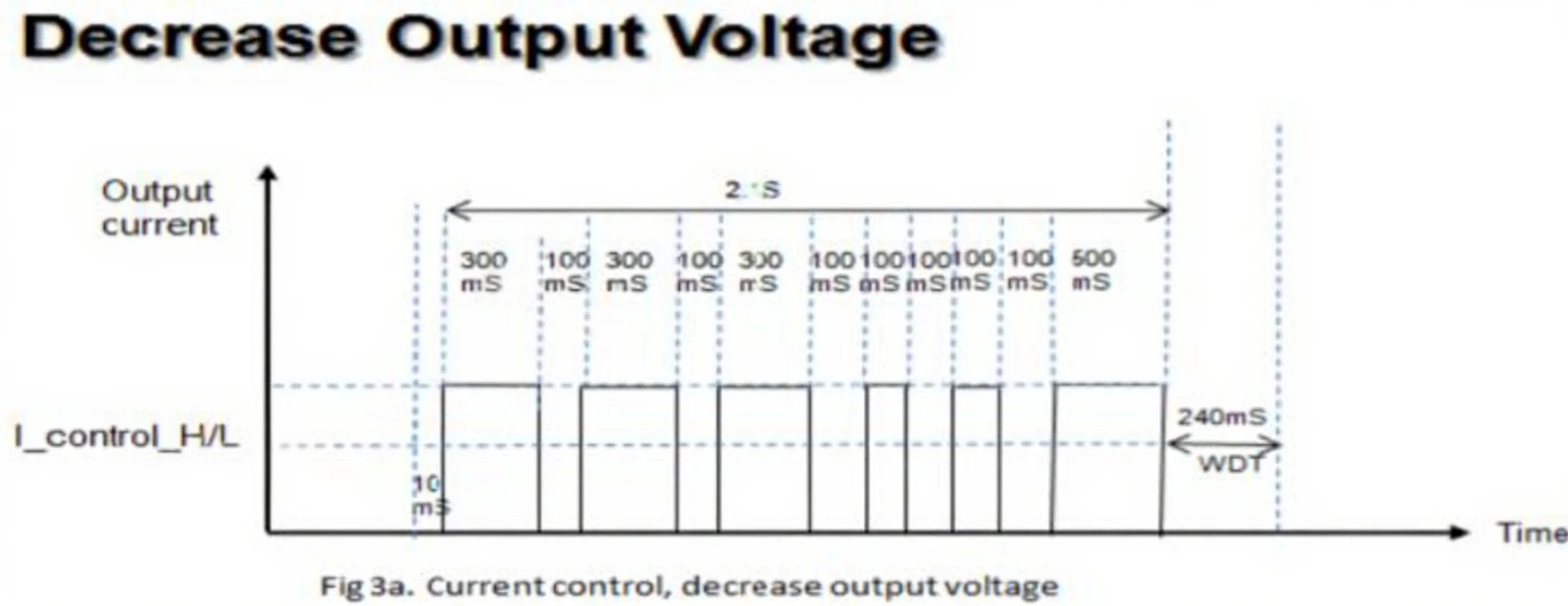

升压脉冲和降压脉冲的时序规定如下图，抽载大于250mA认为是1，抽载小于130mA认为是0。
PE+波形实测

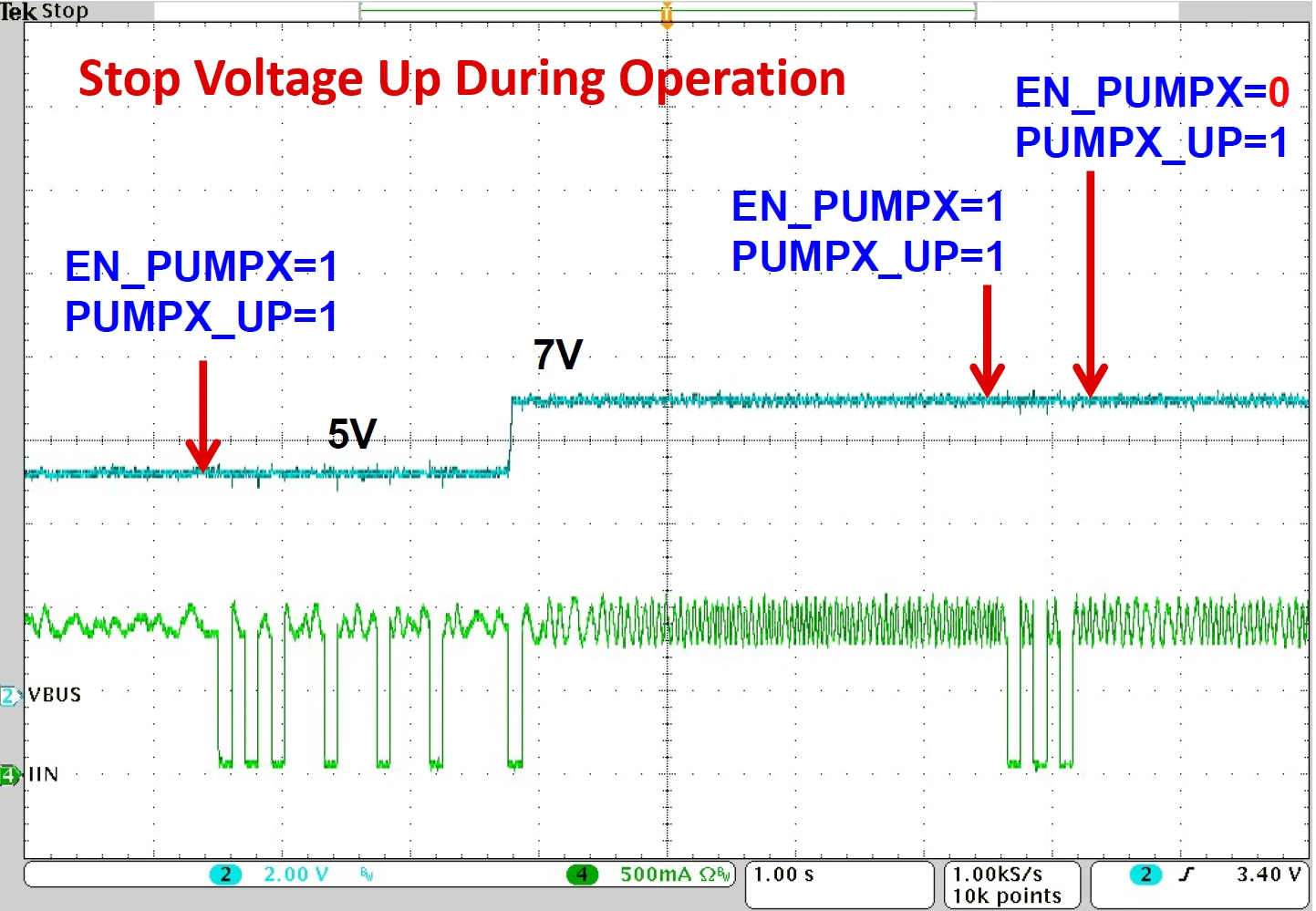

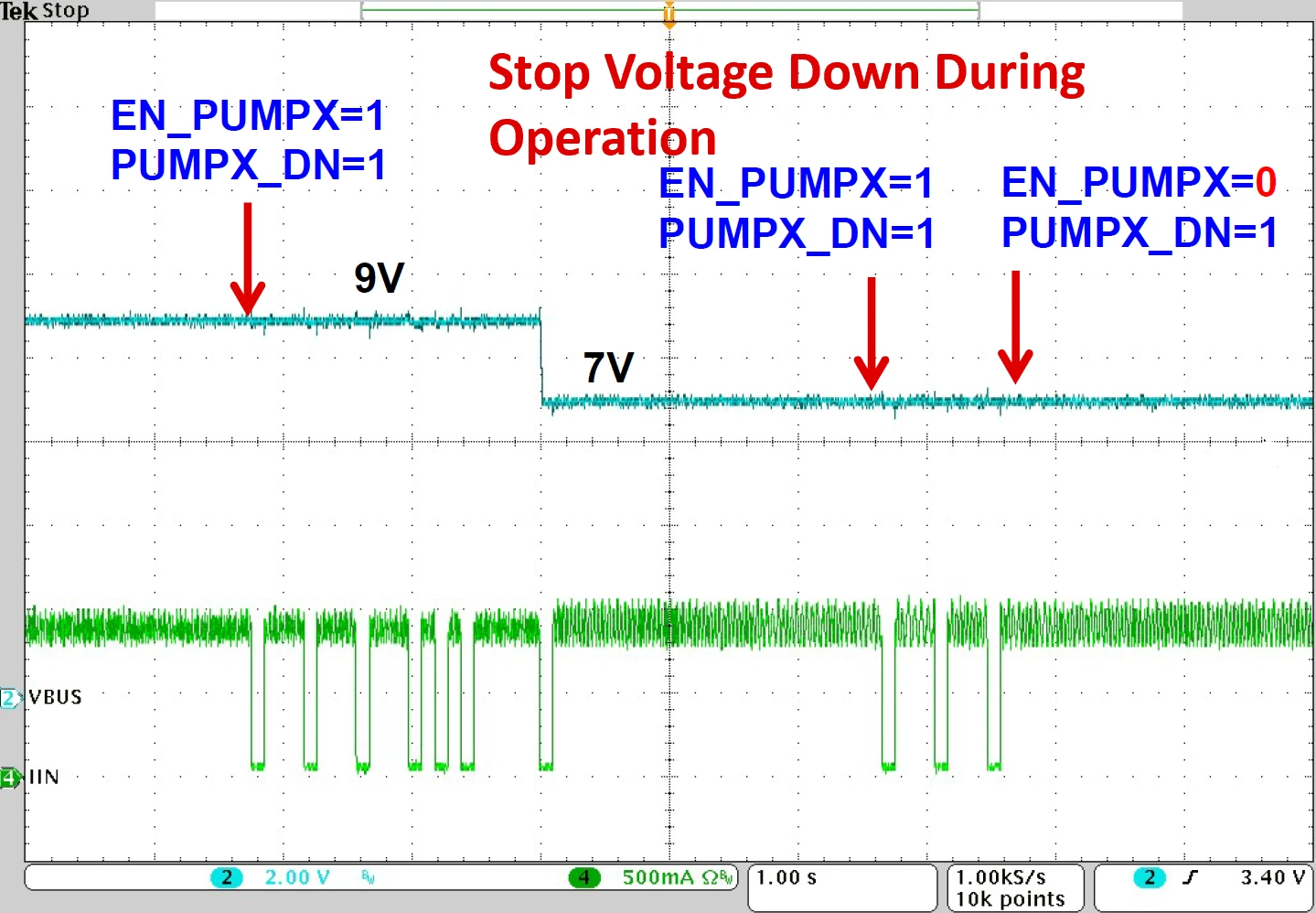

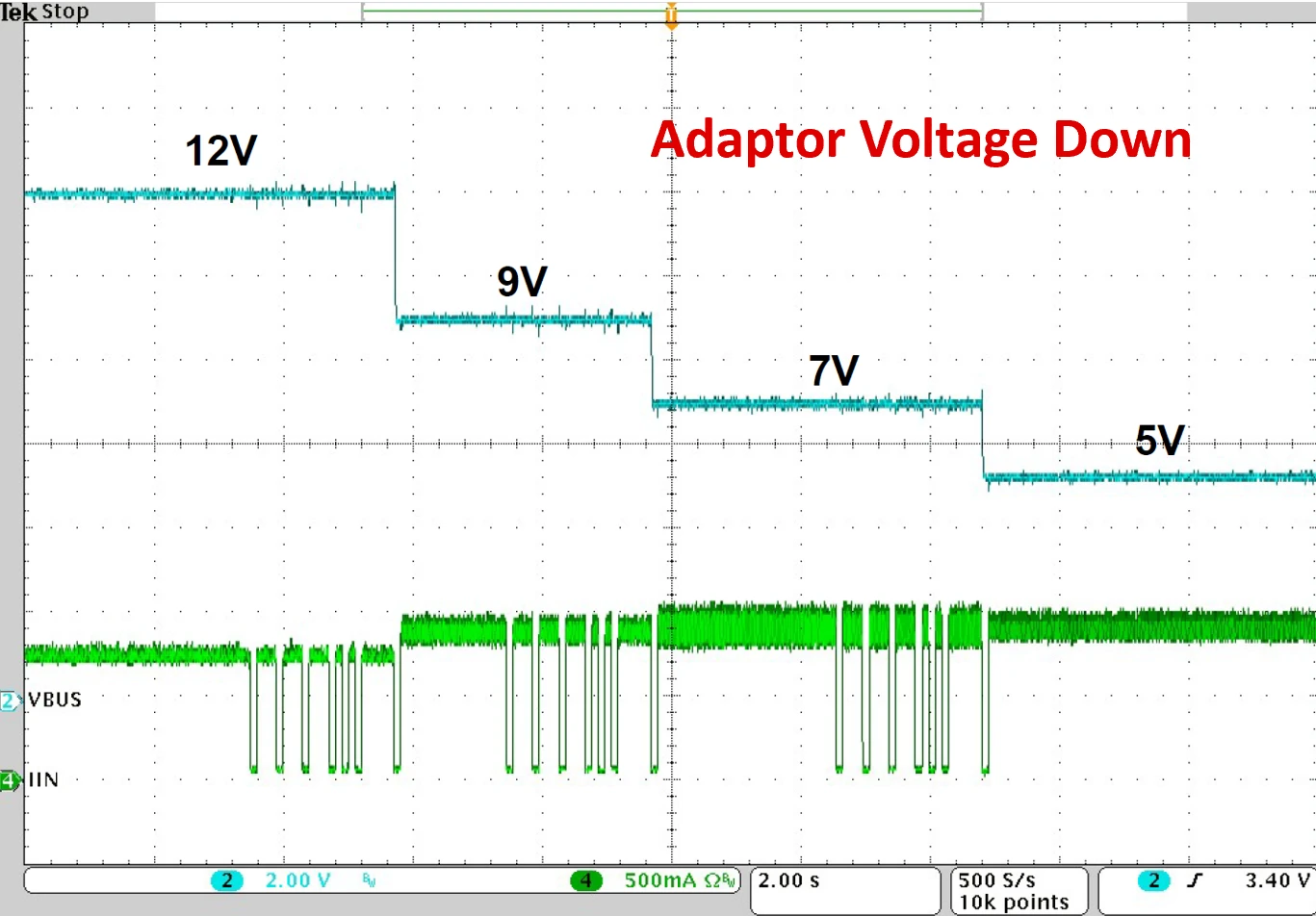

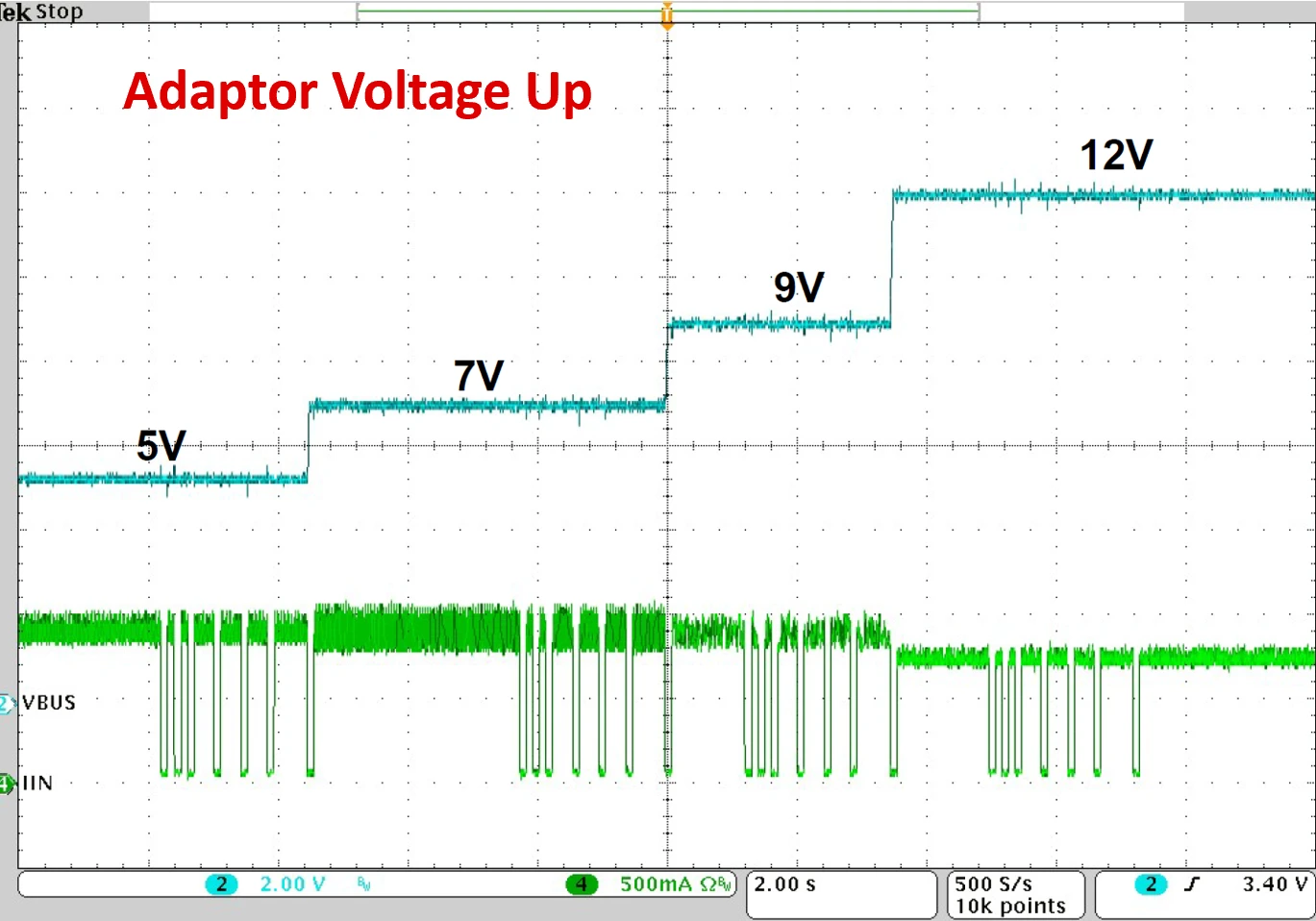

下图中IIN即为IBUS，波形展示了协议过程，简单明了。
总结

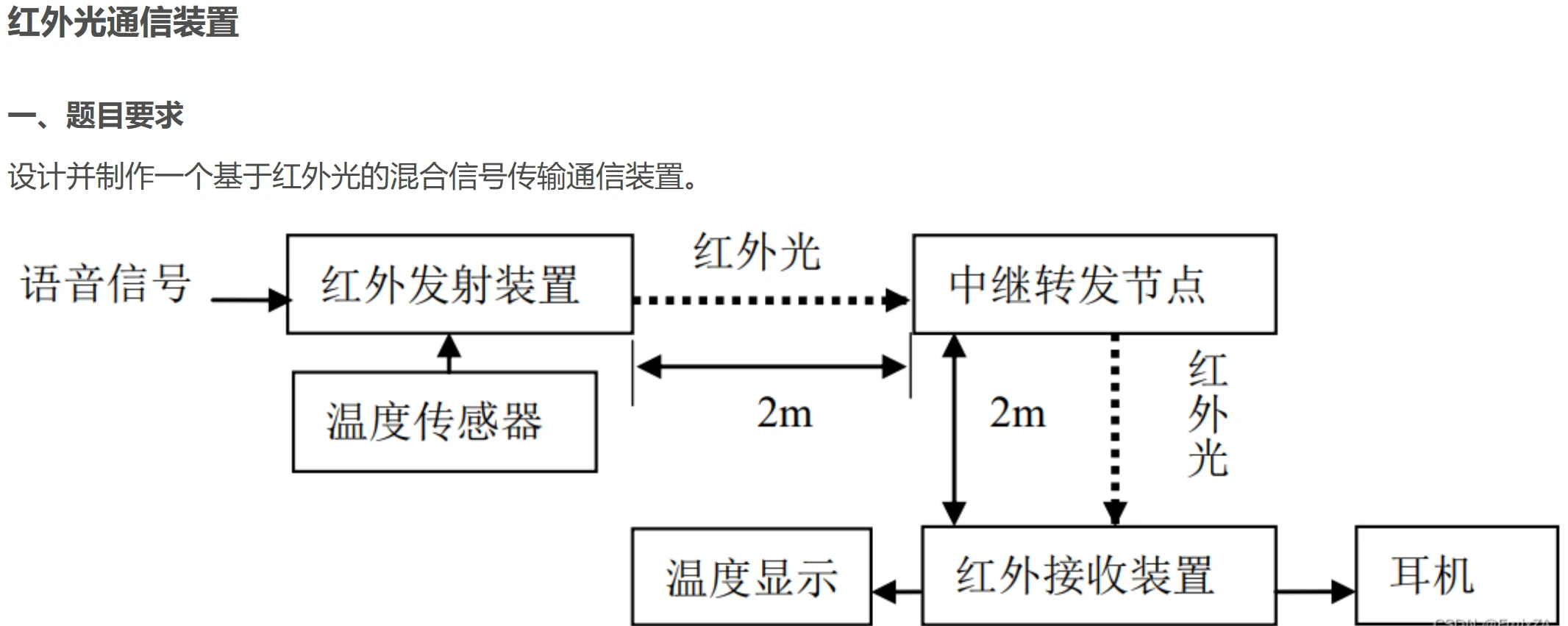

以前参加过大学生电子设计大赛，对红外通信装置一题印象深刻（需要传送混合信号）。想象一下如果你是一个间谍，如何在非常艰难、非常局限的条件下把信息传送出去呢？阴在阳之内，不在阳之外，隐秘的事物往往隐藏在公开的表象之中，这样才不会引起怀疑。MTK的PE+协议就有点这种味道，用电流脉冲在众目睽睽下“暗送秋波”。
MTK虽然竞争失利，但仍不失为一代之雄，亦有很多开创性的工作。至于那些延用别人思路却私有化套壳，制造电子垃圾污染环境，尔后动不动宣称“智慧充电”，宣称“遥遥领先”，小字欺骗消费者，又何足道哉。
