摄影从来都是用光的艺术，是用户与光的一场相遇、相知。光如同一个浪漫的诗人，它漫过青翠的山、轻抚心上人的侧脸、描绘清晨的起舞、黄昏的街角......。
但是电源呢？虽是这个摄影天地里的砖块，默默无闻，不像光那样耀眼，却有举足轻重的作用。
手机摄像成像质量与camera电源质量息息相关，若电源设计有缺陷，即使在开发阶段没有爆出问题，那大概率也会在量产阶段爆发，像秋后算账一样。那时的整改手段就非常有限了，容易陷入被动的境地。
手机摄像头模组需要多个电源来供电，主要包括AVDD（模拟供电）、DVDD（数字供电）、IOVDD（接口供电）、AFVDD（对焦马达供电）、OIS_VDD（光学防抖供电）。
在设计时需要关注电源的电压值、供流能力、效率、纹波、PSRR、稳压精度及上电/断电时序等是否满足camera SPEC要求。此外，每种电源的所侧重的参数又有所不同，下面会讲述到。
AVDD电源
AVDD为camera内部的模拟模块（比如模拟前端、ADC等）供电，常用2.8/1.8V电压。它最为娇气，需要重点关注AVDD电源的纹波与噪声，因为模拟电路对此极其敏感。微小的电压纹波（ripple）和噪声（noise）都可能会耦合到图像信号中，在暗环境下易表现为条纹（Banding） 或噪点（Noise），劣化画质。
为什么是暗环境下？因为环境亮度低时，需要增大曝光时间，增大数字gain，便会容易暴露问题。
当前手机普遍采用“DC-DC + LDO”的混合架构来提供AVDD，用高效的DC-DC将电池电压（系统电压）转换到一个中间电压，再为LDO供电，最终由LDO产生洁净的电压。这种电源架构简单，LDO纹波抑制比（PSRR）高，输出的纹波和噪声极低。缺点是效率低（效率 ≈ Vout / Vin），输入输出压差大时发热严重。但AVDD的负载普遍不大，在效率和噪声之间取得了平衡。
需要选择电源抑制比（PSRR）高的LDO，尤其是在摄像头sensor敏感频段内具有高抑制能力的型号。设计上PSRR至少40dB@100KHz/Imax以上。

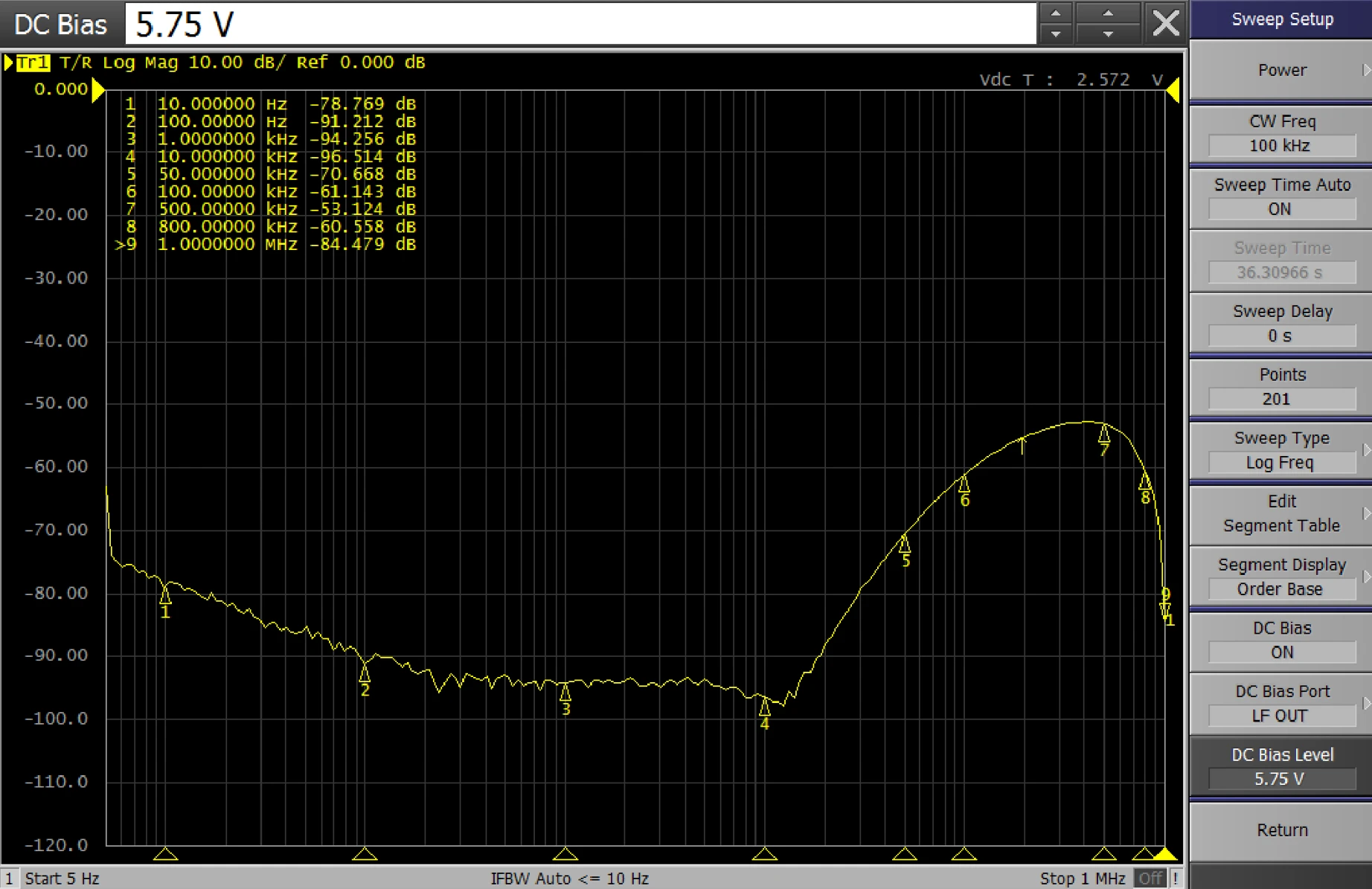

LDO的规格书中通常有标明PSRR，也可用矢量网络分析仪实测下PSRR，如下图为某LDO的PSRR。

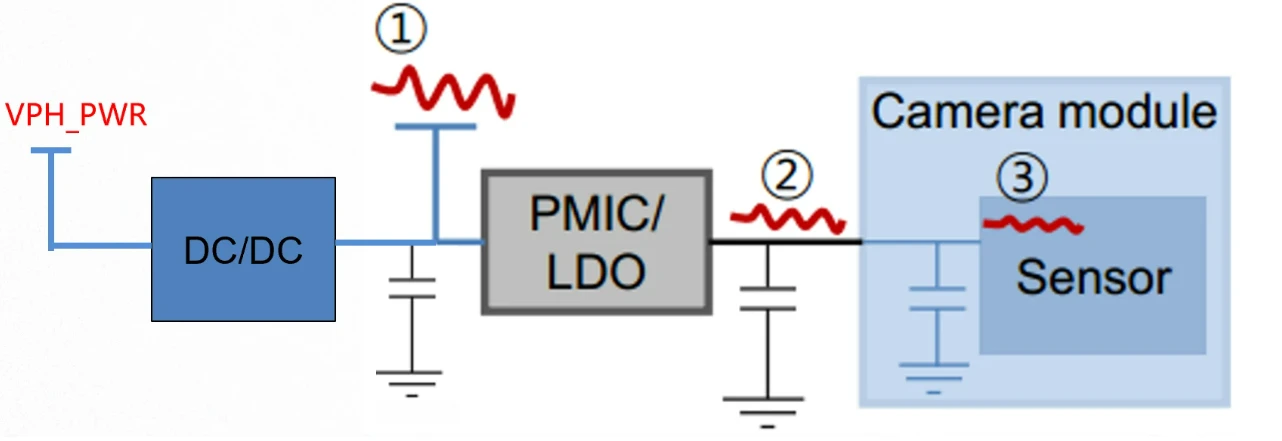

在实践中，AVDD非常容易导致sensor图像出现条纹，总结case如下：
- 电场耦合：由于AVDD和干扰源布线距离较近，存在寄生电容，干扰就可能通过电场耦合到AVDD上。
- 磁场耦合：由于AVDD靠近功率电感的投影区，而功率电感发射磁场能穿透铜屏蔽层，在AVDD上产生干扰。请注意，磁场干扰在铜屏蔽世界就是能隔山打牛，不受法拉第笼的限制。
- 公共阻抗耦合：AVDD和其他电源共用GND，干扰就可能通过公共阻抗耦合到AVDD上，像搭便车遇到坏人。
因此在PCB布局走线上要小心仔细，避免有拖后腿的现象：
- LDO的走线要短粗，减少寄生电感和电阻。
- 注意包地处理，并且远离大电流走线、高速数字信号、DC/DC开关节点、功率电感、强磁场器件等强干扰源，远离天线馈点、天线回流地、天线投影区。
- 注意单独下主地，去耦电容（Decoupling Capacitor）的放置及走线也很重要。
DVDD电源
DVDD，数字电源，给模组内部数字模块供电，常用2.8/1.8/1.1/1.05/1.2V。对电源的需求为较大的电流输出能力、瞬态能力，对噪声的要求没那么严格（与AVDD相比）。
模组内部ISP等数字模块吃电很猛、功耗最高，不仅抽载电流较大，而且是瞬态抽载，比如相机上电瞬间、预览和拍照状态切换等场景。因此需要DVDD电源有快速的动态响应（Fast Transient Response）能力，避免电压骤降（Voltage Sag）导致系统复位或功能异常。

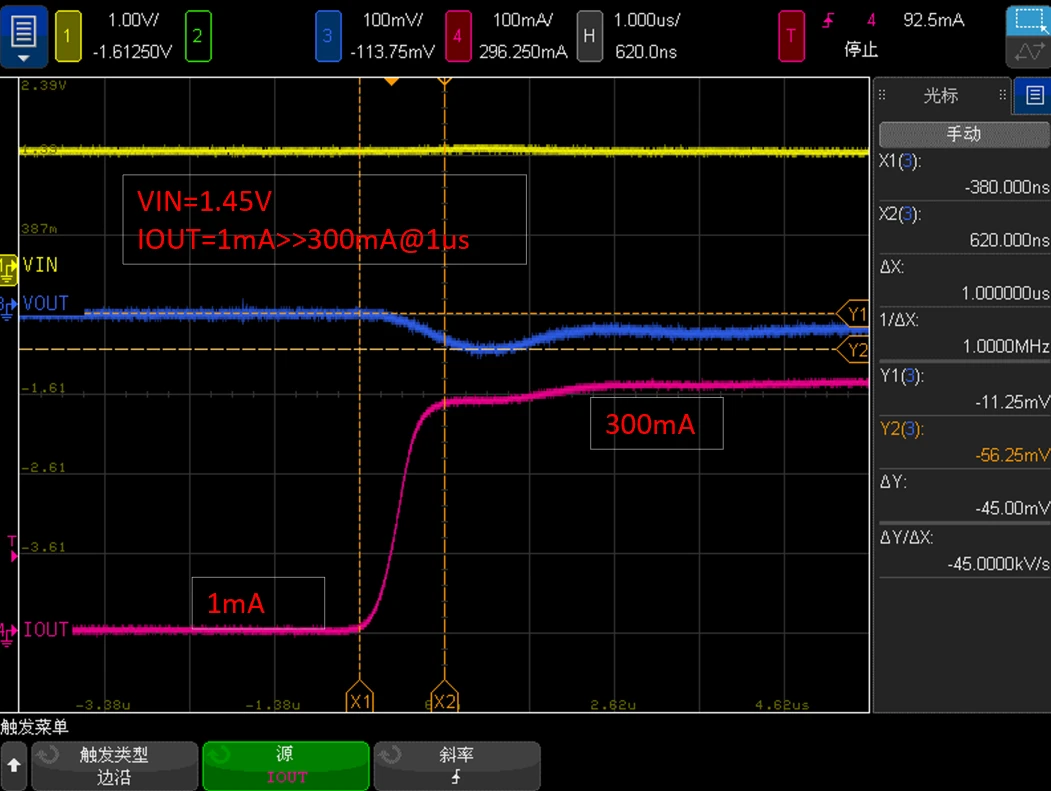

如何摸底DVDD电源的负载瞬态响应是否符合要求呢？可进行负载调整率测试，Load regulaion，或者称Load Transient。
负载调整率是指在负载变化下的输出电压变化，这里的负载变化通常是从小负载到满负载，负载调整率的方程式和波形如下所示。
此外还需要关注DVDD电源的效率，DVDD是耗电大户，尤其在高清视频录制时，高效的电源设计能延长续航，减少发热。DVDD通常由低压差LDO供电。
IOVDD电源
I/O的电源，接口模块供电，对噪声不敏感，耗电也小，常用1.8V供电。
AFVDD电源
AF是auto focus，自动对焦的缩写，该电源用于驱动AF模块内部的马达（音圈电机）。其供电电压、电流输出能力由音圈电机决定，通常由LDO供电，为3V左右的电压，LDO的选型并不苛刻。
OIS_VDD电源
OIS供电。OIS，Optical Image Stabilizer的缩写，意为光学防抖。如果没有OIS，你在拍照时手抖了，那么照片就会糊掉，拍摄对象越远，或者进行放大拍摄（变焦），就越容易发生这种事情。
OIS可以让你的摄影体验更好，当前较多的智能手机上都在相机上集成了该功能，但手机上的摄像头很多，通常在主摄上才会集成OIS功能。
该电源用于驱动OIS模块内部的马达，其供电电压、电流输出能力由OIS马达决定，可参考马达规格书。
