手机相机模组是精密机械、光学设计、半导体技术和强大计算摄影算法的结合体，不止是“一个镜头和一个传感器”那么简单。它栩栩如生的还原着这个世界，让科技交织情感，捕捉人类美好瞬间，。
手机相机模组数量多，功能上有所侧重，但基本结构主要由如下部分组成：保护玻璃（cover glass）、镜头模组（Lens）、音圈马达（VCM）、红外滤光片（IR glass）、支架（bracket）、CMOS 图像传感器（CMOS sensor）、PCB及连接器。
保护玻璃
Cover Glass，保护镜片/盖板玻璃，是相机模组最外层的透明盖板，最直接的作用就是物理保护。硬度很高（通常采用高强度的蓝宝石玻璃或超瓷晶玻璃），能防刮擦、防撞击、密封防尘防水。
它不止是一块普通的玻璃，在光学设计上也非常讲究。普通玻璃表面会反射光线，导致眩光（Lens Flare）和鬼影（Ghosting），尤其是在拍摄强光源时。Cover Glass的两面都会镀上增透涂层（Anti-Reflective Coating, AR Coating）。利用光的干涉原理，极大地减少表面反射光，增加光线透过率，提升画面对比度，抑制眩光和鬼影。
此外还集成了疏油层（Oleophobic Coating），使指纹和油污不易附着，更容易被擦拭干净，保持镜头通透。
早期手机每个摄像头镜头都有自己的圆形小盖板。如今，为了美观和一体化设计，大多数手机都采用了一整块“ Deco ”（装饰性盖板） 来覆盖整个相机区域。
镜头

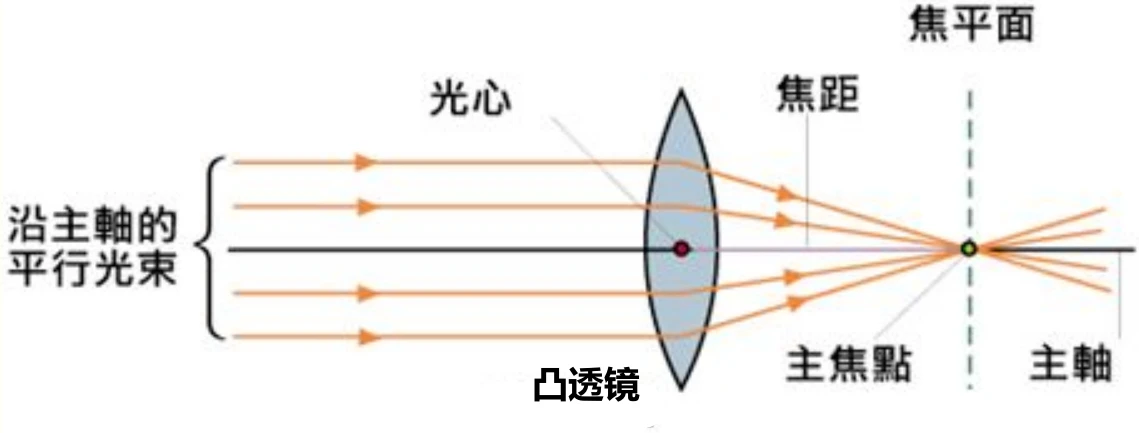

初始时小孔成像，甚至没有透镜，一个小孔就撑起了暗室中的倒像。小孔成像的关键在于小孔够小，不过因为孔太小，进光量少，图像通常比较暗，但是孔大的话，从一个物点发出的光会穿过孔的不同部分到达像平面多个点，导致图像模糊不清。为解决此问题，使用凸透镜代替小孔。凸透镜具有汇聚光线的作用，能收集光线并汇聚到像上。这意味着孔不用改小，进光量又成百上千倍地增加，图像变得明亮清晰。
发展到现在，手机相机模组中的镜头可不是单片凸透镜，通常由多片不同材质（塑料plastic或玻璃glass）的透镜组合而成。每片透镜都有特定作用，比如矫正像差（如畸变、色散）、汇聚光线。透镜片数越多，通常矫正效果越好，成像越纯净，但成本和工艺要求也更高。镜头是仅次于CMOS芯片影响画质的第二要素，
通常摄像头用的镜头构造有：1P、2P、1G1P、1G2P、2G2P、2G3P、4G、5G等（P表示plastic，G表示glass）。

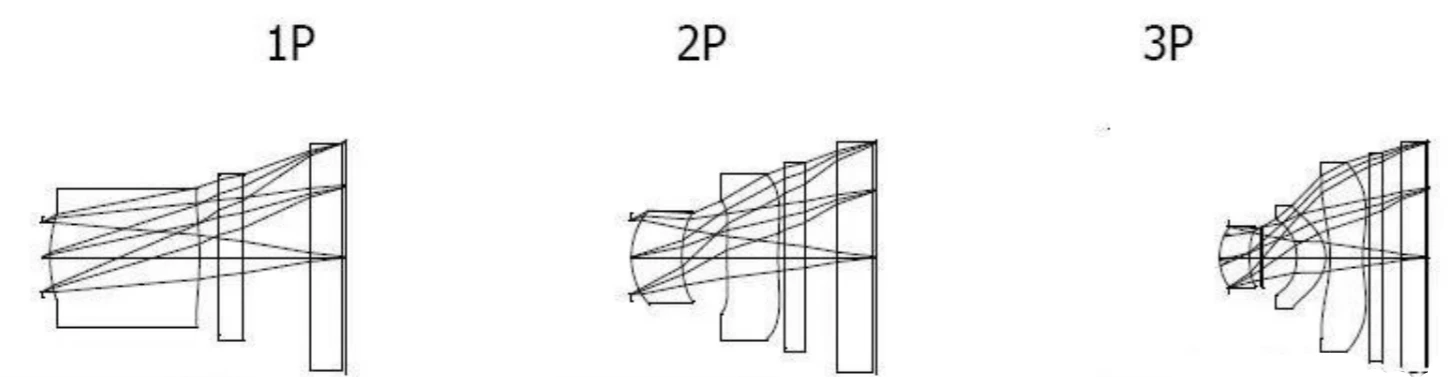

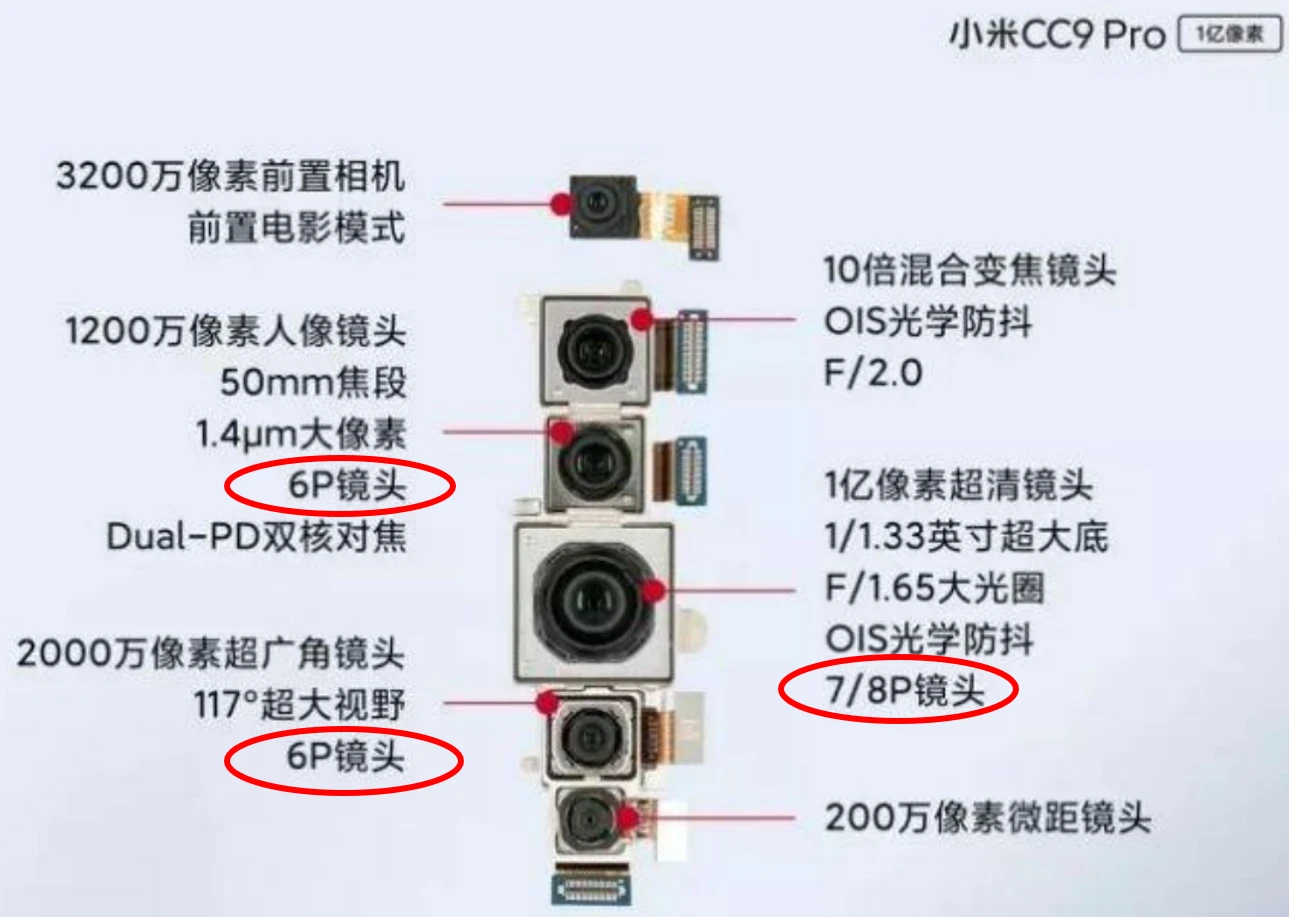

普通的camera镜头结构有1P、2P便3P等，而旗舰机型的镜片量则是越来越多。
广角镜头：短焦距，能看到的范围更广；
长焦镜头：长焦距，能看到的范围更窄，看到的距离更远。
音圈马达

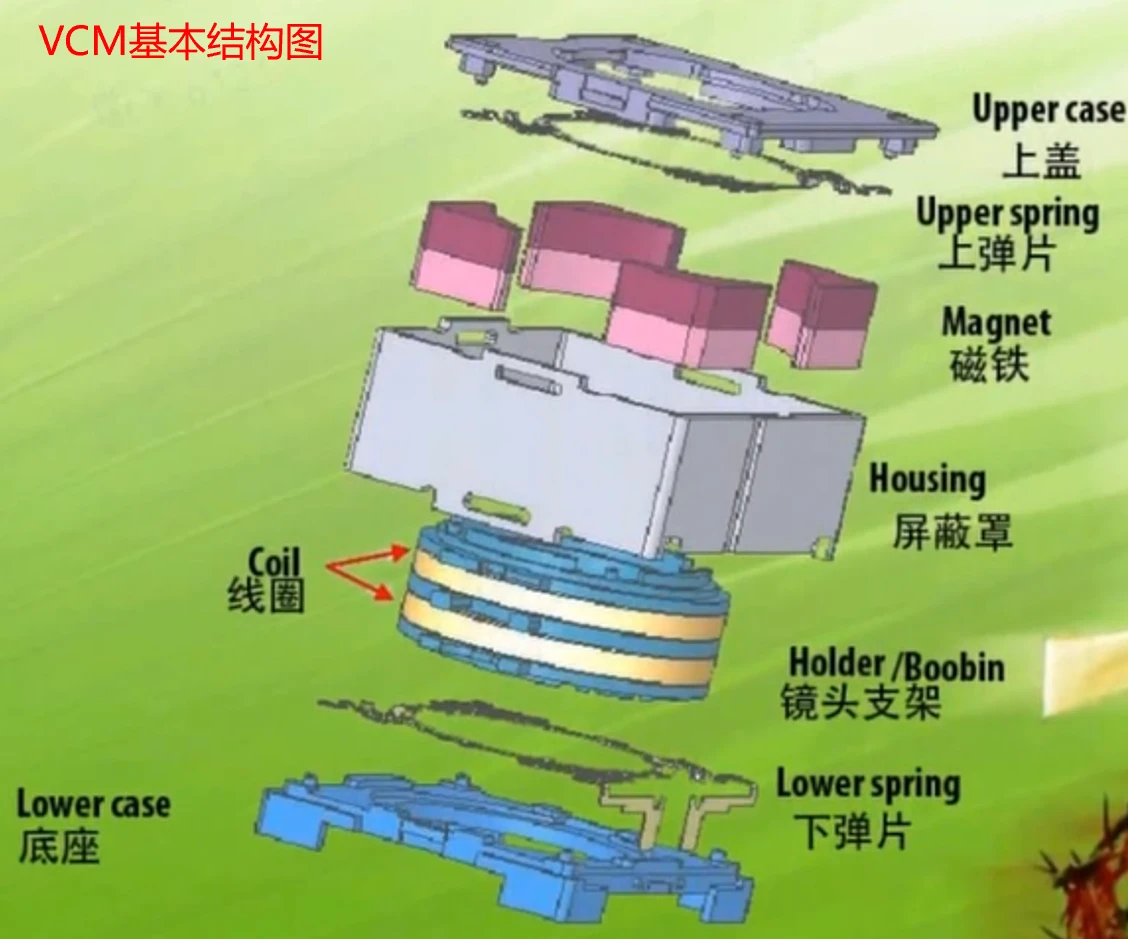

音圈电机，VCM, Voice Coil Moto，这个部件能让相机对焦，快速捕捉画面。它通过电机驱动镜头组前后移动，改变镜片与传感器之间的距离，从而实现自动对焦（AF）。
在运动平台中，对于微小运动，例如1~5毫米，甚至更小的行程，常用音圈电机来驱动。它们具有体积小，运动质量小，高加速度等显著特征。
为什么称之为音圈马达？

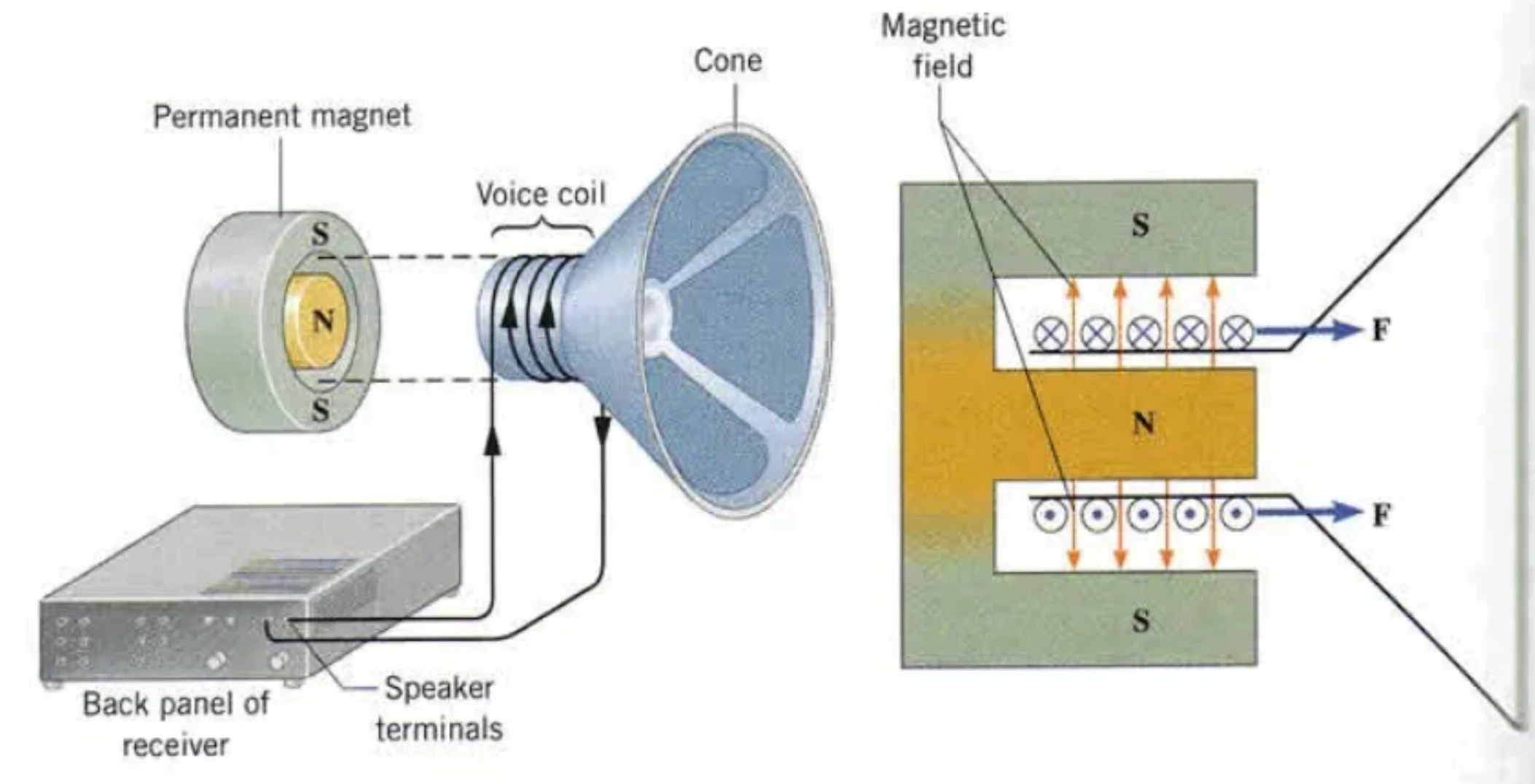

音圈一词来源于扬声器，它实质上就是一个线圈。带电线圈在磁场中受洛伦兹力，发生有规律的运动，带动振膜振动，进而发出声音。
手机camera上的VCM驱动属于闭环式，可以提高对焦精度与速度，带来更好的拍照体验。开环式马达驱动没有反馈回路，无法检测Lens（镜头）当前行程，闭环式Driver有反馈回路，可以检测Lens当前行程。
镜座支架
模块内结构支撑，一个精密的机械结构，用于固定镜头组，并使其能够在音圈马达的驱动下平稳地移动。
红外滤波片
过滤红外光线，使sensor的感光近似人眼，因为图像传感器对人眼不可见的红外光也很敏感，这会导致照片颜色失真（偏色）。红外滤光片的作用就是过滤掉这些红外光，只让可见光通过，确保颜色还原准确。
CMOS sensor

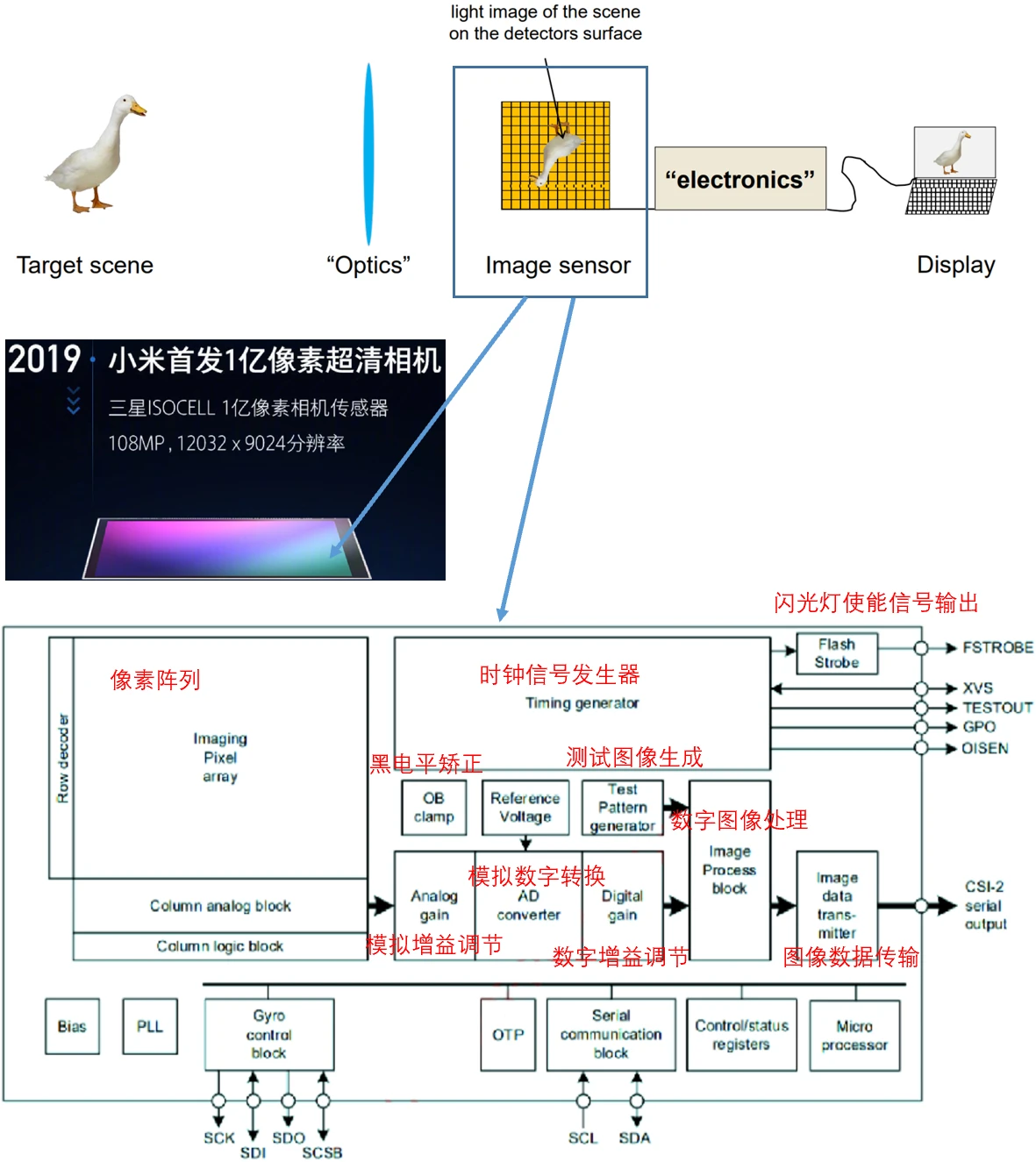

图像传感器，分为CMOS与CCD两大类型，当前手机上清一色为CMOS类型。内部由色彩滤镜阵列（CFA）、微透镜、像素点、ADC、ISP组成。
图像传感器将光信号转为电信号，即将成像的光景转换为电子图像。

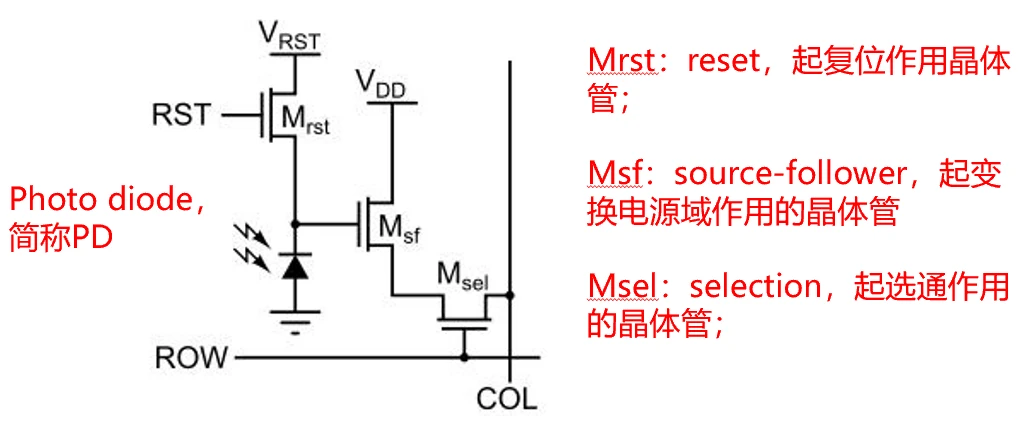

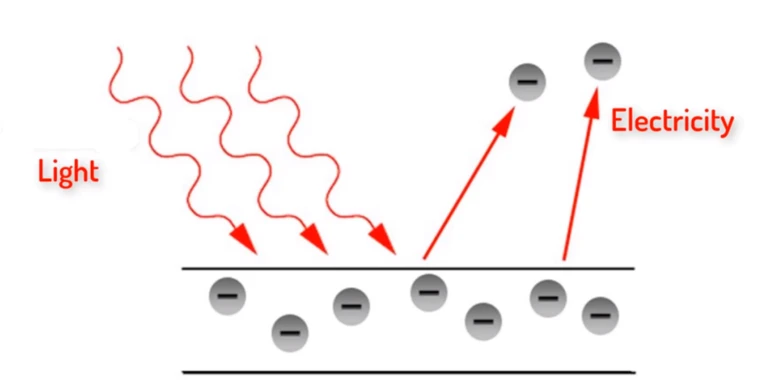

光信号到电信号的转换发生在一个像素中，像素是图像传感器中最小的成像元件，下图是单个像素光信号转电信号电路示意图。光是一种振动的电磁波。在光的照射下，某些物质内部的电子会被光子激发出来而离开该物质的表面，持续的光照射，就会产生电流。

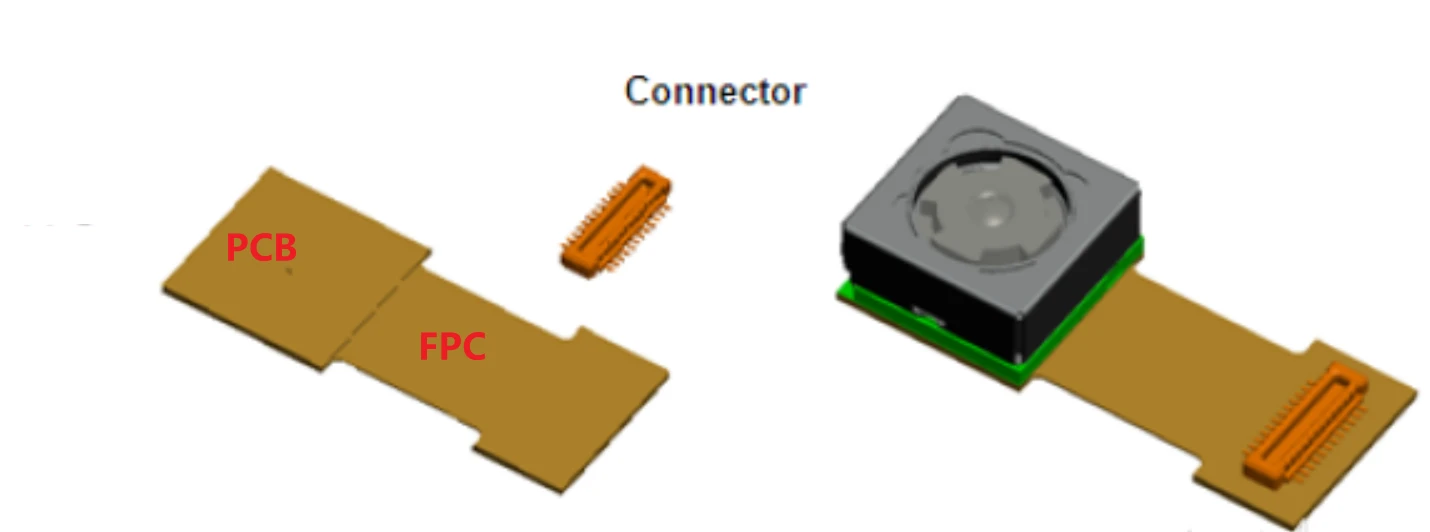

PCB
承载电路器件和走线的东东。
