我们的肉身像摄像头的硬件，只需要较少的粮食（吃一口电）就能活；而精神需要的是山川、河流、自由。如同摄像头，总想捕捉浪漫的光影，看时光漫过青翠的山、蔚蓝的海、轻抚心上人的脸庞......
但有没有想过，在你按下快门的瞬间，那片山、海和微笑，涉及哪些电子信号、走了哪些道路，才抵达你相册的呢？

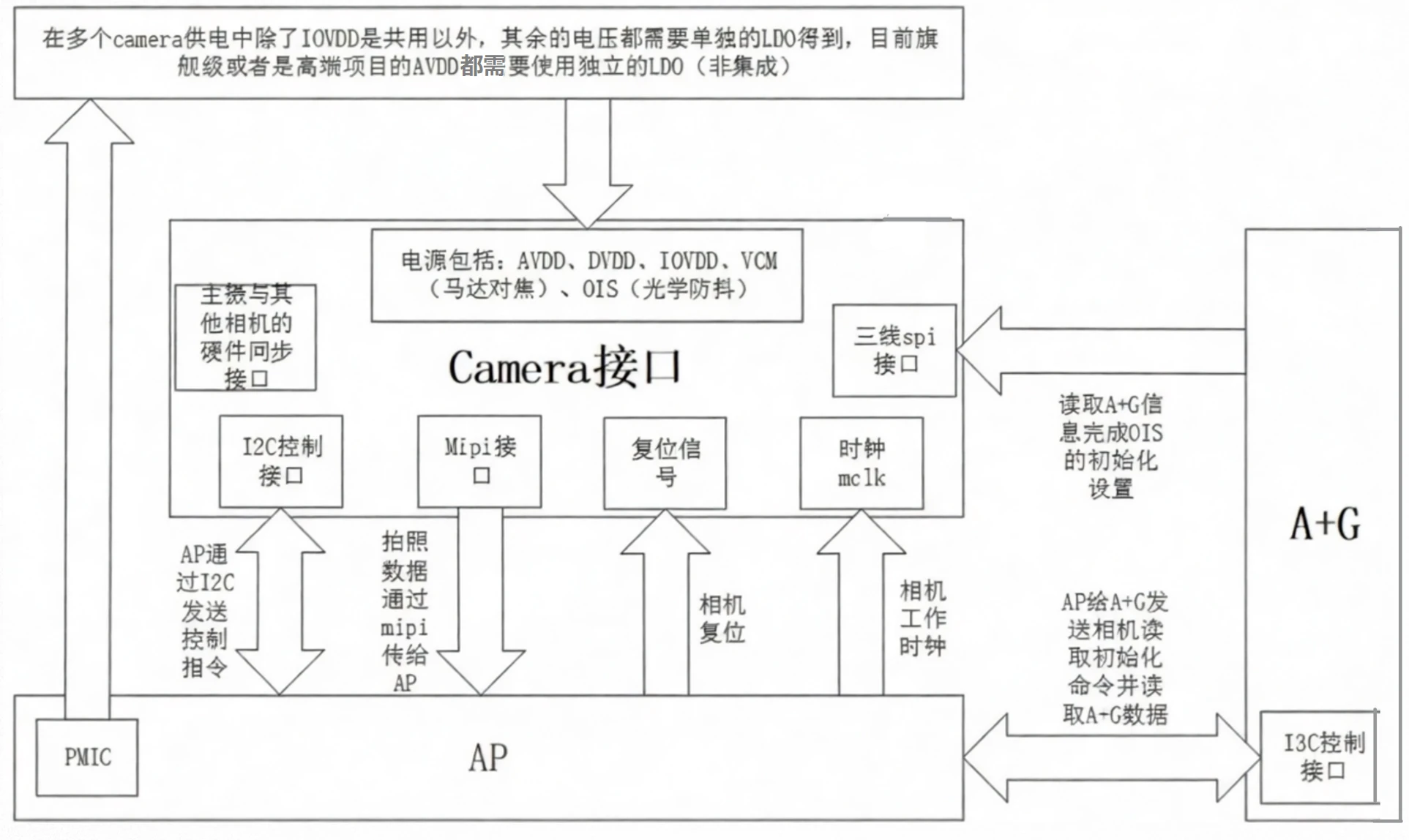

如下图，在手机电路设计中，摄像头模组以BTB接口的形式和主板扣合连接，是信号传输的咽喉要道。
由于信号数量较为庞杂，而且信号质量决定了最终成像效果，故在此将过往认知简单捋一捋。下面将camera的信号分为三类：电源类、控制类、MIPI高速信号类，简要介绍其功能和布局走线要点。
电源信号
AVDD：模拟电源，为传感器的模拟电路供电，像有洁癖一样，要求电源非常干净（极低的纹波和噪声），否则容易有条纹问题。要注意包地处理（立体包地），并且远离大电流走线、高速信号走线、DC/DC开关节点、功率电感、天线馈点、天线投影区等强干扰源。AVDD的地要就近下主地，避免和其他模块一起回流，产生地弹噪声。AVDD电源尽量靠近摄像头连接器放置，利于减小走线阻抗，减少被干扰的风险。
DVDD：数字电源，为传感器内部数字逻辑电路供电，常用2.8/1.8/1.1/1.05/1.2V。要求较大的电流输出能力、瞬态能力，走线要短粗、阻抗要小才行。DVDD电源尽量靠近摄像头连接器放置，利于减小走线阻抗。
IOVDD：为传感器的数字I/O引脚供电，常用1.8V，对噪声不敏感，耗电也小，故要求不高。
AFVDD：对焦马达驱动电源，电压通常为2.8V。
OIS_VDD：中高端机型的主摄通常支持OIS防抖，你负责抖，它负责稳（正经脸），此电源便是光学防抖线圈的驱动电源。如果涉及到OIS，还会涉及SPI接口，以便摄像头和A+G通信，进行抖动的补偿。
控制信号
SDA / SCL：通常使用I2C总线对摄像头模组进行控制，涉及传感器初始化、寄存器读写、控制功能（如曝光、增益、模式切换等）。I2C总线注意上拉电阻的选取，尽量不要加带容性的器件，避免影响上升沿，保证I2C时序正常。
MCLK：外部时钟输入，节拍器，通常为24MHz，为传感器提供工作时钟，MCLK走线需要立体包地。
RESET：Camera的复位脚，平时无人问津，一出问题就被按到低电平（低电平有效），正常工作时信号置于高。如同人类对待自己的人生态度一样，不行就重开。
MIPI高速信号

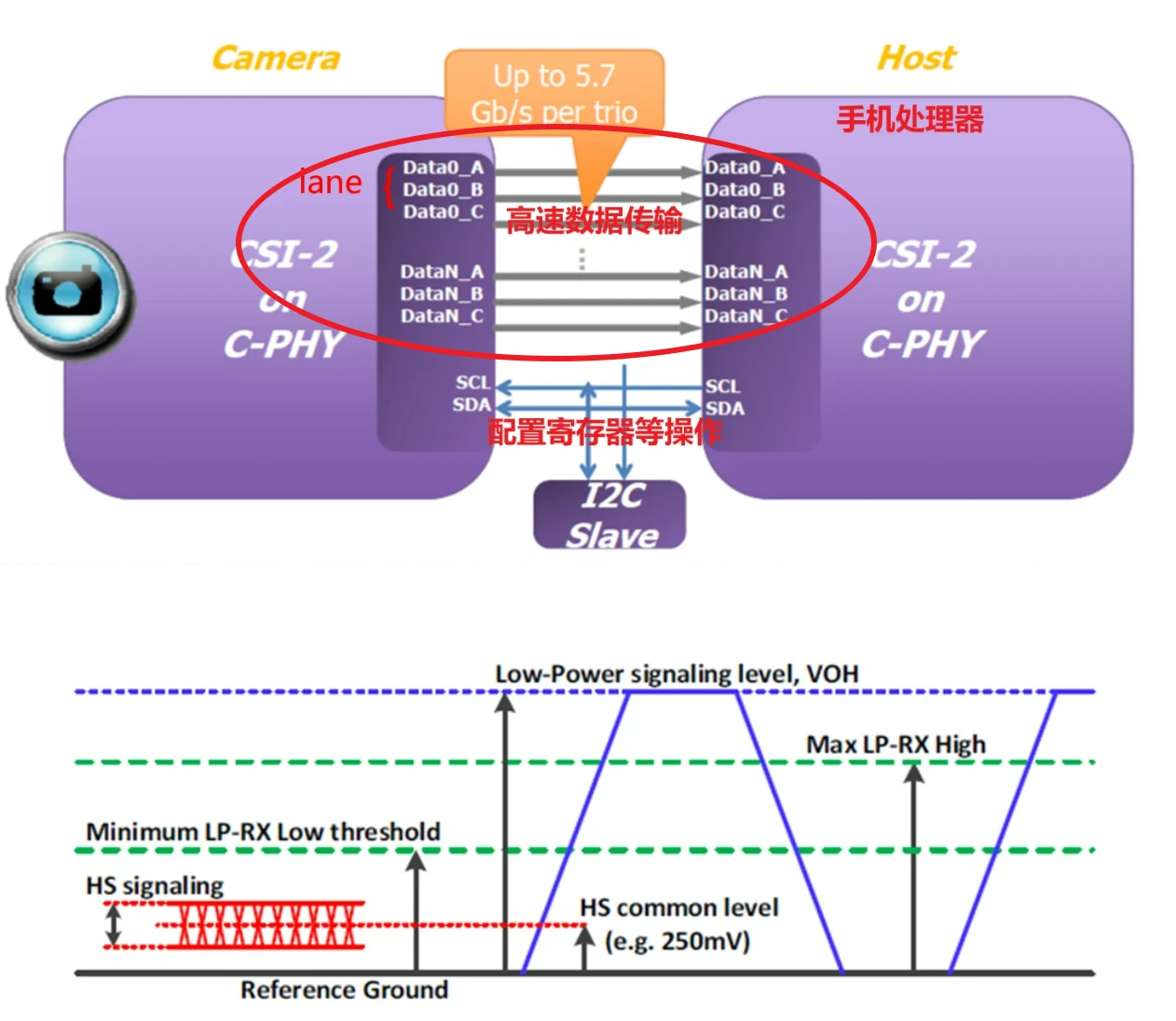

MIPI高速信号是camera中最核心的信号。由于摄像头越做越高清，数据量越来越大，因此通信传输速率需要进一步提高，业界引入了C-PHY，当前大部分机型都是MIPI C-PHY。
结构上，一个C-PHY链路包含M个通道(lane)，手机摄像头通常为3个lane，每个lane由三根线(A，B，C)组成，没有时钟线（时钟信息嵌入在C-PHY的三线信息流中）。
三线战神，像是天选打工人，用三条线却能干D-PHY四条线的活。
为了保证信号时延低、眼图正常、抗干扰能力强，MIPI走线需要注意以下事项：
- 使用点到点的走线拓扑，避免stub和分支，走线尽量短，客观上减少在噪声区域的穿行风险；
- 完全包地，即立体包地（GND与GND之间还需要打过孔连接起来），并且尽量远离其他强干扰源；
- 差分信号看重等长设计，因此每个差分对要做走线等长的控制，此外三段走线整体也要看等长；
- 特征阻抗控制，C-PHY阻抗控制在50Ω（±%10）；
- 减少换层操作，尽量使用埋孔，非埋孔容易导致信号反射；
- 避免9o度直角走线，防止信号反射；
- 保持完整的地参考平面，避免跨分割。
